Авто кипятильник 12 вольт своими руками

Изготовление кипятильника из бритвенных лезвий

Как сделать автомобильный кипятильник от прикуривателя своими руками

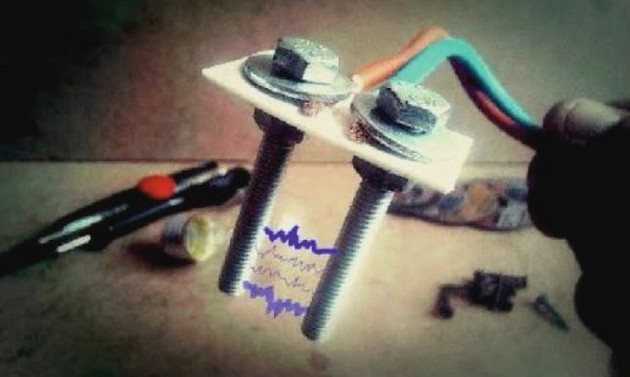

Сделать 12 вольтовый кипятильник своими руками можно на основе обычных металлических болтов из нержавеющей стали. Схема выглядит так:

  1. Из прочного пластика вырезают небольшую прямоугольную или круглую пластину.
  2. Вручную или при помощи шуруповерта вкручивают в нее два болта. Длину подбирают индивидуально, но желательно, чтобы она составляла не менее 8-10 см.
  3. В верхней части к болтам прикрепляют два медных провода и фиксируют их гайками.
  4. Свободные концы кабелей подключают к клеммам автомобильного прикуривателя.

Конструкция получается очень простой и эффективной, помогает быстро вскипятить небольшое количество воды во время поездки. Единственная проблема состоит в том, что болты из нержавейки найти довольно сложно, а с оцинкованных крепежей быстро облезает покрытие. После того, как на металле появятся характерные пятна, кипятильник лучше сделать заново.

Чем длиннее болты, использованные при создании конструкции, тем удобнее окажется устройство. Кипятильник с короткими металлическими электродами не удастся использовать для подогрева малого количества воды в высоком стакане.

Электроды из болтов в самодельном кипятильнике нужно расположить на расстоянии 2 см друг от друга

Водонагреватель из подручных материалов

Бритва-кипятильник

Из ТЭНа чайника

Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.


Рис. 7: проверьте исправность мультиметром

Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.

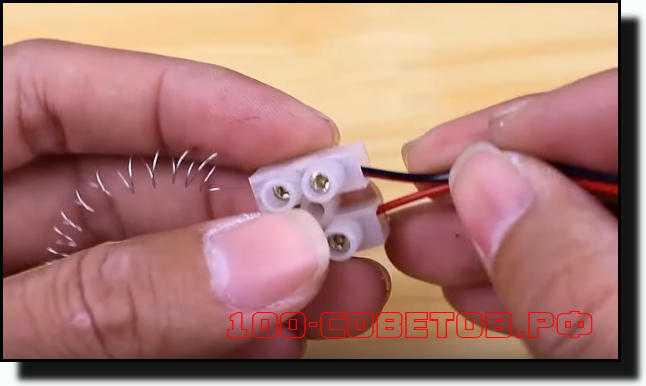

Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.

Для изготовления кипятильника выполните такую последовательность действий:

  • разберите чайник и выньте из него ТЭН, ту же процедуру проделайте с подставкой и достаньте из нее шнур, если длины кабеля достаточно, можно просто обрезать его у основания.
  • при помощи ножа или кусачек удалите изоляцию с краев провода;
  • закрепите клеммные зажимы на контактах ТЭНа при помощи отвертки;
  • с другой стороны к клеммам подключите зачищенные провода шнура;

    Рис. 8: подключите провода к ТЭНу

  • проверьте мультиметром цепь кипятильника и сопротивление между выводами штепсельной вилки и корпуса.


Рис. 9: готовый кипятильник из ТЭНа Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.

Ремонт кипятильника своими руками: правила

В большинстве случаев, кипятильник можно легко починить самому. Для этого необходим некоторый инструмент и четкое следование инструкции.

Стоит отметить, что правильно и качественно выполненная работа, позволит прослужить устройству немало времени.

К неисправностям кипятильников, относят выход из строя нагревателя, повреждение кабеля и неисправность штепсельной вилки.

При выходе из строя нагревателя, он подлежит полной замене. Но если неисправностью является недостаточный контакт провода с клеммами ТЭНа, то необходимо сделать следующее. Пассатижами, откусывается пластик, который скрывает контакты устройства.

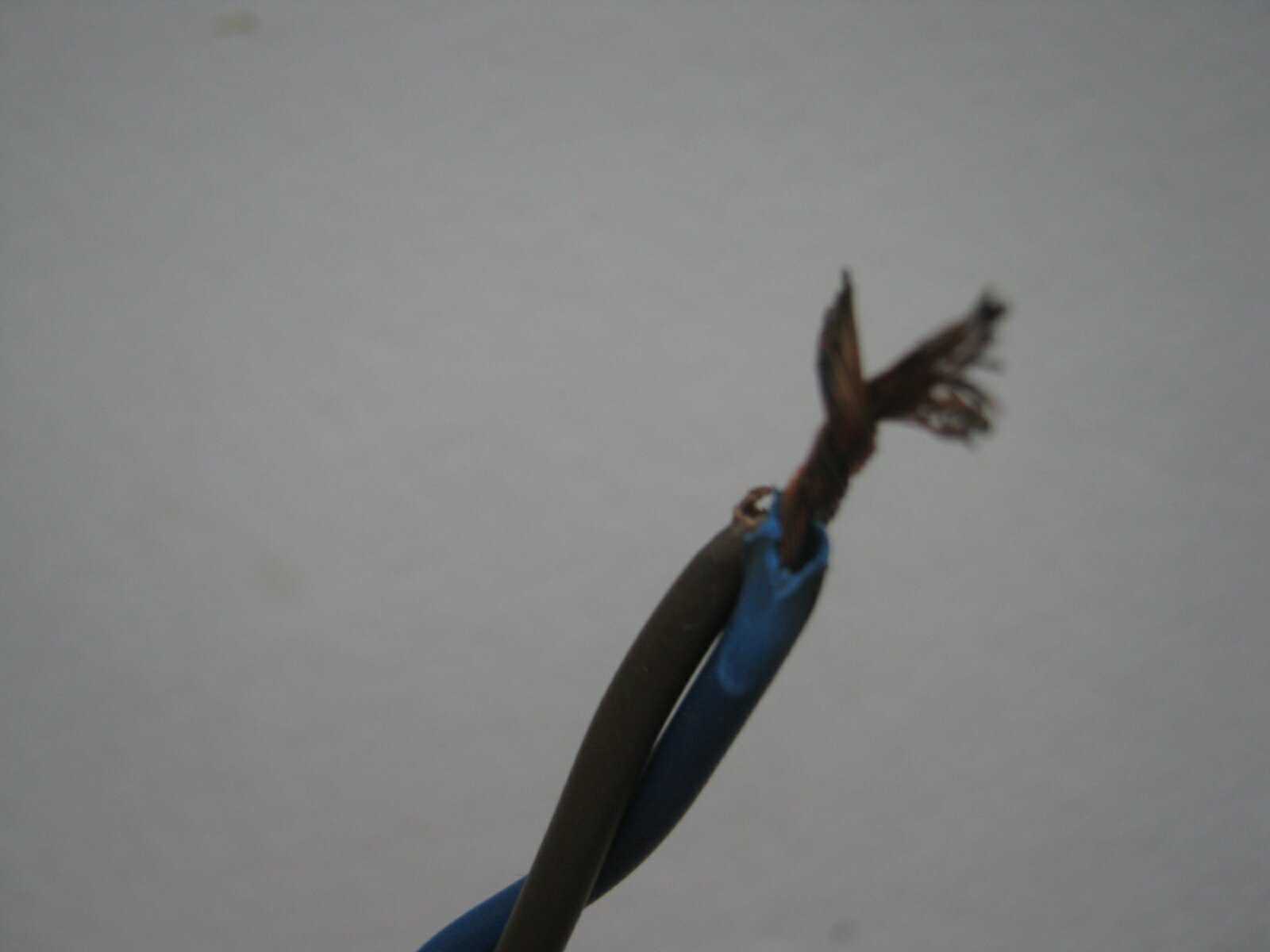

Далее, отгоревший провод отсоединяется, и подключается заново. В качестве изоляции, можно использовать пистолет с жидким пластиком.

При неисправности самого кабеля, он разделяется в месте обрыва и соединяется при помощи клеммников. Скрутки для данных устройств лучше не использовать.

При нарушении контакта в вилке, необходимо разобрать устройство и осуществить качественное подключение.

Способы охлаждения Ледяное Льдосоляное Сухой лёд
Физ. сущность Плавление льда и снега Концентрированная смесь льда и поваренной соли Сублимация твердой углекислоты
Применение ледники Смесь льда и поваренной соли Куски твердой углекислоты
Температура охлаждения -6 — 8о С -21 — 20о С -78 — 90о С

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Востребованное устройство для многих автовладельцев, позволяющее нагреть воду вдали от цивилизации, воспользовавшись питанием от автомобильного аккумулятора. Если же вам что-то непонятно, пишите мне!

2 идеи сборки самодельного кипятильника

  • Используем ТЭН от чайника
  • Классическая самоделка из лезвий

Используем ТЭН от чайника

Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.

Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.

Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.

Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к

провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции

В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.

После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.

Как правило, вода в стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.

Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.

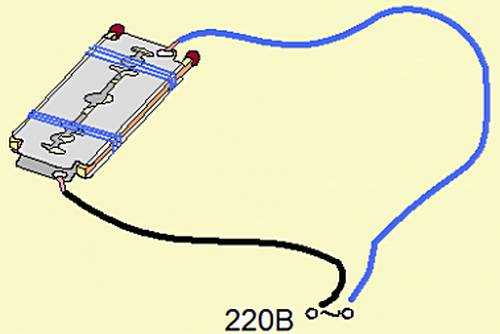

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

  • Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
  • Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
  • Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки. Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички

Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички

Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички. Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия. Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

  • зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
  • прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
  • зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
  • обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Рис. 5: перпендикулярное размещение лезвий на спичках

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

Рис. 6: кипятильник из лезвий в действии

Это интересно: Как экономить на освещении квартиры и дома: эффективные способы

Используемые материалы для изготовления-кипятильника

Для изготовления кипятильника Вам понадобится:

  • паяльник;
  • паяльное олово;
  • пассатижи;
  • тэн электрического чайника;
  • паяльная кислота;
  • штепсельная вилка;
  • кабель ПВС 2*0,75.

Паяние проводов

Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.

Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.

Изоляция контактов

В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.

Фото и описание

Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.

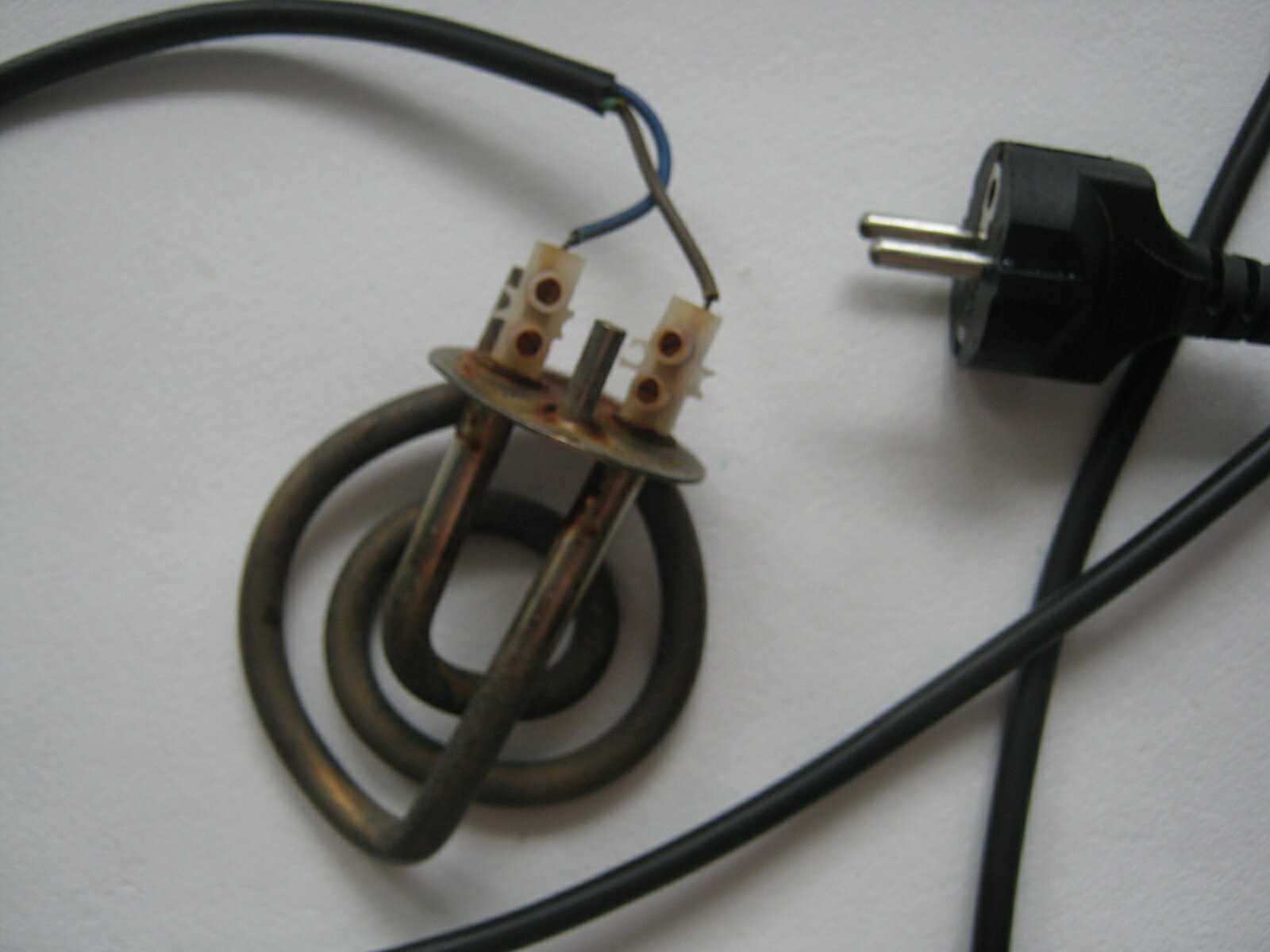

На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

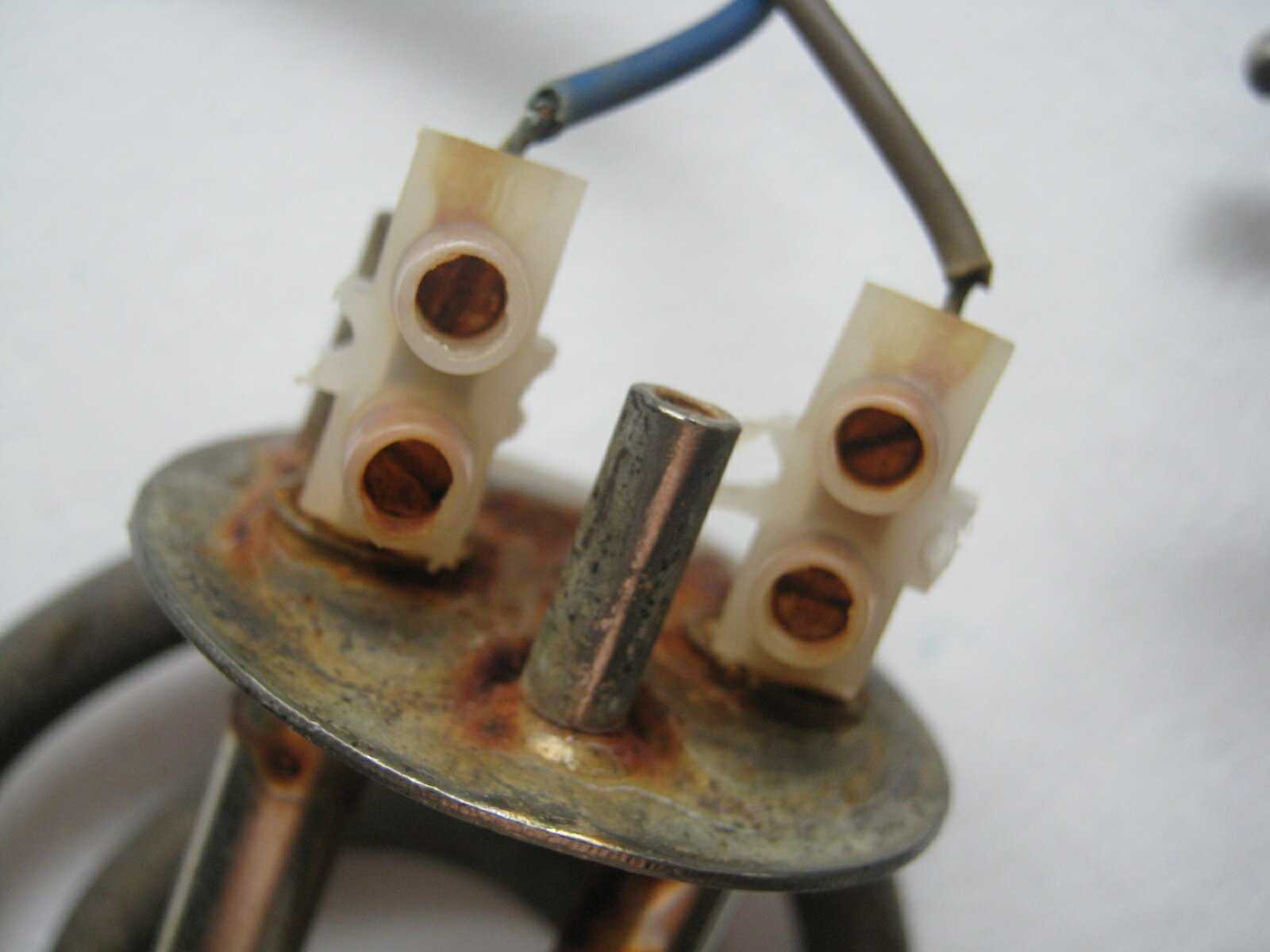

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.

Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.

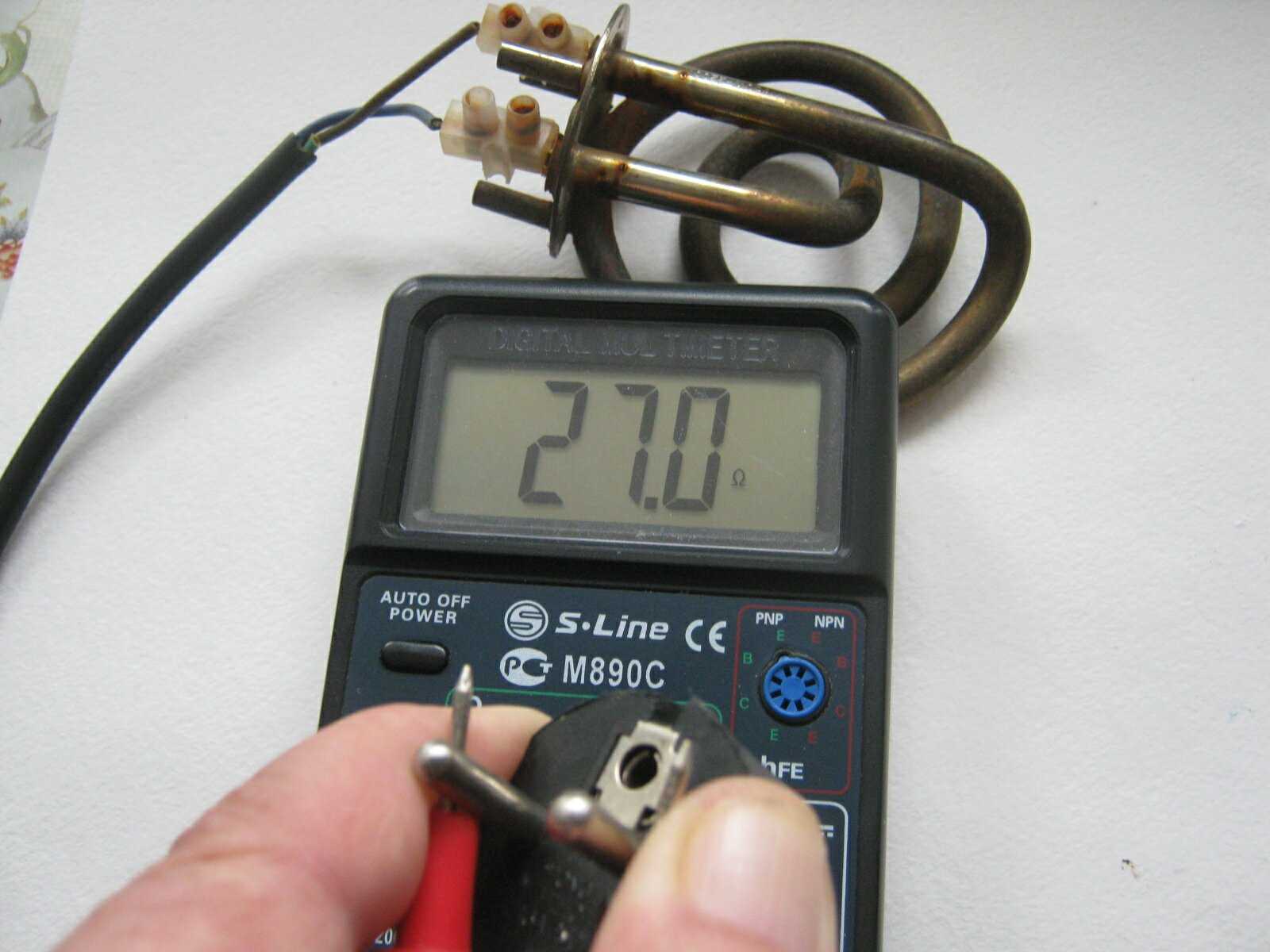

Измерение сопротивления-ТЭНа

Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:

Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.

Значение сопротивления при данном измерении составляет — 27 Ом.

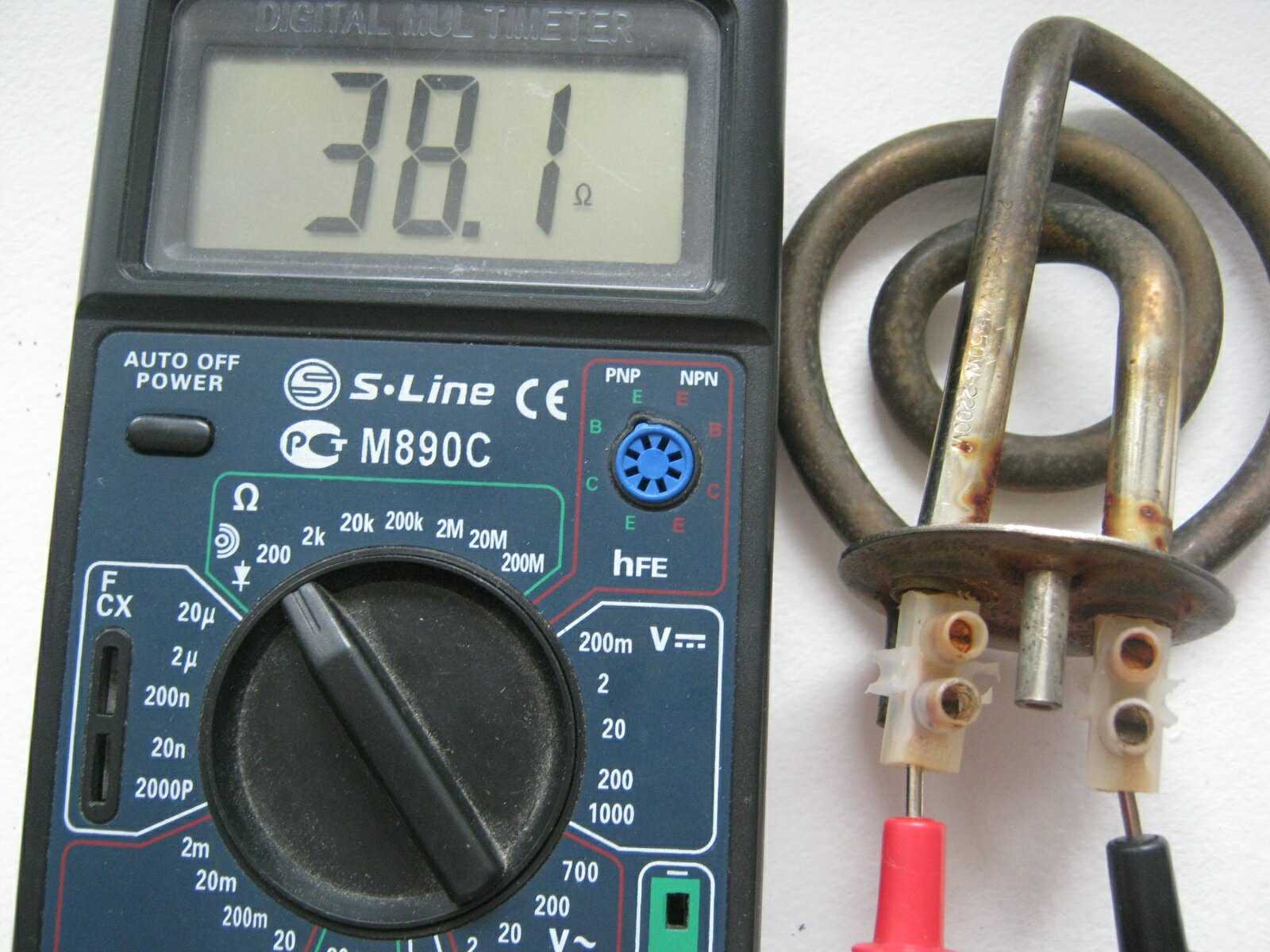

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.

Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.

Как проверить сетевой кабель

Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:

К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.

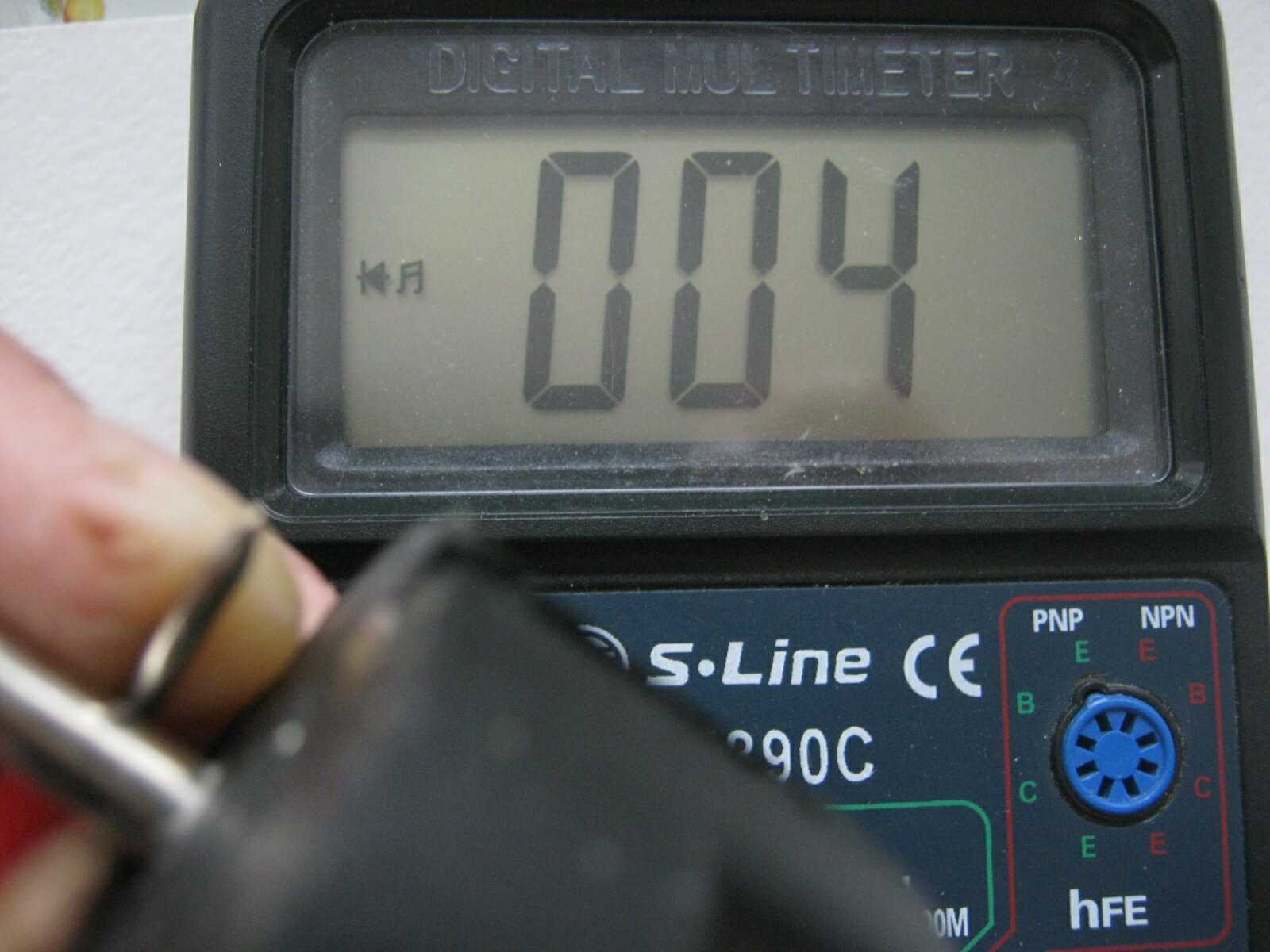

Фото №6

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.

Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.

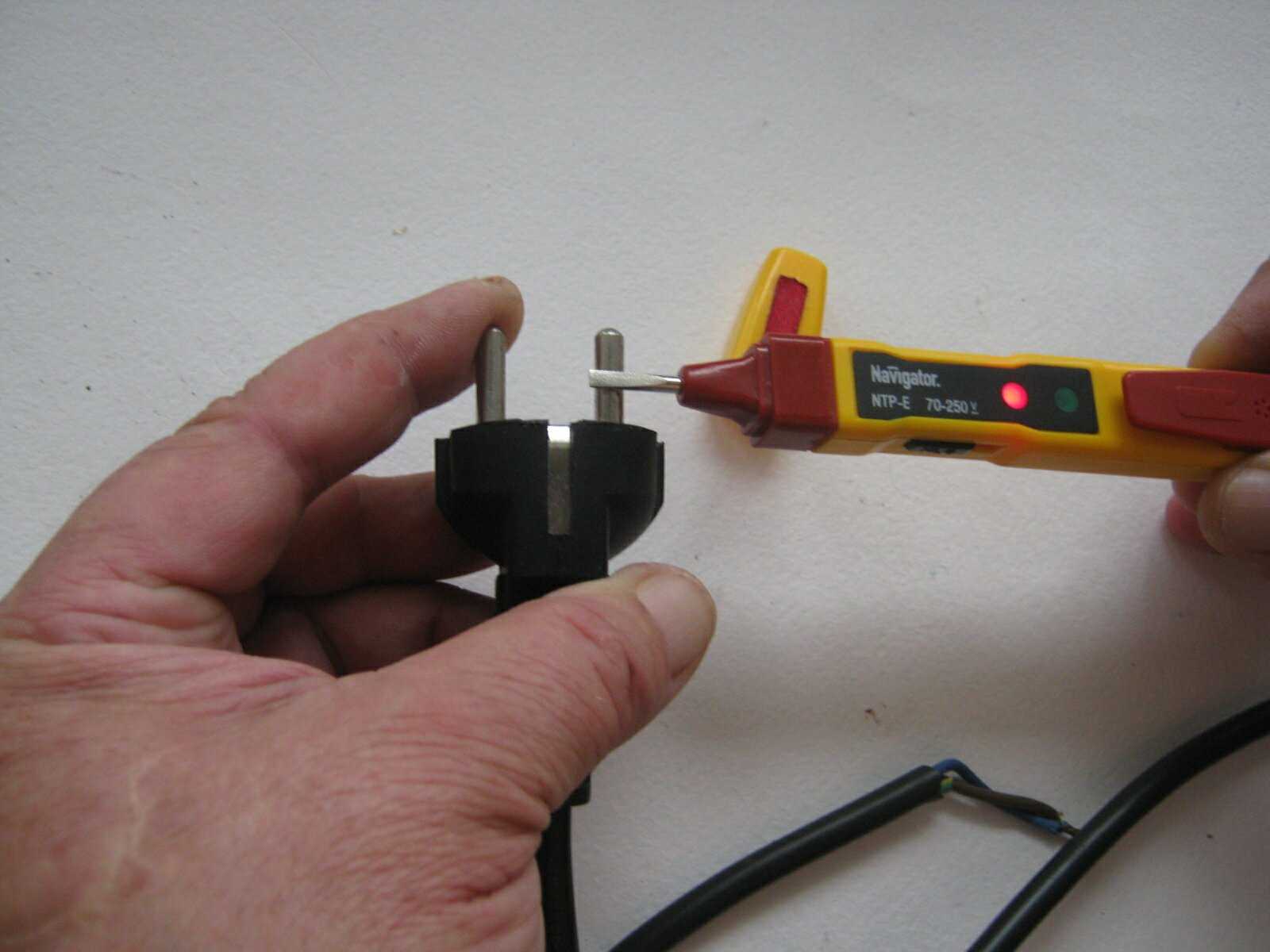

Фото №7

Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.

Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:

  • для подключения \фаза, нейтраль\;
  • земля \заземляющий провод\.

И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.

На этом пока все. Следите за рубрикой

Взрослое поколение и студенты наверняка знают идею сборки самодельного кипятильника из двух лезвий и пары спичек. Такую самоделку очень часто использовали на стройках, либо в армии, общежитиях при отсутствии нормального кипятильника или плиты. Однако помимо такого способа существует еще несколько вариантов изготовления электрокипятильника из подручных средств. Если вас заинтересовала эта тема, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками в домашних условиях. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.

Как сделать кипятильник своими руками: видео, схема, фото

Альтернативные варианты

Еще один донор для контактов — набойки для армейских сапог и берцев.

Они собираются так же, как из лезвий: нитки, спички. Производительность и мощность аналогичная. Поскольку металл относительно качественный, кипяченую с их помощью воду можно пить.

В качестве «гаражной» альтернативы могут выступить крепежные элементы. Два болта вкручиваются в кусок пластика, вопрос соединения проводов решается надежно и элегантно: просто затягиваются гайки. «Электроды» располагаются на расстоянии 5 см.

Эффективность такой конструкции очень высокая: литровая банка кипятится меньше, чем за минуту.

Единственная проблема — гигиена. Найти болты из нержавейки довольно сложно, а оцинкованные модели быстро теряют покрытие, опять же по причине электролиза. Поэтому такой вариант подойдет скорее для технического нагрева воды, нежели в пищевых целях.

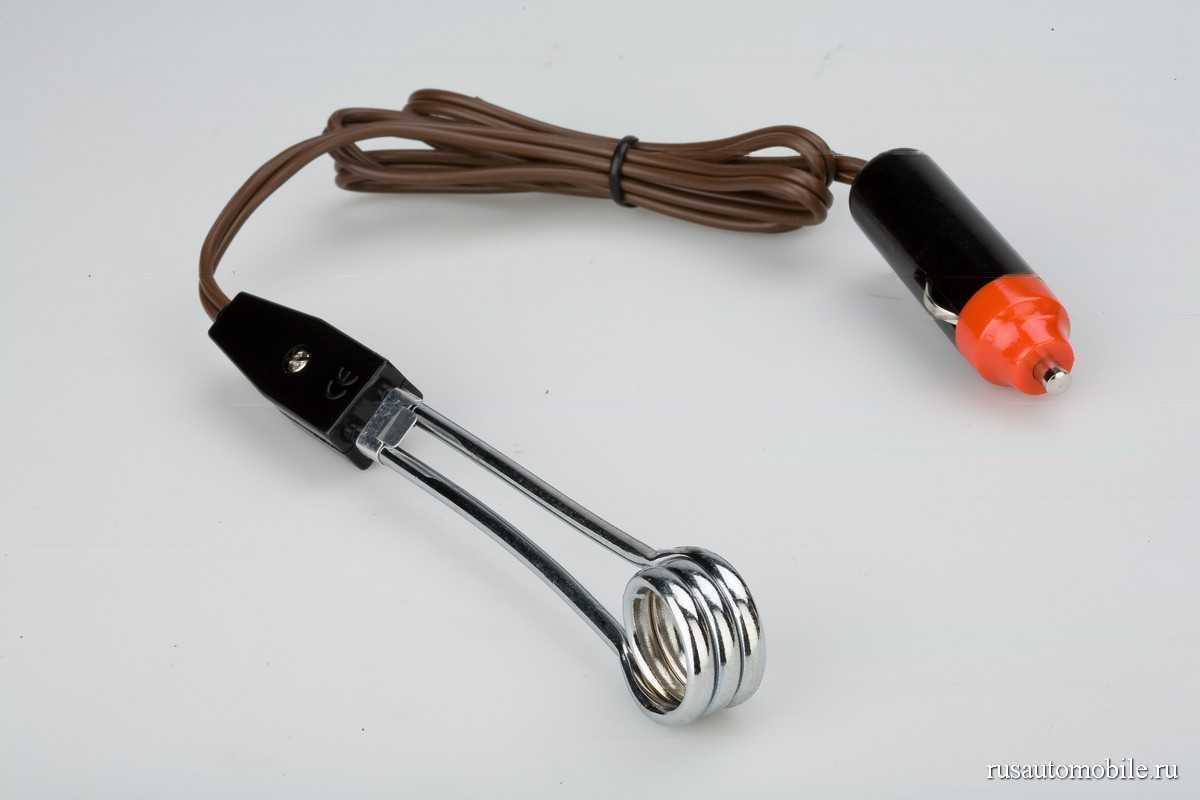

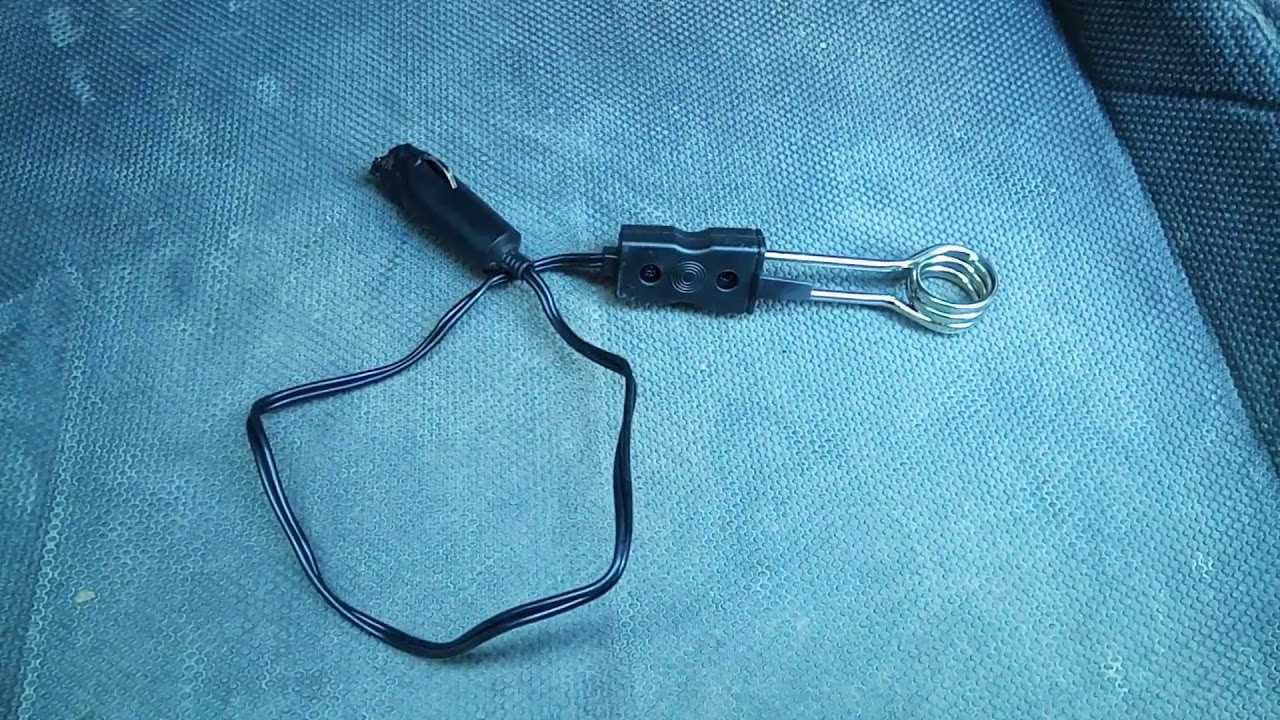

Автомобильный кипятильник на 12 v и 24 v Вольт

Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток. Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения

Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.

Виды устройств:

  • В форме спирали;
  • В виде стакана.

Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон

Но важно понимать, что данный вид устройств, достаточно дорогой

Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.

Кипятильник, погружается в емкость с водой и подключается к разъему

Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей. Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте

Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться

Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.

Какая мощность у кипятильника из лезвий? ради хохмы измерил силу кипячения ватметром

Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.

Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.

Кипятильник из лезвий

Как сделать кипятильник своими руками: видео, схема, фото

Взрослое поколение наверняка помнит идею сборки самодельного кипятильника из двух лезвий. Такую самоделку очень часто использовали на стройках либо в армии при отсутствии нормального нагревателя. Однако помимо бритвенных приспособлений существует еще множество способов изготовления электрокипятильника из подручных средств. Если вас заинтересовал этот вопрос, и вы хотите что-нибудь смастерить в домашних условиях, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.

Используем ТЭН от чайника

Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.

Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.

Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.

Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости

В противном случае может произойти поражение электрическим током, т.к

провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции

В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.

После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.

Как правило, вода в стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.

Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.

Будет интересно прочитать:

Как сделать кипятильник из обычных лезвий для бритья

Из ТЭНа чайника

Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.


Рис. 7: проверьте исправность мультиметром

Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.

Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.

Для изготовления кипятильника выполните такую последовательность действий:

  • разберите чайник и выньте из него ТЭН, ту же процедуру проделайте с подставкой и достаньте из нее шнур, если длины кабеля достаточно, можно просто обрезать его у основания.
  • при помощи ножа или кусачек удалите изоляцию с краев провода;
  • закрепите клеммные зажимы на контактах ТЭНа при помощи отвертки;
  • с другой стороны к клеммам подключите зачищенные провода шнура;

    Рис. 8: подключите провода к ТЭНу

  • проверьте мультиметром цепь кипятильника и сопротивление между выводами штепсельной вилки и корпуса.


Рис. 9: готовый кипятильник из ТЭНа Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.
