Распространенные неисправности микроволновки и способы их устранения

Способы диагностики работоспособности устройства

После проведения самостоятельных разрешений всех неисправностей, с учетом всех правил и норм безопасности, микроволновую печь необходимо собрать в обратном порядке, как указано в схеме выше, и включить в бытовую стандартную электросеть. Следует использовать новые запчасти, которые будут исправно работать после осуществления замены.

Метод безопасной проверки

Для описания одного из самых безопасных методов понадобиться мультиметр.

С его помощью мы проверяем целые ли обмотки на трансформаторе. Для проведения безопасного метода диагностики выполняем следующие шаги:

• Выставляем на измерительном приборе необходимые показатели сопротивления, обоих вторичных и первичной в том числе.
• Тоже самое производим с трансформатором, который уже отсоединили и демонтировали.
• Дисплей мультиметра покажет единицу, если будет поломка в данных местах.
• Когда цепь замкнута, предоставляемые показатели накальной обмотки будут в пределах 3,5 – 8 Ом, обмотка первичная покажет от 2 до 4,5, вторичная обмотка высоковольтного напряжения уровень возрастет до пределов от 140 до 350 Ом.
• Если прибор показывает параметры ниже или сверх указанных пределов, значит, есть проблемы в замыкании между витками.

Обязательно учитывайте параметры погрешности измерительного устройства при снятии замеров. Замкните щупы устройства в том пределе, в котором вы его используете. Данное действие укажет истинные параметры погрешности.

Даже если у вас есть в наличии необходимые приборы и устройства для самостоятельного проведения диагностики, но вы совершенно не имеете опыта в делах связанных с током, следует обратиться к профессионалам своего дела и не экспериментировать, ведь это может стать причиной множества травм.

Испытания под напряжением

Вы совершили измерительный алгоритм сопротивления, все показатели были в пределах вышеуказанных норм, и погрешность измерительного прибора была учтена, но печь по-прежнему не работает, то следует обратить внимание работоспособности характеристик эксплуатации

Проверка показателей напряжения выходного типа считается довольно опасным способом тестирования обмоток вторичного характера. Как правильно производить данное измерение:

• Бытовой прибор подключается к электросети.
• Используя тестер, проверяют показания каждой цепи обмоток на выходном уровне. Канальная величина не должна превышать 3 В, высоковольтные показатели должны быть не более 2 кВ.

Каждый вправе сам решить, каким способом ему легче и качественнее воспользоваться, главное, что бы он был безопасный. Иногда достаточно просто прозвонить контакты и понять, что произошло и что является причиной поломки.

Микроволновая печь прослужит долго при должном уходе

Устанавливаем новую деталь

Если у вас дорогостоящая модель СВЧ, то разумней все же заменить поломавшуюся деталь, а не покупать новую печку. Конечно, лучше всего обратиться в сервисный центр, но можно попробовать произвести замену самостоятельно.

Подсоединить новый магнетрон не составляет труда, так как он имеет всего два основных контакта. Подробная информация обо всех обозначениях есть на схеме, главное, проверить соответствие следующих частей устройства:

Лучше всего, выкрутить старую деталь и отправиться в сервис с ней, чтобы специалисты подобрали вам нужную.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно. Если же вам что-то непонятно, пишите мне!

Конденсатор

Конденсатор – электронный компонент, предназначенный для накопления электрического заряда. Способность конденсатора накапливать электрический заряд зависит от его главной характеристики – емкости. Емкость конденсатора (С) определяется как соотношение количества электрического заряда (Q) к напряжению (U).

Емкость конденсатора измеряется в фарадах (F) – единицах, названых в честь британского ученого физика Майкла Фарадея. Емкость в один фарад (1F) равняется количеству заряда в один кулон (1C), создающему напряжение на конденсаторе в один вольт (1V). Вспомним, что один кулон (1С) равняется величине заряда, прошедшего через проводник за одну секунду (1sec) при силе тока в один ампер (1A).

Однако кулон, это очень большое количество заряда относительно того, сколько способно хранить большинство конденсаторов. По этой причине, для измерения емкости обычно используют микрофарады (µF или uF), нанофарады (nF) и пикофарады (pF).

1nF = 0.000000001 = 10-9 F

1pF = 0.000000000001 = 10-12 F

Плоский конденсатор

Существует множество типов конденсаторов различной формы и внутреннего устройства. Рассмотрим самый простой и принципиальный — плоский конденсатор. Плоский конденсатор состоит из двух параллельных пластин проводника (обкладок), электрически изолированных друг от друга воздухом, или специальным диэлектрическим материалом (например бумага, стекло или слюда).

Техника безопасности во время ремонта

Если ваша СВЧ-печь сильно шумит при включении, когда работает, в режиме ожидания и вы решили починить её самостоятельно — соблюдайте правила техники безопасности:

1. Всегда выключайте технику из сети перед ремонтом.
2. Всегда надевайте специальные диэлектрические перчатки.
3. Пользуйтесь инструментами с изолированными ручками.
4. Не включайте разобранную, повреждённую, открытую или пустую микроволновку.
5. Разряжайте конденсатор перед починкой. Например, отвёрткой на корпус (до 1000 Вольт) или соедините контакты конденсатора пассатижами, если мощность выше 1000.
6. Не оставляйте внутри печи металлические предметы и инструменты.
7. Не проделывайте отверстия в корпусе.

Набор инструментов для ремонта и диагностики:

• диэлектрические перчатки;
• инструкция;
• набор отвёрток (плоская, крестовая);
• мультиметр;
• плоскогубцы.

Причины поломки

Если при включении микроволновой печи не происходит нагрев помещенных внутрь продуктов, скорее всего причина кроется в поломке магнетрона. При этом свет в рабочей камере может гореть, поворотный стол — вращаться. Как правило, магнетрон выходит из строя по причине своего естественного износа или нарушений пользователем правил эксплуатации прибора.

Разгерметизация

Поскольку магнетрон представляет по сути электровакуумный диод, то при отсутствии вакуума он функционировать не будет. Вакуум необходим, чтобы электроны могли беспрепятственно отделяться от раскаленного катода. Разгерметизированный магнетрон ремонту не подлежит, его необходимо заменить.

Повреждение колпачка

Колпачок магнетрона формирует емкостную электрическую связь между вибратором и стенками волновода и защищает место холодной сварки, которым «закрыли» трубку для вакуумирования – штенгель. При повреждении колпачка, особенно, если он оплавился или в нем образовалась дыра, его необходимо заменить. Если колпачок не пробит, а на нем просто образовался нагар, его можно попытаться очистить мелкозернистой наждачной бумагой.

Для замены нужно подобрать колпачок или сделать его самостоятельно из электролитического конденсатора подходящего диаметра. Как правило, посадочные места у всех магнетронов одинаковые

Но, очень важно использовать колпачок нужной высоты – он не должен быть выше старого. Если не выдержать эти требования, может возникнуть дисбаланс всей системы и все равно придется менять полностью магнетрон

Тотальный износ

Если микроволновая печь имеет длительный срок эксплуатации, все ее элементы физически изнашиваются. При этом возможно нарушение контактов электропроводки прибора, нарушение работы элементов управления, электронного модуля и других узлов. Также со временем повреждается внутреннее покрытие камеры. Эксплуатировать такую микроволновую печь нельзя, поскольку это является опасным. При появлении первых признаков тотального износа прибора целесообразно рассмотреть вопрос покупки новой микроволновой печи.

Поврежден магнит

Анодный блок магнетрона находится между магнитами. Электромагниты или постоянные магниты создают магнитное поле, параллельное оси магнетрона. Создаваемое ими магнитное поле действует на электроны и отклоняет их на спиральную траекторию. В результате между анодом и катодом создается вращательное спиралевидное облако. При повреждении магнита ремонт магнетрона выполнить невозможно, требуется только полная замена. Единственным исключением является ситуация, когда лопнул верхний магнит. Его можно заменить на аналогичный. При этом не стоит доверять сомнительным рекомендациям в интернете о возможном восстановлении магнита путем склеивания.

Проблемы с переходным конденсатором

Переходные конденсаторы вместе с дросселями образуют СВЧ фильтр для защиты от проникновения СВЧ излучения из магнетрона. Целостность конденсатора можно проверить, измерив сопротивление между корпусом магнетрона и выводами. Конденсатор работоспособен, если его сопротивление от нуля за несколько секунд вырастет до бесконечности. Пробой конденсатора вызовет выход из строя магнетрона.

При наличие определенных навыков, можно попытаться заменить конденсатор. Для этого нужно снять крышку фильтра, откусить кусачками дроссельные контакты. Затем рассверлить отверстия вокруг конденсатора, используя сверло диаметром 3 мм. Достав фильтра из корпуса, отмотать по одному витку у каждого, увеличив при этом длину контакта. Потом нужно аккуратно зачистить ножом или наждачной бумагой контакты.

Вставив новый конденсатор в корпус фильтра, прикрутить его болтами. Затем соединить контакты, чтобы они не касались стенок коробки и закрыть крышку фильтра. При замене конденсаторов нельзя использовать обычный припой. В этом случае необходимо пользоваться тугоплавким припоем или использовать устройство для контактной сварки. Но, нужно понимать, что такие работы лучше доверить профессиональным мастерам. К тому же, оптимальным выходом, в этом случае будет все же полная замена магнетрона.

Обрыв нити

При обрыве нити накала магнетрона элемент ремонту не подлежит. В таких ситуациях требуется только полная замена магнетрона. Проверить нить накала можно, используя мультиметр. Для этого необходимо перевести тестер в режим сопротивления. Затем отсоединить одну клемму магнетрона от цепи питания и проверить состояние клемм. При повреждении нити накала мультиметр покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, тестер покажет «бесконечность», поскольку никакой реакции на прикосновение не будет.

Как заменить магнетрон

Чтобы поставить в микроволновку новый магнетрон, особых навыков не понадобится. Нужны только внимательность и умение пользоваться отверткой. Микроволновка разбирается. Следует пометить все контакты разъема, чтобы установить новый магнетрон правильно.

Новая деталь устанавливается. Если не получилось найти изделие с той же маркировкой, можно подыскать аналог. Его мощность должна быть выше штатного магнетрона

И, что самое важное — совпадать габариты корпуса и тип разъема. При установке узел должен плотно прилегать к волноводу, чтобы исключить утечки излучения

На термопредохранитель магнетрона нужно нанести термопасту. Старая удаляется, деталь тщательно очищается от ее остатков и обезжиривается. Слой пасты должен соответствовать рекомендациям производителя теплопроводящего средства.

Микроволновка плохо греет, не греет совсем или греет «через раз»

1. Если напряжение в сети менее 210 Вольт, снижается мощность микроволнового излучения. Особенно это касается дачных участков и сельской местности. Из-за пониженного напряжения требуется в несколько раз больше времени на нагрев, или микроволновка греет «через раз».
2. Неисправность может быть связана с цепью управления — таймером или блоком управления.
3. Неисправность может быть связана с силовыми цепями — высоковольтный трансформатор,  высоковольтный предохранитель, высоковольтный диод, конденсатор или магнетрон.
4. В инверторных микроволновых печах неисправность может быть связана с выходом из строя инвертора.

Диагностика и устранение неисправности:

1. Проверить напряжение в электросети. Когда напряжение падает ниже 215 Вольт — микроволновка слабо греет продукты, когда напряжение нормализуется микроволновая печь заработает как прежде.
2. Если напряжение в норме, то пришло время заменить магнетрон на новый.

Что делать, чтобы избежать выхода из строя Магнетрона? Причины поломки магнетрона возникают чаще всего если:

Во время работы камера печи была пустая (без продуктов). Возникает искрение, которое приводит к повреждению магнетрона.
Во время работы печи внутри камеры находился металлический предмет.
Естественный износ магнетрона.

Микроволновка перестала греть и гудит

Рассмотрим ситуацию когда микроволновка не греет и издает при этом жужжащий или гудящий шум.

1) Высоковольтный трансформатор
При неисправном высоковольтном трансформаторе работа микроволновки сопровождается сильным гулом и вибрацией, появляется едкий запах гари и дыма. При данной поломке микроволновка также перестает греть продукты.

2) Магнетрон
Дефектный магнетрон это вторая возможная причина, почему ваша микроволновая печь не греет, также вы можете услышать жужжание или гудение. Проверьте исправность магнетрона. Замените его, если он неисправен.

3) Высоковольтный конденсатор
Неисправность высоковольтного конденсатора микроволновой печи может стать причиной отсутствия генерации микроволн, также возможно появление характерного жужжания или гула. Для того, чтоб определить, является ли это причиной Вашей проблемы, конденсатор должен быть проверен. Прежде чем заменять или проверять высоковольтный конденсатор обязательно разрядите его!

4) Высоковольтный диод
Диод представляет собой электронный компонент, который пропускает ток только в одном направлении и блокирует прохождение тока в противоположном направлении. Если диод Вашей микроволновой печи вышел из строя, печь перестает греть, и Вы услышите жужжание. Замените его, если он неисправен.

Как определить неисправность и произвести ремонт самостоятельно:

1. В первую очередь проверяется высоковольтный предохранитель.
2. Если предохранитель перегорел проверяем диод и конденсатор.
3. Конденсатор проверяется омметром (тестером) на заряд-разряд. Если в тестере стоят две батарейки то проблем нет, стрелка отклоняется очень заметно, в случае если одна батарейка, то стрелка отклоняется едва заметно, но все же видно. При исправном конденсаторе стрелка отклонится и уйдет на бесконечность. Если стрелка омметра показывает определенное сопротивление то высоковольтный конденсатор пробит, что случается не редко. В случае, когда стрелка не отклоняется, конденсатор вышел из строя.
4. Диод проверить сложно, поэтому меняем на заведомо исправный.
5. Если диод и конденсатор исправны, проверяем магнетрон, его проходной конденсатор и его выводы не должны звонится с корпусом магнетрона, если звонятся — то пробит проходной конденсатор (обычно видно с боку трещину и нагар).

ВНИМАНИЕ: Микроволновая печь один из самых опасных бытовых приборов способных причинить серьезное поражение электрическим током из-за очень высокого напряжения (до 5000 В), даже когда она отключена от сети. Если у Вас возникли сомнения по поводу своих знаний или умений в области электроники, мы настоятельно рекомендуем Вам обращаться за помощью к квалифицированным специалистам для проведения любого вида ремонта микроволновой печи

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура.
• Положение дверцы и систему ее закрытия.
• Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

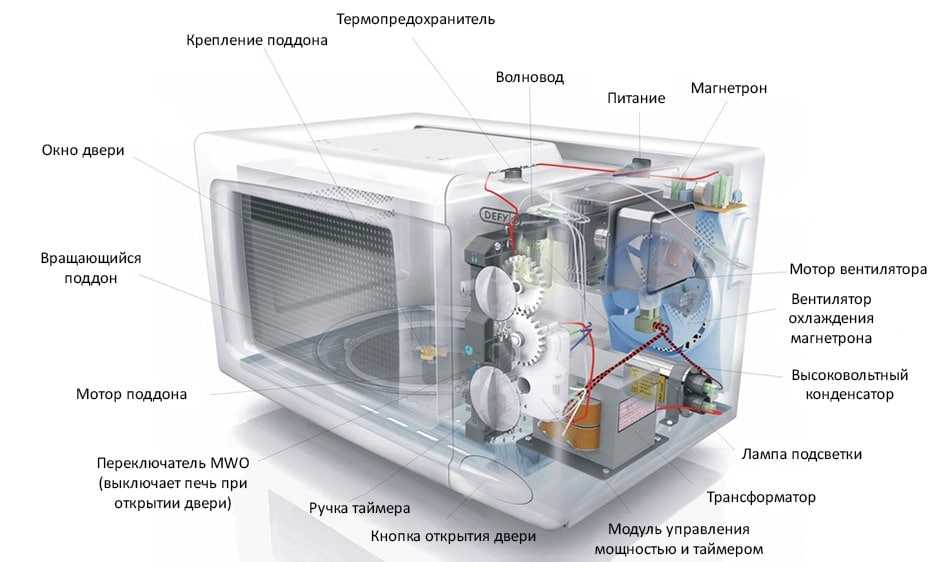

Устройство микроволновой печи

Основными ее блоками являются:

• камера для приготовления пищи;
• дверца с уплотнителем;
• магнетрон-генератор;
• трансформатор-преобразователь напряжения тока;
• диод;
• конденсатор;
• вентилятор;
• лампы подсветки;
• двигатели вентилятора и поддона;
• поддон;
• электронный блок управления.

Разогрев продуктов в печи производится за счет мощного электромагнитного излучения. Металлический корпус и металлизированная сетка на стекле дверцы защищают окружающее пространство и людей от его воздействия.

Как видим, микроволновка — сложное изделие, созданное с использованием высоких технологий. Поэтому правильная эксплуатация гарантирует долговечную, качественную работу прибора и вашу безопасность.

Почему микроволновка шумит при работе и не греет

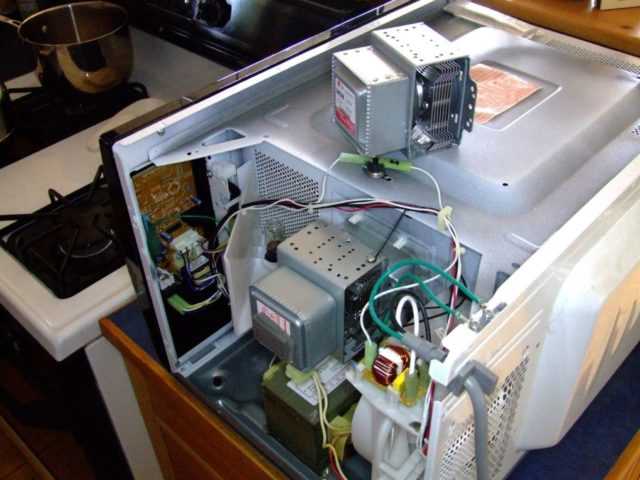

За нагревание пищи в устройстве отвечает магнетрон. Если микроволновая печь сильно гудит, но еда остается холодной, то, скорее всего, поломка связана именно с этим элементом.

Ремонт проводят по следующему алгоритму:

1. Микроволновую печь отключают от питания и снимают заднюю крышку прибора.
2. Внутри устройства находят магнетрон, расположенный обычно ровно по центру, и проводят его визуальный осмотр.
3. Деталь отсоединяют от проводов и изучают колпачок. Чаще всего при поломке магнетрона этот элемент чернеет и оплавляется.
4. Если визуально деталь в порядке, ее проверяют при помощи омметра. Исправный магнетрон должен демонстрировать значения около 0,5 Ом, при поломке никакого сопротивления не появится.
5. Если причина того, что микроволновка при работе гудит, состоит именно в выходе из строя основного элемента, вместо него покупают точно такой же новый.
6. Магнетрон устанавливают на место, фиксируют саморезами и подсоединяют к нужным клеммам провода.

После проведенного ремонта микроволновую печь включают и проверяют, гудит она или нет, и происходит ли нагревание.

При работе магнетрон СВЧ может разогреваться до 150 °С, поэтому перед ремонтом нужно дождаться его остывания

Меры предосторожности при ремонте

Внутреннее устройство СВЧ-печей всех моделей и различных производителей почти одинаковое.

Разобраться для подготовленного человека не составит труда. Тем не менее не лишним будет напомнить:

1. Отсоедините микроволновку от сети напряжения перед началом проверки и разрядите конденсатор.
2. Не включайте прибор, если вентилятор не работает.
3. Не запускайте магнетрон при открытой дверце и при повреждениях в камере.
4. Так как излучение магнетрона очень высокое, не пытайтесь проверить его работоспособность в снятом состоянии.
5. Детали техники для замены устанавливайте только с теми же параметрами, что и перегоревшие.
6. После ремонта тщательно уберите не пригодившиеся или замененные детали и мусор внутри аппарата.

Помните, что включать печь можно только с загрузкой камеры. Для проверки работоспособности поставьте туда стеклянную посуду с водой.

Вам понадобятся:

• инструкция со схемой расположения блоков и узлов прибора;
• крестообразная отвертка;
• пассатижи;
• резиновые перчатки (можно использовать купленные в аптеке);
• мультиметр.

Почему гудит микроволновка когда работает

В наши дни трудно представить семью, в которой нет СВЧ-печи. Но, как и всякая техника, она иногда выходит из строя. Что делать, если гудит и не греет микроволновка? Об этом мы подробно расскажем в статье.

Чаще всего причины в неправильном эксплуатации. Прежде чем устранить их, сначала ознакомимся с принципом работы микроволновки.

Устройство микроволновой печи

Основными ее блоками являются:

• камера для приготовления пищи;
• дверца с уплотнителем;
• магнетрон-генератор;
• трансформатор-преобразователь напряжения тока;
• диод;
• конденсатор;
• вентилятор;
• лампы подсветки;
• двигатели вентилятора и поддона;
• поддон;
• электронный блок управления.

Разогрев продуктов в печи производится за счет мощного электромагнитного излучения. Металлический корпус и металлизированная сетка на стекле дверцы защищают окружающее пространство и людей от его воздействия.

Как видим, микроволновка — сложное изделие, созданное с использованием высоких технологий. Поэтому правильная эксплуатация гарантирует долговечную, качественную работу прибора и вашу безопасность.

Правила использования

Избежать возможных неприятностей и поломок при работе аппарата поможет соблюдение несложных рекомендаций:

1. Не применяйте при разогреве пищи металлическую посуду (используйте только ту, которая указана в инструкции, а для жидкостей и сырых яиц — закрытые емкости).
2. Загрузите продукты в камеру до включения печи.
3. Держите всегда в чистоте внутренность камеры и поддон. Периодически проводите профилактику.
4. Своевременно меняйте детали агрегата, если они отслужили свой срок.
5. Если в электросети случаются сбои напряжения, применяйте стабилизатор.

Определение неисправности

Во время работы СВЧ-печь обычно незначительно шумит. Почему она стала издавать странные звуки — сильный гул, жужжание, скрип, писк или свист, стук, можно ответить, выяснив причины поломки.

Рассмотрим некоторые из них:

Со временем изнашивается двигатель поворотного стола. Он или сразу останавливается, или начинает производить непривычные звуки.

• Шум при вращении платформы иногда издают колесики подставки. Особенно если они буксуют на загрязненной поверхности камеры.
• Может таким же образом выйти из строя и мотор вентилятора (в некоторых моделях двигатель у поворотного стола и вытяжки общий).

• Смеситель воздуха в печке обеспечивает равномерное распределение нагрева. Его мотор тоже подвержен износу.
• Главной частью является магнетрон, генерирующий сверхвысокочастотную энергию, которая и греет продукты изнутри. В исправном состоянии он работает тихо. Неисправный же, как правило, издает особенно неприятные шумы.

Устройство

СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе. Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент – радиатор. Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия. Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально.

Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети. Техника отключается от питания и осматривается внутренняя камера. В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты – мегаомметр, мультиметр, тестер. Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент – ремонт свч печи достаточно дорогое удовольствие. Магнетрон – это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая. Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

Как заменить магнетрон

Чтобы поставить в микроволновку новый магнетрон, особых навыков не понадобится. Нужны только внимательность и умение пользоваться отверткой. Микроволновка разбирается. Следует пометить все контакты разъема, чтобы установить новый магнетрон правильно.

Новая деталь устанавливается. Если не получилось найти изделие с той же маркировкой, можно подыскать аналог. Его мощность должна быть выше штатного магнетрона

И, что самое важное — совпадать габариты корпуса и тип разъема. При установке узел должен плотно прилегать к волноводу, чтобы исключить утечки излучения

На термопредохранитель магнетрона нужно нанести термопасту. Старая удаляется, деталь тщательно очищается от ее остатков и обезжиривается. Слой пасты должен соответствовать рекомендациям производителя теплопроводящего средства.
