Выявление неисправностей высоковольтного трансформатора микроволновой печи

Устройство, проверка, неисправности высоковольтного трансформатора микроволновой печи.

В этом разделе рассмотрим устройство, проверка и неисправности высоковольтного трансформатора микроволновой печи.

Назначение трансформатора СВЧ

Трансформатор является одним из основных элементов в системе генерации высокочастотного излучени. Он служит для питания высоковольтной части микроволновки, преобразуя напржение сети 220 вольт в высоковольтное. Очень часто выход со строя этого элемента приводит к нарушению работоспособности прибора.

Устройство, проверка, неисправности высоковольтного трансформатора микроволновой печи.

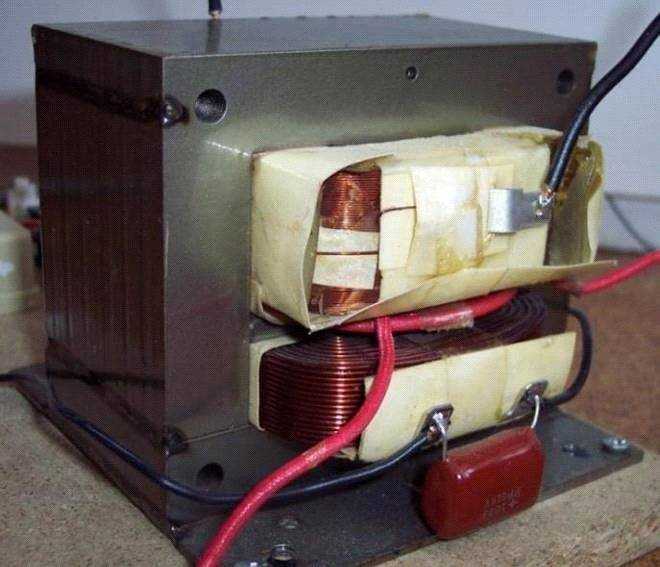

Устройство высоковольтного трансформатора микроволновой печи

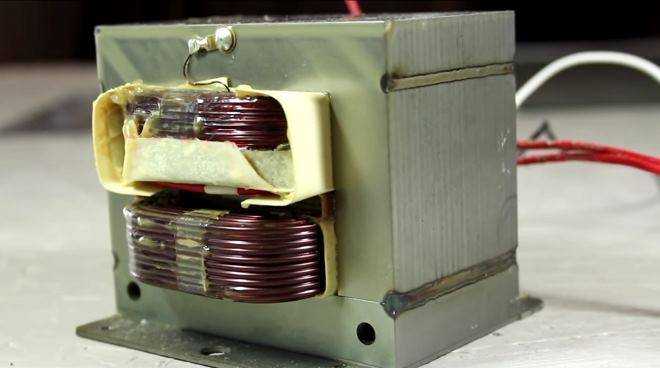

Высоковольтный трансформатор микроволновой печи состоит из магнитопровода, каркаса, одной первичной обмотки и 2-ух вторичных. На первичную обмотку подается напряжение 220 вольт, которое в последствии преобразуется в напряжение питания накальной нити и напряжение питания анода. Соответственно напряжение на выводах вторичных обмоток 3 вольта и до 4 кВ.

Следует отметить, что трансформаторы выпускаются разными производителями, но они имеют один и тот же принцип устройства. Отличаются только размерами, вариантами крепления а так же разной мощностью, выходным напряжением вторичных обмоток.

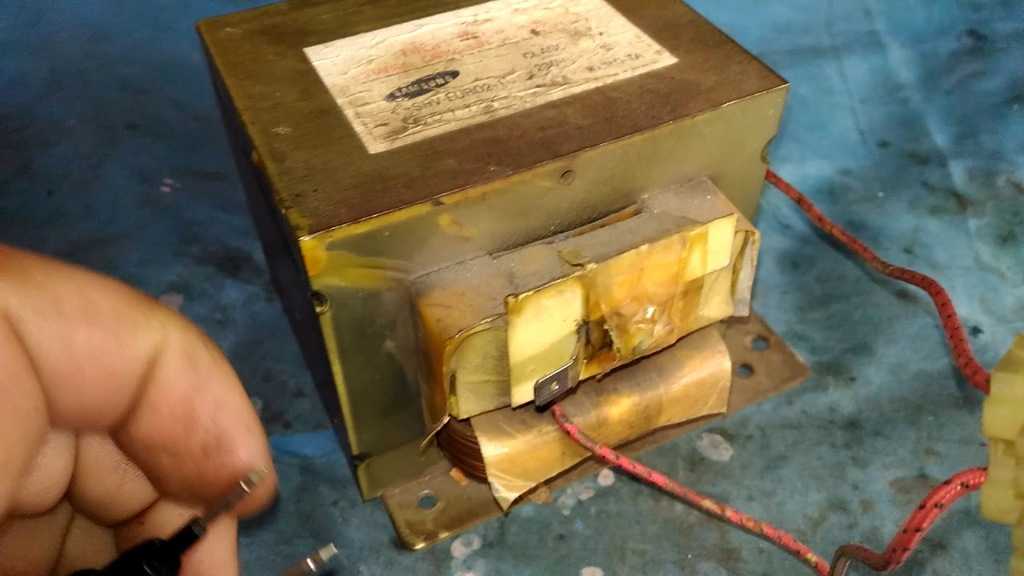

Основными признаками неисправности трансформатора являются

• сильный шум исходящий от микроволновки во время включения
• запах гари и плавленного лака
• работа микроволновки не на полную мощность

Причины выхода со строя трансформатора

• замыкание витков одной или нескольких обмоток между собой
• обрыв одной из обмоток

К таким последствиям обычно приводит нестабильное напряжение в сети питания бытовых приборов.

Техника безопасности при проверке трансформатора микроволновой печи

Перед началом работы необходимо обесточить прибор, вытащив вилку с розетки питания.У бираем остаточное напряжение на конденсаторе путем закорачивания выводов конденсатора на корпус хорошо изолированным проводом

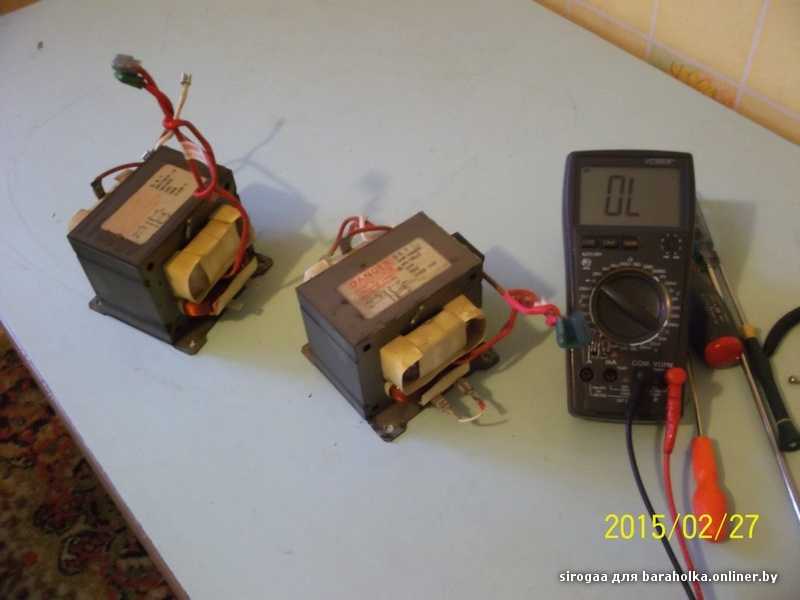

Порядок проверки

• снимаем защитный кожух микроволновки открутив винты сзади и по бокам (кожух снимается назад слегка приподняв)
• убираем остаточное напряжение на конденсаторе путем закорачивания выводов конденсатора на корпус хорошо изолированным проводом
• снимаем клеммы с трансформатора

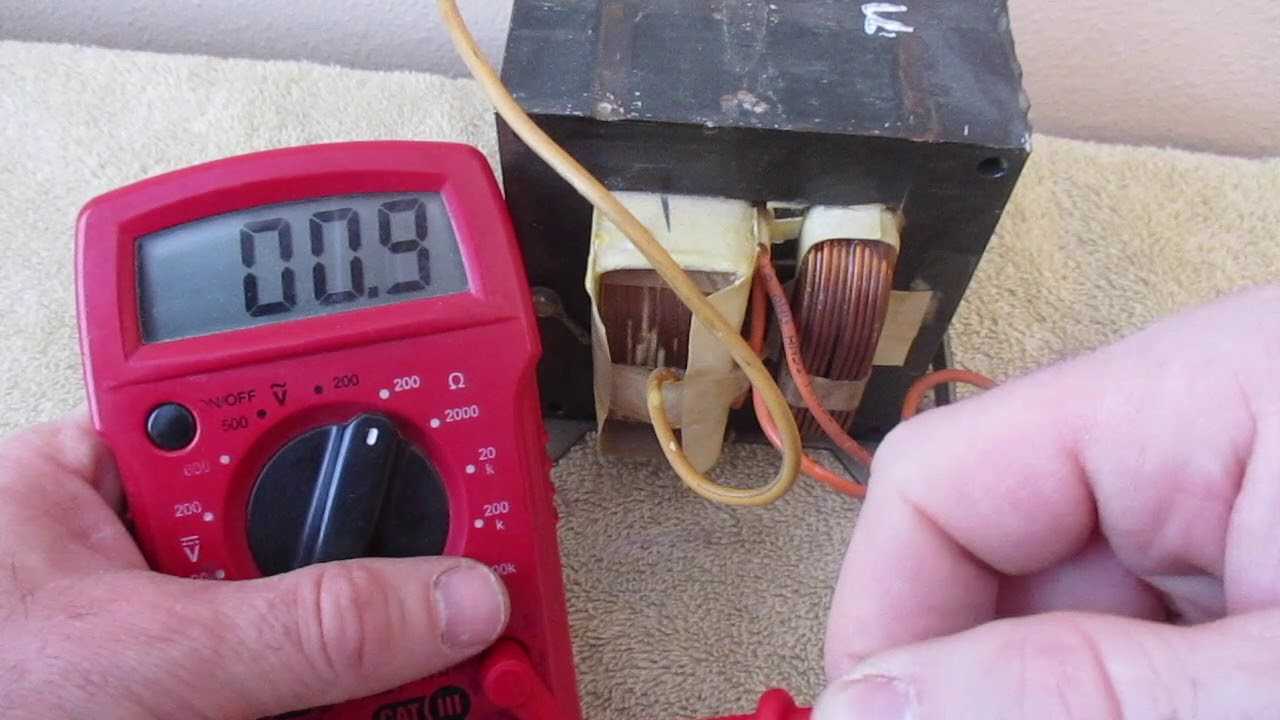

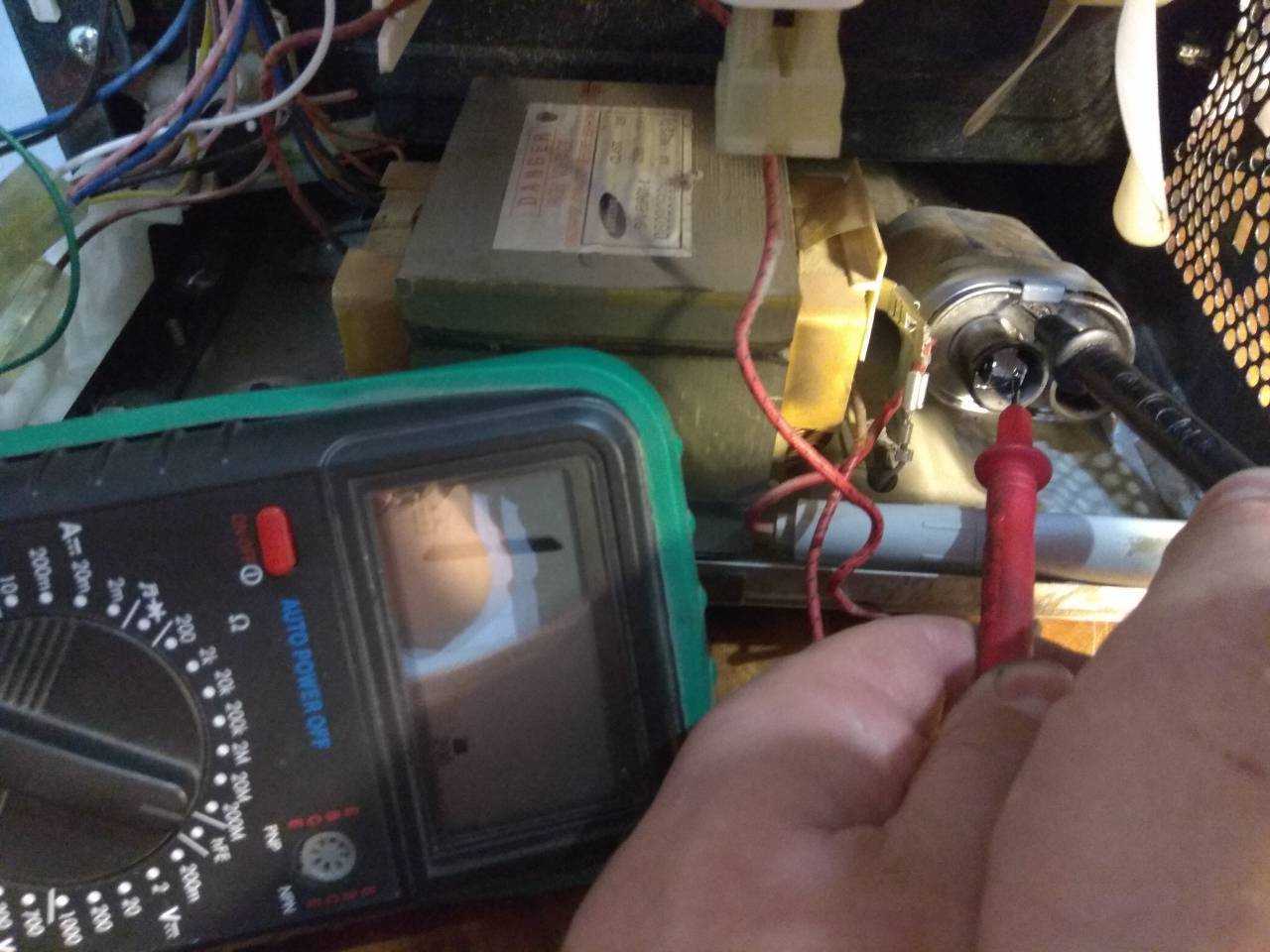

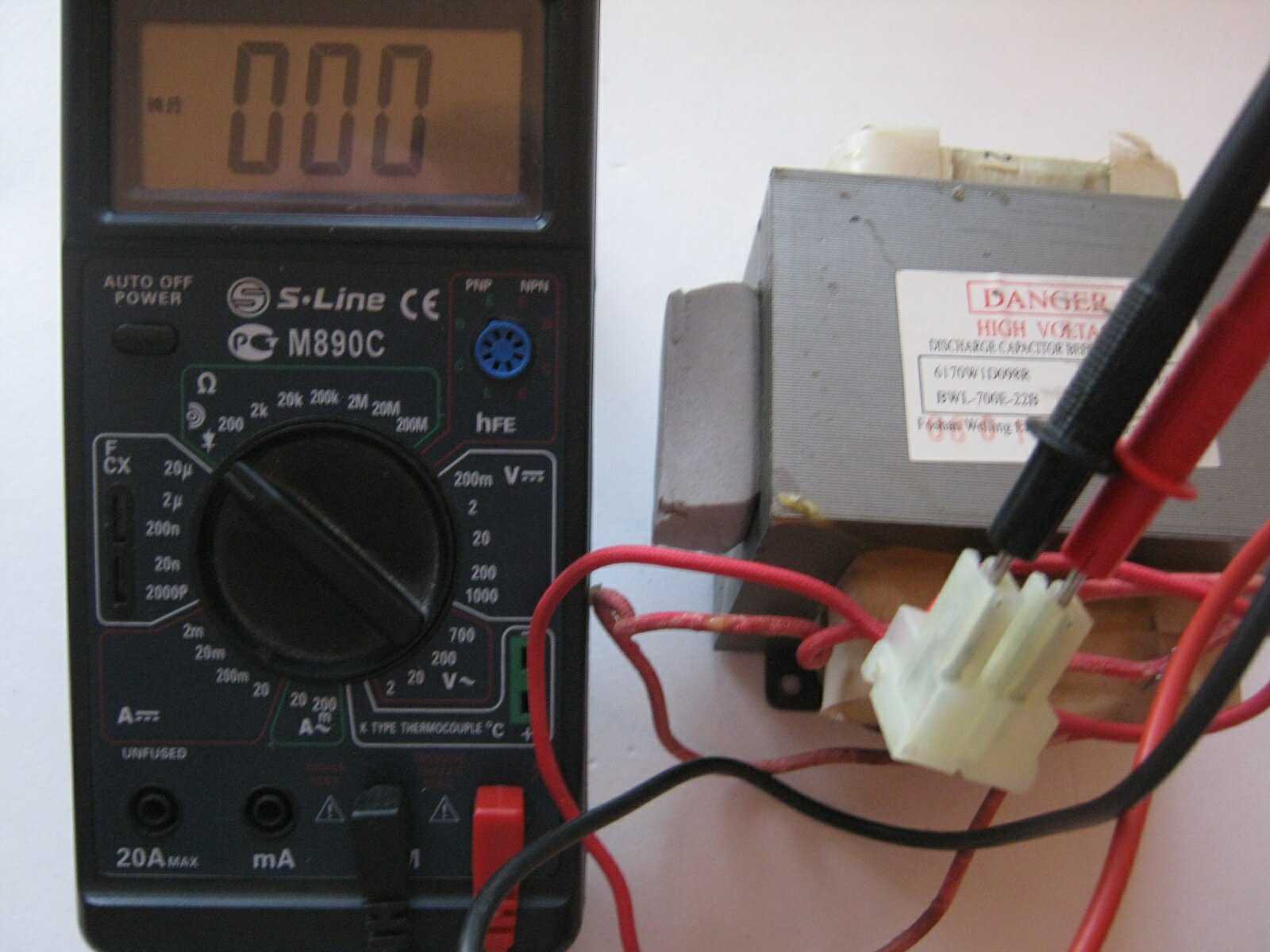

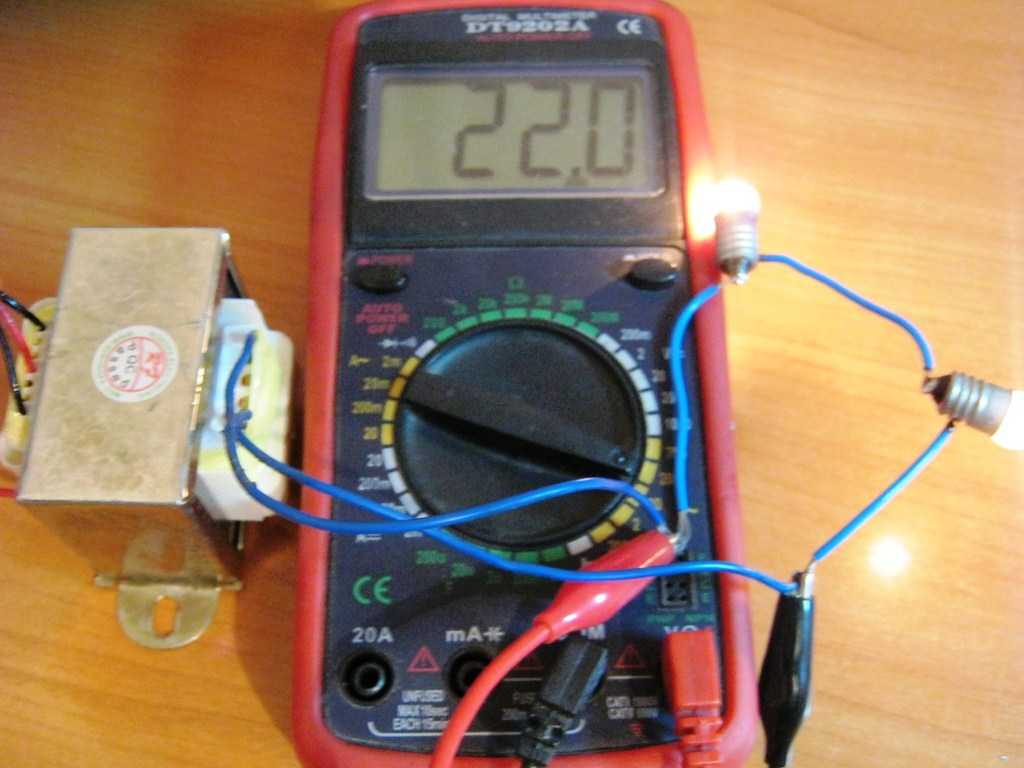

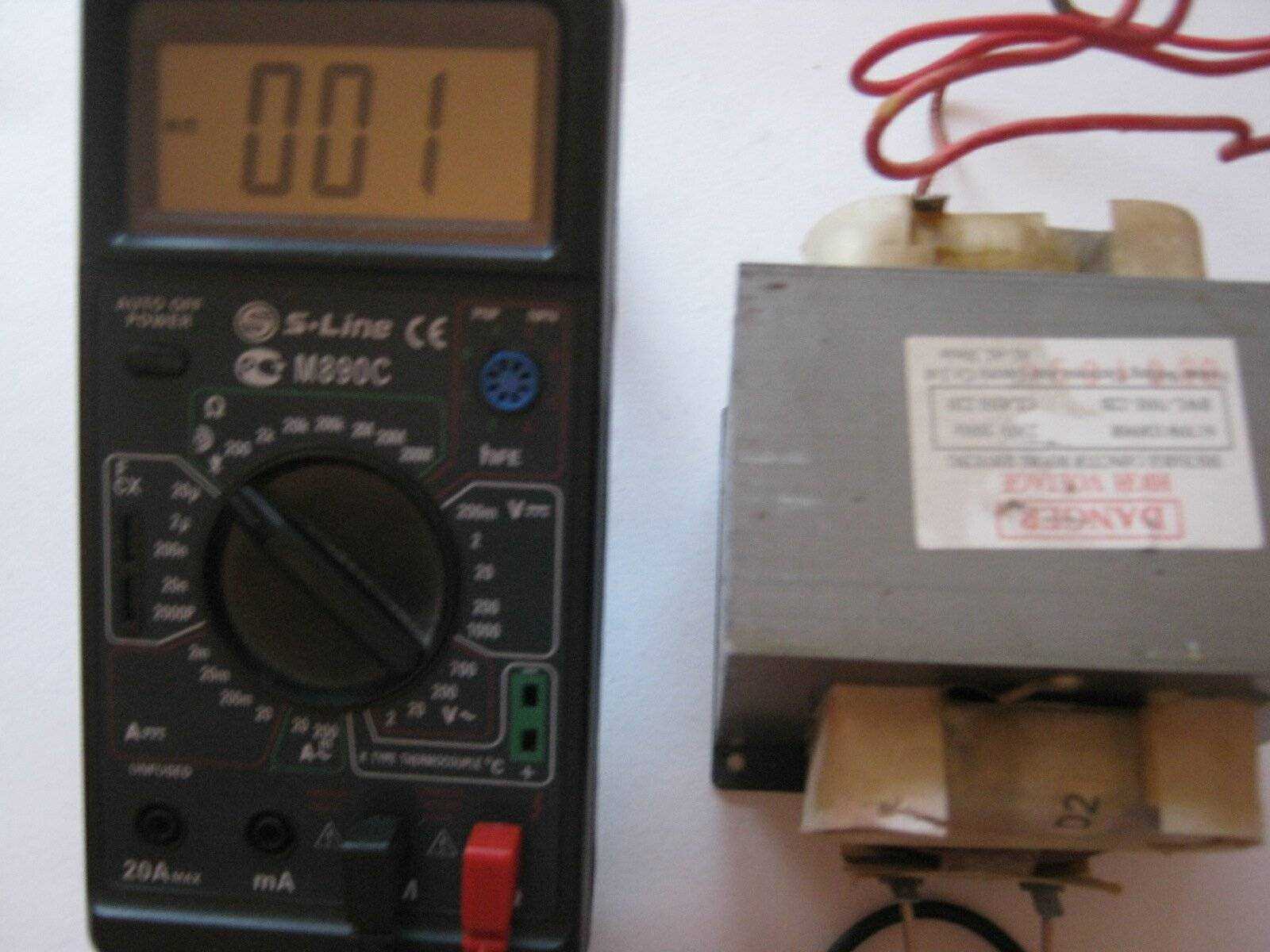

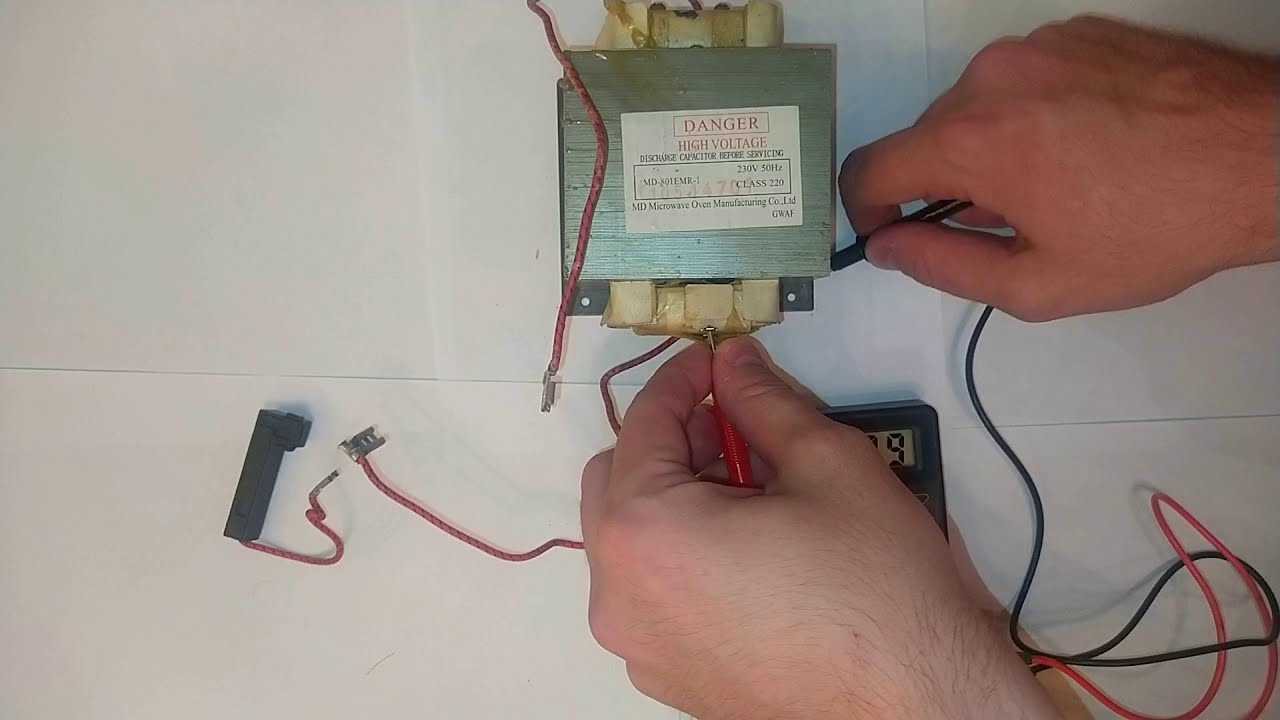

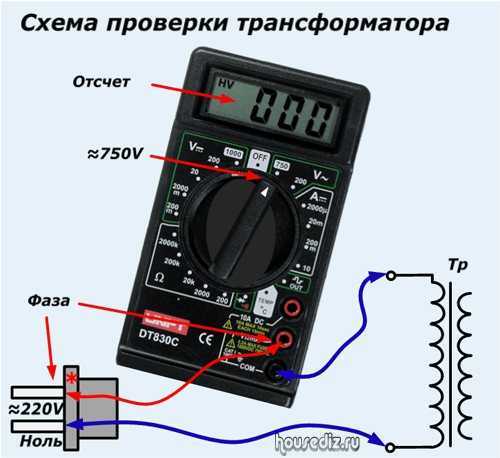

• проверяем обмотки мультиметром на соответствие параметрам сопротивления. Для этого выставляем придел измерения прибора 200 Ом. Сопротивление первичной обмотки должно быть в пределах 2-5 Ом. Обмотки накала 3-8 Ом. Для измерения сопротивления высоковольтной обмотки выставляем предел измерения 2000 Ом. Ее сопротивление должно находится в пределах 140-350 Ом.
• в случае отклонения от этих параметров заменяем трансформатор

В случае любых возникших сомнений обращайтесь к специалистам или задавайте вопросы на сайте

Меры предосторожности

При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:

Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи. Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона

Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%. Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта

Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.

Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.

Источник

Предназначение и функции трансформатора в СВЧ-печи

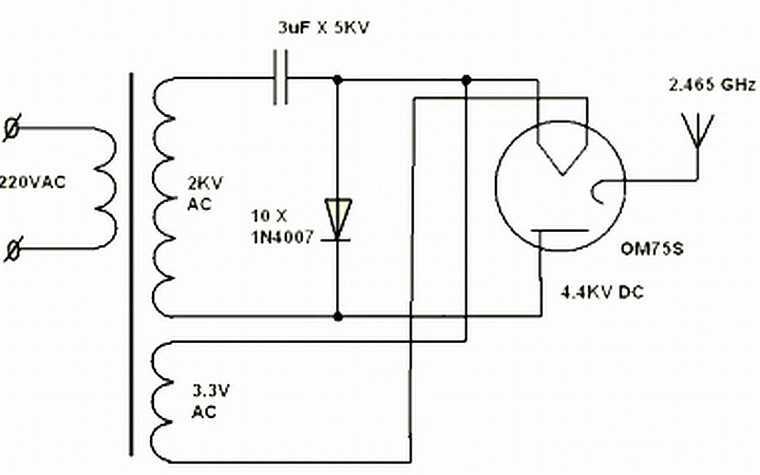

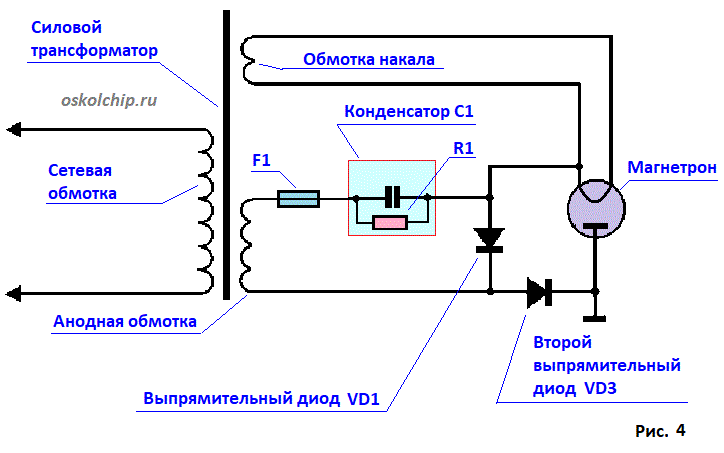

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

• мощности;
• габаритам;
• способу крепления;
• напряжению на вторичных обмотках;
• сечению провода;
• числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

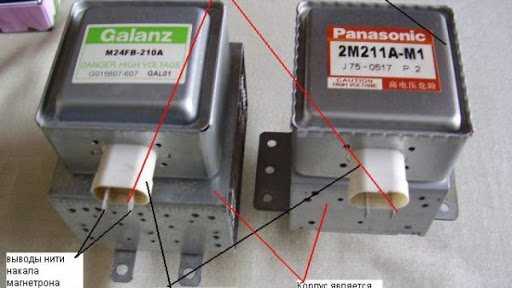

Проверка магнетрона

Визуальная проверка

Для того чтобы узнать основные причины выхода из строя микроволновой печки, можно использовать несколько методов проверки магнетрона. Первый из них — визуальный.

В первую очередь необходимо проверить соответствующее поступление электричества, так как причина может быть в этом. Попробуйте подключить микроволновую печь в другую розетку.

Если причина заключается не в подаче электроэнергии, необходимо осмотреть внутренний корпус микроволновки. Присутствие оплавленных или обгоревших участков говорит о неисправности магнетрона. Для точного установления причины рекомендуется осмотр всех компонентов детали.

Проверка отдельных частей

Чтобы провести проверку всех элементов, магнетрон необходимо извлечь из корпуса микроволновой печи. Для этого снимаем крышку заднего корпуса и находим нужную деталь. Она находится рядом с трансформатором. Для точной диагностики аккуратно извлекаем деталь из корпуса.

Колпачок

Основной причиной прекращения работы чаще всего является сгоревший колпачок. Он выполняет функцию антенны для излучения микроволн и первым выходит из строя. Использовать в быту такой прибор дальше нельзя.

Заглушка

Следующим фактором прекращения работы является плавление пластиковой заглушки или слюдяной пластины. Она защищает волновод магнетрона от попадания частиц пищи и жира. При частом использовании и некачественном уходе за внутренним корпусом пластина начинает плавиться.

Волновод

Регулярное использование и отсутствие должного ухода за корпусом микроволновки могут стать основными причинами повреждения волновода. Он занимается выводом СВЧ-лучей от магнетрона в камеру бытового прибора. Отсутствие налёта и явных повреждений говорит о его исправности.

Магниты

При выходе из строя магнитной системы деталь необходимо сменить на новую. Если же повреждён только верхний магнит (он может лопнуть), нужно провести только его замену.

Нить накала

Нити накала также могут стать причиной выхода из строя прибора. При осмотре заметны явные повреждения в результате перегорания нитей.

Разгерметизация

Возможной причиной прекращения функционирования оборудования может стать его разгерметизация. В сложившейся ситуации необходима замена магнетрона, так как без должного вакуума восстановить естественную работу магнетрона невозможно.

Справка: проводить ремонтные работы по замене магнетрона или его составляющих самостоятельно не рекомендуется. Лучше обратиться к профессионалам в специализированные сервисные центры.

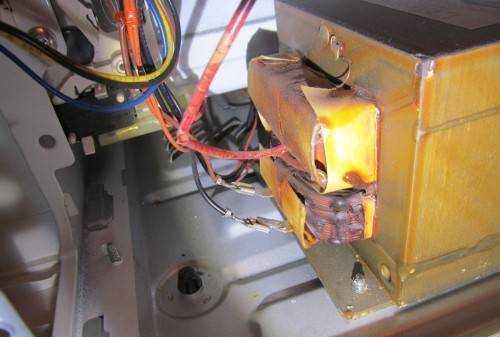

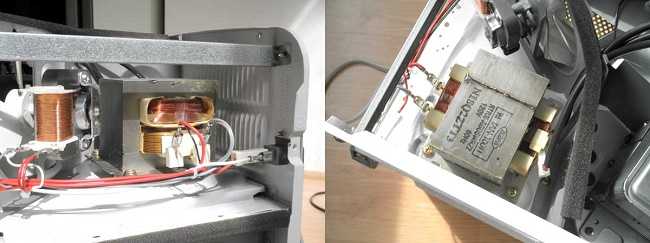

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило

Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить. Вторичную обмотку можно срезать стамеской

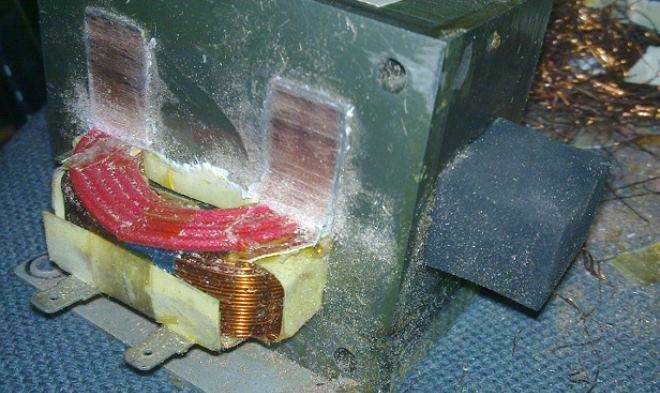

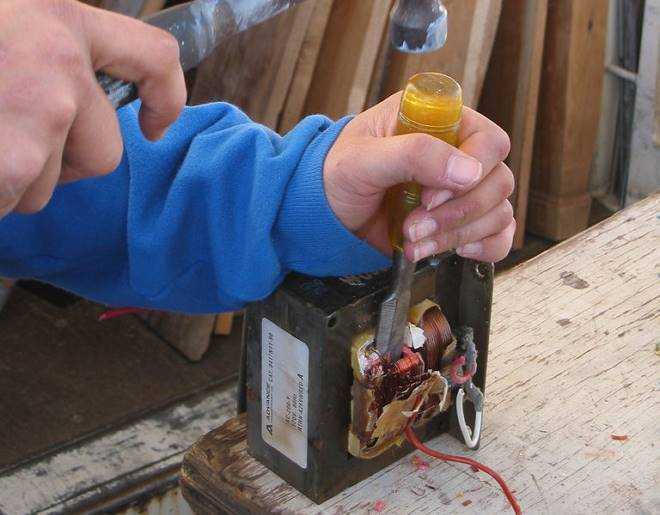

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.

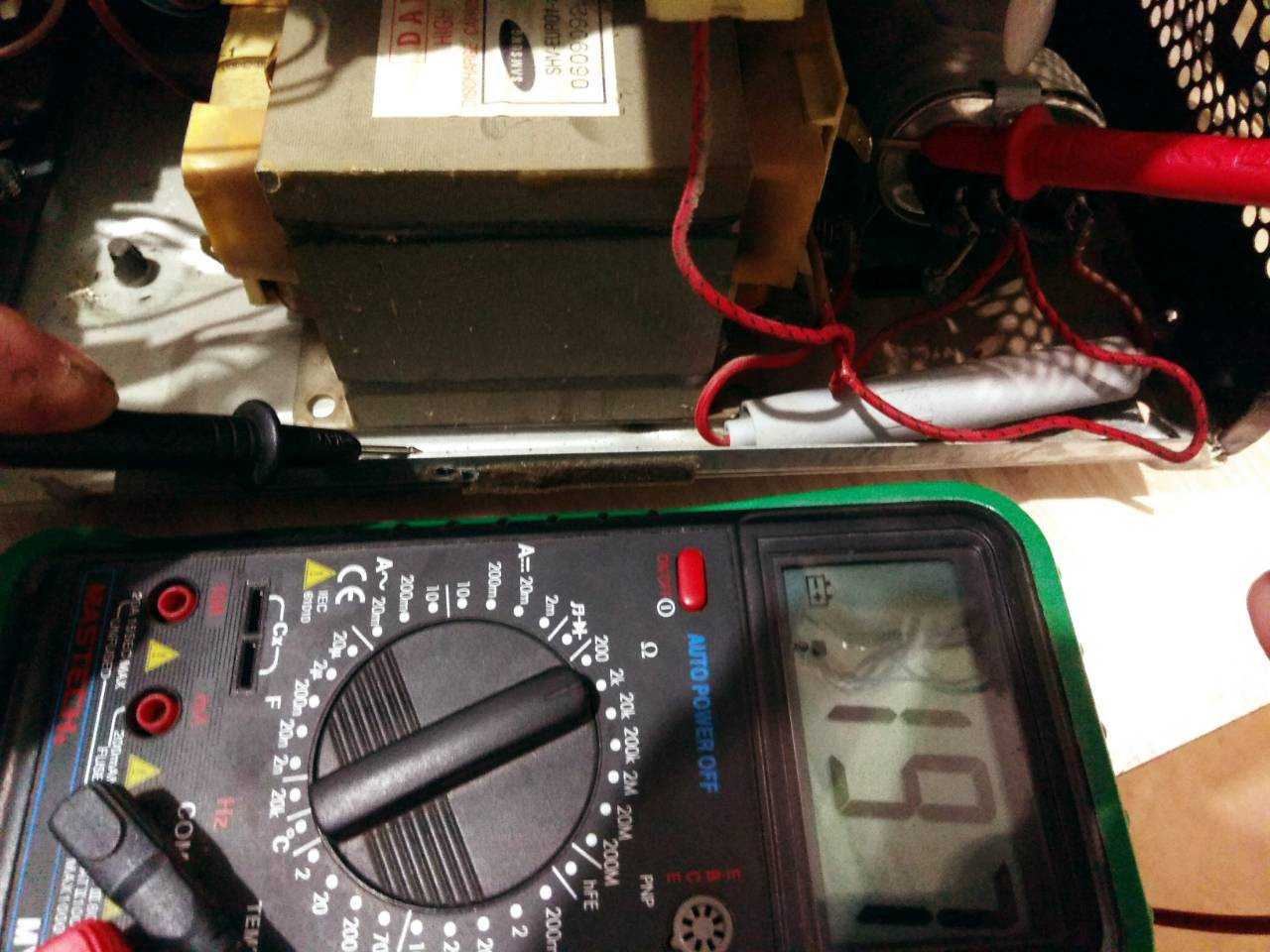

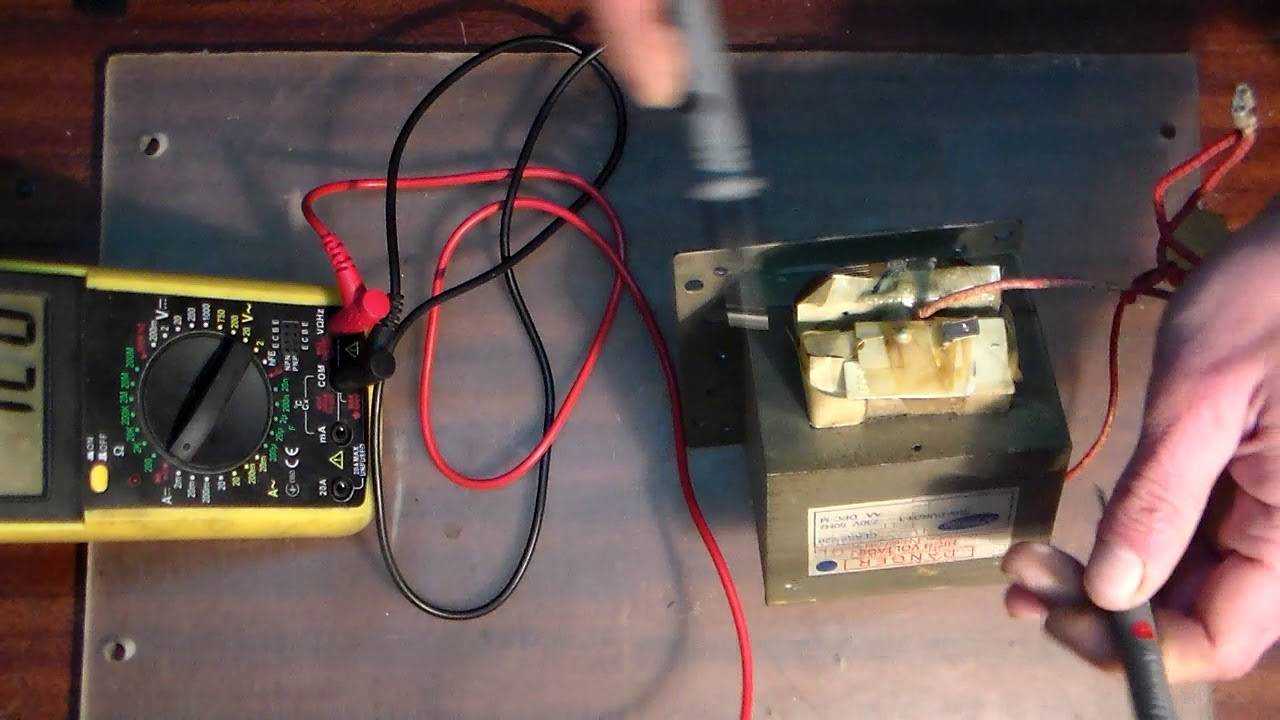

2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.

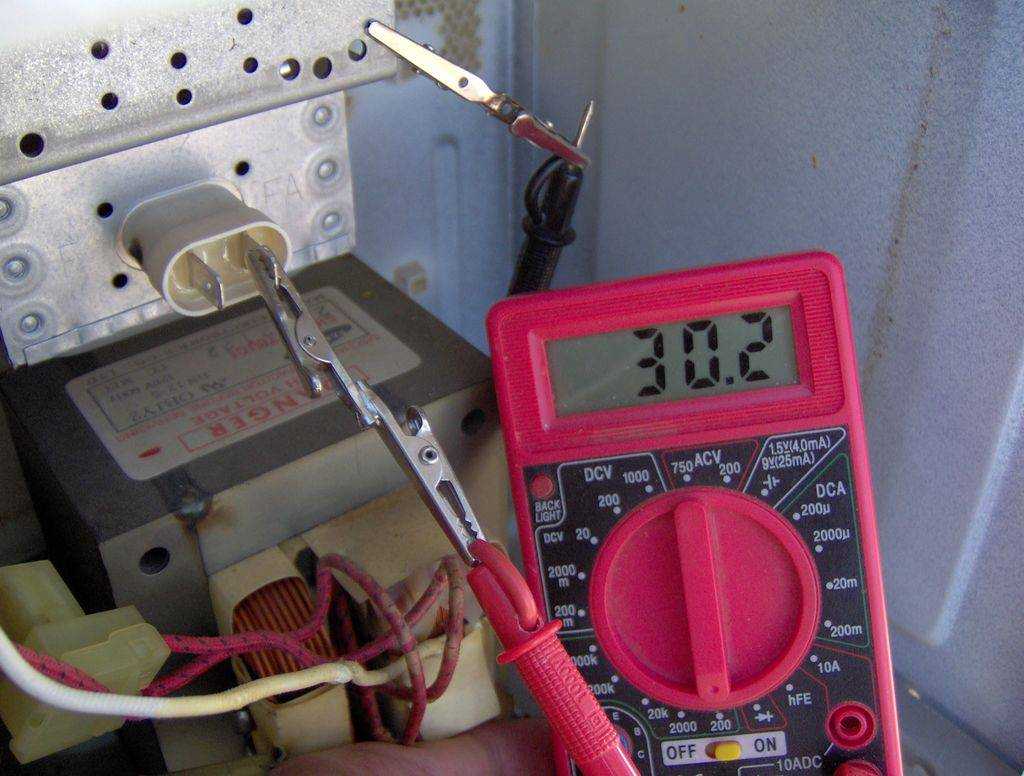

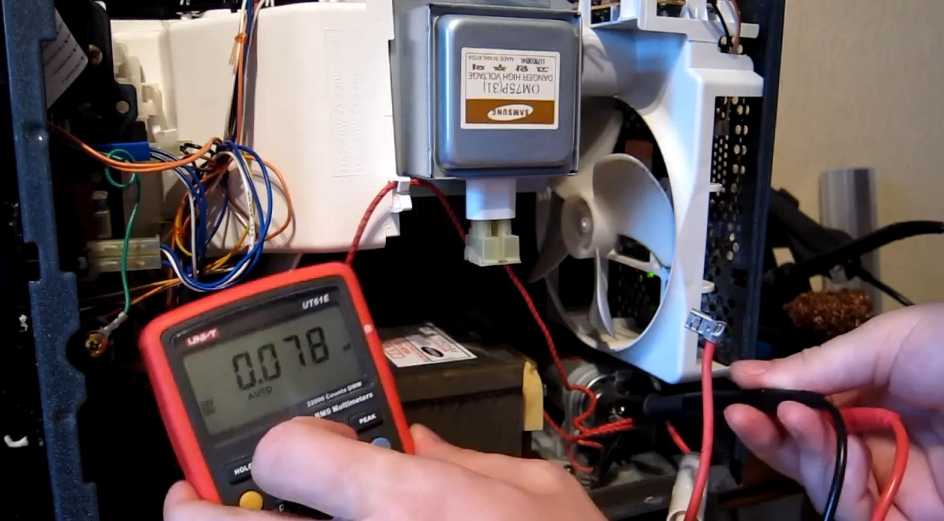

6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
7. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
8. После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
9. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

Будет интересно Схема подключения проходного двухклавишного выключателя

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура
• Положение дверцы и систему ее закрытия
• Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Печь искрит

Эта причина возникает в микроволновых печах, которые имеют слюдяную пластину, закрывающую магнетрон. Почему микроволновая печь искрит и появляется треск? Перед тем как выполнить ремонт своими руками необходимо знать причины:

1. Перегрев слюдяной пластины, который вызывается попаданием на нее капель жира. Не следует закрывать глаза на эту проблему. Она может привести к перегоранию дорогостоящего магнетрона.
2. Повреждение эмали в камере. Происходит из-за нерегулярной чистки стенок, жир или частички пищи накапливаются. Эти загрязнения приводят к возникновению искр.
3. Проверить не находится ли внутри печки металлические изделия. Тарелка с напылением или ложка с вилкой могут вызвать появление искр.

Дальнейшие действия:

• извлечь пластину, вышедшую из строя, используя инструмент, так как она крепится пластмассовыми защелками либо саморезами,
• положить на приобретенный материал старый кусок слюды, вырезать деталь строго по размерам,
• выполнить установку новой пластины,
• проверить печь на работоспособность, поставив в нее стакан воды.

Важно! Микроволновую печь включать рекомендуется только с наличием внутри продуктов питания. В противном случае устройство может со временем сломаться

Включать пустую микроволновую печь нельзя, так как это приводит к ее быстрому выходу из строя

Микроволны не встречая на своем пути препятствий, двигаются дальше, отражаясь на стенках камеры. Прибор не отключится, пока не сработает таймер, а сконцентрированная энергия негативно будет влиять на детали микроволновки.

Чтобы вырезать пластину правильно необходимо:

1. Использовать острый нож и металлическую линейку.
2. Отверстия под элементы крепежа выполнить сверлом либо специальным пробойником.
3. Острые концы пластины обработать наждачной бумагой (мелкозернистой).
4. Устранить все загрязненные места, которые обнаружились при удалении старой пластины из слюды.
5. Установить новую деталь на место.

Для устранения второй проблемы – повреждения эмали, следует приобрести специальное средство и нанести его на внутренние стенки СВЧ-печи (кремнийорганическая краска). Она не будет выделять вредных веществ в пищу, устойчива к перепадам температуры. Запрещается использовать не специализированные вещества, которые приводят не только к порче самого прибора, но и вредят здоровью человека.

Если искры были спровоцированы наличием внутри печки металлическими изделиями, то их необходимо просто убрать, чтобы устранить проблему.

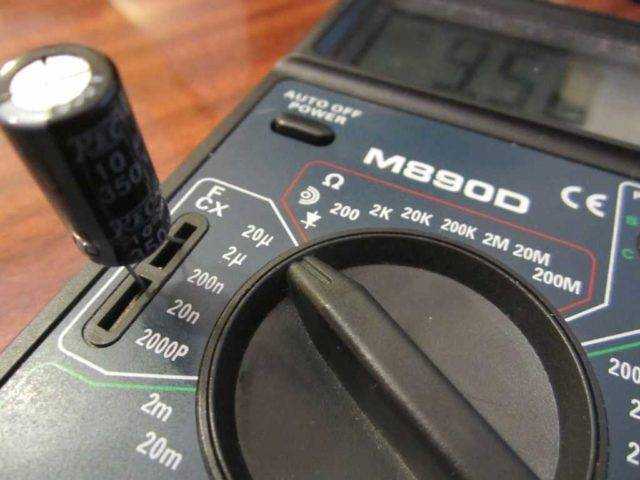

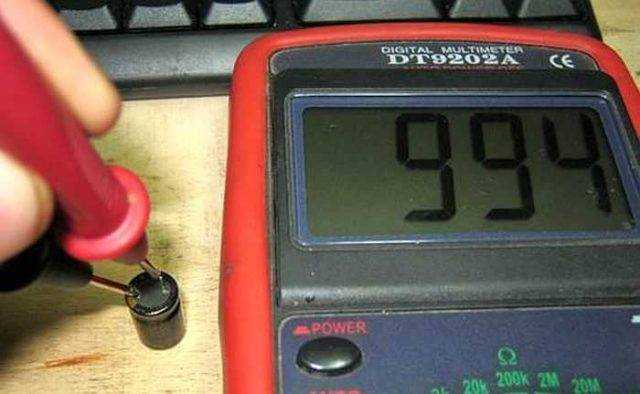

Мультиметр с функцией измерения емкости

Как проверить конденсатор мультиметром, который может измерять емкости, написано в инструкции по эксплуатации к прибору. Но, обычно, сколько-нибудь значимых отличий в измерениях между разными приборами нет, так что можем описать порядок действий. Все что требуется:

• перевести переключатель прибора в нужный сектор;
• выбрать диапазон измерений;
• приложить щупы к выводам конденсатора;
• просмотреть показания на экране.

Как проверить конденсатор мультиметром

В некоторых моделях мультиметров в корпусе рядом со шкалой измерений есть специальные отверстия, в которые вставляются конденсаторы. В этом случае переключатель переводится в положение измерения емкости, выбираем предел измерений. Затем вставляется конденсатор, ждем пока на экране высветятся результаты измерений.

Со специальными гнездами для установки емкостей

Емкость конденсатора написана на корпусе, кроме слишком малых для этого видов. Показания мультиметра не всегда совпадают с тем, что указано на корпусе. Но рядом с номиналом стоит допуск точности в процентах. Если отклонения в рамках этого допуска, элемент считается исправным. Если нет — надо менять.

Порядок проверки

Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:

• отвертками с разными наконечниками;
• плоскогубцы;
• омметр.

Последовательность действий:

• выключить аппарат — достать вилку из розетки;
• открутить винты и снять кожух;
• разрядить конденсатор;
• снять клеммы с трансформатора;

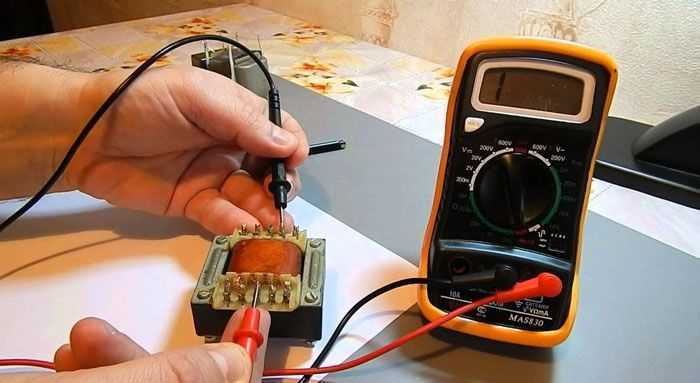

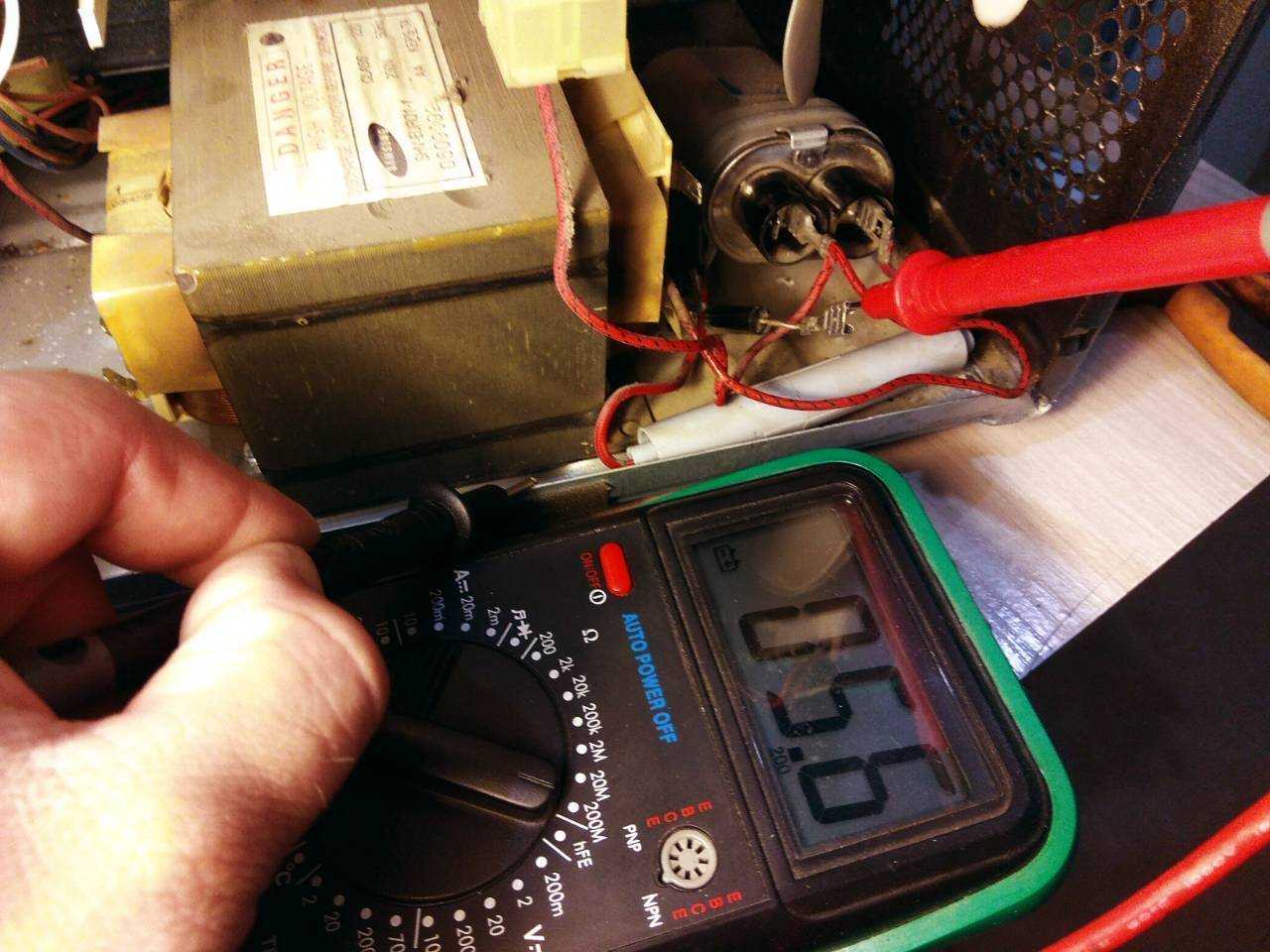

• проверить тестером катушки — если отклонений нет, ставят назад;
• если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
• собрать печь и проверить ее функционирование.

Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.

Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.

Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

• анод-резонатор цилиндрической формы, изготовленный из меди;
• катод, в который встроена нить накала;
• кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

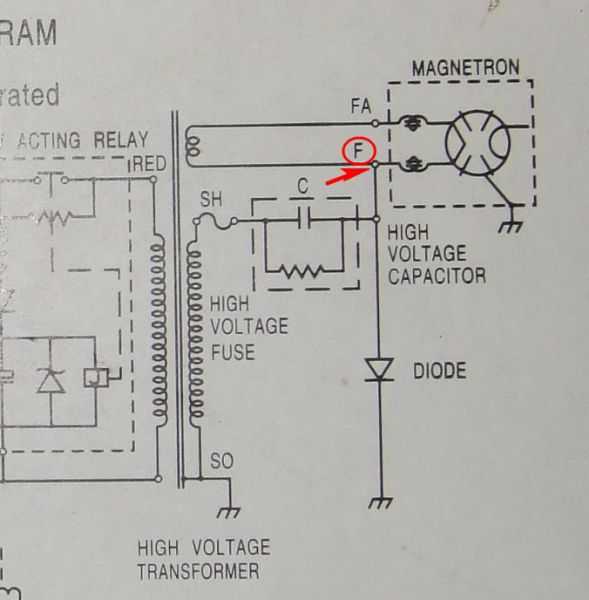

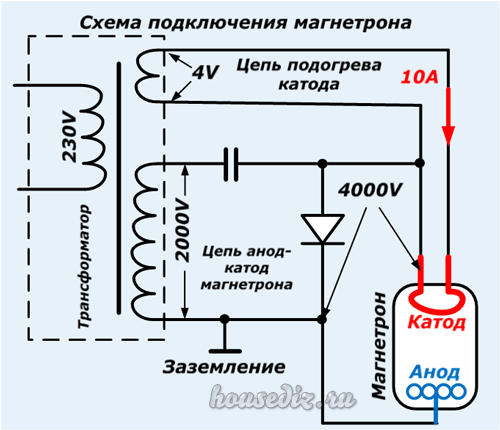

Подключение магнетрона.

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

• видно задымление и явно чувствуется запах горелой изоляции;
• при работе микроволновка издает повышенный шум;
• продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Признаки поломки

Выявить поломку в домашних условиях можно по следующим признакам:

1. Пища плохо подогревается. Если еда не нагревается даже при большой мощности, причина может быть в магнетроне.
2. Появился дым. Вместе с ним на поломку указывают оплавленнные детали внутри камеры.
3. Посторонние звуки во время разогрева пищи. Это похоже на гудение и звон. Притом неисправная микроволновка может издавать звук даже по окончании готовки. Это продолжается в течение нескольких минут.

Если обнаружен любой из этих признаков, микроволновку лучше сдать в ремонт. Если вовремя не провести диагностику и не устранить проблему, могут пострадать другие детали.

Порядок работ по безопасной проверке

Приступая к самостоятельной проверке, необходимо запастись мультиметром (на крайний случай – двухполюсным индикатором со встроенным источником питания), отвертками с различными наконечниками, омметром, плоскогубцами.

Общая схема безопасных работ выглядит так:

• отключают прибор от электропитания;
• откручивая винты, снимают кожух;
• разряжают конденсатор;
• с трансформатора аккуратно снимают клеммы;

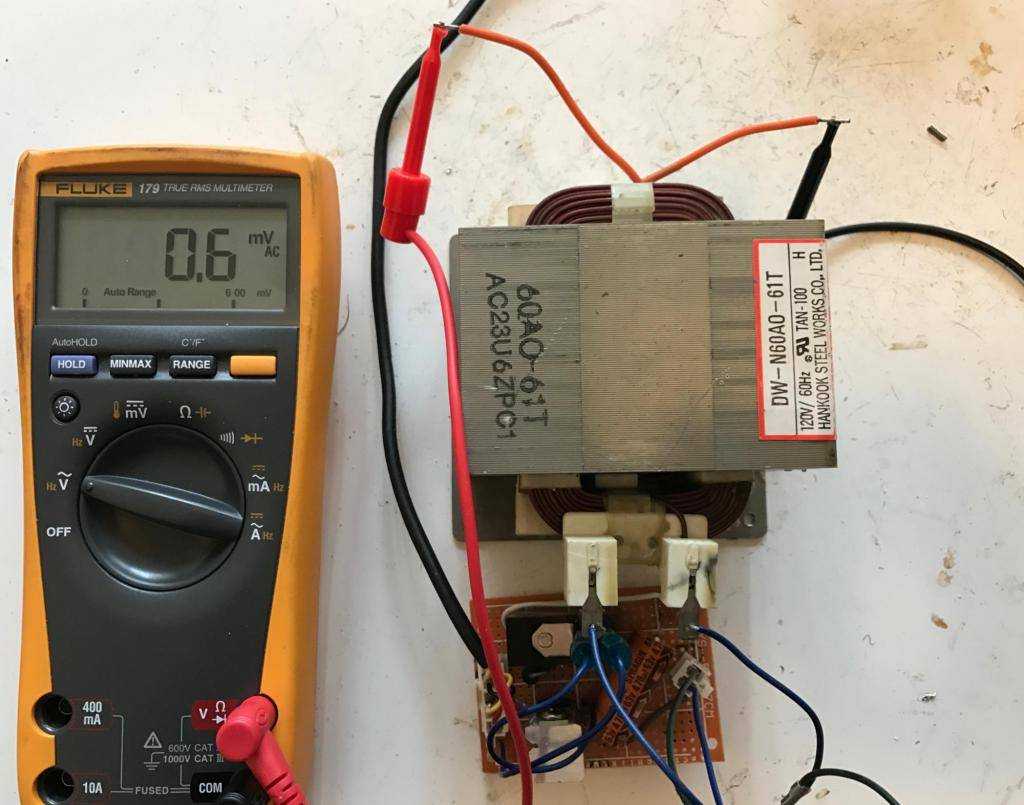

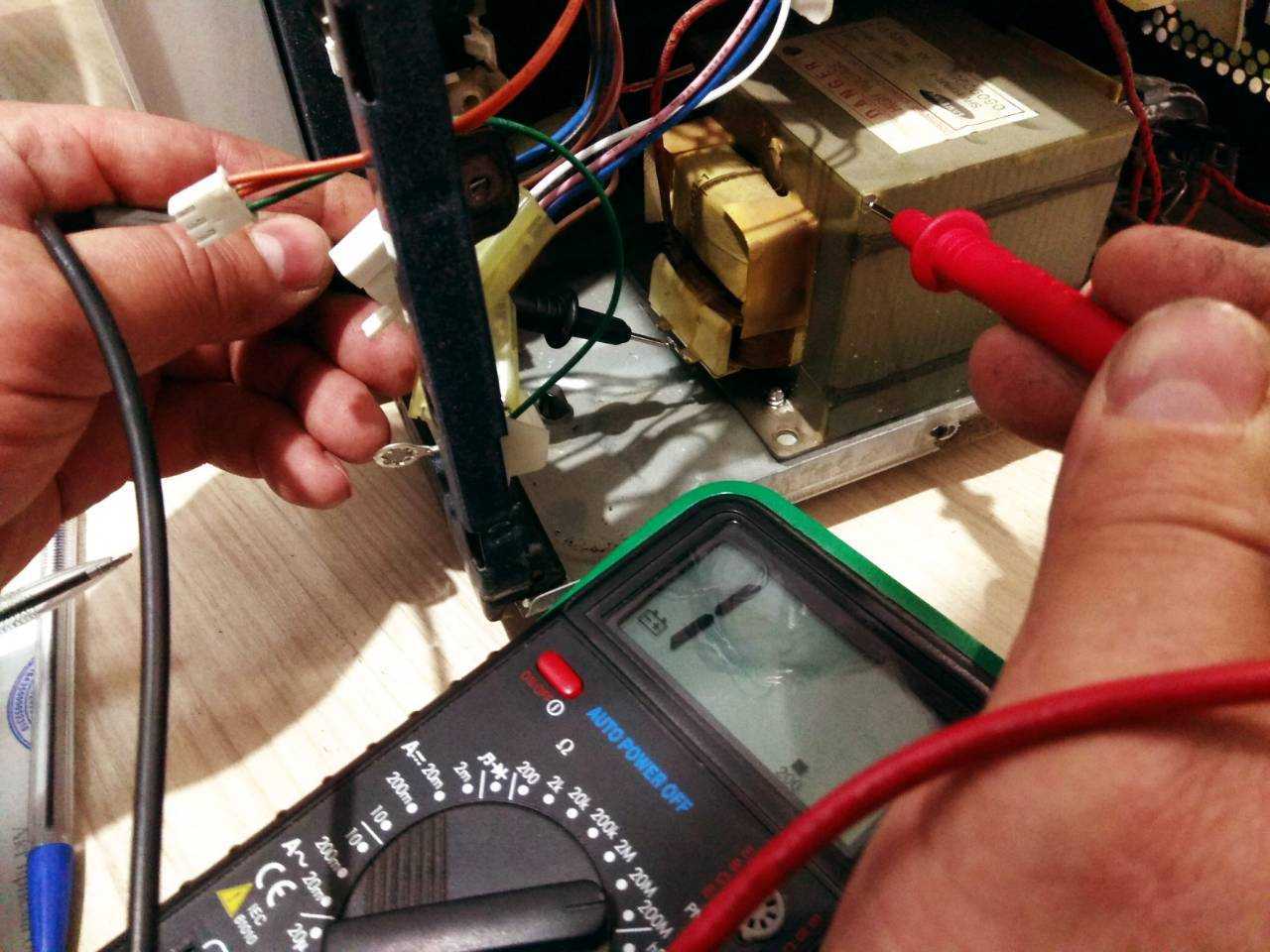

• проверяют его обмотки: если параметры в норме – устанавливают на место и ищут другие причины;
• когда в них находят обрыв или замыкание – выполняют замену устройства;
• печь собирают и проверяют ее работоспособность.

Если после снятия трансформатора на его обмотках видны следы оплавления изоляции, от него исходит сильный горелый запах, то к применению он уже не пригоден, а проверять — не имеет смысла. В этом случае поможет только замена устройства.

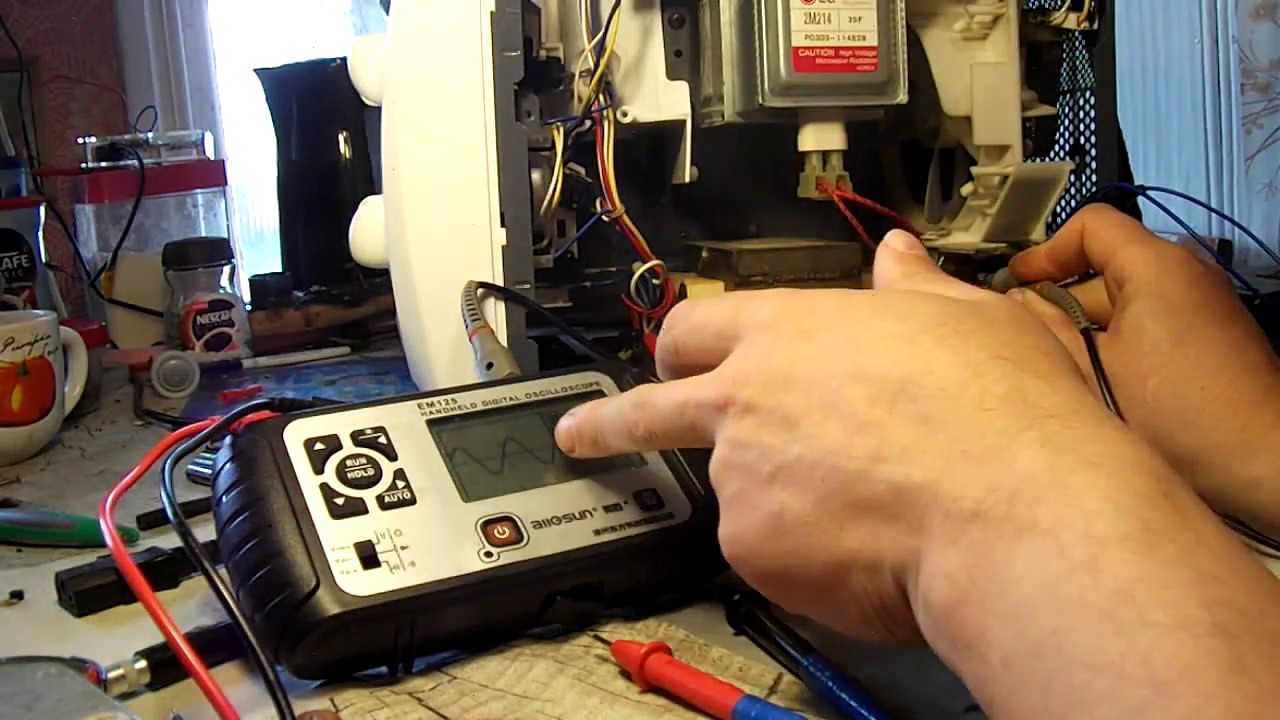

Прежде чем приступать к обследованию трансформирующего устройства, необходимо точно убедиться, что на него поступает питание. Для этого следует мультиметром проверить наличие (предварительно включив прибор в сеть и запустив программу подогрева) в точках подключения первичной обмотки переменного напряжения значением 220 V

Эта работа выполняется предельно осторожно во избежание поражения электрическим током

Наличие высоковольтного конденсатора, способного сохранять электрический заряд, приводит к необходимости его разрядки перед проведением проверочных работ. Это делается простым замыканием его контактов между собой (отверткой, пассатижами) или на корпус при выключенном напряжении.

Порядок проверки

Чтобы проверить исправность высоковольтного преобразователя, нужно вооружиться мультиметром, также понадобятся:

• отвертками с разными наконечниками;
• плоскогубцы;
• омметр.

Последовательность действий:

• выключить аппарат — достать вилку из розетки;
• открутить винты и снять кожух;
• разрядить конденсатор;
• снять клеммы с трансформатора;
• проверить тестером катушки — если отклонений нет, ставят назад;
• если обнаружено повреждение — оборвался провод или произошло замыкание, меняют устройство;
• собрать печь и проверить ее функционирование.

Если прибор после предпринятых мероприятий по-прежнему не работает, следует продолжить поиск неисправностей или проверить устройство под напряжением.

Трансформатор со следами оплавленной изоляции и издающий запах гари не нуждается в дальнейшей проверке: он сломан и не подлежит ремонту.

Высоковольтный конденсатор запросто сохраняет огромный электрозаряд, поэтому перед измерениями его необходимо разрядить. Как этого добиться? Просто замкнуть его контакты друг с другом — это можно сделать, например, пассатижами.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов

Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

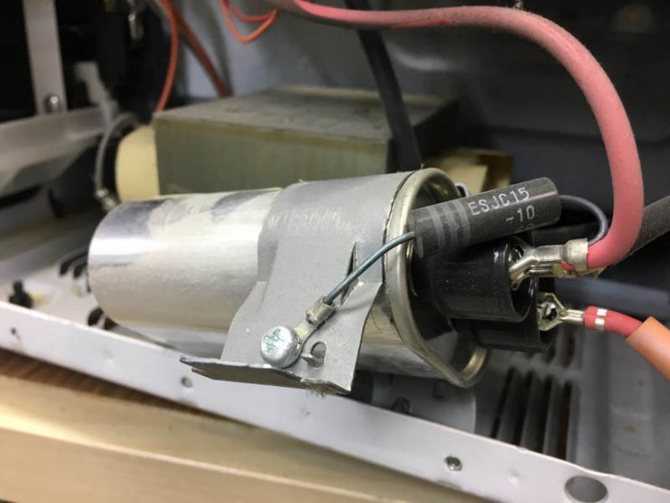

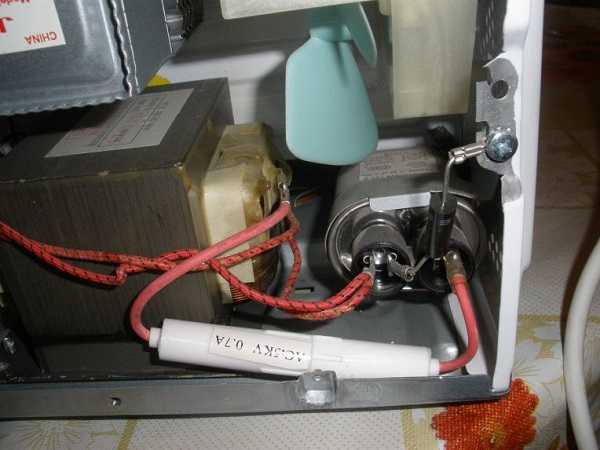

Как найти конденсатор в микроволновке

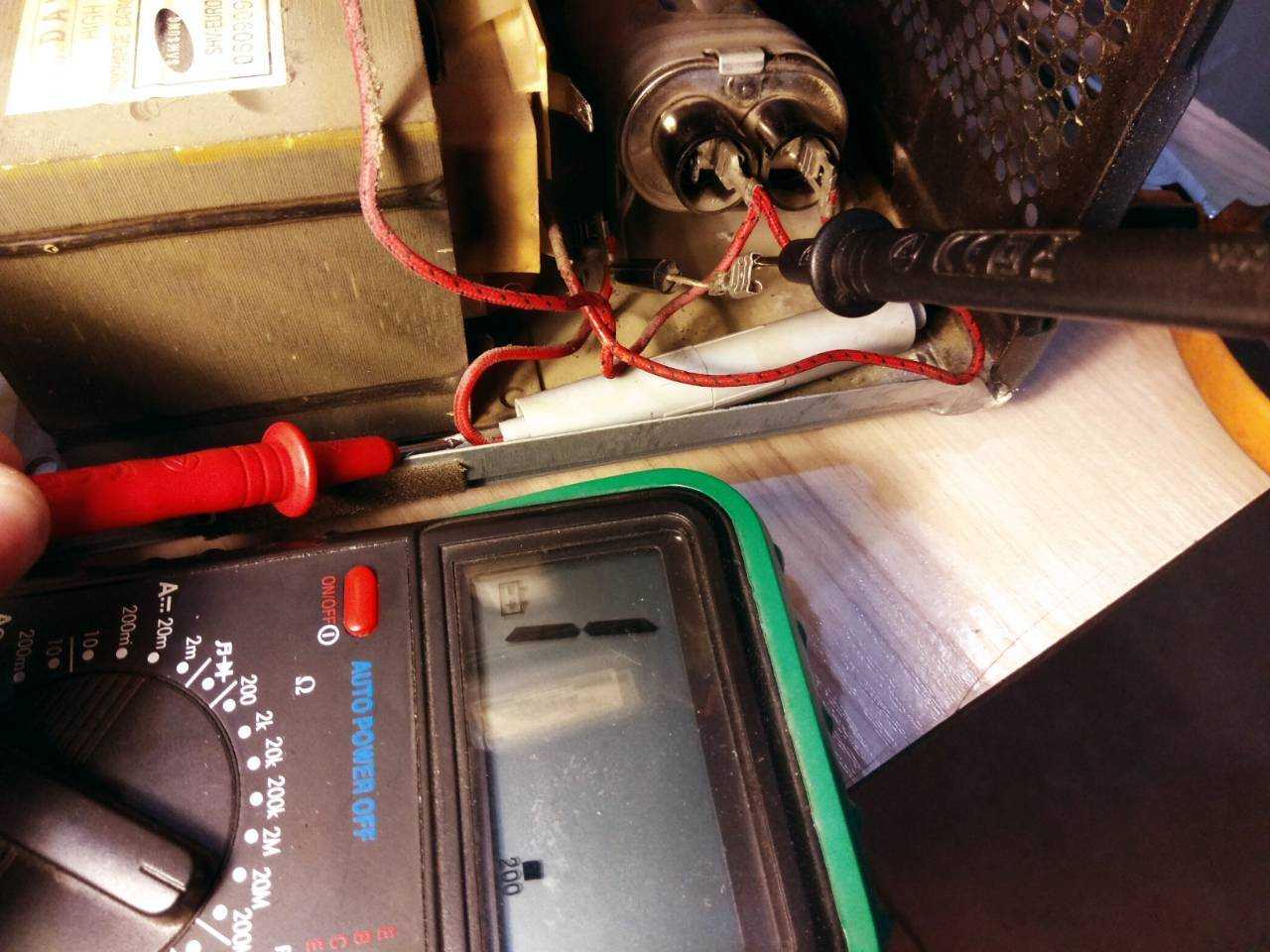

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

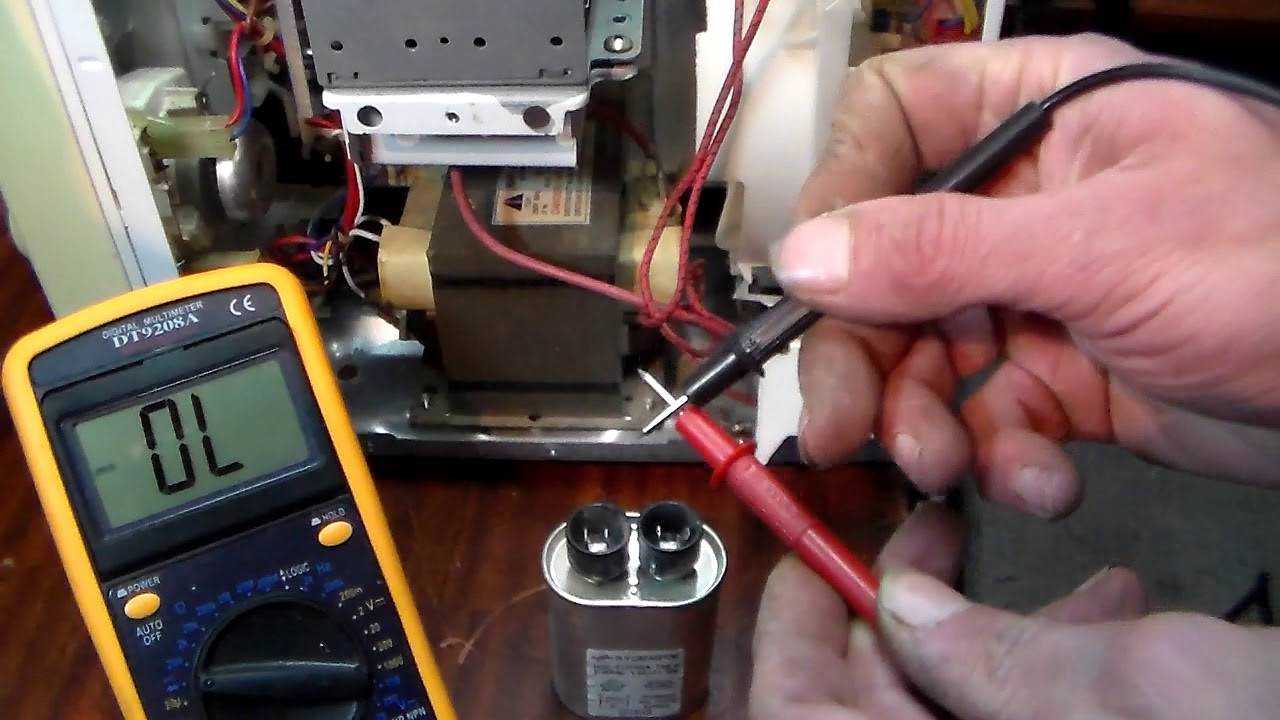

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель микроволновки

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

• Предохранители
• Конденсатор
• Диод
• Трансформатор
• Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

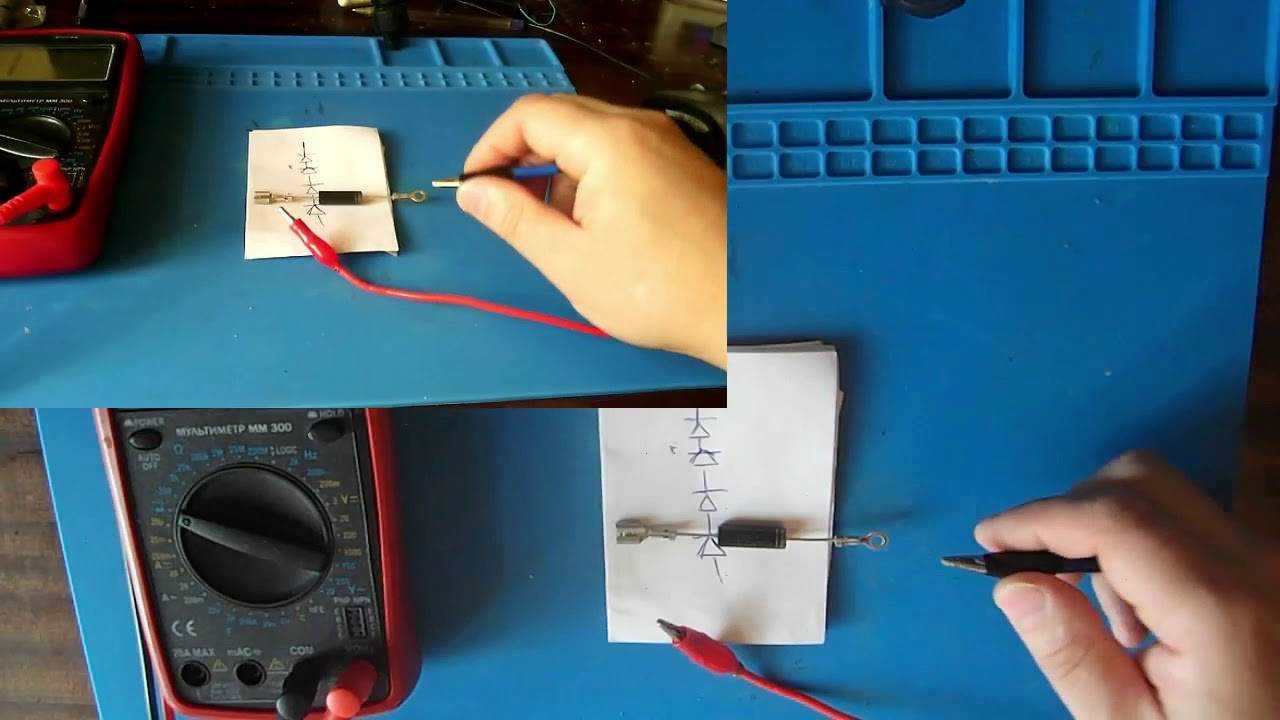

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного конденсатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой

Далее проводится проверка обмоток трансформатора

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

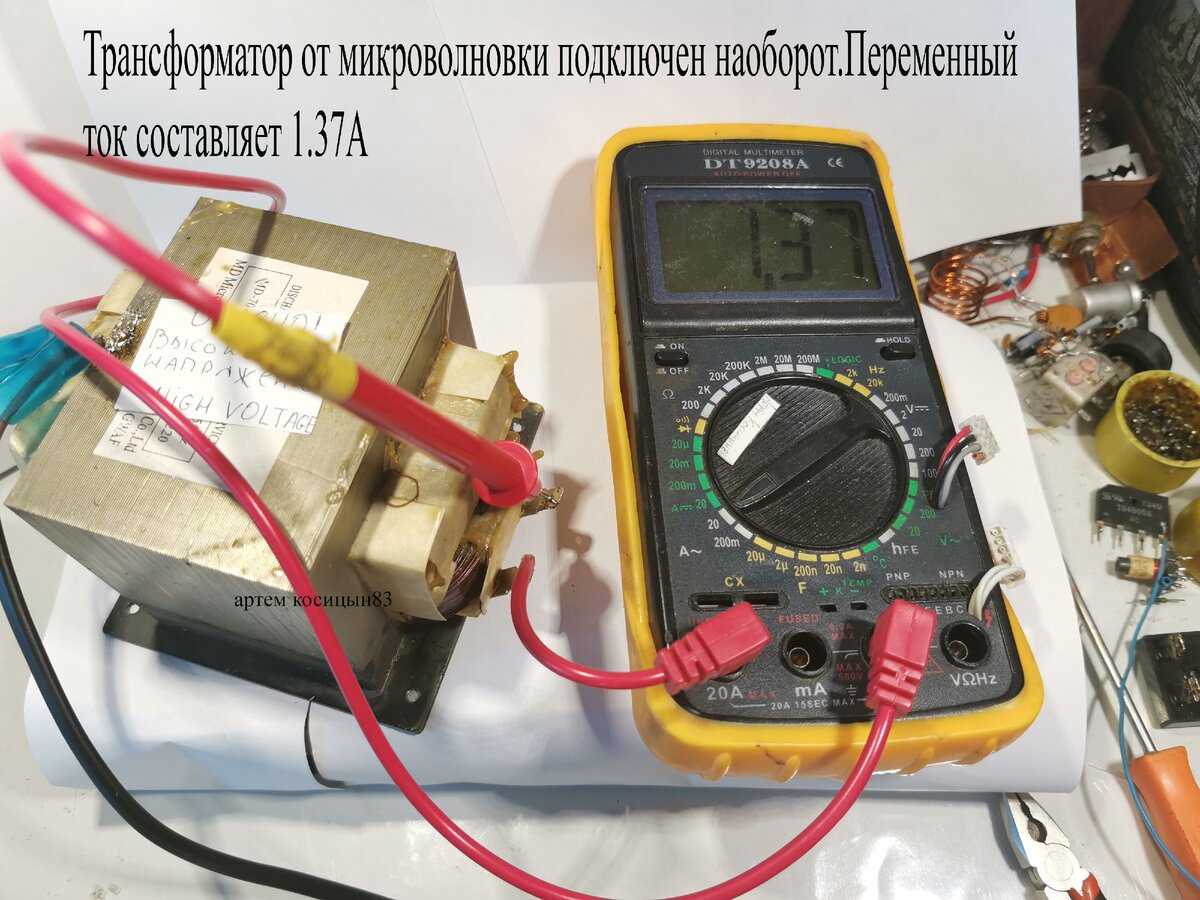

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

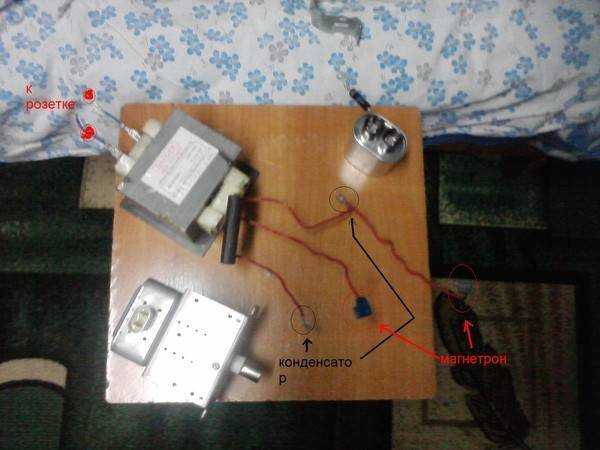

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Как проверить, не выпаивая диод

Светодиоды, установленные на плату, проверяются с помощью щупа. Но, стандартные инструменты могут и не пролезть в разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

• швейные иглы;
• часть кабеля или жилки из многожильного провода;
• канцелярские разогнутые скрепки.

Проводник придется припаять к фольгированному щупу или подсоединить без штекера, получив переходник. Если используется фольгированная пластинка с припаянными кусочками проволоки, необходимо вставить её в соответствующий слот мультиметра и после этого, воспользоваться самодельными щупами.
