Подключение духового шкафа: весь процесс от начала и до конца

Особенности духовых шкафов

Конечно ни одна рачительная хозяйка не может обойтись без духового шкафа. Именно его использование позволяет приготовить в домашних условиях деликатесные блюда, кондитерские изделия, и другие элементы меню, которые не предназначены для каждодневного приготовления. Сегодня рынок предлагает достаточно большое количество этой бытовой кухонной техники, отличающейся своим конструктивным устройством, принципом работы, функционалом, вместимостью и другими особенностями. Поэтому прежде чем остановить взгляд на конкретной модели, и спешить подстраивать под нее кухонную мебель необходимо внимательно изучить все особенности этих приборов.

По способу монтажа духовые шкафы (духовки) делятся на:

• Независимые, которые модно установить в мебельную нишу и легко перемещать с одного места на другое;
• Встраиваемые, которые устанавливаются в мебельных нишах на постоянной основе и их демонтаж производится только при замене мебельных изделий или выходе шкафа из строя.

По способу нагрева духовки подразделяются на:

• газовые, подключение которых должны производить специалисты соответствующих организаций;
• электрические, которые вполне можно смонтировать самостоятельно.

Помимо простоты монтажа электродуховки имеют и другое преимущество по сравнению с электрическими газовыми шкафами:

• нагрев газового устройства осуществляется благодаря сжиганию газа, поступающего через форсунки – горелки в нижнюю (донную) часть рабочей камеры, что создает неравномерность обогрева всего ее объема;
• электродуховки имеют нагревательные элементы, расположенные снизу, сверху и с боков камеры, что обеспечивает более равномерный нагрев, а, следовательно, и повышает качество приготовленных блюд.

Монтаж духовки электрической

Традиционный способ установки духовки — это изготовления специальной тумбы, хотя вы можете встретить много вариантов установки духовок в пеналы совместно с другой встраиваемой техникой.


Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Остаётся только подключить плиту к розетке и установить в корпус. Корпус электрической духовки крепится саморезами к торцам корпуса для духовки через штатные отверстия.

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

Читайте далее: С чего начинается кухня Сборка кухни своими руками Проект кухни своими руками Соединение столешниц под прямым углом Профессиональные секреты надежной кухни Пристеночный бортик или кухонный плинтус – назначение, установка Как выбрать и установить вытяжку на кухне Как сделать простой обеденный стол Установка газовой варочной поверхности и духовки электрической своими руками Как сделать, чтобы дверки закрывались плавно и без стука Как сделать шкаф для сушки посуды своими руками

Как правильно подготовить новую духовку к работе

После монтажа устройство следует избавить от всего, что осталось после распаковки. Еще до первого включения духовка должна прогреться до +25 °C, поэтому если прибор был холодным, то дверцы оставляют открытыми. В дальнейшем печке необходимо прокаливание. Прогревать следует вместе со всеми решетками, противнями и всем, что есть в комплектации и предназначается для внутреннего использования. Затем духовку отключают, открывают и оставляют до полного остывания. Через несколько часов внутреннюю часть духового шкафа, включая все его элементы, моют неабразивными средствами. Сначала работают губкой, а потом все протирают насухо тряпкой или толстой тканью. Для нормального прокаливания хватает 2—3 часов при максимальной температуре — в результате будут устранены технические материалы и жидкости. Одновременно с прокаливанием не помешает задействовать режим конвекции или верхнего нагрева.

К прогреву прибегают также:

1. После мытья.
2. После замены стекла.

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

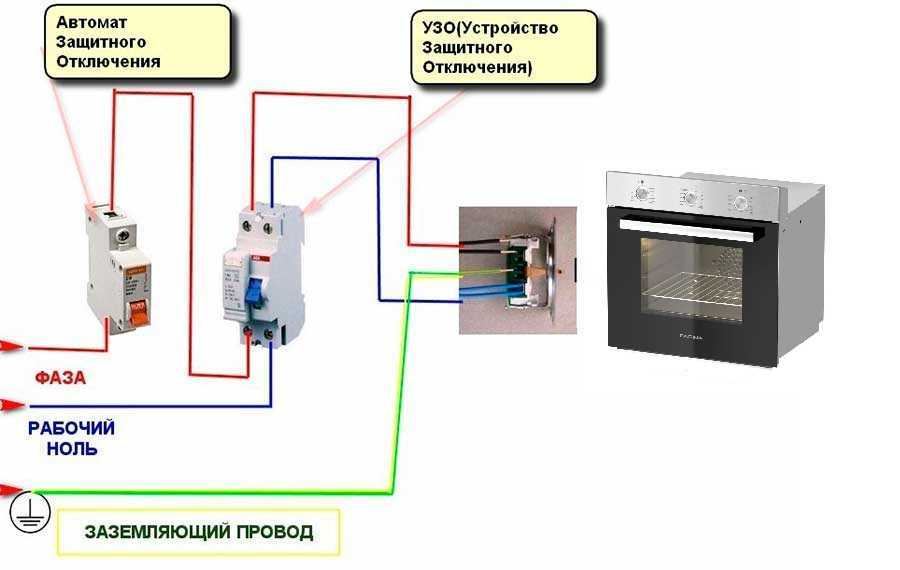

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу. Обычно речь идет о показателе в 16-20 А

Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств

Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Это интересно: Объединение нулевых проводов при подключении стабилизатора — полезно знать

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

1. Подготовка к установке.
2. Монтаж.
3. Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

• Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
• Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
• Внутреннюю часть расположена внутри газового оборудования.
• Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

• отвертка;
• газовый и разводной ключ;
• фум-лента, предназначенная для герметизации и соединения газовых труб;
• мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

1. Приобретение диэлектрика
2. Выбор места для установки
3. Установка диэлектрика
4. Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

• Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
• Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
• Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
• Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Как видите, при желании установить и подключить своими руками новую духовку или варочную панель можно. Проще всего это сделать, если она работает от электрической сети. А вот газовые приборы своими руками устанавливать рекомендуется лишь тогда, когда вы имеете опыт работы с подобными приборами. А вот новичкам лучше обратиться к специалистам по установке.

Всегда ли нужна вытяжка, если есть духовой шкаф?

Красивый декор кухни – естественная потребность человека независимо от того, любит он готовить или нет. Нужна ли помощь специалиста при выборе дизайна? Чаще всего люди самостоятельно создают в доме красоту и уют.

Духовой шкаф становится частью интерьера практически сразу после покупки варочной поверхности с конфорками. Нужна ли вытяжка для духового шкафа? Это лишние расходы, дополнительное место. Она не нужна только тогда, если на кухне есть газовая колонка. Во всех остальных случаях именно она поможет избавиться от пара, запаха, копоти, которыми наполняется окружающее пространство во время приготовления пищи.

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

• необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
• Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
• Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

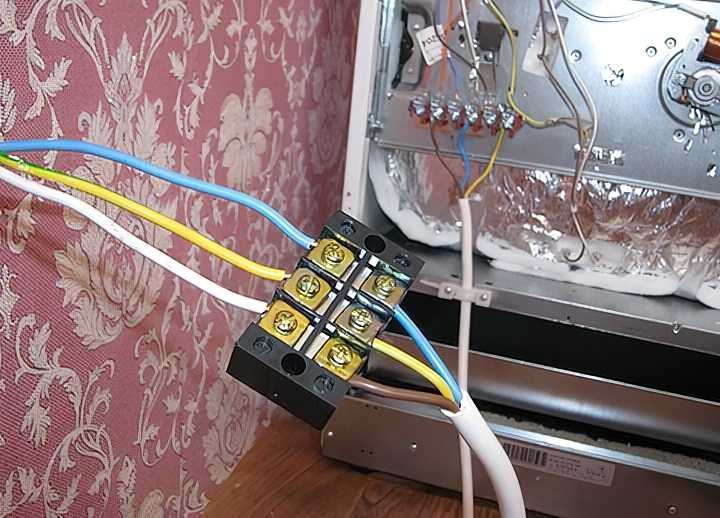

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Как подключить встроенную духовку: особенности установки электрического духового шкафа

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности. Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

1. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.
2. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.

3. Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует. Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто. Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме. Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность. На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Как подключить встроенную духовку фото

В принципе, все. Теперь дело за вами. Единственное, что еще скажу, так это о том, что если вы не уверены в своих силах, то за эту работу лучше не браться. А в остальном все довольно просто, и, по большому счету, бояться здесь нечего – особенно если вы на стадии ремонта позаботились о прокладке отдельной ветки электрического кабеля.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

• у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
• у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

• ширину 60, 90, 45 см;
• высоту 45, 55 – 60 см;
• глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

• помещение должно быть сухим;
• иметь хорошую
• расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

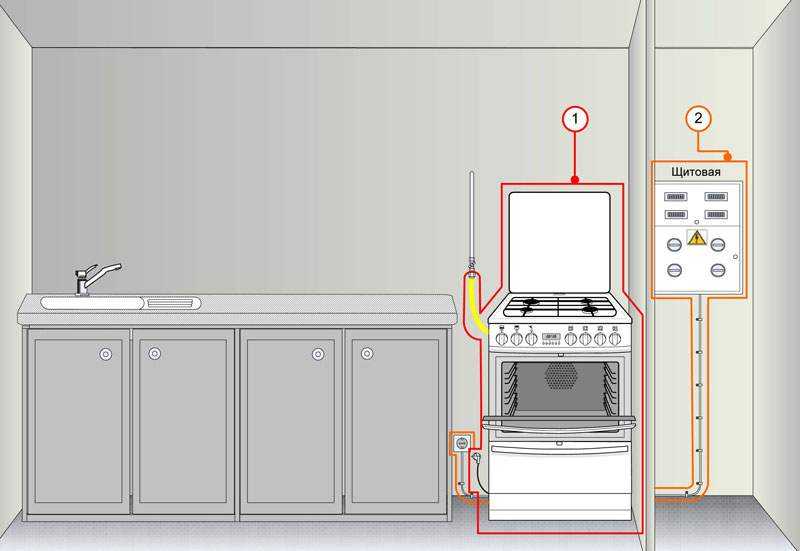

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

Видео: подключение панели в розетку

На видео – правило подключения панели к сети:

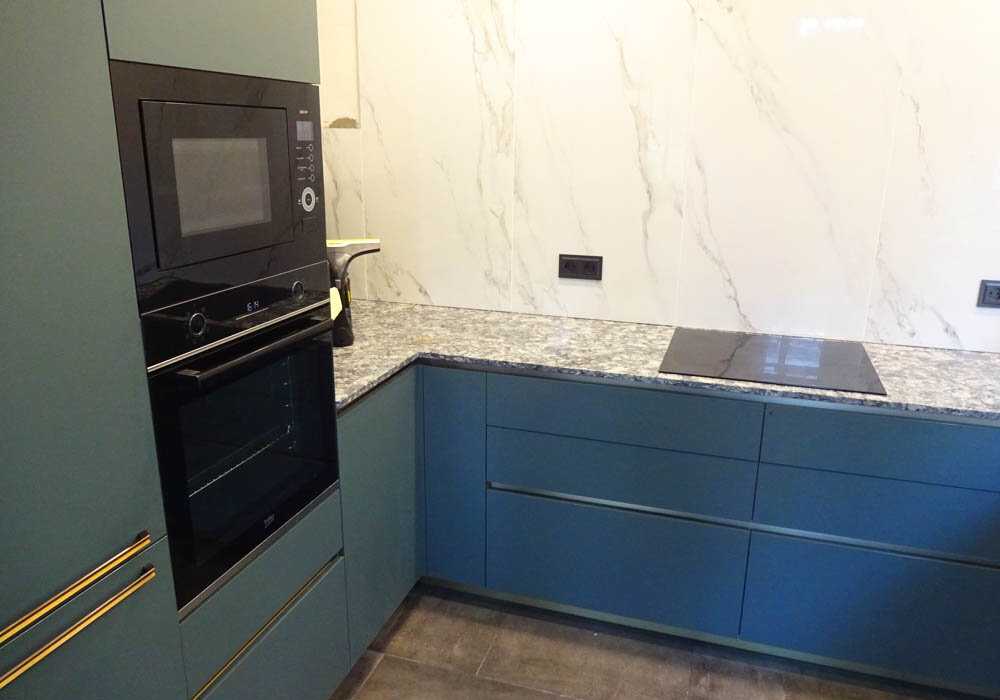

В традиционных кухонных печах духовой шкаф совмещен с варочной панелью. Но не всех хозяек устраивает такой вариант организации рабочего пространства. Чтобы сделать процесс готовки максимально удобным, а интерьер кухни – стильным и компактным, используют специальную мебель для встраивания духовых шкафов.
