Замена жиклеров на газовых плитах в домашних условиях

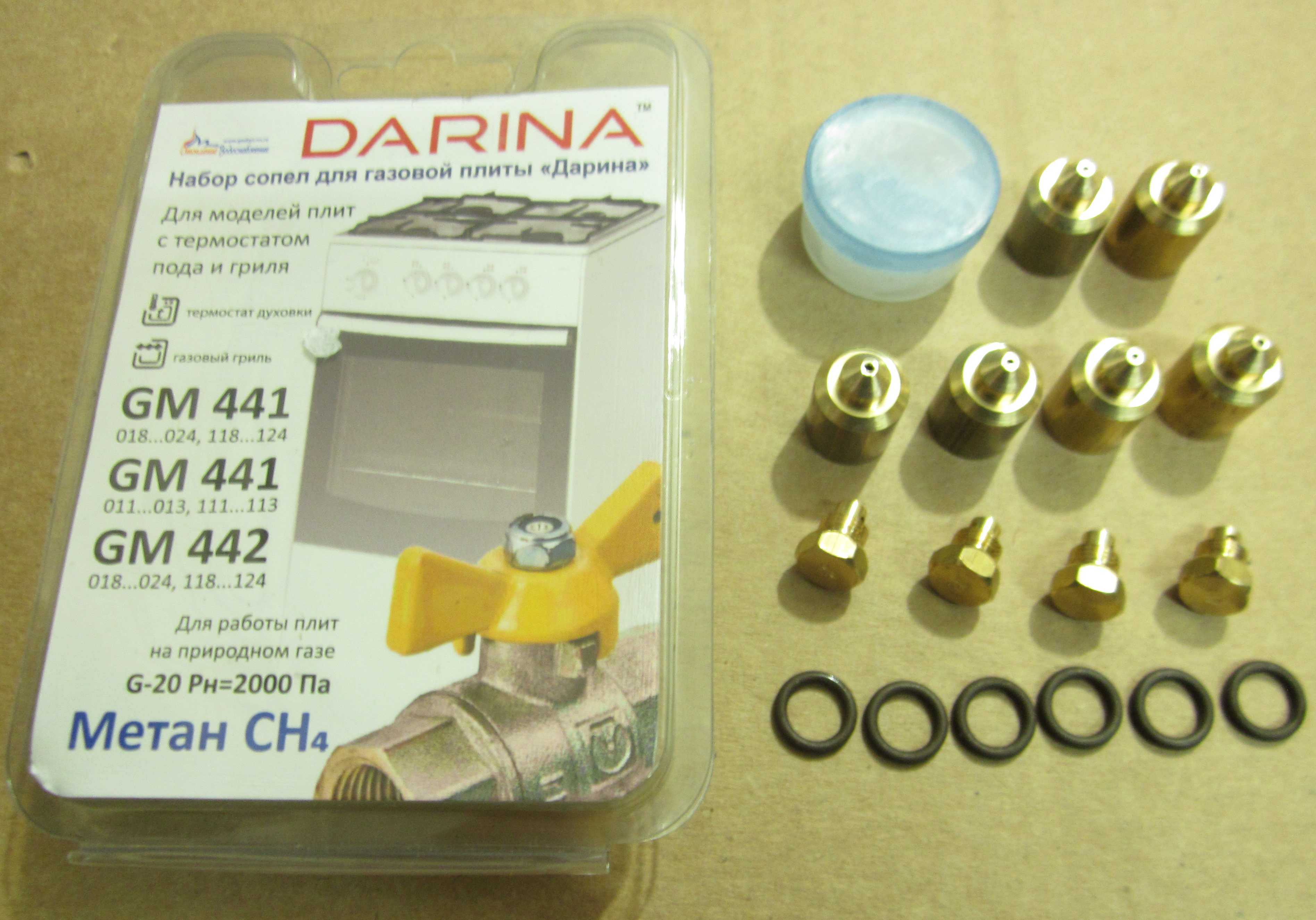

Инструкция по переводу газовой плиты Дарина на сжиженный газ

Инструкция по переводу газовой плиты Дарина на сжиженный газПеревод газовой плиты Дарина на баллонный сжиженный газСначала разберемся с диаметрами сопел.В заводской комплектации плиты, рассчитанной под природный газ, установлены следующие жиклеры:Для горелок повышенной мощности (это две большие горелки) установлены сопла диаметром 123 мкм Для горелок нормальной мощности (это две средние горелки) установлены сопла диаметром 110 мкмДля основной горелки духовки установлено сопло диаметром 145 мкм.

Естественно, когда такая плита без переделки сопел на сопла с меньшим диаметром подключается к баллону с выходным давлением газа в 3000 Па, 300 mbar, можно себе представить, какой факел и копоть выдаст, например, сопло духовки с дырой почти в полтора миллиметра. Там курица станет черной через 30 минут такой готовки. Это неприемлемо.В предлагаемом комплекте для перевода газовой плиты Дарина под баллонный газ представлены сопла следующих диаметров:Но, так как представленный комплект сопел у нас универсальный для всех газовых плит Дарина, одно сопло диаметром 72 мкм останется незадействованным. Оно предназначено для замены сопла, установленного на гриль-горелке. Поэтому, необходимо задействовать и его, если таковая гриль-горелка в плите имеется.Еще один важный моментВот весь этот набор сопел для сжиженного газа для плит Дарина должен уменьшить максимальный расход потребляемого плитой газа до 612 грамм за час. Указанная цифра подразумевает максимальный расход газа на плите, т.е. со всеми пятью одновременно работающими горелками, включая духовку.

Если с этим возникают сложности, то у нас есть редуктор, который без всяких настроек обеспечит стабильное давление на выходе 300 mbar. Корпус бронированный. Сам редуктор неразборный.Замена жиклеров газовой плиты ДаринаИдем к плите. Закрываем газ (если уже подключено).Снимаем решетку стола. вынимаем конфорки. Это быстро и просто. Вот теперь необходимо отделить и снять стол плиты. Делается это так.Стол зафиксирован на плите с двух сторон при помощи пластинчатых фиксаторов. Эти фиксаторы расположены недалеко от передней панели плиты. Поочередно надо чем-нибудь тонким, что пролезет в щель, надавить на каждый из фиксаторов и попытаться приподнять стол. Сначала, с одной стороны, потом то же самое проделываем с другой. Снимаем стол плиты.

Перед нами трубопровод с соплом на конце. Кстати, сопло просто надето на конец трубопровода

Его надо аккуратно снять.При этом красные колечки уплотнения важно не потерять. Именно красное кольцо уплотняет “сидящий” на трубопроводе жиклер

Они иногда могут сняться вместе с жиклером. Это надо повторить со всеми пятью установленными в плите трубопроводами.Меняем сопла (жиклеры) в таком соответствии: 123 мкм меняем на 73 мкм, 110 мкм на 69 мкм. После того, как новое сопло надето, заводим трубку в каркас, берем скобочку и фиксируем ее назад в пазы. Готово.

Замена сопел для перевода газовой плиты Дарина на сжиженный газ закончена.Несколько слов о ВМР – винтах малого расхода.В каждом из пяти кранов конфорок плиты присутствует так называемый винт регулировки малого расхода газа. В чем смысл его регулировки. Он должен быть выставлен всегда в такое положение, когда при положении крана “самое малое пламя” последнее не должно гаснуть. Если Вы поменяли жиклеры и у Вас все нормально, то и нечего туда лезть.Но если одна из конфорок при работе крана в “самом малом пламени” начинает гаснуть, – его надо крутнуть. Хотя на практике такого не случается никогда, поскольку сжиженный газ всегда “богаче на пламя”, чем природный.Поэтому, при переводе с природного на сжиженный таких проблем (с погасанием конфорок при малом пламени) никогда не возникает.Это все. Удачи Вам!Другие новости магазина TSKL.ru:

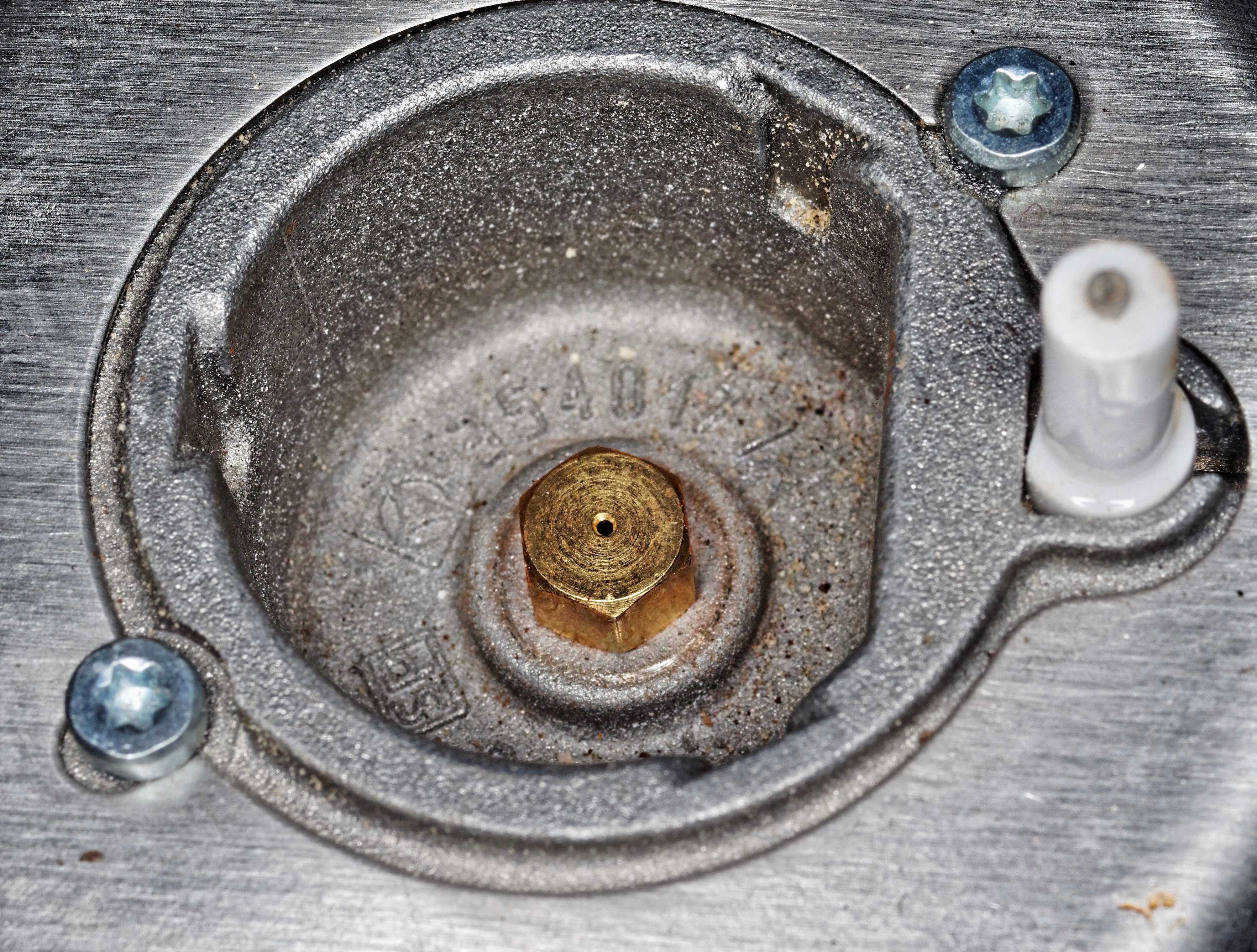

Что такое жиклер?

Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.

Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде

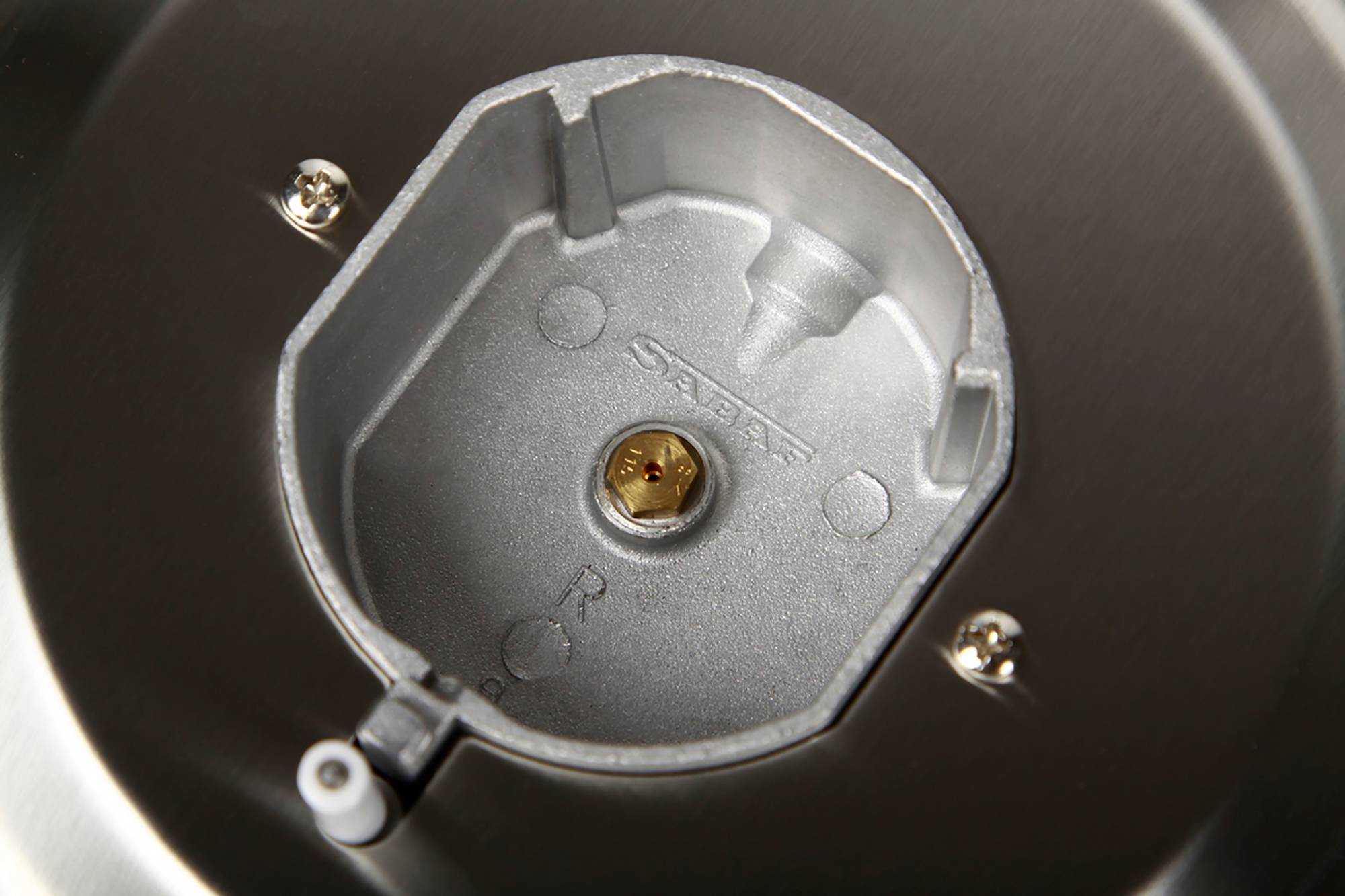

Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.

Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.

Виды жиклеров и их основные характеристики

Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием. В подавляющем большинстве они изготовлены из бронзы.

Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива

На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.

Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).

Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.

Диаметр отверстия в форсунке должен соответствовать давлению газа:

Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).

Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене

Технология очистки форсунок

Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.

Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.

Для очистки жиклеров потребуется:

Универсальные средства – сода либо уксус, средство для мытья посуды;
Чистящее средство для посуды;
Зубная щетка;
Тонкая проволока либо иголка.

Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.

Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.

Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.

Очищенный и просушенный жиклер необходимо установить на место

При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

крестовая отвертка;
набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.

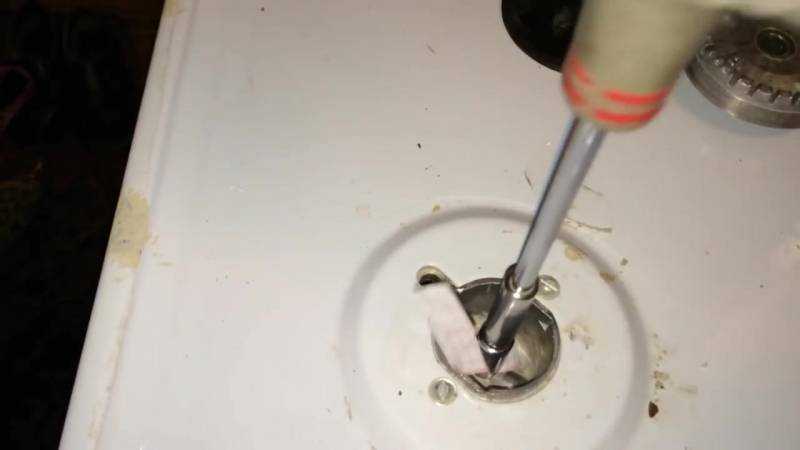

Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

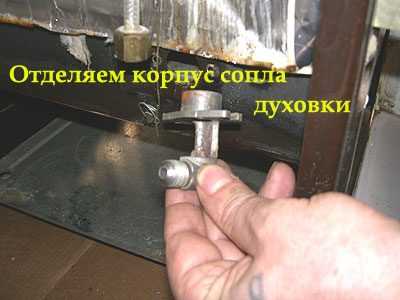

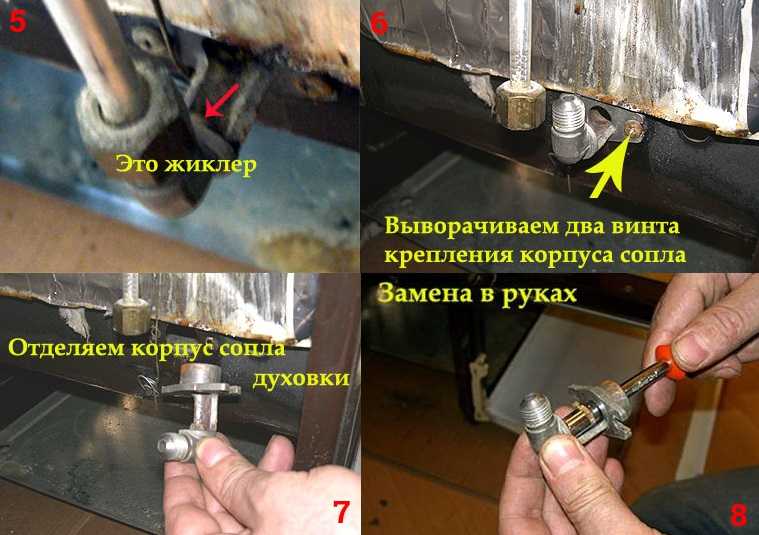

Замену жиклеров в духовке проводят следующим образом:

открывают дверцу духовки и нижний отсек устройства;
вытягивают пол духового отсека;
откручивают крепления горелки;
аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
устанавливают новую форсунку и осуществляют обратную сборку.

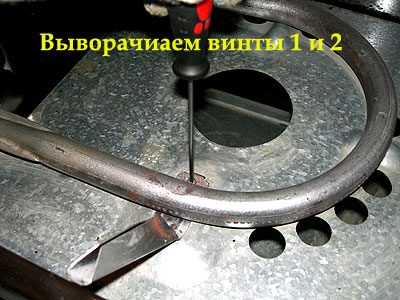

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Обслуживание жиклёра

У большинства популярных моделей известных брендов снимать форсунки для последующей очистки нет необходимости. Достаточно убрать конфорки, чтобы открыть доступ к загрязнённым деталям. В некоторых случаях может понадобится демонтаж варочной панели, если она закрытого типа.

Для очистки сопла подойдёт обычная иголка или медная проволока. Проводим инструмент в отверстие и поворачиваем его вокруг своей оси. Когда игла достигла дна, включаем газ и только потом вынимаем её. Таким образом струя из сопла выталкивает пыль с мелкой грязью наружу. Двух-трёх секунд более чем достаточно для продувки.

Очистка форсунки

Если с обслуживанием на месте возникли проблемы, или конструкция плиты не предусматривает такую возможность, то форсунку необходимо полностью извлечь, прочистить, промыть и высушить. В доброй половине случаев подробная процедура описана в инструкции по эксплуатации к оборудованию.

Необходимый инструмент:

жиклёры– 8-миллиметровый ключ (для пропана на 7 мм);
крепёж конфорок – 14 мм;
гайки трубопровода – 17 мм.

На некоторых специфических плитах крепление может отличаться от указанного. В качестве универсального варианта можно использовать гаечный ключ с меняющимся диаметром головки.

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

Сопла в газовых плитах различных моделей могут располагаться по-разному. Поэтому перед началом работы нужно прочесть инструкцию к вашему устройству

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Возможные неисправности форсунок

Жиклёры – достаточно надёжные элементы и могут прослужить далеко не один год. Меняют их, как правило, в двух случаях: производственный брак или смена типа топлива. Для нормальной работы деталей достаточно просто очистить их от грязи.

Факторы, указывающие на засорение форсунок:

языки пламени с красно-жёлтым оттенком;
конфорка часто гаснет;
периодически меняется интенсивность пламени;
конфорка с трудом или вообще не зажигается.

Замена детали требуется лишь тогда, когда пламя отрывается от рассекателя и плохо контролируется системой подачи топлива. Чаще всего это заводской брак форсунки. Если же подобная проблема наблюдается на всех конфорках, то, скорее всего, неисправен редуктор.

Замена жиклеров для газовых плит под баллонный газ

Жиклеры для газовых плит

Современные газовые плиты работают, как правило, на магистральном (природном) газе и на газе сжиженном, т.е. баллонном. На каком бы газе ни работала ваша плита, для ее нормального, полноценного функционирования необходимы качественные жиклеры.

Жиклер — это очень важная составляющая вашего газового прибора, без которого невозможно поступление газа в конфорку, т.е. невозможна и сама работа газовой плиты, газовой колонки Нева или импортного производства, а также газового котла.

Изготавливаются жиклеры (форсунки) в виде небольшого болта, в верхней части которого посередине находится отверстие. Именно через это отверстие газ поступает к горелке, смешивается с воздухом и при поджиге данной воздушно-газовой смеси образуется пламя, на котором будет готовиться еда.

Жиклеры для газовых плит отличаются по своему предназначению:

— под природный газ

— под баллонный газ (сжиженный)

Как понять, хорошо ли работает жиклер вашей плиты

В каких случаях устройство для подачи газа в конфорку требует замены ?

Представьте, что летом вы уезжаете на дачу, прихватив с собой все необходимое для нормальной жизни вдали от города, в том числе и газовую плиту. Да вот незадача: газовая магистраль не заходит в ваш дом и приходится пользоваться баллонным газом.

Жиклеры для разных видов газа существенно отличаются друг от друга, поэтому замена их в данном случае просто необходима. Кстати, что касается отверстия, расположенного на болте, то диаметры этих отверстий различаются и их величина зависит, как от вида газа (на баллонном газе жиклеры имеют более узкое отверстие, т.к. давление газа, поступающего из баллона, выше, чем у природного топлива), так и от мощности самих конфорок.

К каждой конфорке прикреплен свой жиклер, и даже по величине горелки уже можно определить ее мощность. Чем больше и мощней конфорка, тем большее количество воздушно-газовой суспензии необходимо ей для работы, поэтому чем больше конфорка, тем шире диаметр отверстия жиклера.

Приведу один пример: если ваша газовая плита работает на природном топливе, а это, как правило, газ NG G 20 (т.е 20 mBar), то самая маленькая горелка потребует работы жиклера с отверстием в 0,75 мм, средняя горелка — 0,92 мм. а самая большая — 1,15 мм. Мощная горелка духового шкафа будет ровно и без проблем работать, если к ней присоединен жиклер с диаметром отверстия в 1,20 мм.

При использовании сжиженного газа, как я уже говорил, требуются жиклеры с более узким диаметром отверстия. Чаще всего добросовестные производители газовых плит, продают свой товар с комплектом жиклеров для разного вида топлива, но если в вашем случае этого не произошло, вам придется приобрести этот набор самостоятельно, тем более, что продаются они во-многих магазинах строительных материалов.

Сколько стоят и где купить жиклёры

Тому, кто хотел бы сэкономить на своей собственной безопасности, хочу привести примерный уровень стоимости жиклеров для газовых плит различных марок. Если в вашем доме установлена плита или колонка марки Ariston или Indesit, работающие на сжиженном газе, то жиклер к такой плите обойдется вам в 200 рублей (за один набор или комплект).

К плите марки Zanussi, работающей на природном газе, такой набор будет стоить 230 рублей. Комплект жиклеров для белорусских плит марки Гефест — 150 рублей, а вот за набор для плиты фирмы Gorenje, вам уже придется выложить около 700 рублей.

Найти жиклеры (форсунки) в продаже, часто можно в специализированных магазинах, продающих газовое оборудование, газовые шланги и запчасти для газовых плит. Если же их нет в наличии, то можно заказать напрямую у производителя. Не забывайте о том, что к плитам отечественного российского производства и к импортному продукту не подходят одни и те же устройства, и обязательно учитывайте это при их покупке.

Замена жиклеров своими руками

Итак, выбор вами сделан, остается лишь сам процесс замены жиклеров (форсунок). Вот тут я бы, конечно, посоветовал вам обратиться за помощью к специалисту, но, зная, что наши люди предпочитают любым мастерам собственные руки, скажу что дело это совсем не сложное. Нужно просто неукоснительно соблюдать требования безопасности, необходимые при работе с газовыми приборами.

Поэтому начинаем замену жиклеров с перекрытия газовой трубы. Затем снимаем конфорки, крышку стола плиты, и начинаем выкручивать при помощи шестигранного ключа старые, и сразу на их месте вкручивать новые. Как видите, ничего сложного. Если вы решили поменять устройства в духовке, то сначала снимите горелки — верхнюю и нижнюю и продолжайте работу по тому же сценарию, как при замене жиклеров в газовой плите. Смотрим видео.

Замена форсунок

Специалист газовой службы сможет качественно и профессионально доработать жиклеры. Обладает знаниями и квалификацией, необходимыми для правильного регулирования подачи газа при переходе на другое топливо. Тем более что для использования газа в баллоне необходимо еще подключить редуктор. Но если опираться на данные, содержащиеся в таблице соответствий, арендодатель уверенно справится с такой работой.

В таблице ниже вы можете найти диаметр газовой форсунки, необходимый в зависимости от используемого топлива.

Тип горелки	Тип газа и давление
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленький	0,75 мм	0,43 мм	0,70 мм	0,50 мм
Средний	0,92 мм	0,55 мм	0,92 мм	0,65 мм
Здорово	1,15 мм	0,60 мм	1,15 мм	0,75 мм
Горелка духовки	1,20 мм	0,65 мм	1,15 мм	0,75 мм
Горелка для гриля	0,95 мм	0,60 мм	0,95 мм	0,65 мм

В конфорках

Для тех, кто решил поменять жиклеры своими руками, ниже представлен алгоритм действий, которым необходимо следовать:

для доступа к горелке необходимо снять верхнюю крышку газовой плиты, которая фиксируется саморезами;
затем из перекладины с конфорками следует достать наконечники с насадками, для которых необходимо предварительно найти защелку (внешне напоминающую прищепку), без усилий отжать концы и аккуратно вынуть ее;
затем следует высвободить наконечник из патрубка и снять с газовой трубы;
в наконечнике останется уплотнительное кольцо, которое оттуда придется снять и снова надеть на трубку;
следующий шаг — аккуратно открутить жиклеры торцевым ключом против часовой стрелки (если насадка застряла и не поддается, рекомендуется использовать тиски);
и, наконец, необходимо ввернуть новые сопла в каждый наконечник, а затем снова собрать.

Из-за низкого давления в сети герметизировать резьбовое соединение не требуется. Как смазать уплотнительное кольцо. От точности и правильности выполнения повторной сборки конструкции зависит текучесть горения горелки.

В современных газовых плитах процесс перехода на другое топливо еще проще. Чтобы добраться до конфорок, достаточно снять только решетки с конфорками. После этого наконечники можно легко снять, а форсунки заменить новыми.

В духовом шкафу

Чтобы поменять жиклеры в газовой духовке, нужно сделать следующее:

полностью открыть дверцу духовки и нижнее отделение плиты;
потяните на себя и снимите дно духовки;
откручиваем элементы крепления газовой горелки и снимаем ее сбоку;

слева в специальном футляре спрятана форсунка (если плита долго не использовалась, жиклер легко открутится из этого положения, а если форсунка успеет прилипнуть, необходимо продолжить разборку, чтобы чтобы не порвать нить);

обработать застрявшую нить керосином или WD-40 и для удобства откручивать жиклер тисками (при необходимости);
установить новую форсунку.

Затем нужно аккуратно собрать духовку в обратном порядке.

Зачем нужно очищать конфорки

Хоть горелки на плите меньше всего подвержены загрязнениям, периодически возникает проблема их слабого горения или смена цвета газа. А если плита еще старая да неухоженная, пламя и вовсе может исчезнуть. Причиной тому может быть слабая подача горючего или грязные рассекатели конфорок, загрязнение форсунок.

При готовке еды не редко можно залить плиту бурлящей водой, жиром, вскипевшим молоком и т.д. Страдает не только поверхность бытовой техники, но и конфорки. Зачем же нужно периодически очищать рассекатели?

Чтобы не было жира, остатков еды, которые не горели бы вместе с газом и не выделяли неприятный запах.
Чтобы загрязнения не задерживали газ на выходе из рассекателей.
Чтобы засорения не привели к полному выходу из строя кухонного оборудования.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

установка баллона;
подключение к плите;
подключение к баллону;
проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

на улице в специальном металлическом ящике;
в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

расстояние от него до плитки должно составлять не более 1 м;
запрещается установка внутри дома при наличии более 2-х этажей;
нельзя располагать баллон в подвальном помещении;
расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

подготавливается мыльный раствор;
губкой (тряпкой) раствор наносится на места соединений;
если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.
