Как сделать очки виртуальной реальности своими руками. делаем очки виртуальной реальности в домашних условиях

Как создать что-то в виртуальной реальности?

Современная виртуальная реальность сегодня находится только на старте развития, поэтому со сложностями сталкиваются как пользователи, так и разработчики. После углубленного изучения VR-нюансов у меня лично проснулось огромное желание переметнуться из числа первых в сумбурные ряды вторых — есть перспектива, и это очевидно.

Шататься по бесформенным форумам в поиске необходимой информации бессмысленно, поэтому нашел достойный бесплатный курс обучения от Microsoft. Некоторые предлагаемые им видео-уроки использовал для подтверждения написанного выше. С его помощью обещают научить самостоятельно создавать виртуальную реальность на Unity и DirectX/C++. Может, скоро перенесу весь iPhones.ru в VR. Хотели бы увидеть что-то подобное?

iPhones.ru

Описываем сложное простыми словами. Несколько лет назад виртуальная реальность у большинства из нас ассоциировалась с научной фантастикой из далекого будущего. Удивительно, насколько быстро все поменялось. Виртуальная реальность набрала обороты, и мир радостно её принимает. Уже к концу этого года практически все ключевые игроки IT-рынка выпустят VR-шлемы. Все они концептуально разные, но конечная цель одна —…

Рассказать

Добро пожаловать в матрицу

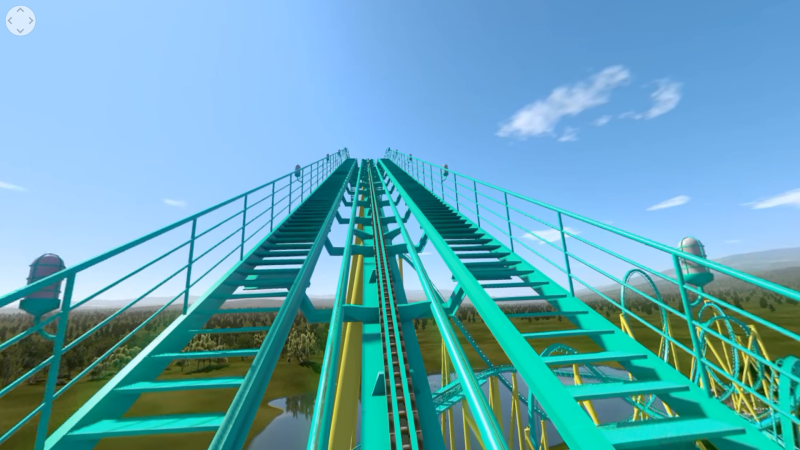

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности. Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма. Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке. Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов. Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

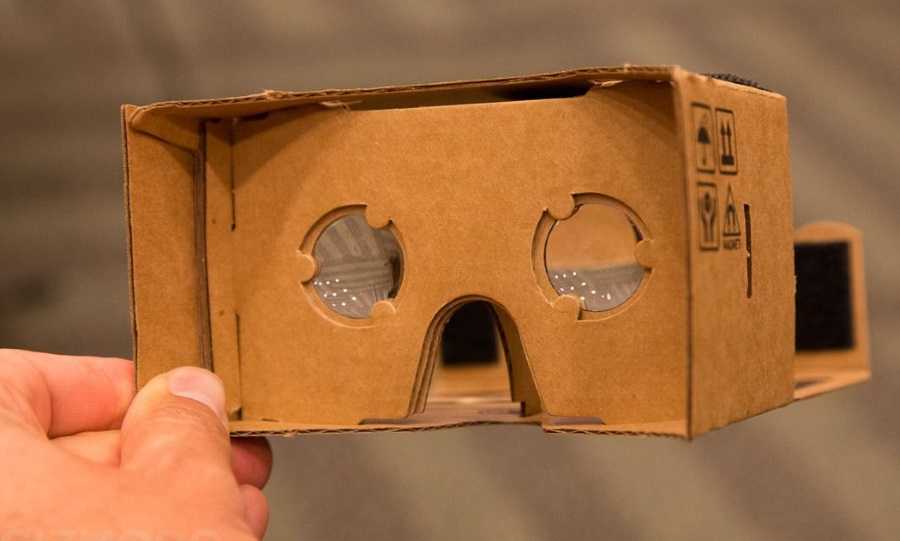

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон

Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

Внутреннюю поверхность корпуса очков стоит выкрасить в черный цвет. В поле зрения каждого глаза попадает чуть больше половины экрана. Создается ощущение просмотра в кинотеатре, когда кроме экрана видны боковые стенки, пол и потолок. Черная краска позволяет избежать ненужных отражений и бликов, помогая сфокусироваться на экране.

И последний совет: предлагая кому-либо испытать ваши новые VR-очки, заранее приготовьте второй смартфон или камеру. Скорее всего, вам захочется снять испытателя на видео. Нарочито «картонный» дизайн VR-очков обманчив: самодельное устройство создает неожиданно сильный эффект погружения в виртуальный мир, вызывая бурю эмоций у зрителей.

www.popmech.ru

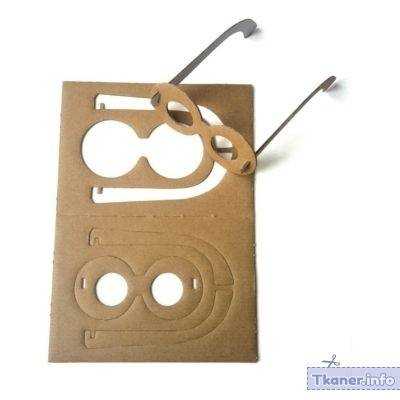

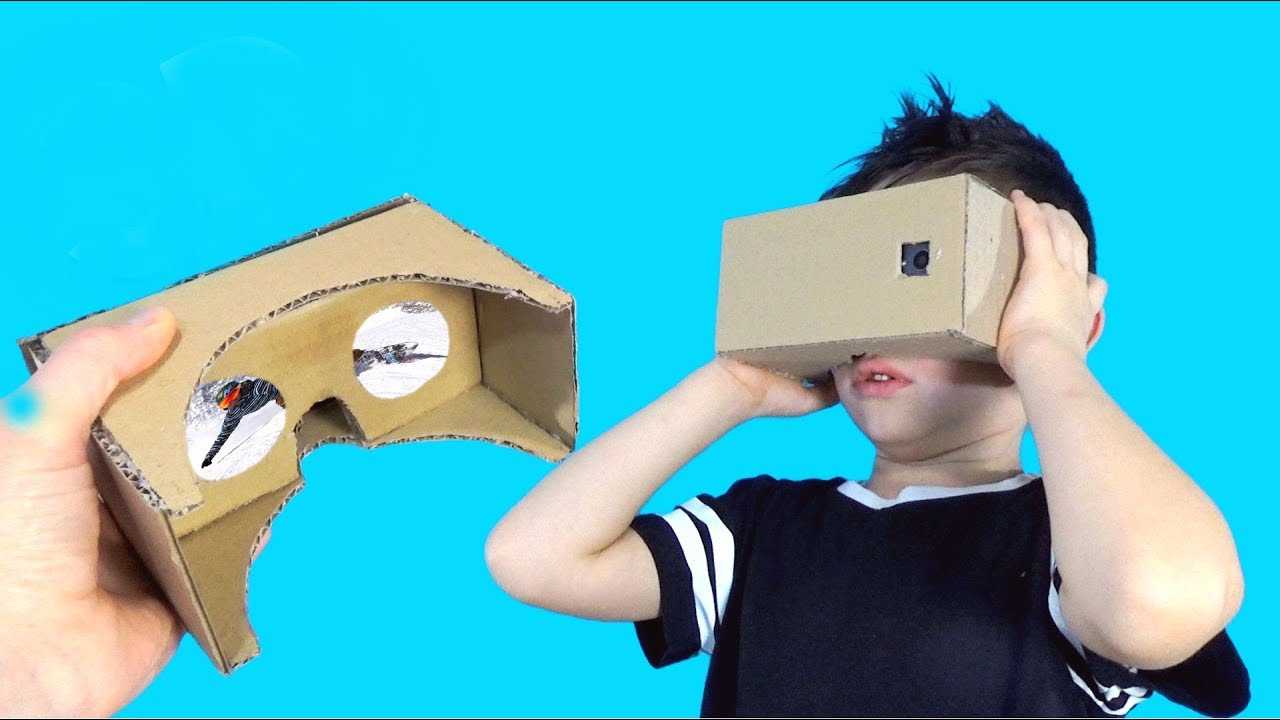

Как можно сделать очки из картона

Особой подготовки для изготовления очков не потребуется. Сможете обойтись тем, что всегда есть под рукой: картоном, цветной бумагой, кисточками, карандашами, клеем, ножницами и степлером.

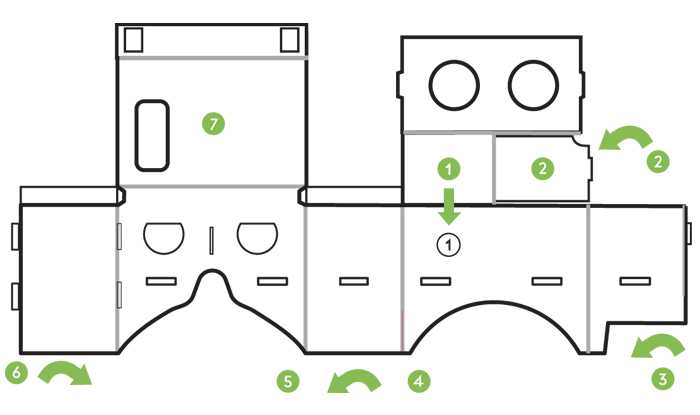

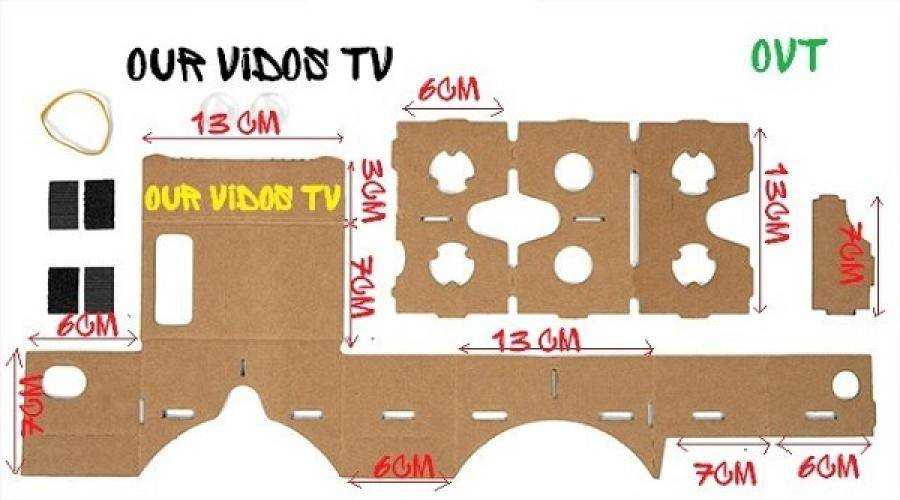

Начинать будем с поиска шаблона. Поскольку очки детские, необязательно выбирать основание с круглыми прорезями. Можно сделать окуляры в виде сердечек, звездочек, с заостренными или прямоугольными краями – все, что подскажет вам фантазия.

Изображение с шаблона нужно перенести на картон. Таких заготовок лучше сделать сразу две для прочности. И еще одну такую же деталь нужно вырезать из цветной бумаги. Не забудьте также нарисовать и вырезать две пары дужек, предварительно измерив расстояние от глаз до ушей у ребенка.

Теперь приступаем к монтажу нашего изделия. Склеиваем две картонные заготовки между собой. Если картон белый только с одной стороны, то приклеиваем изнаночную сторону к изнаночной, и тогда заготовка получится белой с обеих сторон. Теперь нужно приклеить сверху заготовку из цветной бумаги. Осталось только присоединить дужки к основе степлером и можно примерять обновку.

Подключение к ПК

Настроить очки для ПК можно только по инструкции производителя, так как лучшие модели VR очков и шлемов имеют свои нюансы по калибровке и установке камер или лазерных считывателей. Однако существуют программы, которые позволяют синхронизировать ПК, очки и смартфон. Итак, на устройства, которые поддерживают VR очки, потребуется установить определенный софт. По отзывам, лучшим вариантом является приложение Trinus VR на Андроид и Trinus VR Server для ПК. Принцип работы здесь следующий: смартфон дублирует приложение с ПК на шлем и выступает промежуточным звеном.

Первый этап настройки – установка приложений на ноутбук и смартфон. После этого их лучше всего перезагрузить, чтобы все работало корректно.
Теперь запускаем приложение Trinus VR Server на ПК и выбираем способ соединения гаджетов. Пользователи отмечают, что удобнее всего для подключения пользоваться USB соединением ПК и смартфона, так как по Wi-Fi связь не всегда стабильная, скорее всего, это особенность софта.
Выставляем настройки графики. Последние индивидуальны для разных устройств, поэтому здесь все необходимо делать в соответствии с возможностями техники.

После выполнения вышеперечисленных действий остается лишь запустить игру.

Совет! Для управления лучше всего использовать геймпад. Отличным вариантом является джойстик от Xbox, который отлично синхронизируется с Windows.

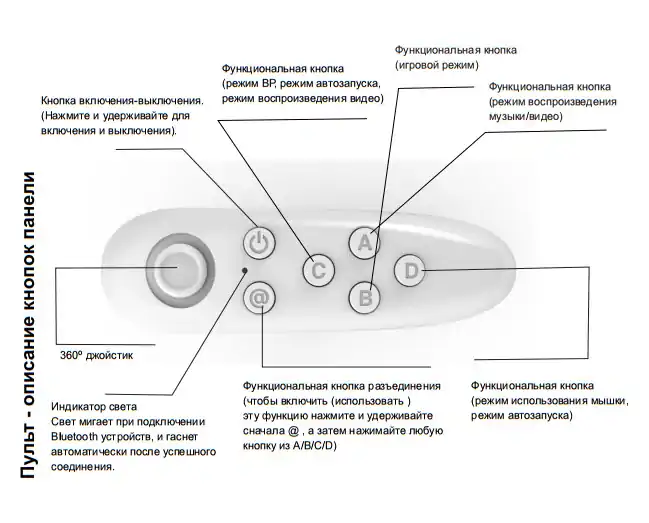

Правила эксплуатации для Андроид

A: Режим воспроизведения видео или музыки

Для режима воспроизведения музыки используется @+A. Здесь vr box настройка джойстика позволит регулировать громкость в стандартном режиме. Можно ставить на паузу или воспроизведение. Для регулировки громкости используют C/D.
Некоторые бренды смартфонов осуществляют проигрывание видеороликов в режиме музыки. Для пауз, проигрывания и быстрой перемотки во время зажатия кнопки – А.

В: игровой режим

Комбинация @+B применяется в горизонтальном положении для игрового режима. Важна vr box джойстик настройка, чтобы контролировать направление. А – для прыжка, D – для стрельбы. Это зависит от клавиатуры смартфонов различных брендов.

С: режим проигрывания видеороликов, режим ВР

@+C запускает режим ВР. В самой игре направление необходимо контролировать джойстиком. Для прыжка и стрельбы – внешние кнопки.
@+C подразумевает автоматический запуск. В смартфонах некоторых брендов данная функция не поддерживается. При помощи сочетания кнопок @+D можно активировать режим применения мышки.
Проигрывание видео включается @+C, а джойстиком контролируется быстрая прокрутка назад или вперед.

D: режим автоматического запуска, режим использования мышки

@+D активирует режим применения мышки, в случае контролирования мышки джойстиком. Для громкости – C/D, для завершения и подтверждения – A/B.
В некоторых смартфонах отсутствует режим автозапуска. Поэтому рекомендуется работать с режимом применения мышки.

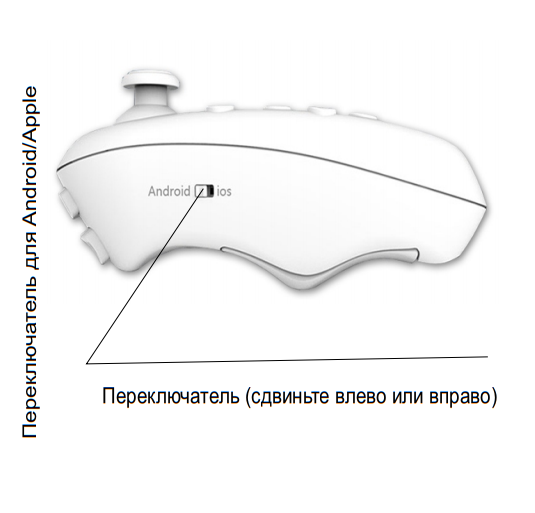

Е: Apple IOS

Требуется осуществить переключение боковой кнопки на IOS. Это обеспечит мобильное соединения с закрытой IOS. Кнопка А – беззвучный режим, С/В – уменьшение и увеличение громкости, С – режим автозапуска.

Microbits

В проекте используются 2 Microbits для отслеживания ориентации головы и рук. Один Microbit подключен к моему ноутбуку с помощью USB-кабеля. Это нужно для двух целей: 1) для питания Microbit 2) Отправки объединенные данных отслеживания с обоих Microbits на ноутбук для обработки через USB (через виртуальный последовательный драйвер Mbed).

Второй Microbit работает от батареи. Он отправляет данные компаса, и наклона (вперед/назад и вправо/влево) в Microbit 1, используя функцию радио. Эти данные добавляются к данным, полученным на Microbit 1.

Данные, отправляемые с каждого микробита, представляют собой последовательность чисел, относящихся к каждому навзанию компаса, наклону. Пример строки данных Microbit 1, отправленных из Visual Basic в Blitz3D.

Вывод:

XYZ это компас и наклон для Microbit 1

ABC — это компас и наклон для Microbit 2 (компас не используется)

Утилита Visual Basic считывает этот поток данных и разделяет строки XYZABC на отдельные фрагменты.

Текстовый файл выводится на Blitz3D, как показано ниже:

Вывод:

Blitz3D читает каждую строку и интерпретирует каждое значение как ориентацию на 3D-камеры или объект оружия на сцене. Поскольку поток постоянен, обновление экрана происходит в реальном времени.

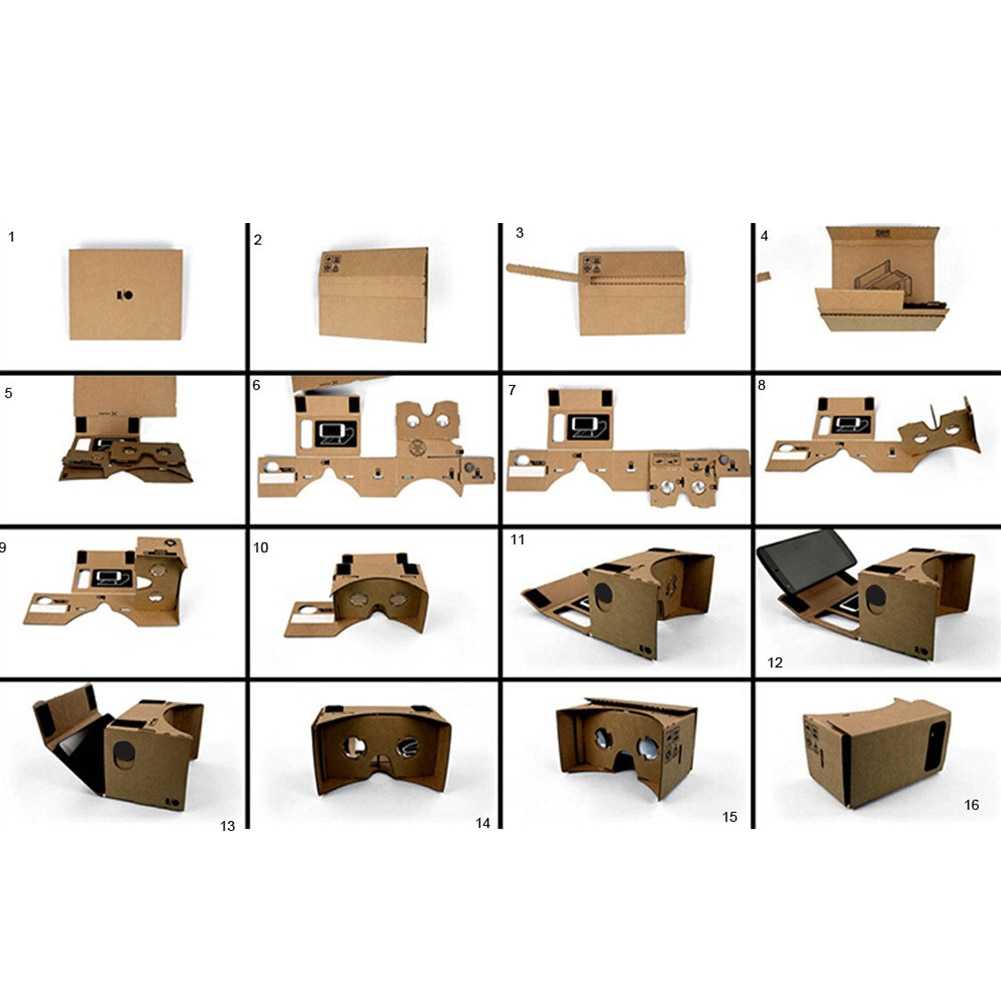

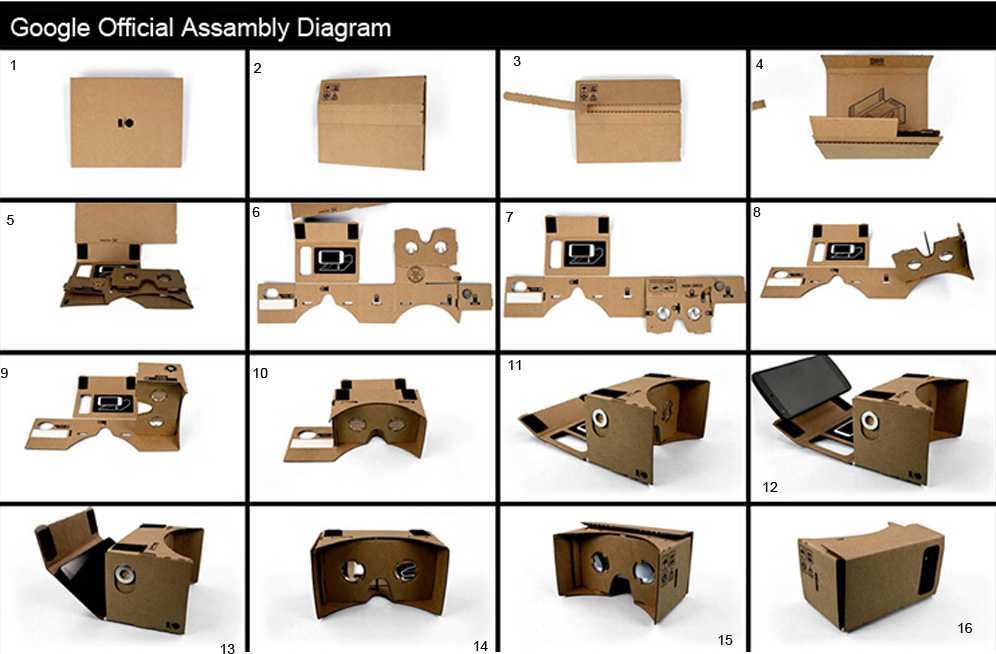

Видеоинструкция по сборке

Помните, что вырезать картон, а затем склеивать детали придется с предельной осторожностью и точностью. Стоит ли игра свеч? Не лучше ли приобрести готовый набор, который достаточно собрать из готовых частей или получить уже в собранном виде?. На Aliexpress можно найти неплохие варианты за пару-тройку баксов

А на полках магазинов полно готовых Кардбордов в безумно ярких, стильных расцветках, с изображением героев сериалов, фильмов и видеоигр. Такие шлемы позволят регулировать расстояние оптики, что гарантирует безопасность очков для зрения, а крепления будут надежными. Плюс ко всему, такие магазины кладут в комплект приятные дополнительные аксессуары: от NFC-чипа до качественных наушников. Правда, за такой вариант придется распрощаться с $10-30 и решить вопрос с доставкой, прямой транспортировки от Google до адреса в Россию нет

На Aliexpress можно найти неплохие варианты за пару-тройку баксов. А на полках магазинов полно готовых Кардбордов в безумно ярких, стильных расцветках, с изображением героев сериалов, фильмов и видеоигр. Такие шлемы позволят регулировать расстояние оптики, что гарантирует безопасность очков для зрения, а крепления будут надежными. Плюс ко всему, такие магазины кладут в комплект приятные дополнительные аксессуары: от NFC-чипа до качественных наушников. Правда, за такой вариант придется распрощаться с $10-30 и решить вопрос с доставкой, прямой транспортировки от Google до адреса в Россию нет.

Если желаете сэкономить на VR и хотите разобраться в сборке шлема, то ищите компоненты или купите готовый набор для склейки. Если желаете наслаждаться виртуальной реальностью без риска для зрения, без лишней траты времени и хотите, чтобы аксессуар радовал дизайном, а главное – готовы заплатить несколько десятков баксов, то приобретайте готовый девайс. В любом случае, экономия существенна по сравнению с конкурентами, выпускающими пластиковые корпусы.

Как работают VR-очки

Существованием этой технологии мы обязаны устройству человеческих глаз. Благодаря бинокулярному зрению (зрение, в котором используются два глаза) мы можем различать не только цвета, но и глубину — так мы определяем расстояние до объектов и поэтому не врезаемся в препятствия.

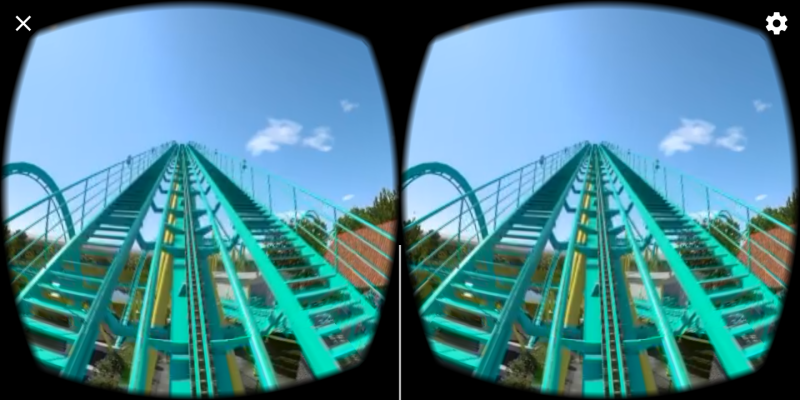

Что видит мозг

Картинки почти идентичны, но можно заметить, что ракурсы немного различаются. Мозг накладывает эти изображения друг на друга так, как это показано на схеме ниже:

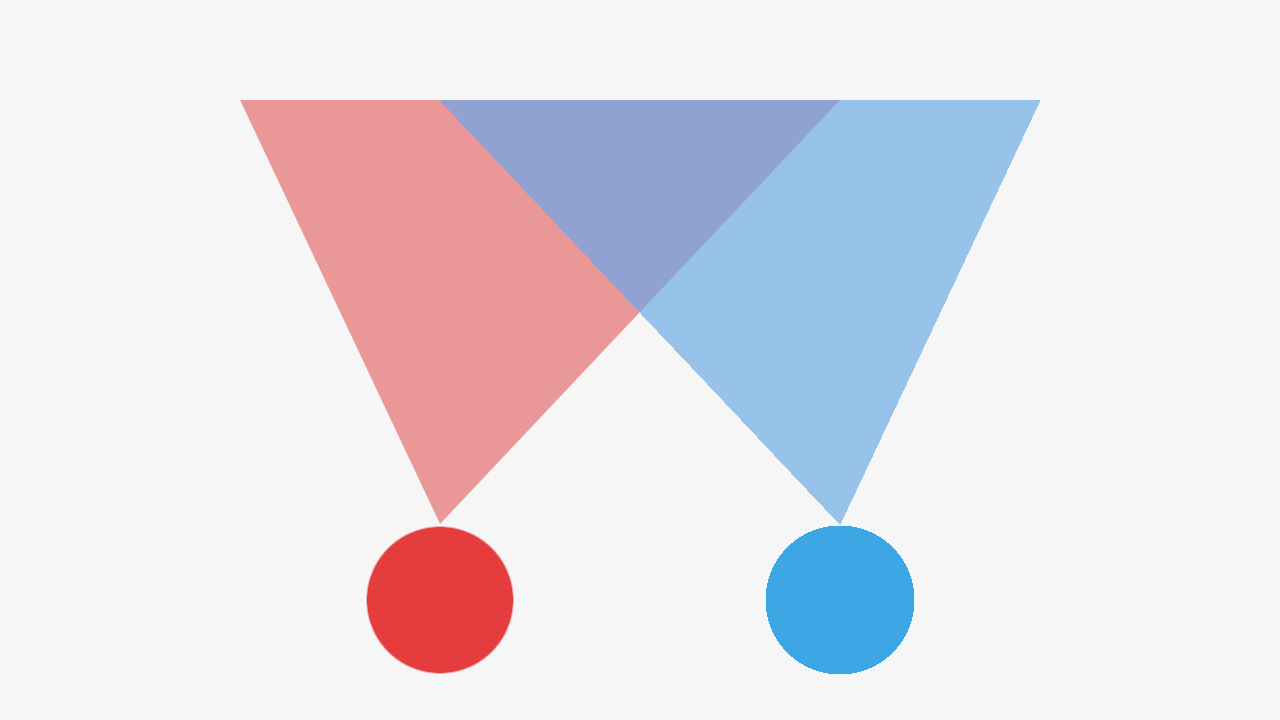

Цветами обозначены глаза и поле зрения каждого из них. Там, где поля пересекаются, образуется область, в которой мы можем воспринимать глубину. Всё остальное — периферийное зрение.

Мозг складывает оба изображения, чтобы в итоге получилось одно; именно его мы и видим.

Что видит человек

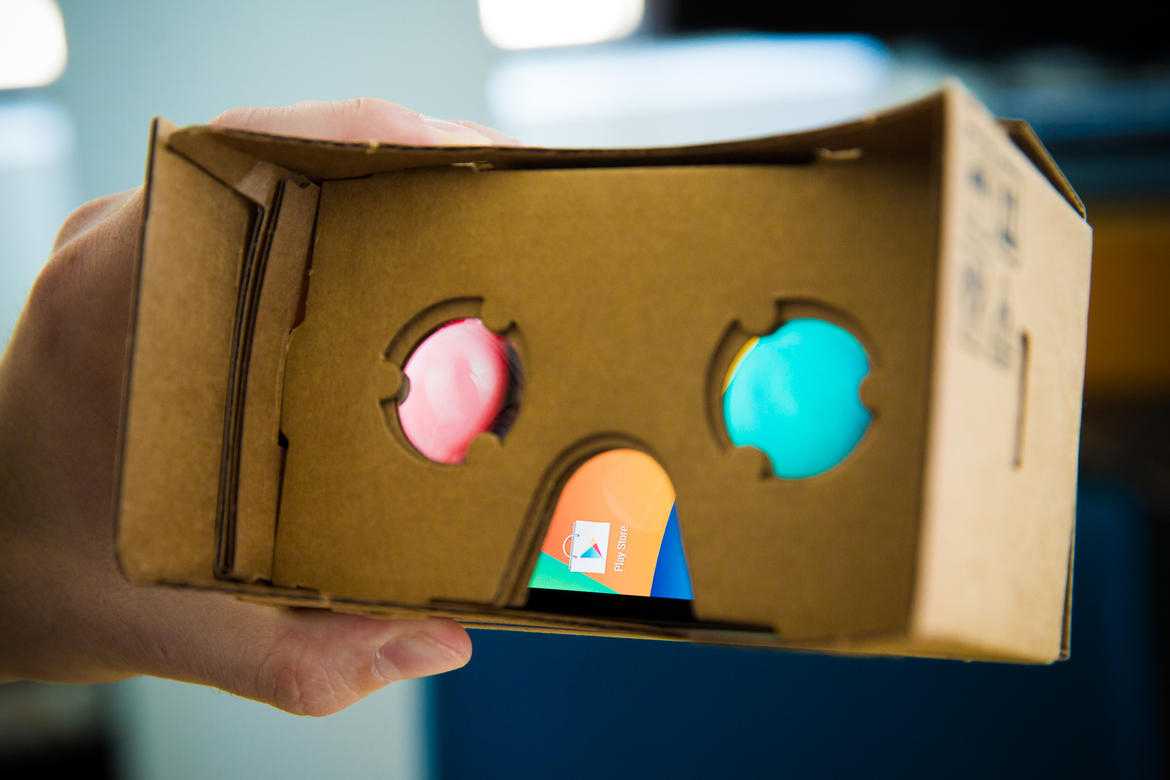

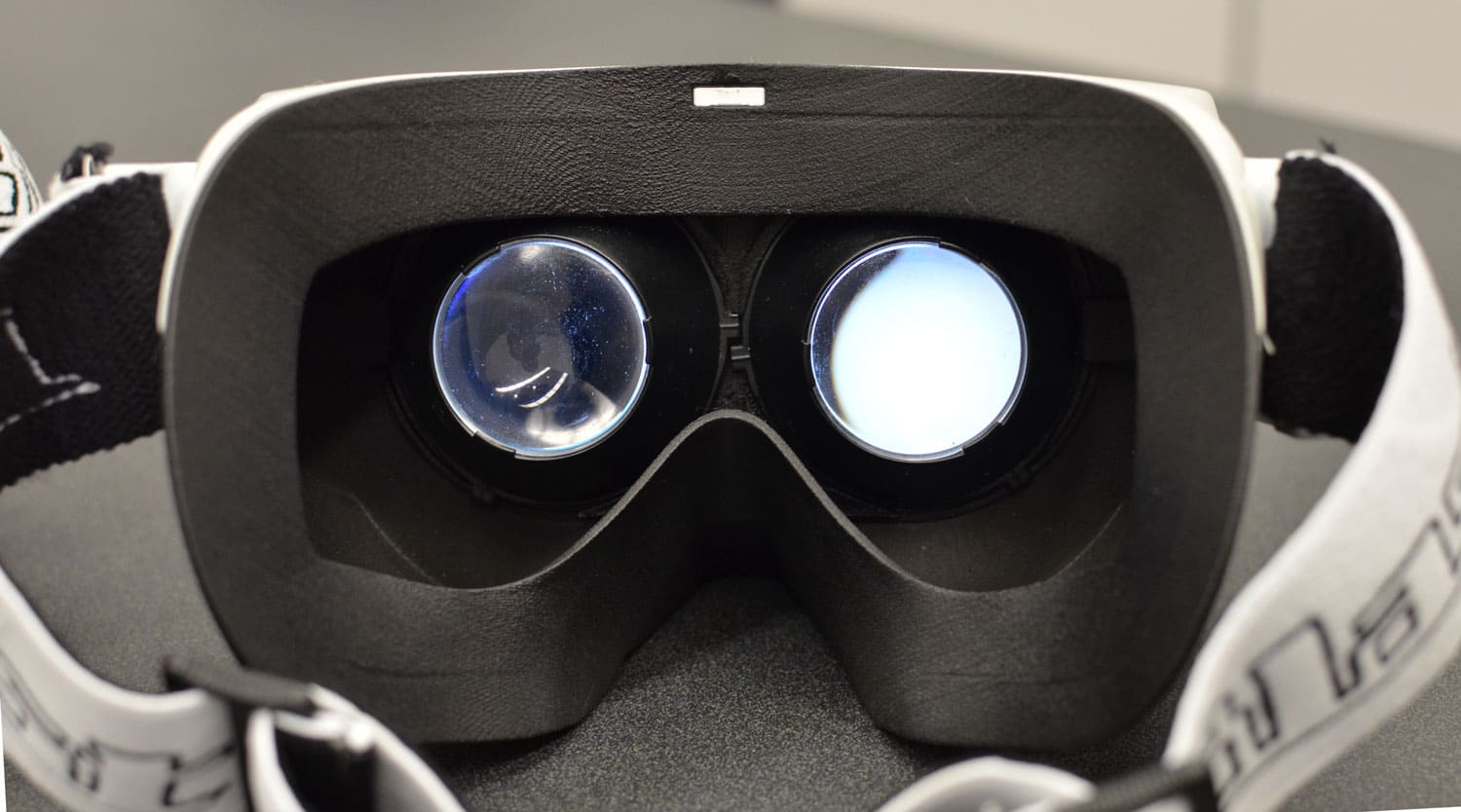

VR-шлемы оснащены двумя мониторами (или одним, который разделён на две части). Каждый из этих мониторов показывает отдельные изображения для каждого глаза. А чтобы правильно сфокусировать взгляд, используются линзы.

Линзы помогают сфокусировать взгляд так, что мозг воспринимает игровой мир как реальный и более реалистичный — это происходит благодаря когнитивному искажению. Поэтому даже посредственная по современным меркам графика выглядит хорошо. Это на руку как разработчикам, так и игрокам, потому что устройству требуется в два раза больше ресурсов, чтобы рендерить сразу два изображения вместо одного.

Если линзы настроены правильно, картинка получается правдоподобной. Если же нет, то это может быть причиной как ухудшения изображения, так и тошноты.

Также на самочувствие человека влияет частота кадров. Раньше считалось, что 90 кадров в секунду достаточно, чтобы сделать погружение максимально правдоподобным. Появление шлема с частотой обновления мониторов в 144 Hz показало, что 90 кадров — не предел. Разумеется, если частота будет низкой, то от дёрганого изображения станет плохо.

Размер имеет значение

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

Сделай сам

Как построить настоящий мост из макарон?

«Лин Индастриал»: новые русские ракетостроители

Длина корпуса определяется характеристиками стекол: при равном диаметре линзы чем больше фокусное расстояние, тем длиннее получится корпус, и наоборот. Нам в магазине попались две лупы с фокусным расстоянием 3,5 см и диаметром также 3,5 см. Если вы найдете такие же стекла, смело копируйте наши развертки.

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

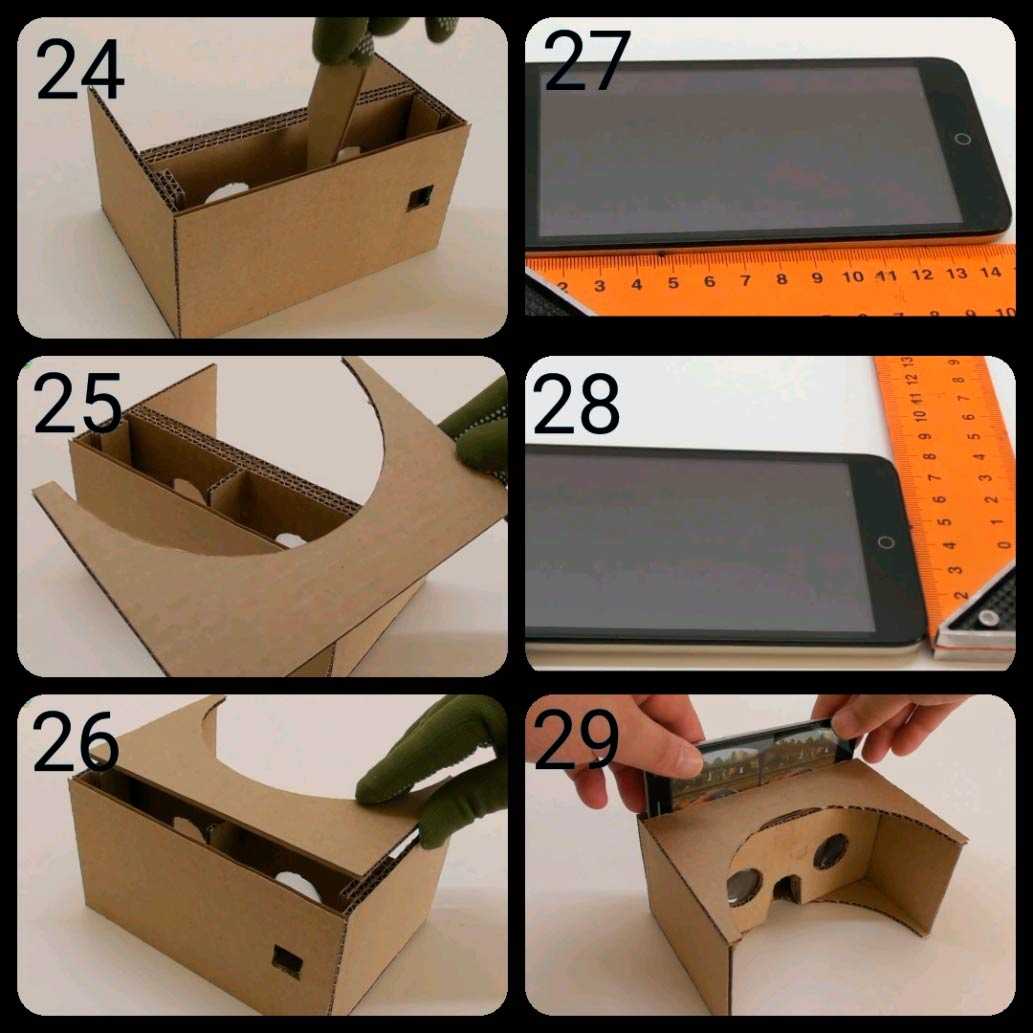

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.

Инструкция к изготовлению очков виртуальной реальности

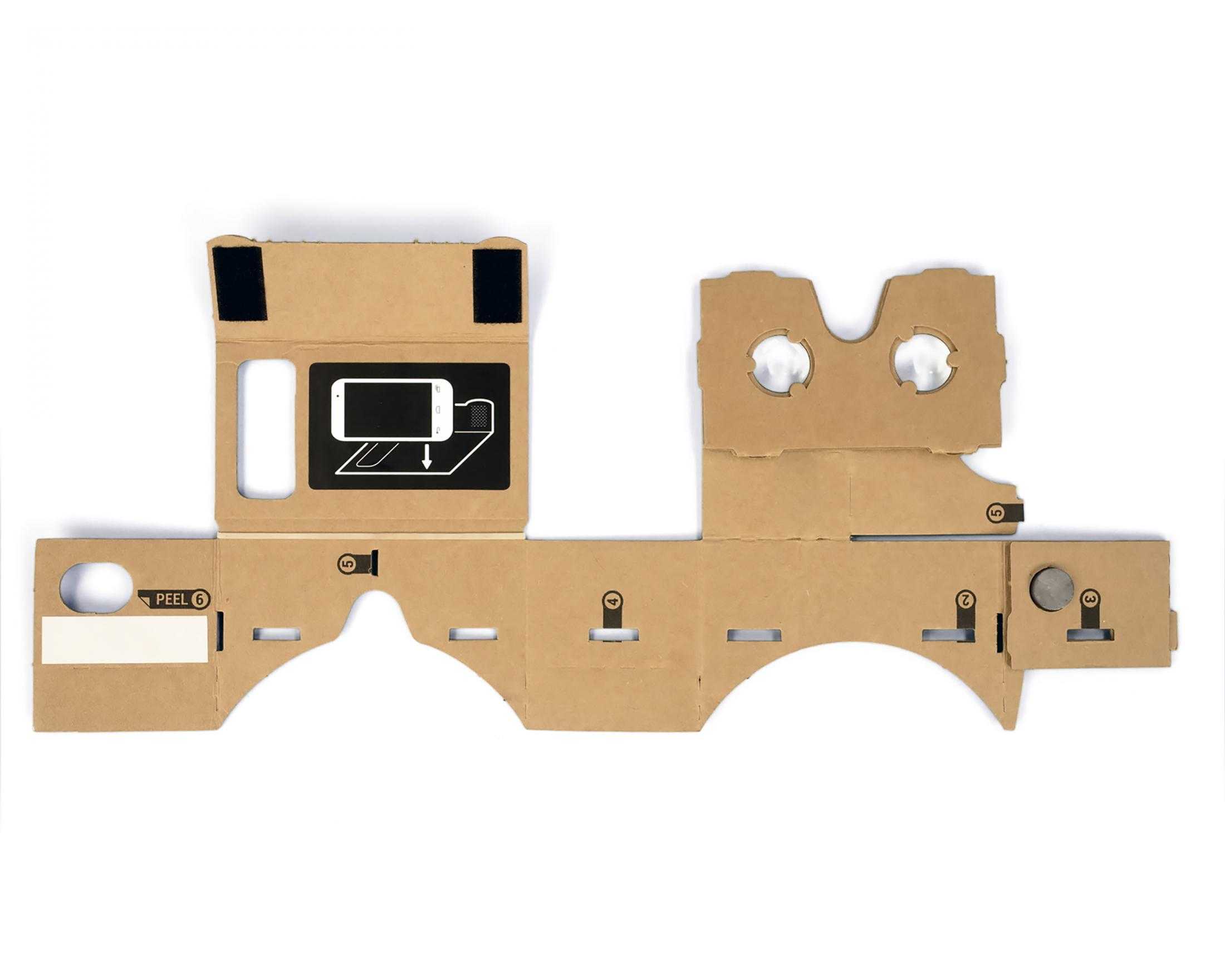

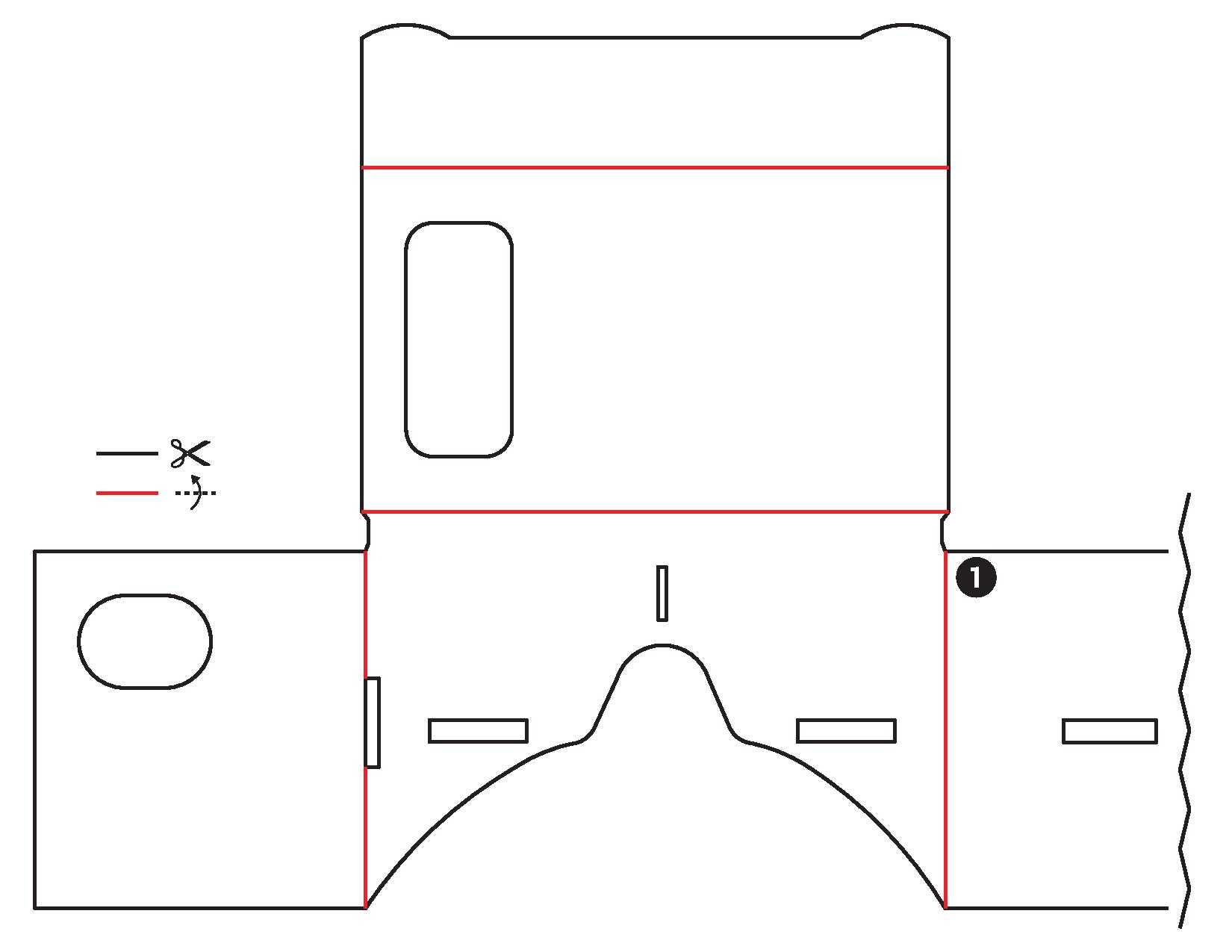

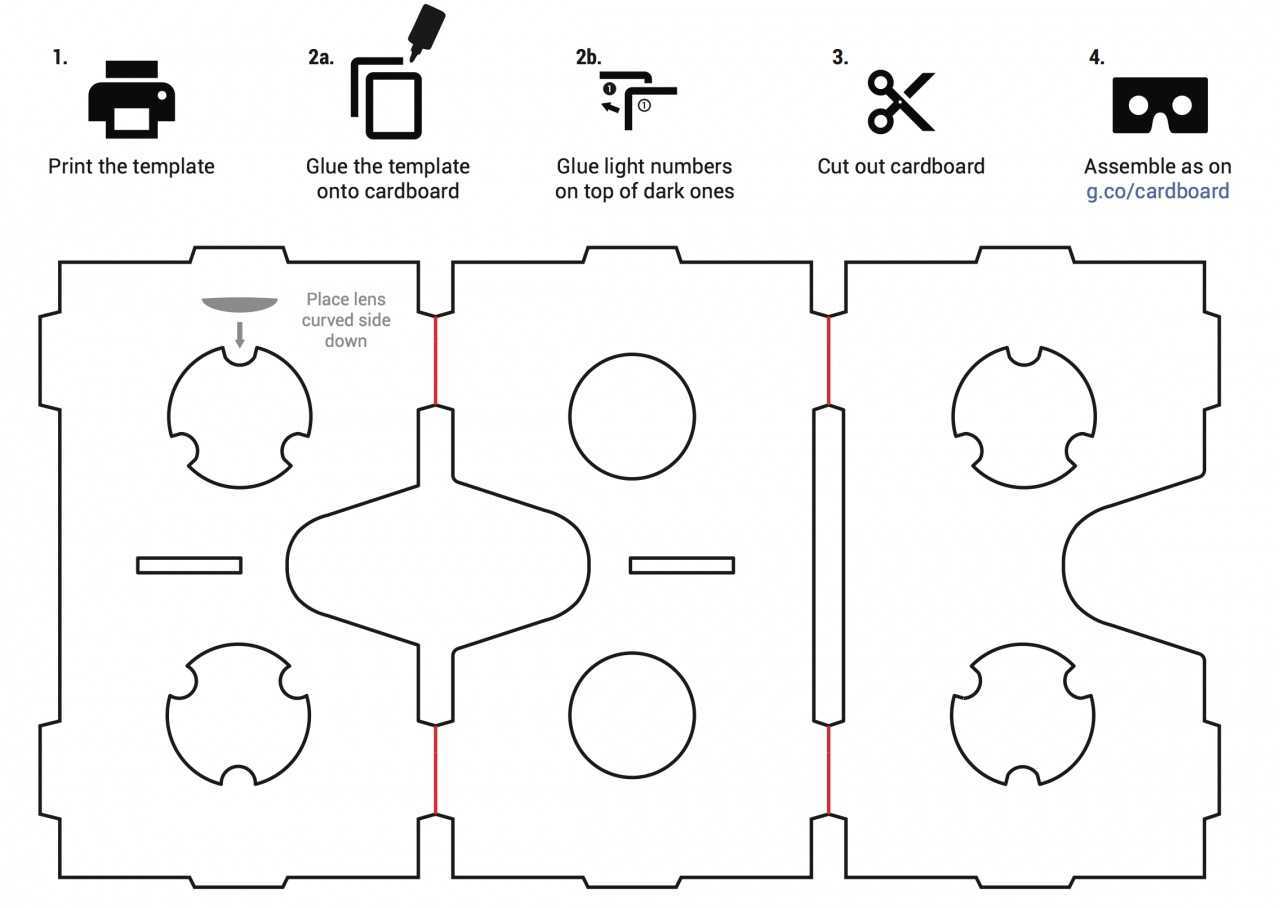

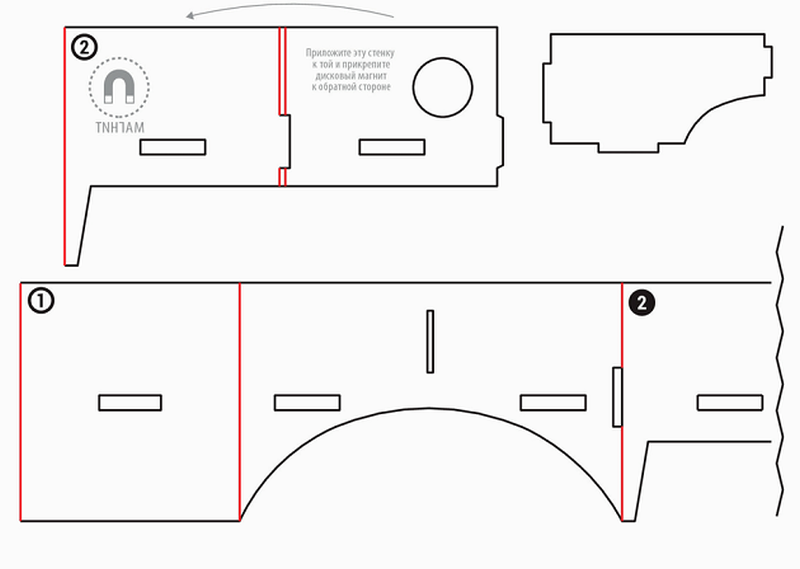

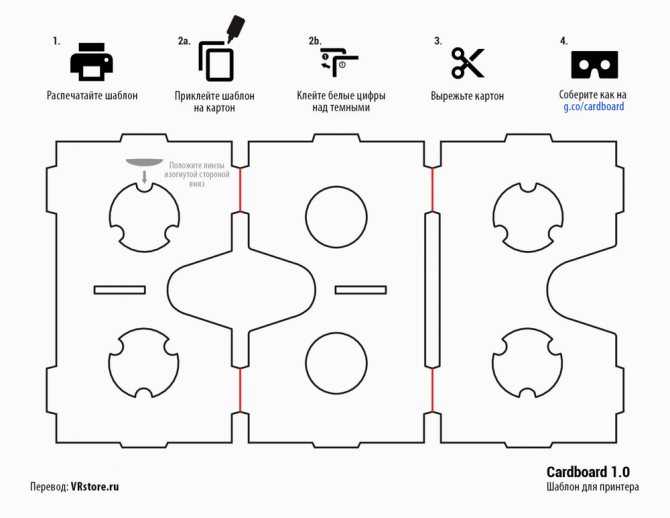

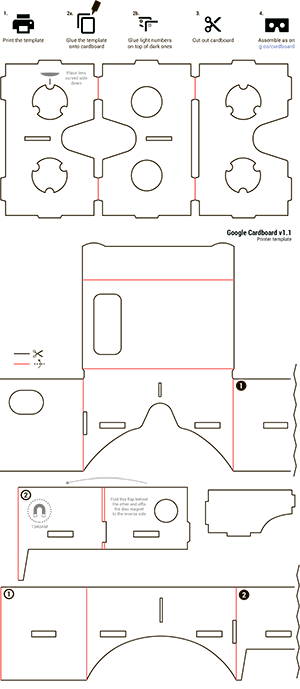

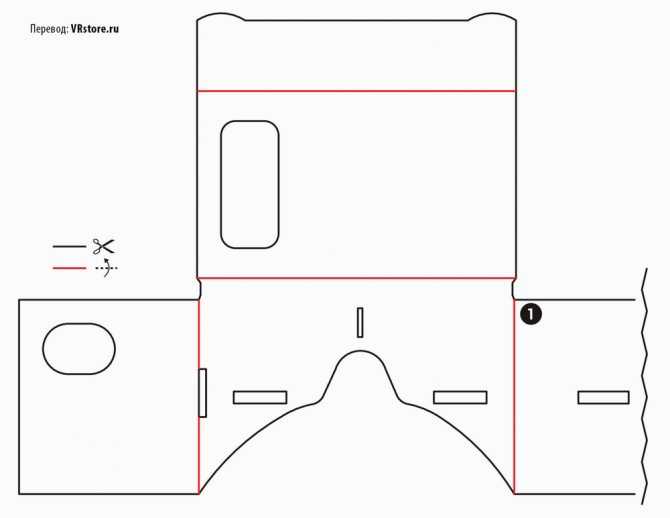

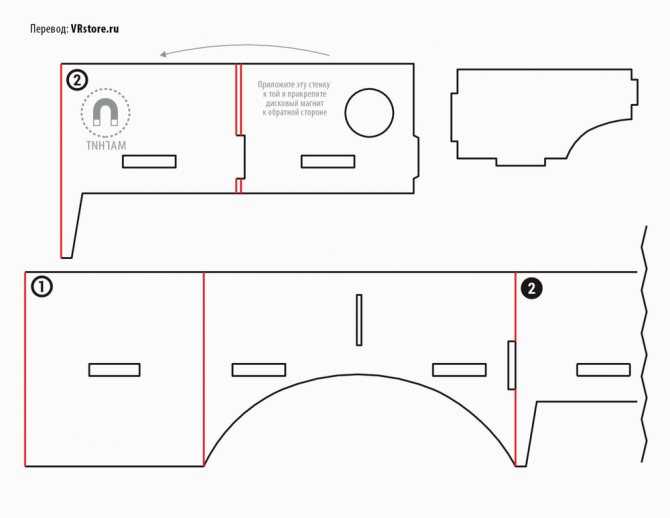

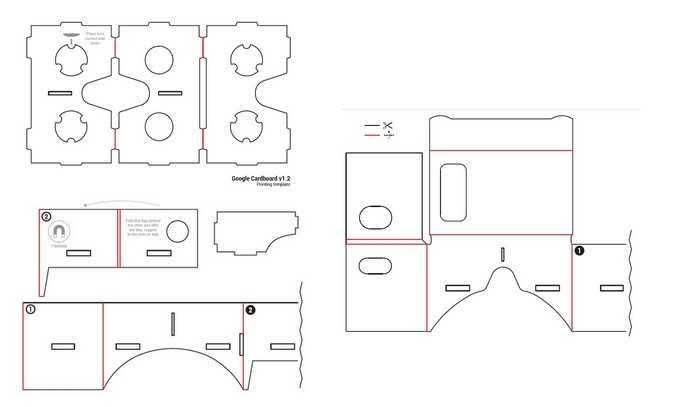

Распечатайте шаблон очков. Размер шаблона должен представлять собой три склеенных листа А4, поэтому найдите необходимый кусок картона.

Переведите шаблон на картон. Не забудьте перенести все дополнительные детали и примечания.

Цифры на шаблоне помогут правильно собрать конструкцию. После этого можете вырезать детали для ваших очков.

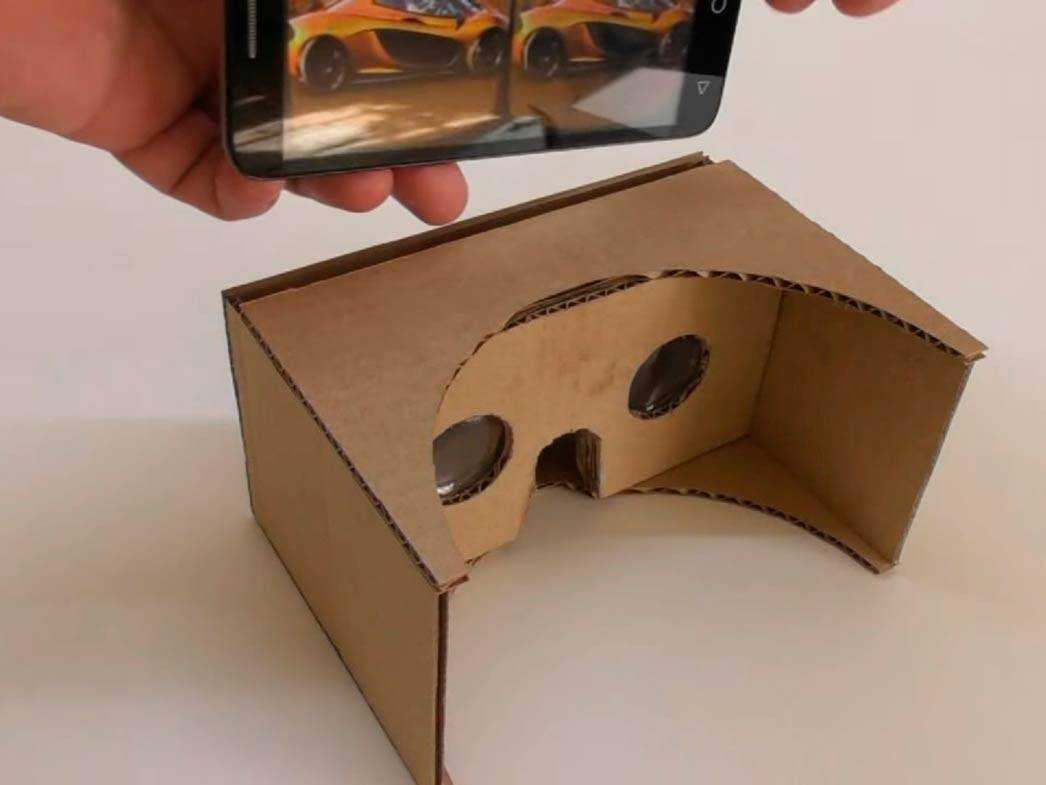

Проверьте, можно ли вставить смартфон в это устройство. Также можно аккуратно провести канцелярским ножом по линиям сгиба. Но не давите на картон, так как вам нельзя его порезать на линиях сгиба. Соедините все части между собой

Обратите внимание на цифры и значки, которые казаны на шаблоне. Пока не нужно склеивать вашу конструкцию

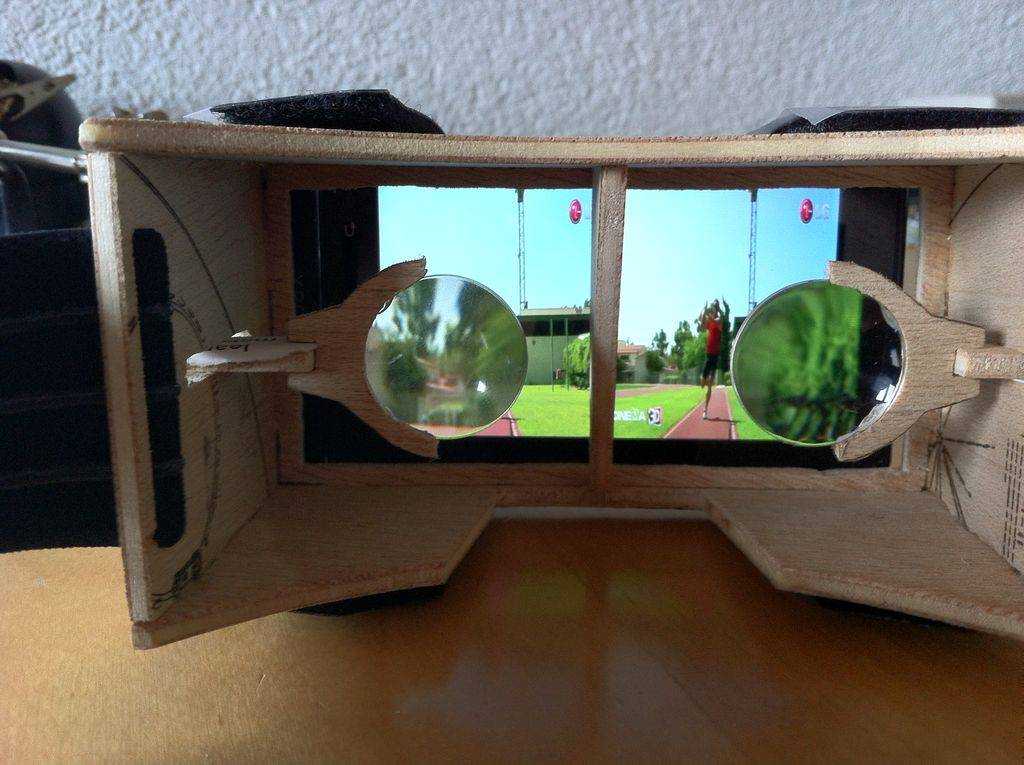

Возьмите линзы. В магазине офисных принадлежностей есть стекла с увеличением в 10 раз. Они вам могут подойти для очков. Главное, чтобы было увеличение. Согните вашу конструкцию по сгибам, закрепите ее и установите ваши увеличительные стекла. Желательно использовать клей при установке линз. Прикрепите магнит с помощью клея или фольгу. Это будет аналогом кнопки. Покрасьте вашу конструкцию любым цветом. Для комфортного использования можно обклеить конструкцию мягким материалом или поролоном. Больше обклеивать нужно в месте, где очки соприкасаются с носом, чтобы не порезаться. Вставьте смартфон и проверьте, работают ли очки. Для этого скачайте специальное приложение, которое поддерживает режим виртуальной реальности. Его можно найти в магазине приложений, установленном на вашем смартфоне.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

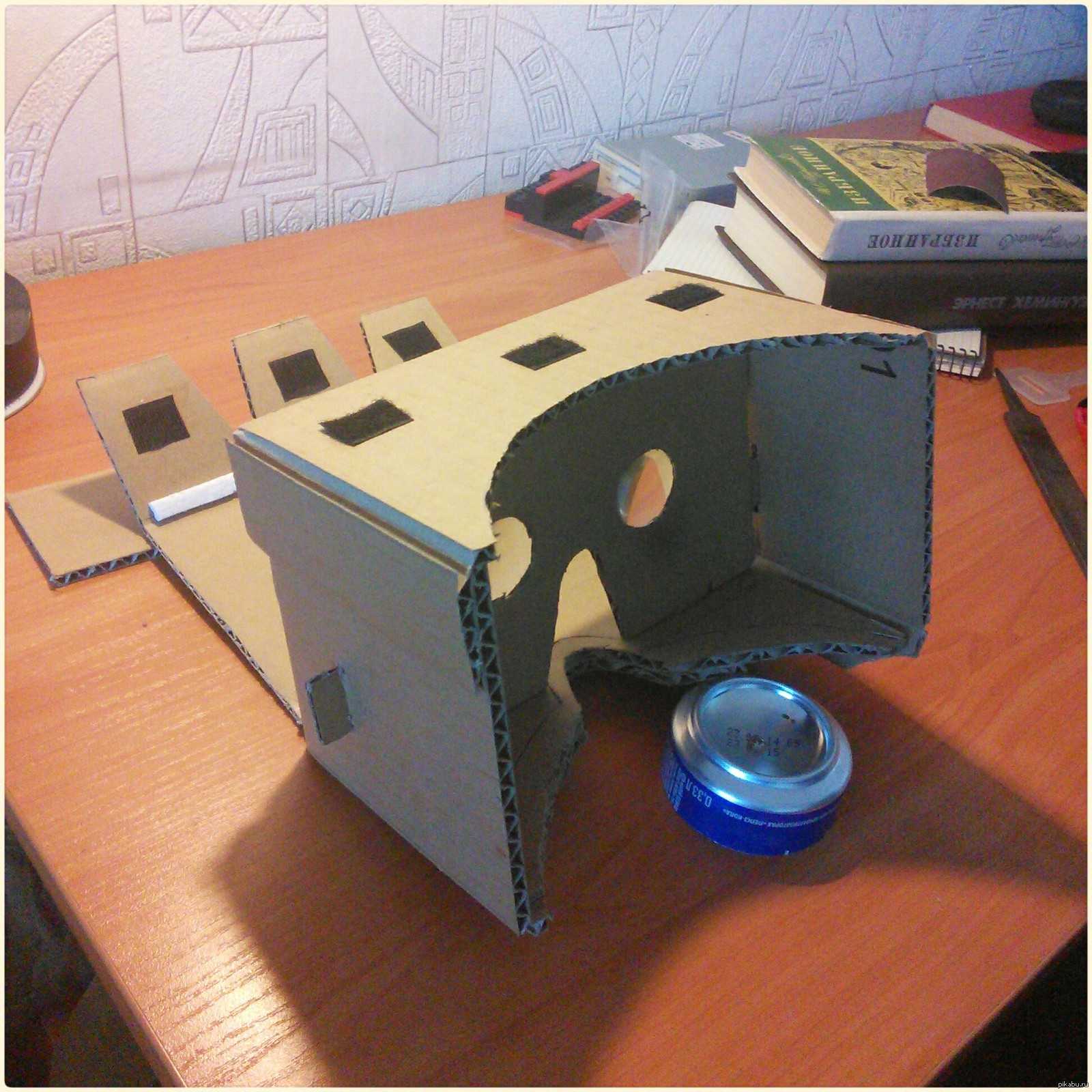

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

Наклеить шаблон на картон
Вырезать по контуру
Согнуть и скрепить отдельные места

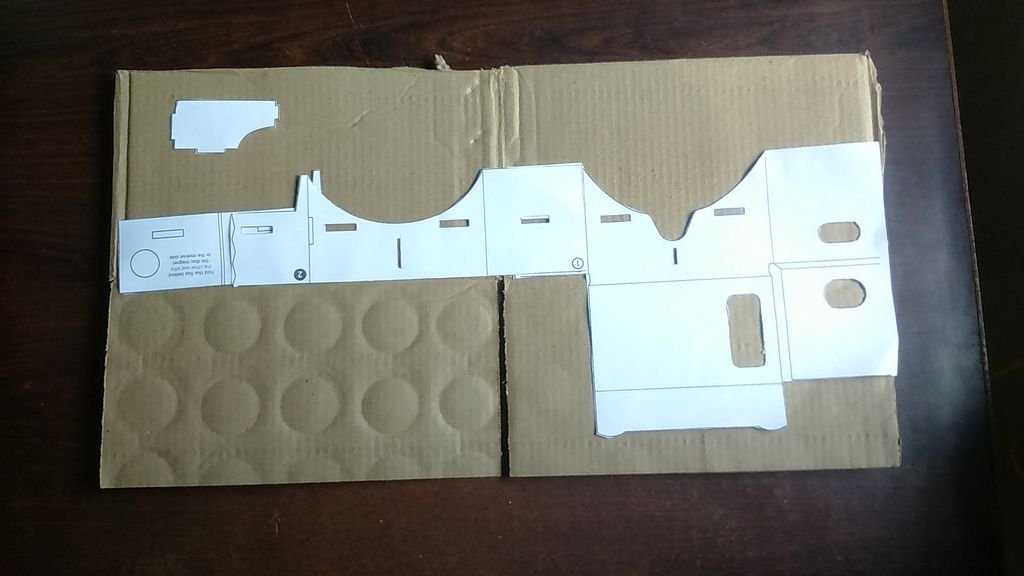

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

В готовую конструкцию вставить линзы

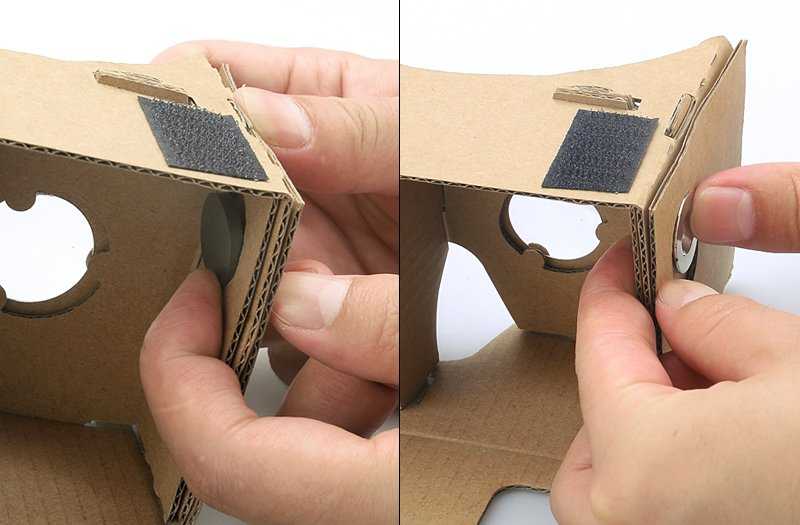

Крепеж магнита
Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

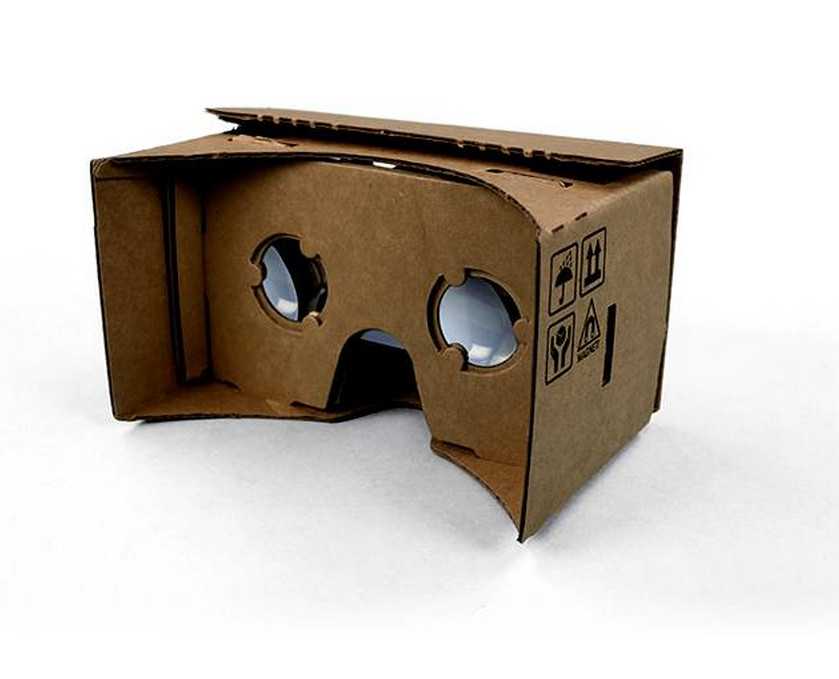

Что такое VR-очки?

VR-очки представляют собой устройство, оснащенное специальными асферическими линзами и экраном, имеющим своеобразную перегородку. При этом происходит передача изображения для каждого глаза в отдельности, что и позволяет человеку ощутить весь спектр ощущений от нахождения в мире виртуальной реальности.

Принцип работы со смартфонами

Стоит сказать, что, такие устройства могут работать в полную силу только с современными телефонами, которые оснащены гироскопами. Тогда изображение не будет статичным и разрешит полное погружение в игровой мир.

Существуют модели очков с уже встроенным гироскопом, тогда необходимости наличия вышеописанного датчика в телефоне нет. К тому же, было бы очень кстати иметь смартфон со специальным защитным стеклом, так как это предотвратит образование царапин на экране, а, значит, не испортит общее впечатление от просмотра фильмов или игры.

Подключение очков виртуальной реальности происходит через стандартный USB-порт, а передача звука происходит через наушники или динамик смартфона. Шлемы и очки для мобильного телефона подразумевают их использование в любом месте, что очень удобно в путешествиях или на прогулках.

Некоторые модели очков могут вызвать перегрев смартфона и со временем вывести его из строя. Следует отметить, что при сеансе игры становится проблематичным ответить на входящий звонок. Поэтому стоит сразу позаботиться о свободном времени и об обеспечении покоя.

Принцип работы с ПК

Принцип работы виртуального шлема с компьютером такой же, как и со смартфоном. Отличие только в способе подключения: в варианте с компьютером оно происходит через кабель HDMI, а в смартфоне гироскоп включается через выход USB.

Звук передается через наушники или динамики, подключенные к звуковой карте. В комплектации некоторых моделей присутствуют датчики движения, что позволяет сделать процесс погружения в игровой мир полностью реалистичным.

Для полноценной работы виртуального устройства необходимо скачать или купить соответствующие приложения или игры. К сожалению, устройства работают только рядом компьютером, но, если использовать для этих целей мощный ноутбук, шлем можно сделать полностью мобильным.

К основному негативному отличию компьютерного варианта гаджета от телефонной версии можно причислить стоимость, так как очки для компьютера стоят на порядок выше.

Меры предосторожности

Для чего нужны шлемы и очки виртуальной реальности, понятно всем, но многие забывают о мерах предосторожности при использовании подобных гаджетов. А это приводит к поломке оборудования и приобретению различных проблем со здоровьем. При использовании VR-гаджетов следует выделить следующие меры предосторожности:

При использовании VR-гаджетов следует выделить следующие меры предосторожности:

Никогда не следует подсоединять кабели и шнуры при работающем оборудовании: подобные действия могут спровоцировать выход его из строя;
Необходимо убедиться в наличии достаточного и свободного пространства для манёвров в игре;
Не стоит увлекаться процессом игры: достаточно 30 минут для игры с часовым перерывом, так как за это время восстановится циркуляция крови в шее, а также отдохнут глаза;
Как пользоваться шлемом или очками виртуальной реальности написано в инструкции к аппарату, поэтому следует соблюдать эти рекомендации;
Если при проведении времени за игрой в шлеме чувствуется тошнота или головокружение, стоит немедленно окончить сеанс погружения в VR-реальность.

Советы при выборе и покупке

Для начала стоит убедиться в наличии необходимого оборудования для погружения в виртуальную реальность. К сожалению, современные технологии не способны удовлетворить спрос на приложения, оптимизированные для VR-аппаратов. Иногда такие приложения имеют вовсе не маленькую стоимость.

Однако при выборе некоторых моделей продавцы предлагают некоторые акции по подключению к различным ресурсам для пробного использования устройства. Благодаря этому пользователь может оценить возможности, техническую составляющую аппарата, выяснить, как играть в игры и как пользоваться устройством.

Пробный период использования предоставляется бесплатно. Для покупки подобного оборудования неплохо зарекомендовал себя сервис сайта AliExpress. На нём представлены последние новинки, подробно описаны система подключения устройства и перечень системных требований к аппарату.

Также с выбором устройств VR-реальности может помочь сервис Яндекс. Маркет, на нём собрано большое количество моделей устройств как для смартфона, так и для компьютера, а также присутствуют отзывы покупателей и предложения различных магазинов.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий.
Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

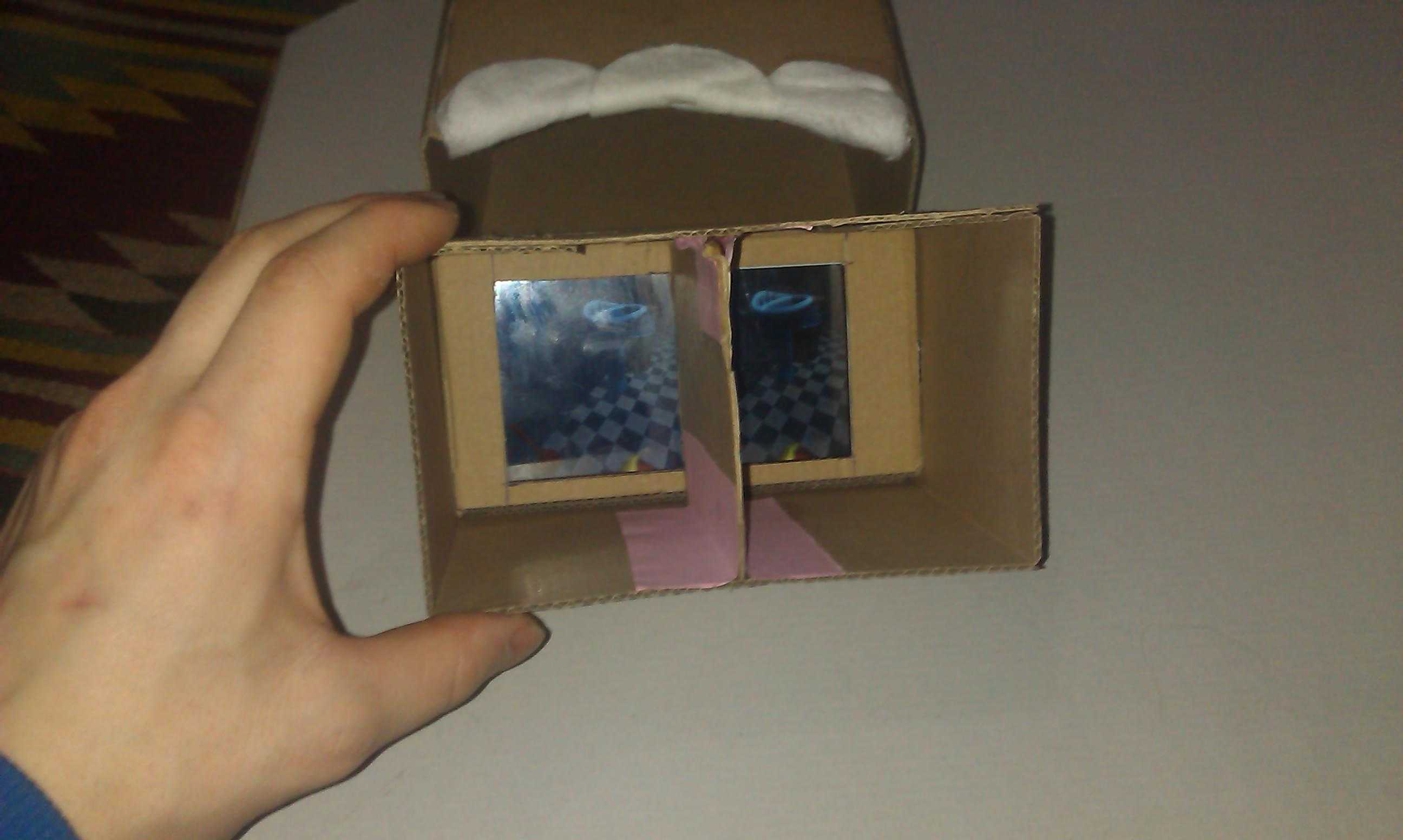

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Что это такое

В таких очках вместо стандартных линз применяются специальные фильтры, причем для каждого глаза предусмотрен свой свет. Благодаря цветовому кодированию обеспечивается стереоскопическое изображение.

Зрение человека устроено специфическим образом, поэтому даже если соединить две картинки, то будет возникать ощущение просмотра единого изображения.

В кинотеатрах выдаются анаглифные очки, которые оснащаются стеклами разного цвета. Для левого глаза предусмотрен красный светофильтр, а для правого стекло синего оттенка. Такие очки дают возможность просматривать объемную картинку, поэтому создается ощущение, что действие выходит за границы белого экрана.

Именно сопричастность к событиям, происходящим в фильме, считается наиболее значимым преимуществом трехмерных картин. На качество такого эффекта влияет не только технология, по которой создавалось кино, но и инструмент, применяемый для просмотра.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона требованиям VR технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

Android 4.1 JellyBean либо лучше
iOS 7 либо выше
Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

Магнитомер, то есть цифровой компас
Акселерометр
Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений, в обратном же случае, пользователь сможет просматривать только фильмы. Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

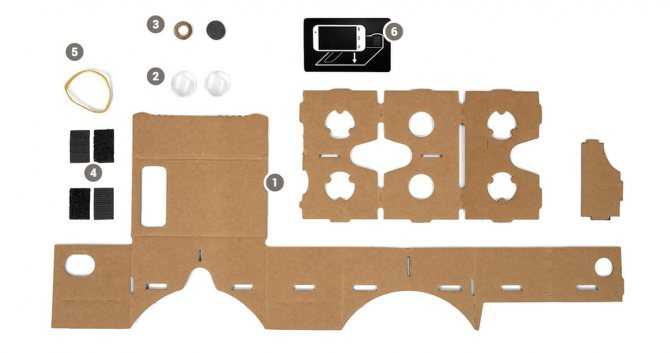

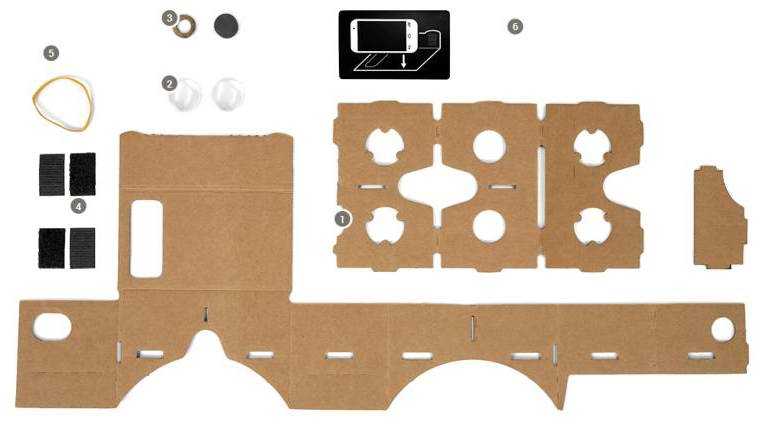

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

Картон. Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
Линзы. Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
Магниты. Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
Велкро т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
Резинка. Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

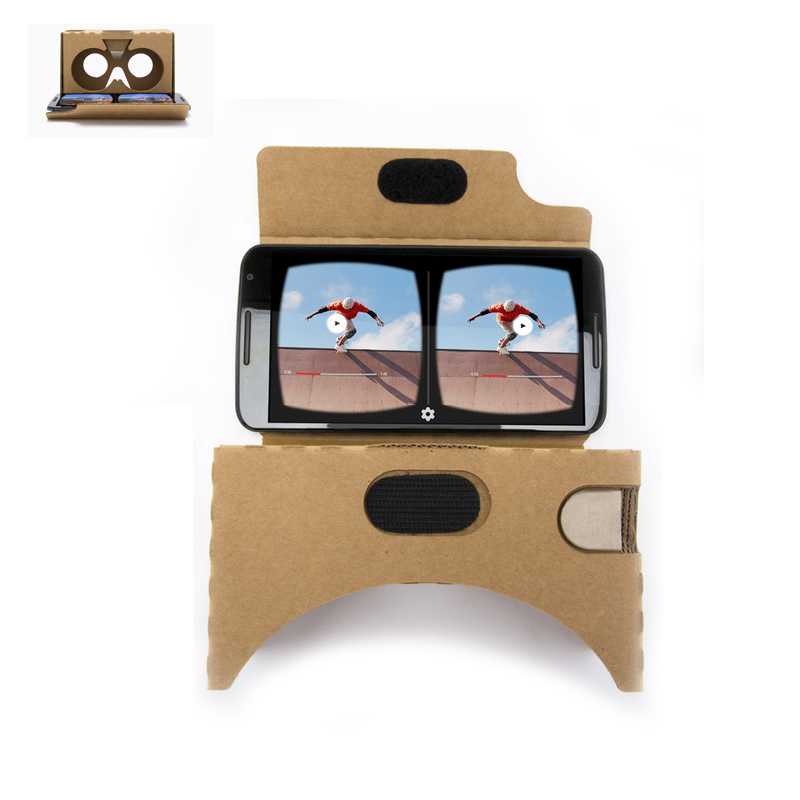

Технические характеристики готовых изделий

Комплектация полностью зависит от магазина, в котором вы покупаете. Классическая версия на официальном сайте Google представляет собой обычный картонный бокс, где вкладыш для смартфона держится на липучке. На других сайтах в комплекте дополнительно может идти NFC-чип, наушники с глубоким 3D звучанием, липучки для головы, специальная наклейка, которая предотвращает скольжение смартфона по коробке.

Что касается технической стороны, то Кардборд смело можно назвать универсальной платформой, в которую поместится современный смартфон с диагональю от 4 до 6 дюймов. На этом технические характеристики «картонного VR» заканчиваются, остальные параметры зависят от телефона.

А именно: высокое значение ppi (пикселей на дюйм), и чем оно больше, тем лучше

Объясняем, зачем это так важно. Когда пользователь держит в руках смартфон, то, обычно, это происходит на расстояние вытянутой руки, то есть, примерно 30 см

На таком отдалении человеческий глаз не воспринимает ряд пикселей в экране. Но когда дело доходит до использования телефона в качестве VR, то дистанция сокращается до 5 см, и владелец начинает различать видимые квадраты, это и есть пиксели.

Рекомендуем приобретать один из тех продуктов, которые представлены на официальном сайте https://arvr.google.com/intl/ru_ru/cardboard/get-cardboard/, так как в этих моделях можно отрегулировать комфортное расстояние между линзами и подогнать под телефон. В китайских дешевых очках такая функция обычно отсутствует.

Самым важным является разрешение экрана – для приятного пользования виртуальным пространством стоит рассматривать современные разработки с 2К дисплеем.

Пригодится наличие магнитометра в телефоне – это датчик оценивающий изменения магнитного поля и определящий положение устройства в пространстве.

Поддержка технологии NFC – желательна, она позволяет переключать приложения в режим VR при установке телефона в шлем.

Вывод и целесообразность покупки

Конечно, глупо сравнивать этот простой и недорогой продукт с гигантами типа Oculus, Sony, HTC, Valve. Профессионалы в этой области инженерно и программно добиваются детализации, высочайшего качества в мире виртуальной реальности. Картонный шлем не отличается высокой долговечностью и далек от совершенства. Тем не менее, именно Кардборд может стать первым открытием мира VR и даст общее впечатление об этой технологии. Плюс, мобильный гейминг представится для вас в совершенно другом свете. К тому же, это недорого и не требует большой траты времени на настройку.

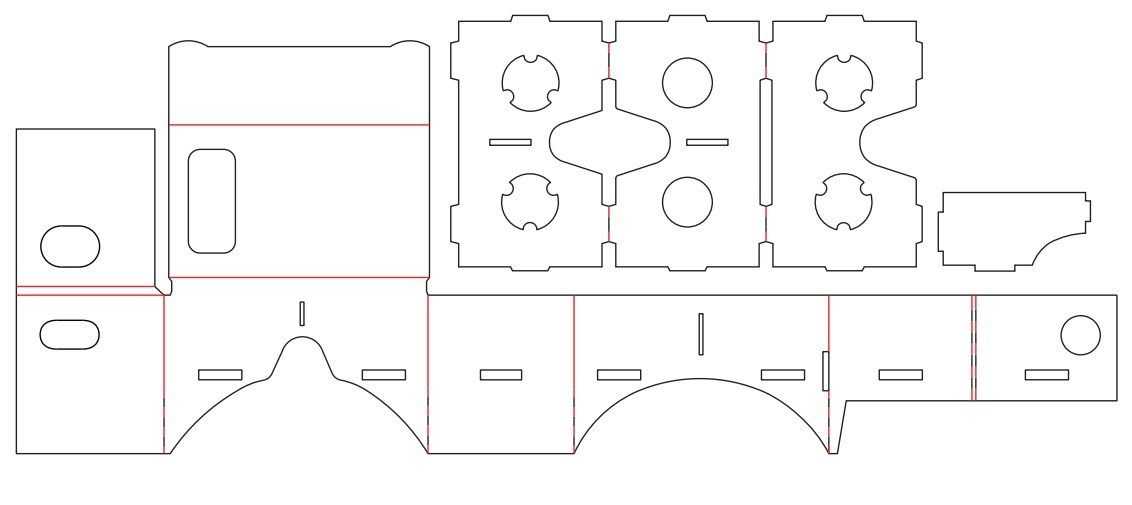

Бонус: Векторный шаблон для резки на лазерном ЧПУ
