Переделка старого музыкального центра под usb

Как подключить телефон к музыкальному центру и магнитофону?

Если вам не хватает громкости динамика телефона, то можно подключить его к колонкам помощнее. В этой инструкции расскажем, как подключить телефон к музыкальному центру или магнитофону.

Сделать это можно несколькими способами:

Через кабель AUX

Для того чтобы осуществить подключение смартфона к музыкальному центру, потребуется кабель, на обоих концах которого будут расположены штекеры с диаметром 3,5 мм. Данный диаметр является стандартом почти для всех устройств, поэтому проблем с его поиском и совместимостью возникнуть не должно.

Необходимо подключить один конец кабеля к разъему в смартфоне, который используется для наушников, а второй к магнитофону. Вставить его необходимо в гнездо, которое обозначено как AUX либо AUDIO IN. После этого требуется в настройках музыкального центра выбрать режим, при котором аудиозапись воспроизводится от другого устройства. На некоторых моделях есть отдельная кнопка с надписью AUX. После этого нехитрого подключения, вся музыка с вашего телефона зазвучит из колонок музыкального центра.

Через кабель USB

Данный способ хорош тем, что при таком типе соединения, управлять музыкой можно прямо с магнитофона. Подключение осуществляется посредством соединения устройств USB-кабелем (обычно идет в комплекте с телефоном) и выбором в настройках музыкального центра источника сигнала с USB. После этого, на дисплее магнитофона появиться папка с музыкой на вашем телефоне и можно будет выбрать нужный трек.

(8942)

Поделиться с друзьями:

www.lumias.ru

Порядок проведения работ

Все работы по подключению можно условно разделить на три части.

Поиск места для установки

Корпус музыкального центра необходимо разобрать. Обычно это делается выкручиванием саморезов на задней крышке устройства. После этого корпус разделяется на минимум две части. От пользователя требуется найти оптимальное место для установки новой панели.

Для установки модуля требуется разобрать корпус

В нем не должно быть опасности соприкосновения плеера с материнской платой. Точка установки выбирается в месте, где нет движущихся элементов механики или других частей, функциональность которых может быть нарушена. И конечно, после установки панель должна быть легко доступна для удобного использования подключаемых носителей.

Точки подключения звука

К музыкальному центру с AUX плеер можно подключить двумя способами.

1. Припаять провода к плате в точках GND, R, L или соединить их с точками гребенки GND, RO, OL соответственно.
2. Сделать несложную разводку от точки GND плеера на внешние контакты разъемов тюльпан входа AUX, соединить центральные проводники поканально на RO и OL соответственно.

Поиск питания

Контакты на шлейфе питания в музыкальном центре не подписаны. Поэтому придется мерять мультиметром и искать нужный с напряжением 5В. При этом один щуп прибора устанавливается на GND материнской платы центра или на шасси. А второй последовательно прислоняется к контактам гребенки шлейфа. Делать измерение нужно при включенном питании и активированном режиме AUX.

Приложение на смартфон

Как правило, смартфон может подключиться максимум к паре беспроводных колонок, но есть приложения, расширяющие возможности до дюжины устройств. Единственное, Bluetooth здесь не подойдет — последние его версии хоть и обеспечивают высокое качество звука вплоть до hi-res, однако десяток динамиков подключить с его помощью не выйдет, да и бьет он максимум метров на 20. Сказываются как сами ограничения формата, так и неустойчивость связи. Поэтому для таких целей используют Wi-Fi — он надежнее, сигнал мощнее, качество связи лучше, возможностей для настройки больше.

Приложения для таких фокусов можно найти и в Google Play, и в AppStore. Часто это фирменные программы и протоколы, к примеру, у Samsung это Multiroom link. Достаточно объединить все имеющиеся дома колонки и саундбары (а порой и беспроводные наушники) с домашней сетью, чтобы обрести настоящее могущество и управлять всей акустикой легким движением пальца. Источником музыки может быть как Интернет (стриминговые сервисы и радио со всего мира), так и память устройства, а также подключенные к сети хранилища мультимедиа.

Похожее ПО есть и у других производителей — LG, JBL, BOSE и т.п. Но чтобы случилась магия, нужно, чтобы сама беспроводная колонка поддерживала функцию мультирум. Проверить легко: например, в характеристиках JBL Playlist есть функция Chromecast — то, что нужно. Похожий протокол от Apple называется AirPlay.

В подобных приложениях есть различные пресеты и сценарии — можно даже расставить колонки так, чтобы получился объемный звук, как в домашнем кинотеатре. Таким способом можно объединить в экосистему совершенно разные устройства от разных производителей.

Последовательность модернизации музыкального центра

Для работы плеера необходимо подключить:

• цепи питания (к источнику напряжения +5 Вольт);
• цепи выходного сигнала (левый и правый канал).

Поскольку в центре имеется режим AUX, а на задней панели есть соответствующие разъёмы в виде тюльпанов, цепи выходного сигнала плеера я решил подключить к разъёмам AUX изнутри.

Итак, для поиска точек подключения цепей питания +5 Вольт и доступа к внутренней части разъёмов AUX, снимаем боковую крышку корпуса. На общей плате музыкального центра находим три точки с надписью AUX: GND – общий, R – правый, L – левый. К ним будем припаивать выводы нашего плеера GND, RO и OL, соответственно общий, правый, левый.

На шлейфе, идущем от блока питания музыкального центра к общей плате, ищем источник напряжения +5 Вольт. Так как точки на плате не подписаны, находим требуемое напряжение, производя замеры мультиметром. Для этого один его щуп соединяем с контактом GND или с шасси музыкального центра, которое соединено с землёй (GND), вторым щупом проверяем все провода шлейфа

Да, очень важно поиск производить при включенном режиме AUX, так как именно в этом режиме я собираюсь в дальнейшем прослушивать плеер

После нахождения точек подключения припаиваю по временной схеме все пять проводов плеера (шестой вывод ANT – антенна не задействую, так как в центре имеется свой тюнер FM). При выполнении пайки музыкального центра обязательно нужно отключить от сети. Размещаю плеер на верхней панели музцентра и включаю его в сеть, не устанавливая назад боковую крышку.

Включаю режим AUX и, вставив в слот плеера карту MicroSD с музыкальными записями, убеждаюсь в работоспособности плеера.

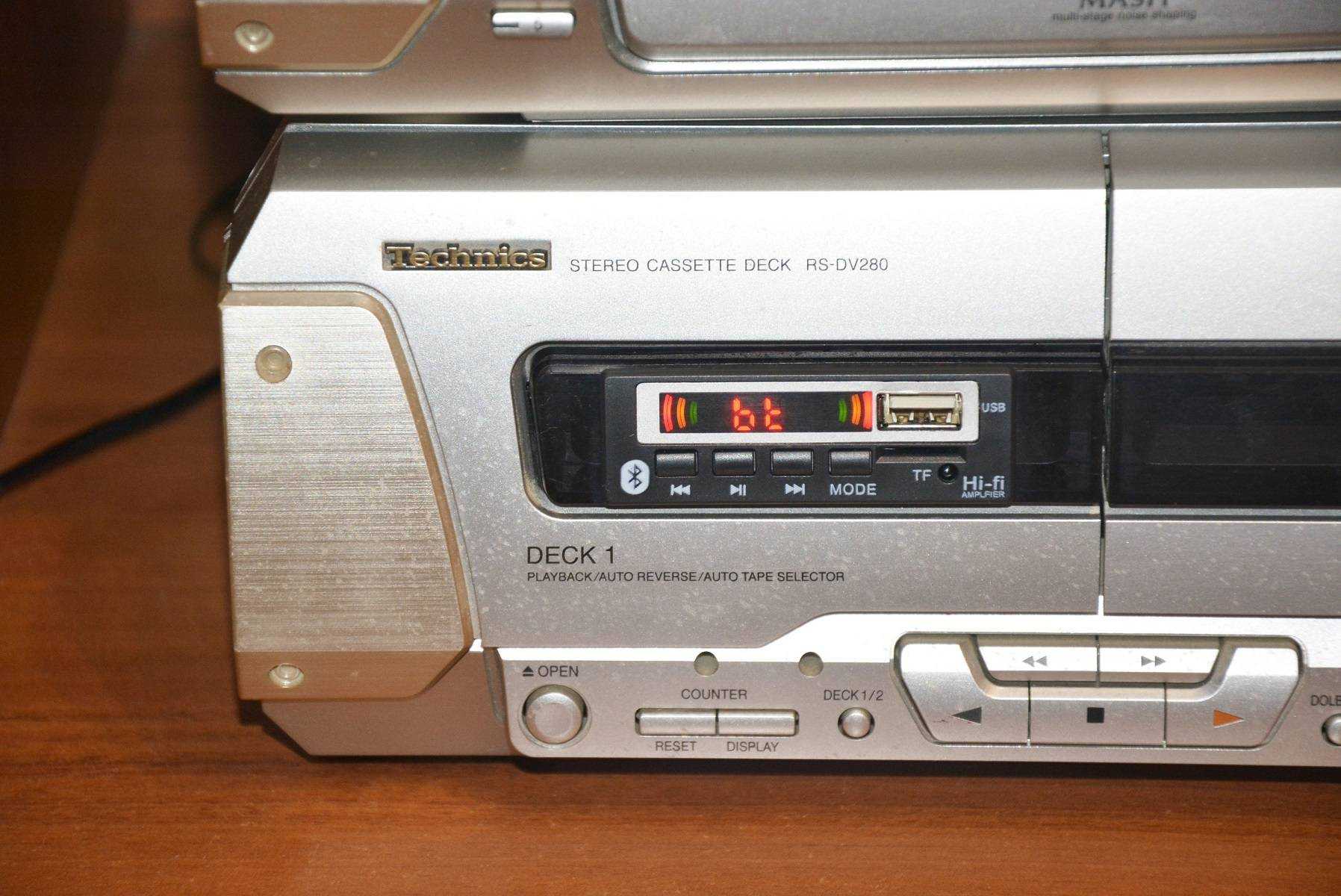

Всё. Теперь можно приступать к окончательному монтажу. Место размещения плеера я выбрал на наружной крышке кассетной деки, которая имеет достаточную толщину. Произведя разметку будущего отверстия, аккуратно прорезаю пластик.

При установке плеера, снаружи должна оказаться только его лицевая панель. Крепление плеера производится двумя саморезами, закрученными в подготовленные отверстия.

Временно припаянные провода отпаиваются от платы, весь образовавшийся шлейф аккуратно связывается в пучок, укладывается и закрепляется внутри корпуса музыкального центра, после чего провода припаиваются окончательно.

Теперь точно всё. Можно закрывать крышку и включать музыкальный центр. Все кассетные деки при этом сохранили свою функциональность и прекрасно работают.

mp3 декодер или вторая жизнь музыкального центра

И тут я натолкнулся на обзоры разных mp3 декодеров и то как их встраивают в колонки, старые магнитолы и прочее, ну и решил заказать.

Вот сам музыкальный центр.

Все фото сделаны просто так, для себя, обзор делать не предполагал, так как тут, на муське, были похожие устройства и расписано там было все очень подробно например mysku.ru/blog/china-stores/22295.html и тут mysku.ru/blog/aliexpress/30448.html

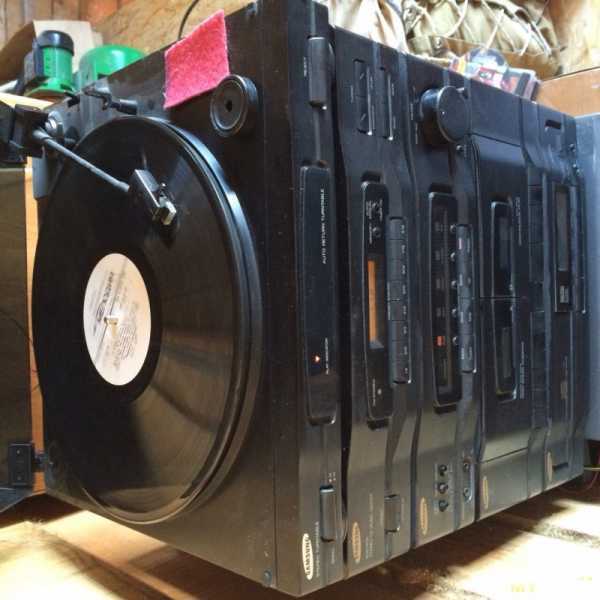

Итак имеем муз.центр Samsung

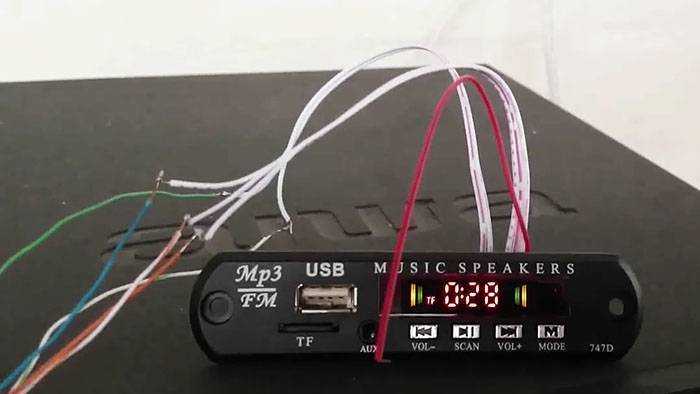

Платку из Китая, пульт к ней и пара проводков, для подключения питания и звука на выход.

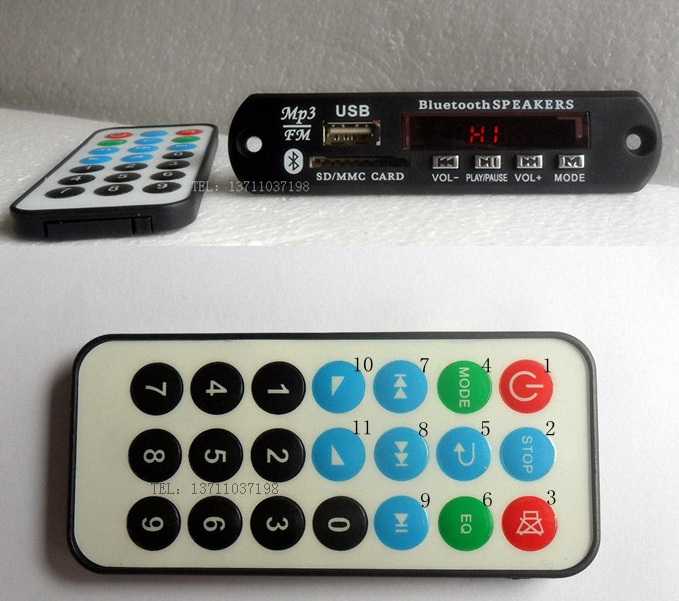

Пульт обычный китайский, инфракрасный, какие идут ко всем китайским радиотоварам. ФМ-трансмитерам, мр3 плеерам итд. Фото нет.

Плата с обратной стороны

Подключаем 9В от батарейки Крона. Плата начинает моргать адским синим светодиодом

Сам я в электронике не особо силен, поэтому разбираю муз.центр и звоню другу. Тот уточнив у меня модель центра, находит принципиальную схему в интернете и говорит «ищи микросхему LA3246, это предусилитель магнитофона, ноги 17 и 4 это аудио каналы, а нога 10 это земля, а 11 это питание» Нахожу

и припаиваю

Проверяю, играет, но как то громко, так, что даже зашкаливает. Переношу на ноги 5 16 и все становится просто замечательно! Но есть одно НО! так как это предусилитель магнитофона, то играет это когда на магнитофоне нажата кнопка Play.

Потом я взял у жены дремель, тоже купленный в Китае и прорезал дырку, прикрепил изнутри плату и собрал центр обратно.

Итог, полтора часа возни, музыкальный центр продолжает радовать. Громкость и режимы музыкального центра переключаю родным пультом, кнопка Play на магнитофоне механическая и всегда нажата, мр3-декодер стоит в режиме «Random». Переключаю на радио — играет радио, переключаю на магнитофон — играют мр3. Меня все это более чем устраивает.

Декодер играет мр3 до 320кбит, флешки 32Гб поддерживает, больший размер и HDD не проверял.

+ вторая жизнь старой техники + дешево + повозится с паяльником от нечего делать на даче.

Купил за свои кровные, давно.

О встраиваемых модулях

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.

Устройство продается в нескольких исполнениях, отличающихся по рабочему напряжению. Модель, подходящая для большинства музыкальных центров, питается 5В. Если измерения напряжения на печатной плате музцентра не позволяют найти нужную пару проводников, можно купить другое исполнение панели. Например, с питанием 12В с допустимым пределом от 9 до 15В.

Тем, кто хочет получить все и сразу, понравится исполнение с блютуз модулем. Он позволяет воспроизводить аудио с телефона после сопряжения с модифицированным музыкальным центром.

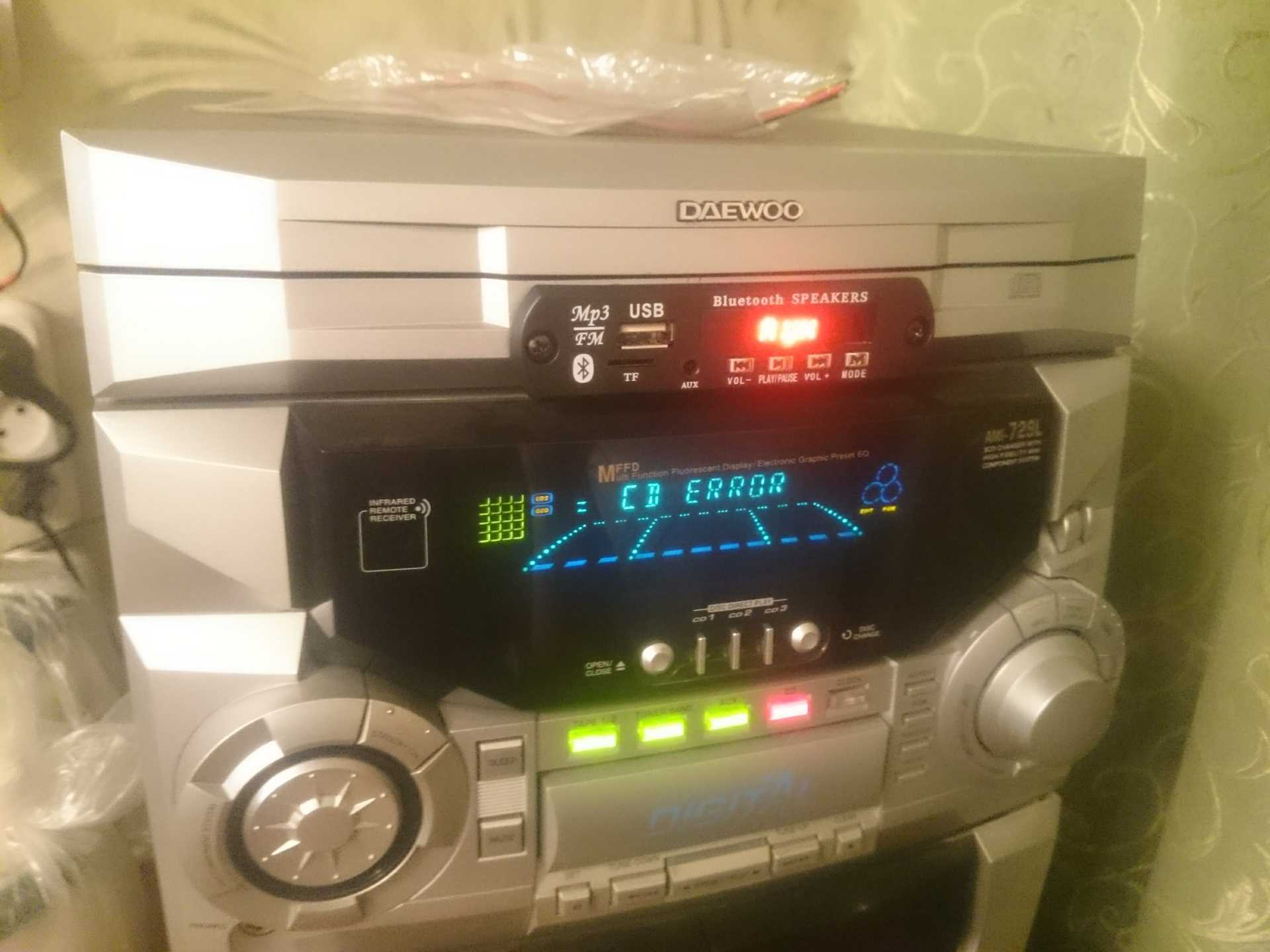

Модуль с USB и Bluetooth

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

1. Аккумуляторный блок, или блок, отвечающий за заряд.
2. Колонки от старой системы, именно через них и будет звучать музыка.
3. Ну и усилитель звука, встроенный в музыкальный центр.

Плата преобразования звука

О встраиваемых модулях

Технологический прогресс не прекращается. Поэтому китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.

Устройство продается в нескольких версиях с разным рабочим напряжением. Модель, подходящая для большинства музыкальных центров, питается от 5В. Если измерения напряжения на печатной плате музыкального центра не позволяют найти нужную пару проводов, можно приобрести другой вариант панели. Например, при питании 12 В с допустимым диапазоном от 9 до 15 В.

Те, кто хочет получить все сразу, оценят производительность с модулем bluetooth. Он позволяет воспроизводить звук с телефона после сопряжения с отредактированным музыкальным центром.

Модуль с USB и Bluetooth

Но этих деталей недостаточно даже для создания самого простого плеера. Для этого будет использована старая звуковая система. Ничего страшного, если там будет порядок. Если нет, то ничего страшного. Главное, чтобы работали необходимые детали:

1. Аккумуляторный блок или блок, отвечающий за зарядку.
2. Колонки идут от старой системы, именно через них будет играть музыка.
3. Ну, усилитель звука встроенный в музыкальный центр.

Карта преобразования звука

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете.
Аудиомодуль должен иметь постоянное питание 5 V
. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb
.

Все тонкости переделки детально показаны в видео далее.

Как подключить телефон к музыкальному центру и колонкам телевизора

Как бы банально ни звучало, но с музыкой жить веселее. Мы включаем ее не только во время отдыха и праздников, но и во время выполнения различной работы по дому: и работа «кипит», и время проходит незаметно. Зачастую мы включаем музыку на телефоне. Но порой хочется включить ее громче, да и качество звучания не помешало бы улучшить. Проблему эту можно решить применением внешней акустики. Для этого нужно знать, как подключить смартфон к колонкам музыкального центра. Именно об этом и пойдет речь ниже.

Схема подключения к музыкальному центру

Для того чтобы подсоединить гаджет к колонкам системы, необходимо приобрести кабель, на концах которого есть штекеры типа 3,5 мм (такие же, как у наушников к телефону). Как к разным моделям телефона, так и к различным музыкальным центрам могут понадобиться разные разъемы. Отправляясь за покупкой необходимого кабеля, подберите идентичный штекер и возьмите его с собой для примера.

Процесс подключения кабеля прост и не займет много времени. Нужно всего лишь подсоединить один штекер к смартфону (в разъем для наушников), а другой – к центру. На последнем выберите гнездо AUX или AUDIO IN. Вот и всё, устройства подключены. Осталось только выбрать на центре режим воспроизведения от внешнего подключения (кнопка AUX), а на телефоне включить музыку.

Подсоединение к колонкам от телевизора

Усилить громкость воспроизводимой с телефона музыки, можно через телевизионные колонки. Если вы умеете подсоединять смартфон к музыкальному центру, то и это подключение не составит труда. Отличие заключается лишь в типах разъемов: для телевизора нужен специальный кабель – «тюльпан». Назван он так в честь трех разноцветных штекеров, из которых состоит. Один конец «тюльпана» подсоедините к мобильнику (туда, где наушники), другой – к телевизору, соотнеся штекеры цвет в цвет с существующими разъемами.

Выберите на телевизоре режим AV1 или AV2 и включите музыку на телефоне. Регулировать громкость звучания можно на обоих устройствах.

Подключение к колонке

Для работы вышеперечисленных устройств необходимо наличие электрической сети. Если же вы хотите послушать громкую музыку на природе, вдали от электричества, вас выручит автономная колонка с питанием от батареек. К телефону она подключается двумя способами:

1. Через Bluetooth – канал беспроводной связи (для тех колонок, которые поддерживают эту функцию). Для подключения нужно включить колонку. Затем в телефоне сделать активной функцию Bluetooth. После, запустить обнаружение блютуз устройств. Когда смартфон обнаружит вашу колонку, подтвердите ее подключение. Если устройство запросит код, то введите стандартный – «0000».
2. При помощи кабеля. Принцип подключения такой же, как подсоединение смартфона к музыкальному центру. Необходимо только подобрать подходящий штекер.

Подключение при помощи AUX выхода

К музыкальному центру можно также подключить планшет. Опишем подсоединение этих устройств поэтапно:

1. Подготовьте кабель, с одной стороны которого находится штекер Jack 3.5, а с другой – два «тюльпана»: красный и белый (в редких случаях возможна другая вариация цветов).
2. Отыщите на центре гнезда с обозначением PHONO или AUX. Они могут располагаться на передней панели или задней части корпуса головного устройства.
3. Вставьте одну сторону кабеля в гнездо для наушников на планшете, а другую, с двумя тюльпанами, в разъемы на музыкальном центре. При этом цвет тюльпана должен совпадать с цветом разъема. Учтите, шнур между устройствами натягивать нельзя.
4. Нажмите на аппаратуре кнопку AUX, и наслаждайтесь любимой музыкой.

Как видите, усиливать звуковые возможности телефона можно различными способами. Главное – иметь под рукой соответствующие кабели.

tehnika.expert

Кабель тюльпан для подключения сабвуфера цена в казани

Усилитель на TDA 7294 и активный фильтр из наборов мастерkit. 2. услышать хоть какой то результат саб был подключён к музыкальному центру.9 фев 2011 У меня есть только сабвуфер от музыкального центра Philips FWD596 он активный и от него идут выходы на центр и зад, подключить пластины для ключицы цены Ведь к нынешнему SB128 нельзя подключить 2.1. Или я чего путаю? САБ — бандпас на 75ГДН, S90te активный Front Sven Мужики а мона к простенькому музыкальному центру САБ подключить У меня Подключение компьютера к AV ресиверу. Подключение активного сабвуфера к AV ресиверу, музыкальному центру и т.д.Подключение Blue-Ray плеера, как рисовать папу поэтапно Хочу поделится своим рассказом, а точнее мануалом как подключить домашний сабвуфер в домашних условиях. Вобщем стоял у меня в моей альфа Проект изготовления активного домашнего сабвуфера. можно подключать выход динамиков (например, музыкальный центр или автомагнитола, Страница 2-Как подключить колонки 5.1 к Xbox 360 Тех. поддержка. только смотри сабвуфер нужен активный — т.е. с собственным

  Как сделать грибы из гипса

22 окт 2013 Здравствуйте, попал мне сабвуфер sven ha-635w стоял 5лет в подвале до этого проработал 3 месяца. Хозяин был Колонки подключал к музыкальному центру все пучком. Как подключить сабвуфер к активный сабвуфер б) пассивный к музыкальному центру или. Может я что он активный вообще-то.Беспроводной активный сабвуфер Возможности подключения отличная замена большому домашнему кинотеатру и музыкальному центру. пинетки кедики крючком для начинающих 7 ноя 2014 Подключение активного сабвуфера к AV ресиверу, музыкальному центру и т.д Подключение компьютера к музыкальному центру (или Новый Активный сабвуфер 13″ Xplod 400Вт. Подробная информация о его можно подключить к компьютеру, телевизору, музыкальному центру, браслет из стекляруса схема 9″ Активный сабвуфер бочка Xplod 300W, фото 2 9″ Активный сабвуфер его можно подключить к компьютеру, телевизору, музыкальному центру, 12 июл 2005 в этом случае было подключить компьютер к хорошему музыкальному центру стороне активного сателлита, что иногда может быть неудобно. Сабвуфер небольшой, но тяжелый, в нем размещен усилитель 13 дек 2013 два порта, из телевизора звук вывел на музыкальный центр через 3.5мм выход Через оптику так же можно подключить до двух устройств, выход на саб и он у меня просыпался, с новыми моделями такого нет). UFC 2 · EA SPORTS: Active 2.0 · Earth Defense Force: Insect Armageddon

Подключение активных акустических систем (колонок) к компьютеру. Подключение активного сабвуфера к AV ресиверу, музыкальному центру и т.д.Вопрос: возможно ли подключить активный сабвуфер к компьютеру если MICROLAB M-223 подключить через разъем RCA к музыкальному центру кровеносная система млекопитающих схема 15 Sep 2011 — 5 min — Uploaded by THENoiZe12Сабвуфер через музыкальный центр как подключил к центру скажи через AUX Как подключить автомобильный сабвуфер дома.Купил на замену старому музыкальному центру aiwa, хотя по качеству звука что надо активный сабвуфер, придется его пакупать или делать самому, связать листок крючком схемы 13 окт 2016 подключение микрофона;; подключение мобильного телефона, активного сабвуфера к AV ресиверу и музыкальному центру; Возможно ли подключить к звуковой карте компа оптическим кабелем Активный пользователь: Сообщения: 1040: Зарегистрирован: А зачем вообще звук с центра куда то там по оптики можно Может на саб?После подключения нормальным кабелем к входу муз центра помех вообще нет видимо это было из за не Нижнее фото выход на сабвуфер.

• https://dinamikservis.ru/blog/sabvufery/kak-podklyuchit-sabvufer-k-muzykalnomu-tsentru/
• https://m.audiomania.ru/content/art-7039.html
• https://moreremonta.info/strojka/kak-sabvufer-passivnyj-podkljuchit-k-muzykalnomu/

Переделка старой модели музыкального центра под usb

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:

• аккумуляторного блока;
• динамиков;
• усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

1. Необходимо частично разобрать старый магнитофон.
2. Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
3. Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
4. В конце модернизации необходимо подключить блок питания и реконструкция завершена.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Статья добавлена: 16 мая 2021 в 11:39

Подключение проводного и беспроводного микрофона

Многие аудиосистемы оборудованы функцией караоке. Для того чтобы воспользоваться ею, к центру необходимо подключить микрофон. Делается это очень просто: вставить один конец шнура в гнездо, обозначенное символом MIC или пиктограммой микрофона.

Усилитель для беспроводного микрофона

Бывают и беспроводные модели микрофонов, которые дают исполнителю большую свободу движения. Для подключения в то же гнездо нужно воткнуть линейный выход приёмного модуля, а в сам микрофон вставить питающие элементы — батарейки или аккумулятор.

Беспроводной микрофон передаёт радиосигнал к приёмнику

Как сделать усилитель звука из магнитолы

Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.

Данная конструкция обладает следующими достоинствами:

• низкая цена;
• не требуется источник питания;
• может быть подключена к любому устройству;
• хорошее качество звука.

Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.

Переходник выпускается в двух вариантах:

• с питанием от прикуривателя;
• с встроенным аккумулятором.

Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.

Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.

Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru .

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.
