Подсветка матрицы ЖК телевизора – что это и как ее чинить

Светодиодная подсветка пришла не так давно и заменила собой некогда популярные газоразрядные лампы. Подсветка выполнена в виде трех или четырех планок с равномерно нанесенными светодиодами. Эти планки и выступают в роли яркого фона для матрицы, которая состоит из пикселей с регулируемой прозрачностью и интенсивностью окраса. Переход на светодиодные подсветки стал более выгодным для всех: и для потребителей, и для компаний-производителей, и для сервисных центров. Можно выделить несколько основных преимуществ LED подсветки:

Эстетика. Ни одна газоразрядная лампа не влезла бы в современный утонченный телевизор, толщина которого составляет несколько миллиметров, а LED подсветка – запросто. Именно благодаря ей, мы можем увидеть современные тонкие телевизоры, которые больше не напоминают «черный ящик» и отлично вписываются в любой интерьер.
Устойчивость к внешним факторам. Светодиоды намертво прикреплены к планке, поэтому они невосприимчивы к вибрации.
Долговечность. Качественная диодная подсветка прослужит намного дольше, чем любая газоразрядная лампа.
Безопасность. Газоразрядные подсветки работают за счет паров ртути – опасного металла, пары которого ядовиты для человека. В случае, если ребенок случайно разобьет современный телевизор, самой страшной проблемой и будет – ребенок разбил телевизор, вопрос о ядовитых парах на весь дом утратил свою актуальность.
Легкость ремонта. И дело не только в том, что на весь процесс ремонта LED подсветки уходит не более двух часов, но и в том, что перегоревшие диоды можно просто выбросить. В то время как утилизация газоразрядных лам – это целая наука.
Экономия электроэнергии. Диоды потребляют значительно меньше электроэнергии, при этом выделяют ничтожное количество тепла в сравнении с ртутными лампами.

И самое главное – это качество полученного изображения. ЖК экраны с диодной подсветкой всегда будут ярче, чем устаревшие аналоги. Поэтому переоценить значение современного типа подсветки невозможно. Редкие поломки можно устранить всего за несколько часов при должном опыте работы с техникой. Рассмотрим, как ремонтировать подсветку матрицы на телевизоре LG, что для этого потребуется и в какие затраты это все выльется.

Причины неработоспособности подсветки

Отказ работы подсветки может быть связан с одной из двух причин:

Неполадки в работе самой подсветки.
Неисправности модуля управления подсветкой (драйвера).

Иногда неработоспособность подсветки вызвана обеими причинами одновременно, но это достаточно редкое явление.

Сама же неисправность того или другого электронного компонента экрана телевизора чаще всего становится следствием перепадов напряжения в электросети. Если на блок питания телеприемника приходит напряжение, несоответствующее требуемым для работы значениям, тот может давать сбои. Всплески выходного тока, напряжения, частоты и т.д. могут стать причиной перегорания самой подсветки либо модуля управления. Зачастую единственным выходом из ситуации является замена перегоревших комплектующих.

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

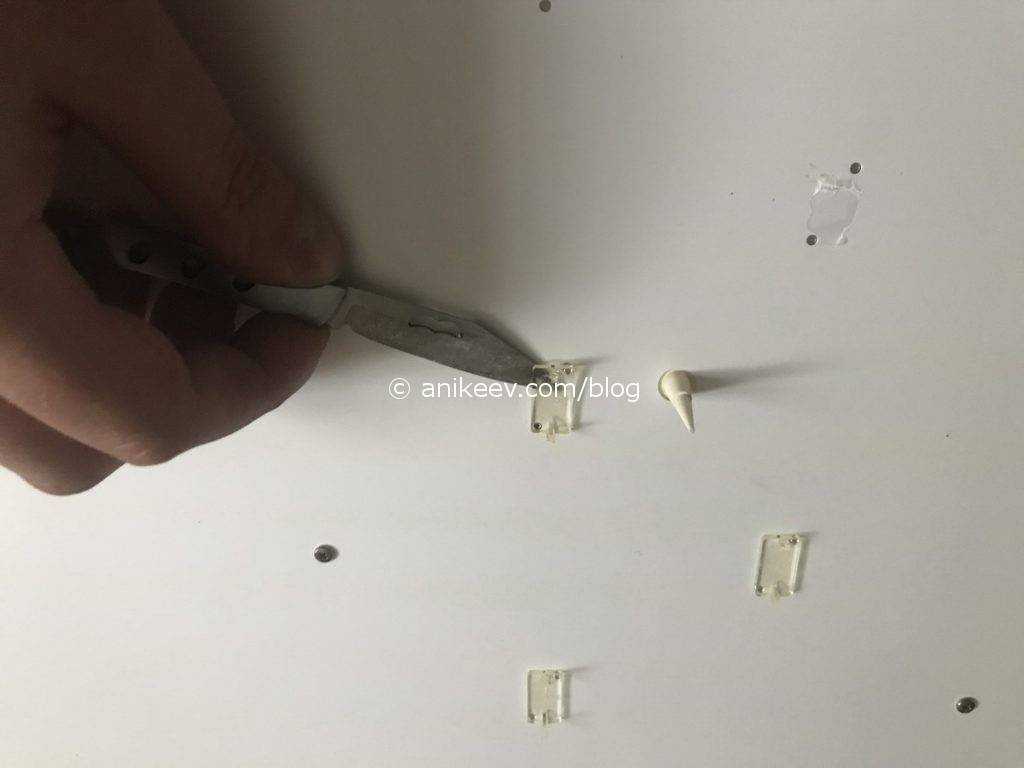

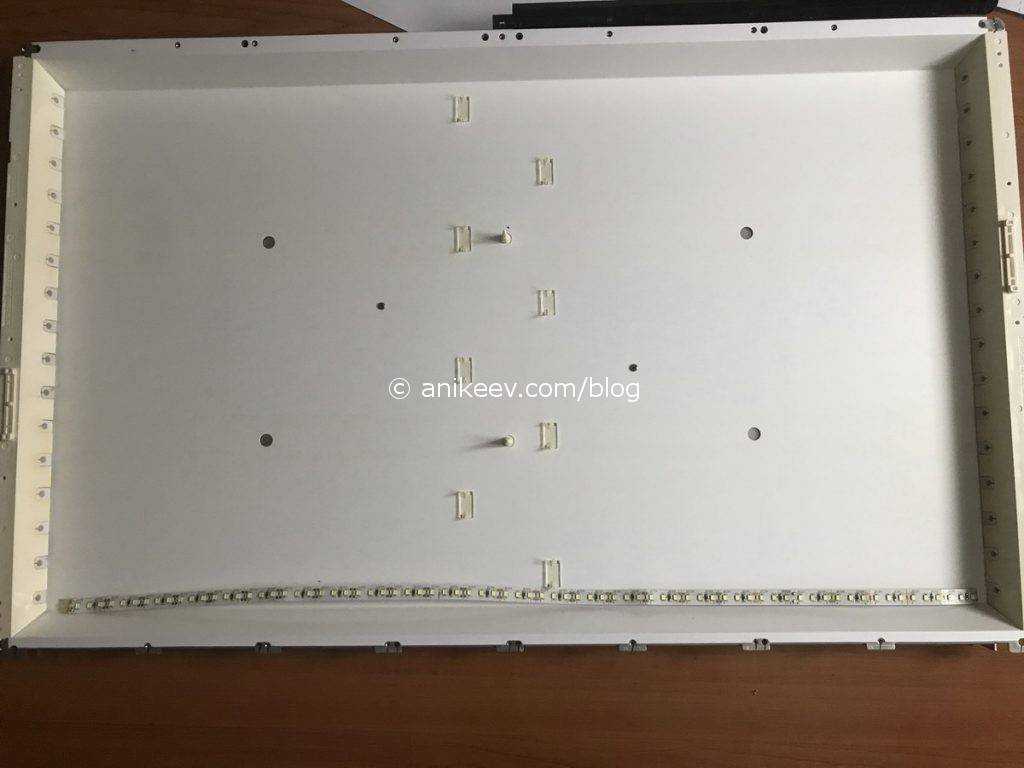

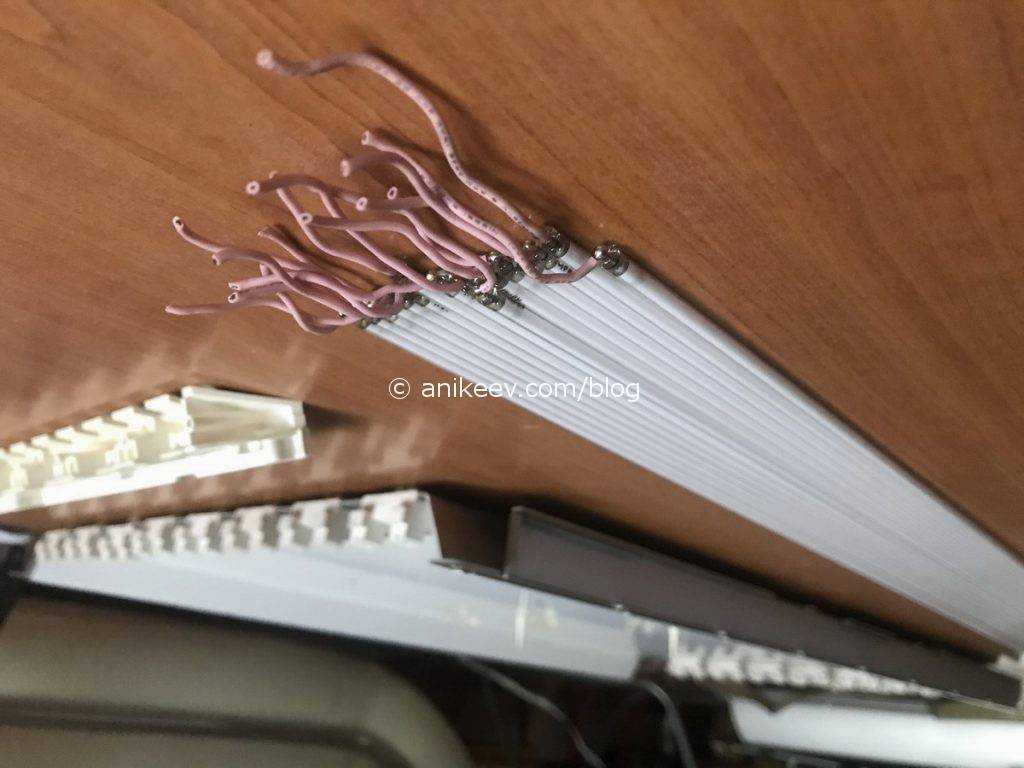

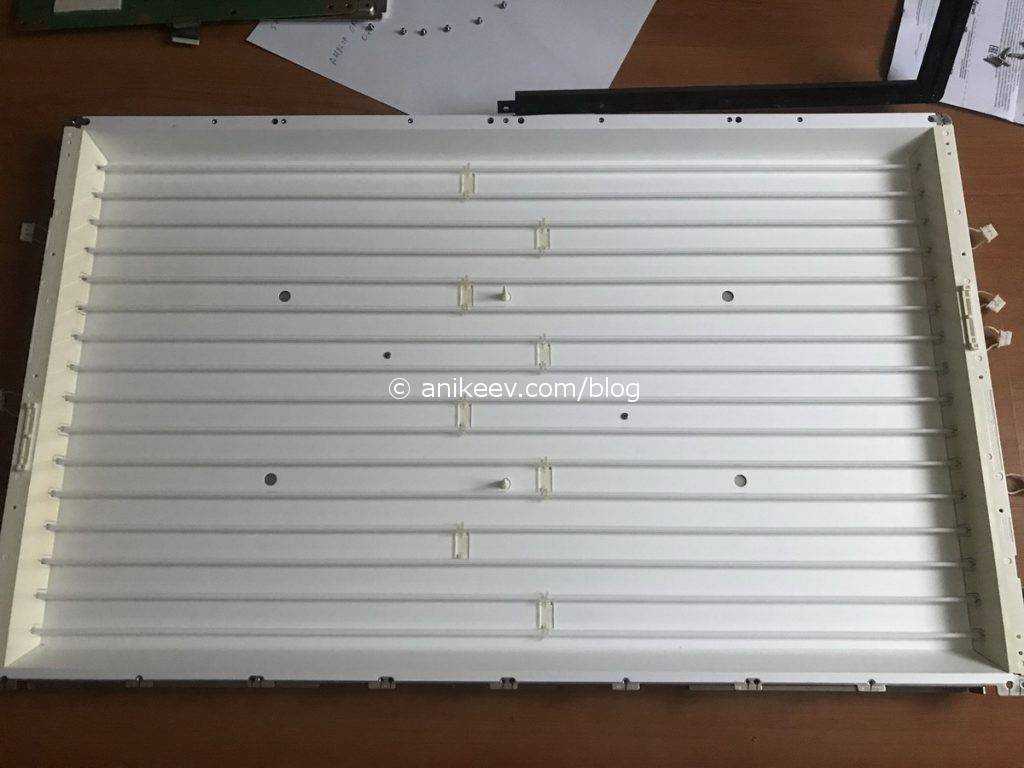

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

Примерим нашу ленту по месту установки.

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

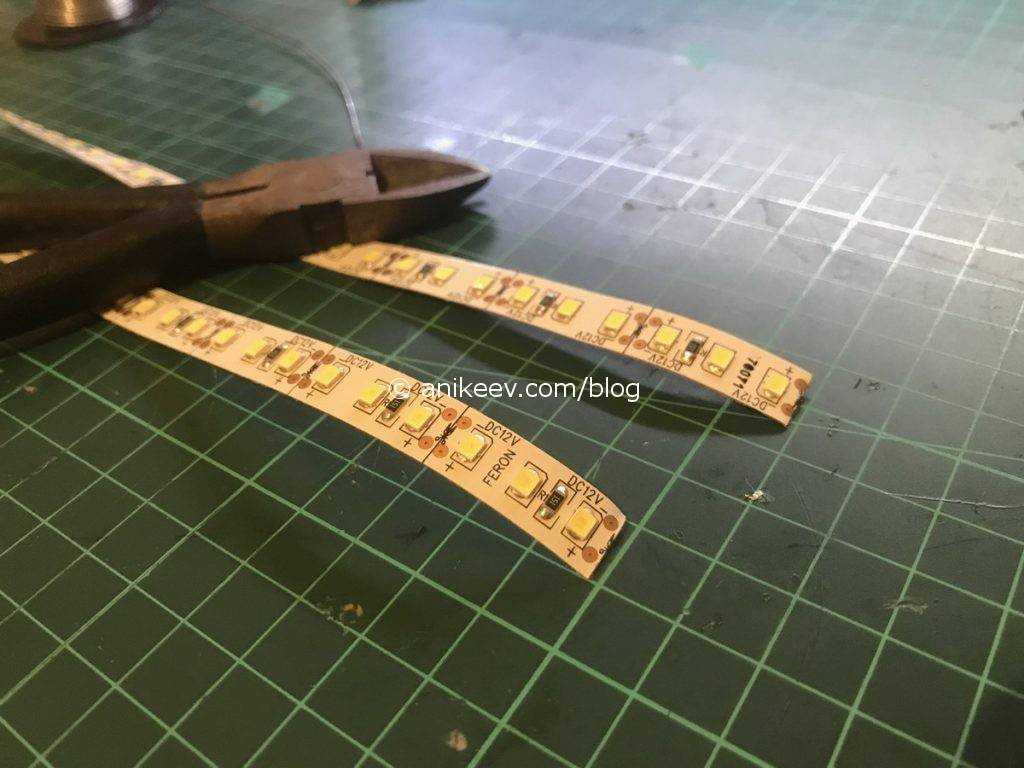

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

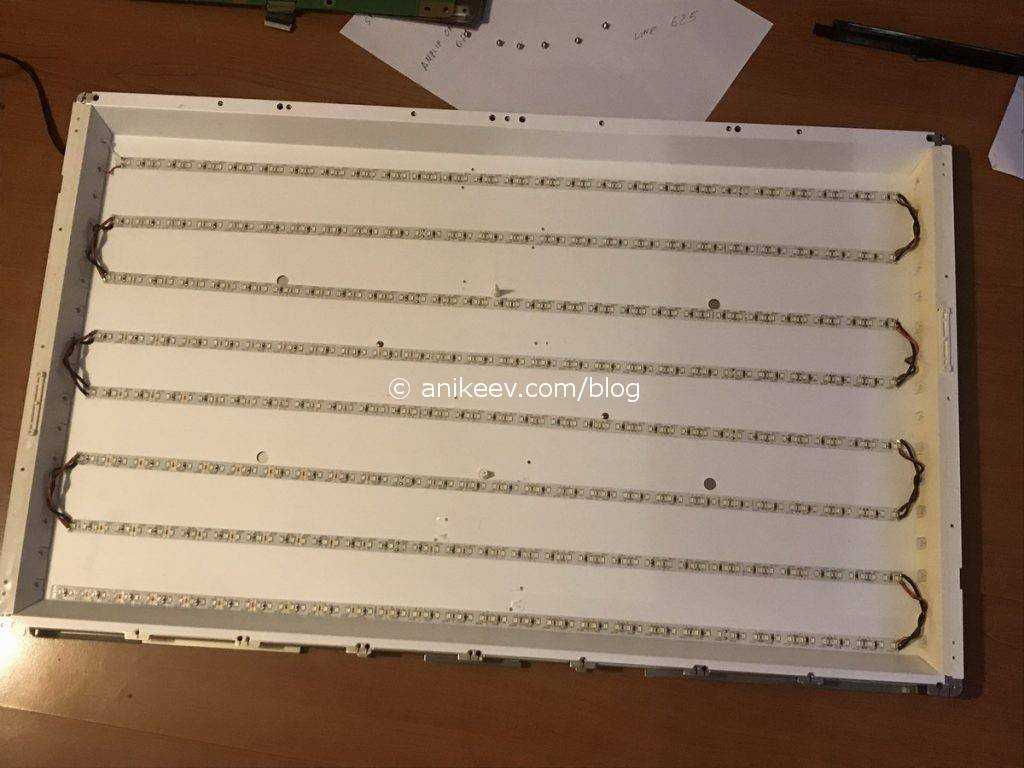

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью. А сейчас кабель уложен в старые крепления шлейфов инвертора

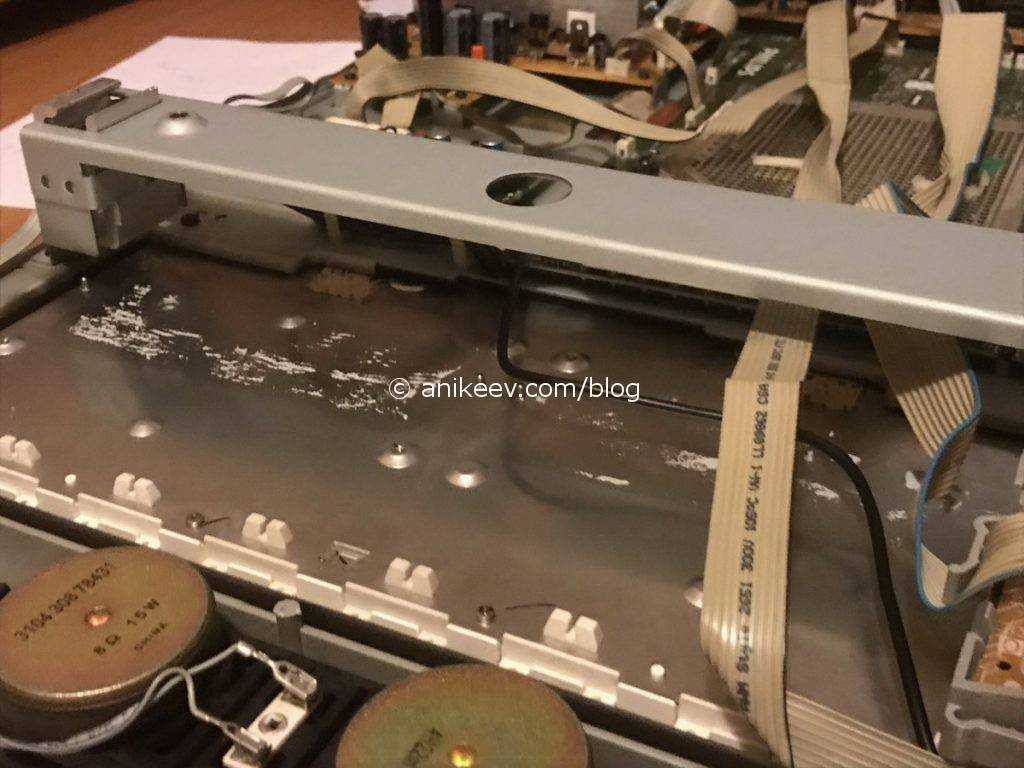

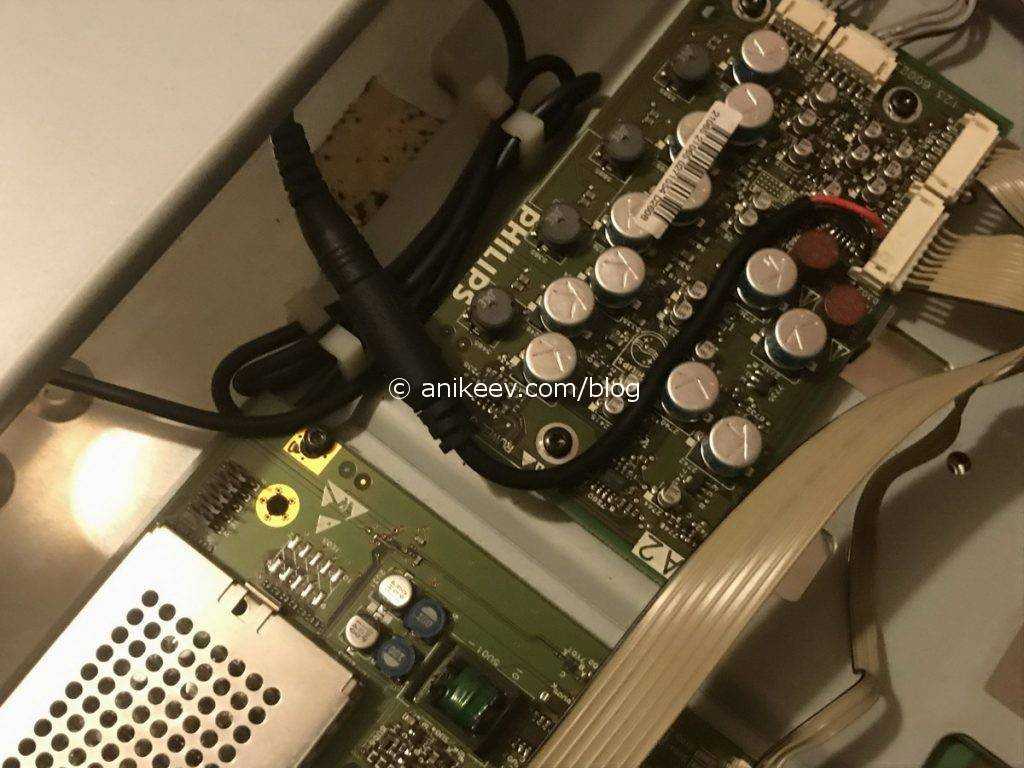

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

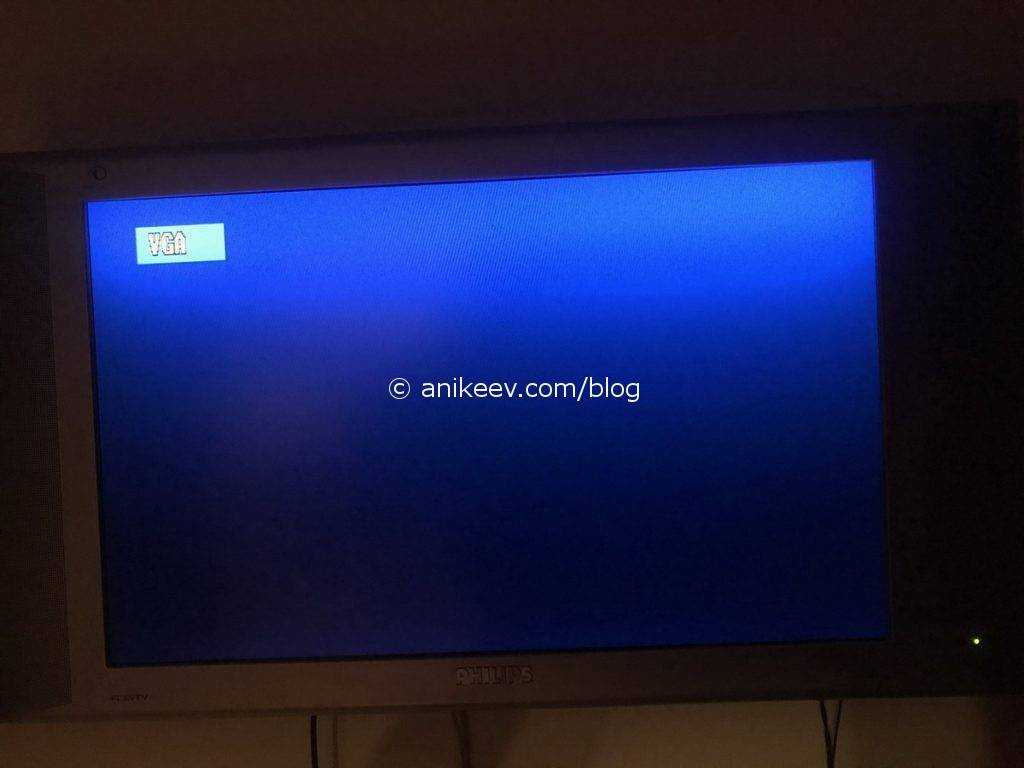

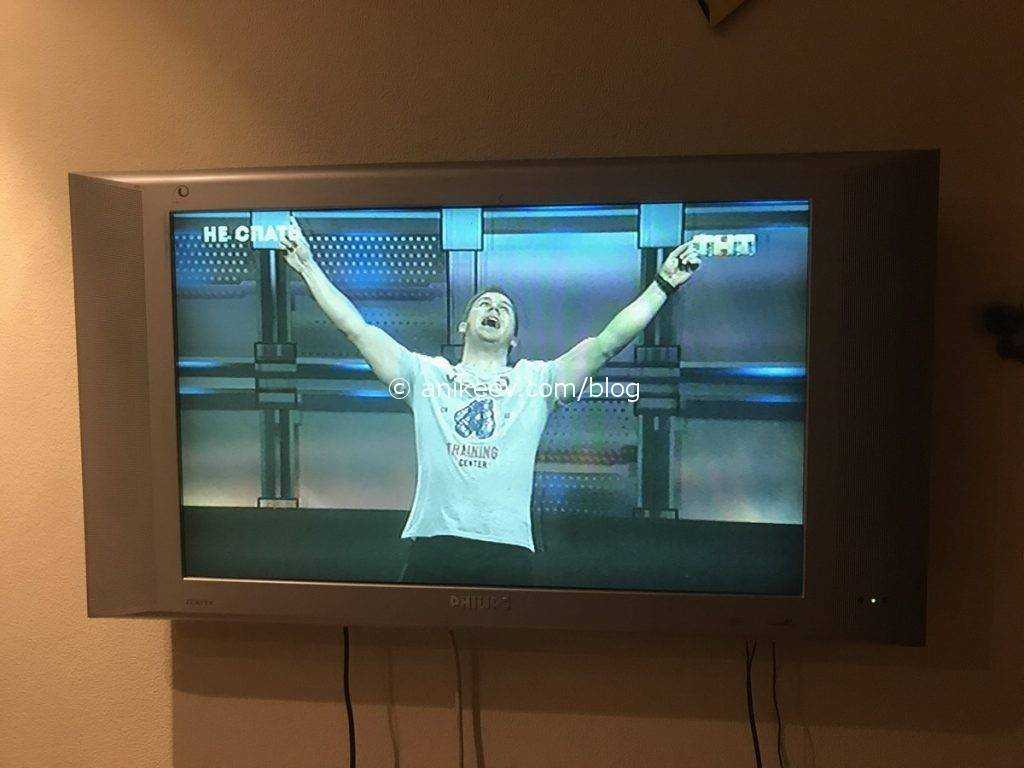

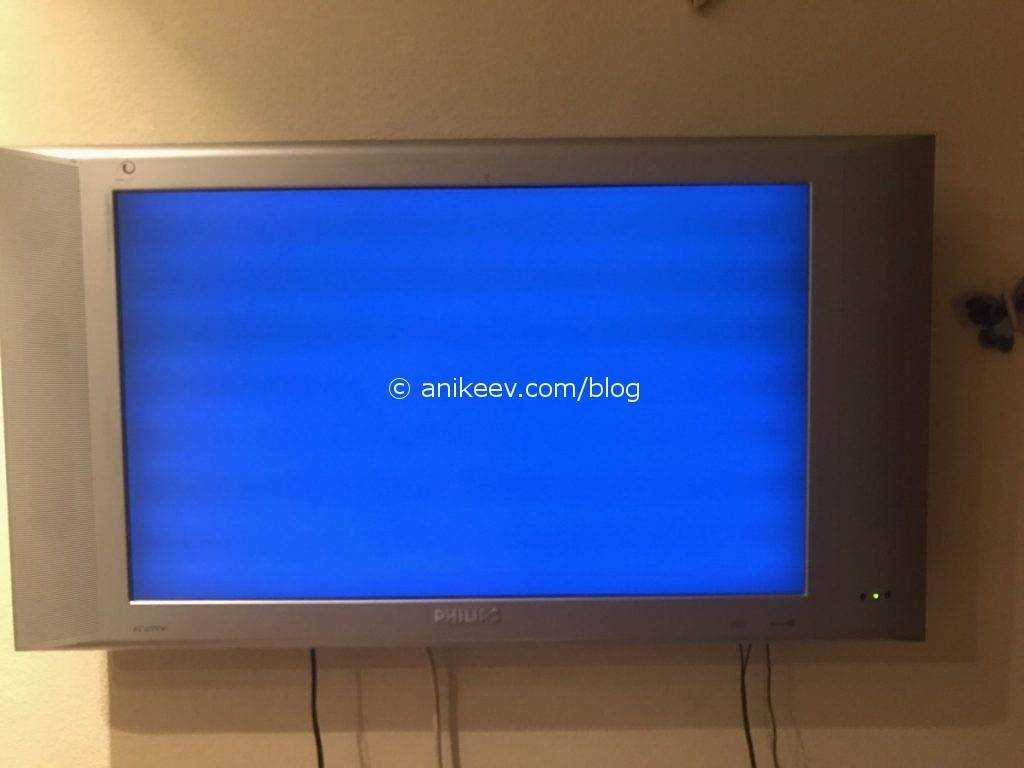

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

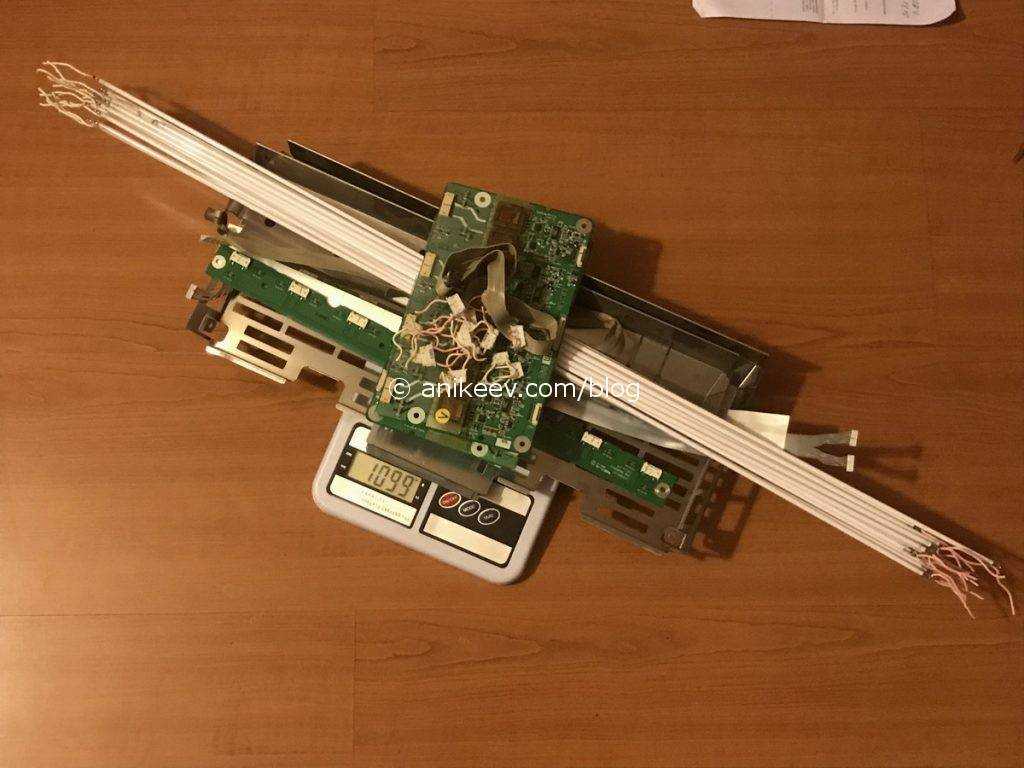

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

А зачем менять CCFL на LED?

В моём понимании CCFL-подсветка — монструозное, но хрупкое чудовище, которое состоит из инверторов (которые выдают опасное напряжение), ламп подсветки (тонких и хрупких), мощных металлических экранов для безопасности и кучи проводов. И что именно там сломалось — понятия не имею. Возможно, надо заменить лампы (150 рублей за штуку, а их там 16). Может, неисправен инвертор (сложно найти такой же в наличии, да и цена более 1000 рублей за штуку). В общем, лотерея.

А LED-подсветка состоит из светодиодной ленты (1000 рублей за пять метров), соединительных проводов (найдём в запасах) и любого источника питания, который выдаёт безобидные 12В (найдём на месте).

Совет для экономных: если вы готовы немного подождать, то покупайте светодиодную ленту на алиэкспрессе. Это выгоднее раза в два.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Чего не нужно делать, чтобы не ломалось

Для того чтобы не повредить «ремонтом» ТВ устройство следует придерживаться простых правил.

Сборку и разборку устройства следует проводить аккуратно, не применяя грубой силы. Зачастую все устройства снимаются простым нажатием или использованием крепежного механизма. Если легким усилием демонтировать деталь не получается, значит пользователь либо открутил не все болты, либо не снял крепежный механизм. Излишнее применение грубой силы грозит дополнительными поломками, которые могут привести устройство в негодность.
Все операции с матрицей следует проводить чистыми руками. Так как любое загрязнение, даже пыль, может нарушить работу этой детали.
В случае если пользователь не обладает опытом и знаниями в этой области, лучше не приступать к ремонту самостоятельно.

Подпишитесь на наши Социальные сети

Неисправность подсветки телевизора

Неработающая подсветка может появляться на экране TV следующим образом:

отсутствие изображения при наличии звука
мерцание экрана с определенной периодичностью
после непродолжительной работы изображение пропадает, через определенное время картинка появляется
верхняя или нижняя, а бывает средняя часть экрана затемнена, что вызывает при просмотре сильный дискомфорт и нагрузку на зрение
яркие светлые пятна по экрану, мешающие просмотру
искажение цветов в область синего спектра

Исчерпывающую информацию о неработающем узле, можно получить только при полной диагностике любого телевизионного аппарата LG. Правильная диагностика, это 85 % успешности ремонта.

Поиск неисправности выполняется в следующей последовательности:

визуальный осмотр платы блока питания
проверка блока питания, соответствующих выходных напряжений
измерение напряжения поступающего в подсветку драйвера

Убедившись, что напряжение увеличилось в момент включения до 150 Вольт, а затем снизилось через 3 – 5 секунд до 100 Вольт (в зависимости от модели телевизора); мы поняли что БП и драйвер исправны. Значит неисправны SMD светодиоды установленные на планках, пора приступать к ремонту LG.

Блок питания ТВ LG

Где взять рабочие элементы для замены

Готовые светодиодные ленты можно заказать для конкретной модели телевизора. Они поставляются достаточно долго. Есть возможность после определения маркировки диодов или их рабочего напряжения купить новые на Алиэкспресс или в другом интернет магазине. Срок поставки также не порадует оперативностью.

Оптимальный для многих вариант заключается в походах по сервисным центрам и ремонтным мастерским. Практически всегда есть возможность найти донора — телевизор с такими же диодами. Выпаяв их и поставив на свою подсветку, можно оперативно и достаточно дешево вернуть ей функциональность.

Причины поломки LED подсветки телевизоров

Освещение экрана на современном ТВ аппарате состоит из цепи светодиодных лампочек. Это своеобразные звенья, которые располагаются последовательно. Поэтому отдельные элементы могут выйти из строя, отключая всю цепь.

При выходе из строя светодиодов характерно, что звук на ТВ остаётся, но пропадает изображение

Важно отметить, что это не проблема, когда телевизор не включается. Он работает, как и прежде, при этом ТВ даже может выполнять команды пульта дистанционного управления: переключать каналы, увеличивать или уменьшать громкость.
Если внимательно посмотреть на экран, то можно увидеть очертания фигур, но если подсветка выходит из строя, то оборудование не передаст картинку качественно, чтобы человек рассмотрел её во всех подробностях

Основные причины неисправностей оборудования:

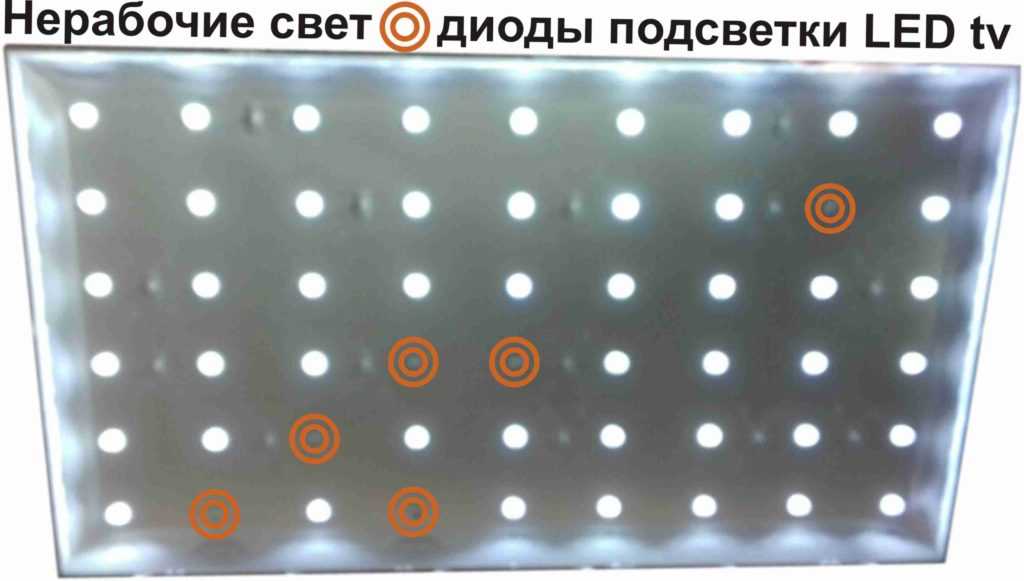

Сгорел один или сразу несколько светодиодов (не горит одна из лампочек).
LED драйвер работает не как нужно.

Чтобы точно узнать причину поломки, придется потратить много времени, поскольку на ТВ стоит большое количество звеньев одной цепи. Это работа достаточно кропотливая. Потребуется измерить напряжение на всех светодиодах и выяснить, какой именно вышел из строя.

Второй способ, как проверить конкретную деталь, что вышла из строя – подключить питание к ленте подсветки. Таким образом, получится узнать, на какой именно ленте находится неисправный диод. Этот процесс более быстрый – не придется искать вышедшую из строя деталь по отдельности.

Порядок разборки матрицы

Сначала снимаем декоративную пластиковую панель

Для этого просто отжимаем зажимы по периметру. Примечание: данная модель телевизора удобна тем, что сама матрица имеет дополнительный металлический крепящий кожух, поэтому можно смело отжимать зажимы при помощи ножа, не боясь повредить стекло.

После того как мы сняли декоративную панель, приступаем к разборке металлического кожуха. Опять-же данный аппарат очень удобен- кожух имеет винтовые крепления по всему периметру, достаточно их просто открутить

Кожух состоит из четырех пластинок, снимаются сначала верхние и нижние, а потом боковые

После того как элементы кожуха будут сняты, можно вынимать саму матрицу. Возможные нюансы: 1. В процессе эксплуатации по периметру матрицы может скапливаться грязь, и поэтому матрица очень даже запросто может прилипнуть

Следует уделить этому особое внимание- для начала необходимо проверить легко-ли снимается матрица, аккуратно поддевая ее края. Металлические предметы для этого использовать крайне не рекомендуется- лучше всего поддеть ногтем, в крайнем случае- пластиковым предметом например картою)

2. Шлейфы платы драйверов очень тонкие и их можно очень легко повредить. Следует обязательно позаботиться о том чтобы плата драйверов была свободна и при вынимании матрицы не задевала за корпус телевизора. Можно закрепить ее куском изоленты (как на фото). 3. Заранее позаботьтесь о том где будет лежать снятая матрица пока Вы будете заниматься дальнейшим ремонтом- это должна быть ровная и мягкая поверхность. Например застеленный пледом стол.

После того как матрица будет снята можно приступать к разборке пластикового кожуха, крепящего светорассеивающие пленки. Для этого необходимо просто отжать крепления по периметру

В принципе на данном этапе ничего хрупкого нет, поэтому особая осторожность здесь не требуется

После того как мы сняли светорассеивающие пленки, наконец-то мы добрались до самих светодиодов.

Заменить матрицу

Матрица не ремонтируется, и при обнаружении неисправностей её попросту надо поменять. Признаками неисправности матрицы являются зависание телевизора LG, замедленный отклик на команды, отсутствие реакции на запуск приложений, включение и мгновенное отключение ТВ-панели. Производить замену матрицы лучше в сервисном центре.

Замена блока питания

Чаще всего наряду с подсветкой прекращает работать блок питания. Определить, что вышел из строя именно он, можно по следующим признакам:

Телевизор не включается.
Устройство не реагирует на пульт даже после замены батареек и проверки плотности вхождения вилки в розетку.

Проблема решается очень легко и быстро — заменой старого блока на новый.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64891306 показан на рисунке ниже:

EAX64891306 может применяться в телевизорах:

LG 32LN540V (Panel LC320DUE (SF)(R1)), LG 42LN542V-ZD (Panel LC420DUE SFR3), LG 32LN541V (Panel LC320DUE (SF)(R1)), LG 42LA615V (Panel LC420DUE (SF)(U2) ), LG 32LA615V (Panel LC320DUE (SF)(U2)), LG 42LN540V (Panel LC420DUE (SF)(R1)), LG 42LN541V (Panel LC420DUE (SF)(R1)), LG 47LN540V (Panel LC470DUE (SF)(R1)), LG 32LB530U ZA (Panel LC320DXE (SG)(R1)), LG 39LN540V (Panel HC390DUN-VCFP1-11XX), LG 32LA643V (Panel LC320EUN (SF)(F1)), LG 32LN542V (Panel LC320DUE SF R1), LG 47LA615V (Panel LC470DUE (SF)(U2)), LG 47LA643V ZB (Panel LC470EUN (SF)(F2)), LG 32LN541U ZB (Panel HC320DXN-VHFP1 — 21XX / HC320DXN-VHFPA — 21XX), LG 32LN536U (Panel NC320DXN (SA)(P1)), LG 37LN541U (Panel LC370DXE (SF)(R1)).

Проблемы с прошивкой

ТВ-устройства, поддерживающиеся LG WebOS, могут выйти из строя, если произошел сбой в прошивке. Вследствие очередного обновления операционной системы, если оно прошло неудачно, может случиться ситуация с повторяющейся перезагрузкой аппарата. Ее можно устранить обновлением прошивки вручную с USB флешки. Это может сделать любой пользователь, ознакомившийся с инструкцией к телевизору.

Ситуации, когда не работает Smart TV на платформе WebOS, — несколько отличаются от предыдущих. Эти модели работают со сбоями по причине неполадок в операционной системе. Во избежание таких случаев рекомендуется вовремя обновлять операционную систему.

Video on this topic

Ремонт телевизора LG 42LW575S Мигает светодиод

Привет. В данном видео я расскажу, как отремонтировать телевизор LG 42LW575S, если он не включается, светодиод.

LG IPS224V мигает подсветка, ремонтируем.

Устраняем одну из распространённых неисправностей монитора LG IPS224V — кратковременно пропадает изображение.

Ремонт телевизора LG 47LN540V Ремонт подсветки матрицы

Привет. В данном видео я расскажу, как отремонтировать телевизор LG 47LN540V, если у него не работает подсветка.

LG 42LB561V подсветка!

Привет всем! Ремонт подсветки LG 42LB561V. Всем приятного просмотра.

Моргает экран телевизора

На ремонте жк led телевизор LG 47LB625V с неисправностью — моргает экран. Неисправность телевизора заключалась.

Моргает подсветка жк телевизор LG Уменьшение тока подсветки

Ремонт жк телевизора LG, моргает led подсветка. Неисправность была устранена. Также был уменьшен ток подсветк.

Разборка и ремонт подсветки телевизора LG 47LB650V+БОНУС, в домашних условиях.

Причина разборки мигающая подсветка,засветы.

LG 47LB650V мигает подсветка, ремонт LG Led

LG 47LB650V мигает подсветка, ремонт LG Led . Если мигает лед подсветка телевизора LG. Померьте напряжение на выходах.

Источник

Причины выхода из строя подсветки

Высококачественное телевизионное оборудование способно работать достаточно долго, соответственно, проблемы с подсветкой появляются после впечатляющего периода времени. К сожалению, то же самое нельзя сказать о китайских производителях.

Почему нет подсветки? Есть несколько причин провала, давайте проанализируем каждую из них:

Определенная линия светодиодов перегорела. Светодиоды характеризуются последовательным подключением, что означает, что если один из компонентов перестает работать, то выходит из строя весь компонент. Тем не менее, напряжение (около 200 вольт) по-прежнему подается на лампы.

Проблемы со светодиодным драйвером. На LG-телевизоре изображение исчезает, потому что на светодиоды не подается напряжение, поэтому они не загораются.

Заводской дефект. Иногда не работает только один светодиод, но экран телевизора не загорается.

Пользователь устанавливает максимальную яркость изображения, что приводит к повышению напряжения, в результате чего диоды не выдерживают и перегорают.

Иногда несоосность напряжения, питающего светодиоды, является неисправностью магазина, в котором был приобретен телевизор. Они стараются привлечь клиентов яркой картинкой.

Теперь вы знаете, почему светодиодная подсветка на вашем телевизоре не работает. Этот сбой довольно распространен, но если следовать рекомендациям производителя, можно значительно продлить срок службы устройства.

Профессиональные сервисные специалисты будут использовать специальное оборудование, чтобы определить, какой модуль неисправен. Как обычный пользователь может понять, что подсветка экрана LG TV не работает? Давайте обсудим основы диагностики.

Диагностика подсветки телевизора LG

Как я могу сказать, что эта подсветка неисправна? Все зависит от симптомов. Например, ЖК-телевизор запускается с пульта дистанционного управления, но на экране нет изображения. Наведите фонарик на экран, и вы увидите размытое изображение. На самом деле, фонарь действует как принудительная подсветка.

На основании этого мы можем определить, что либо драйвер светодиода, либо подсветка неисправны. Чтобы найти источник проблемы, разберите телевизор и внимательно осмотрите аппаратные компоненты.

Помните, что разборку корпуса телевизора следует проводить только в том случае, если у вас уже был подобный опыт. Если нет, лучше пойти в сервисный центр. Лучше не рисковать. Потому что всегда есть возможность ухудшить ситуацию, то есть ухудшить исходный провал.

Чтобы снять заднюю панель вашего LG TV, все, что вам нужно сделать, это удалить специальные винты, которые обеспечивают крепление. Это несложно сделать. Сначала отсоедините питание и выньте крепежные винты. Если крышка все еще не снята, найдите стопорный винт.

После снятия задней панели проверьте подсветку и выходное напряжение. Например, если напряжение подсветки составляет 100 вольт, это означает, что компонент вышел из строя.

В большинстве случаев телевизоры LG поставляются с комплектом светодиодных линз, которые расположены по периметру экрана для обеспечения четкой подсветки. Для того, чтобы добраться до этой детали и отремонтировать ее, необходимо сначала разобрать матрицу.

Теперь ты знаешь, что делать, когда телевизор включен, но нет картинки.

Замена светодиодов

Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.

Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

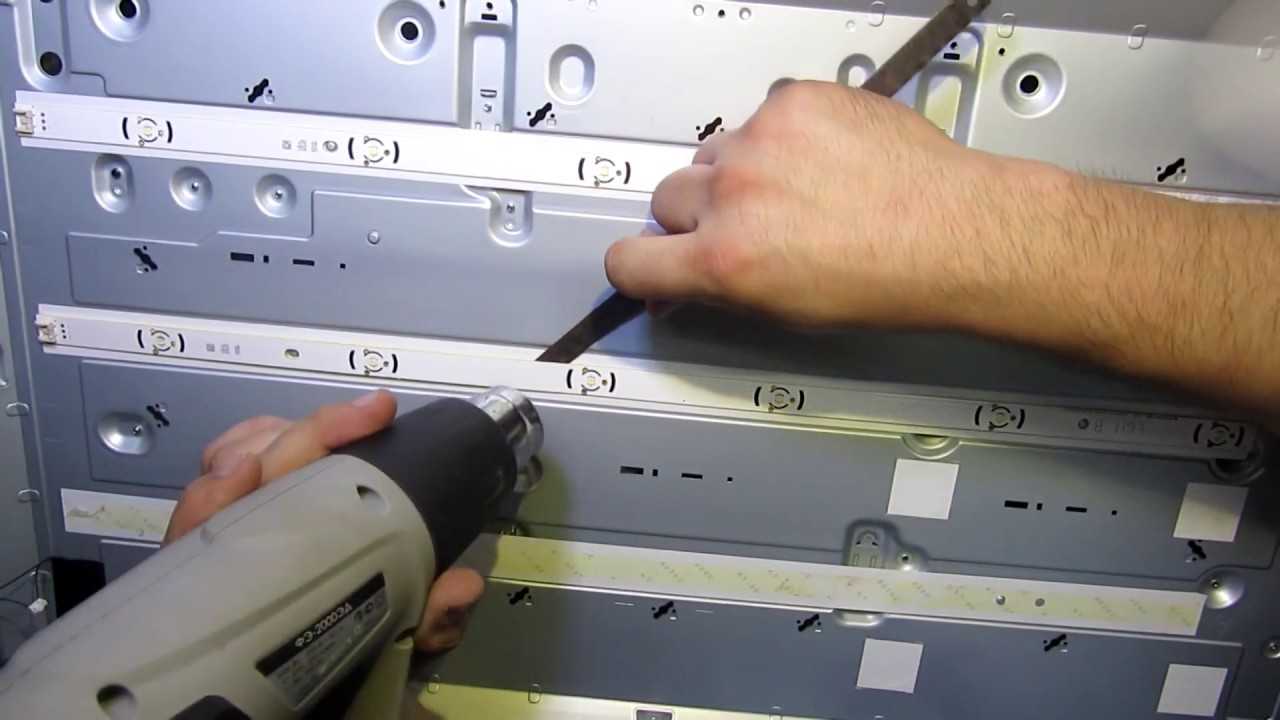

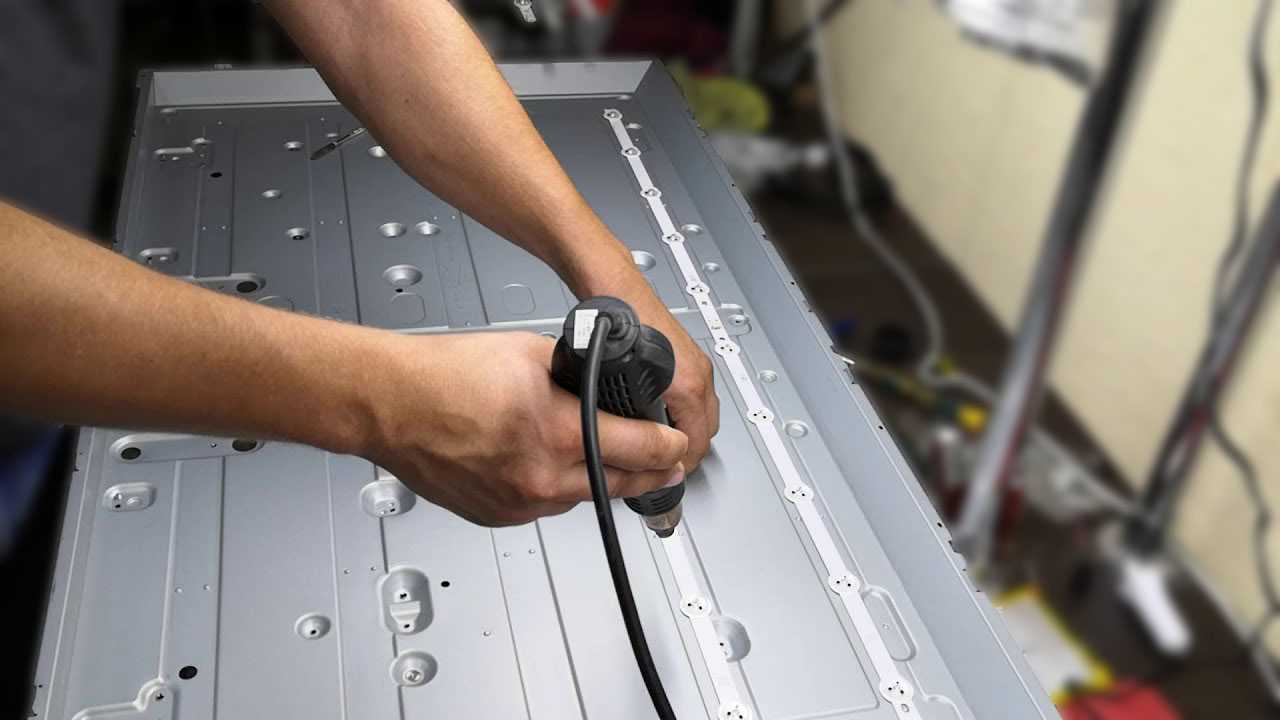

Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.

Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.

В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.

Источник

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.

Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.

Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.

Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к

она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.

Почему ремонт подсветки своими руками может оказаться неудачной затеей?

Опишем основные моменты:

Для качественного ремонта нужна определенная модель светодиодов, определенной мощности и размера, ее нужно знать. Любые похожие с китайской барахолки не подойдут. Работать будут, но с засветами или синим отливом и недолго.
При ремонте подсветки придется разбирать весь телевизор, в т.ч. поднимать стекло и остальные слои матрицы, это чревато её повреждение или, как минимум, попаданием пыли и ворса под стекло. Все это будет видно на белом фоне после сборки.
Иногда диоды вспыхивают, когда выходят из строя, а продукты горения попадают на рассеивающие линзы и отражающие слои матрицы. Из-за чего линзы мутнеют и их тоже придется менять. Отражатели и световод (оргстекло) при воздействии на них дыма и высокой температуры также начинают искажать свет от диодов и подлежат замене. Ни линз ни слоев матрицы в розничной продаже не найти — только в сервисе.

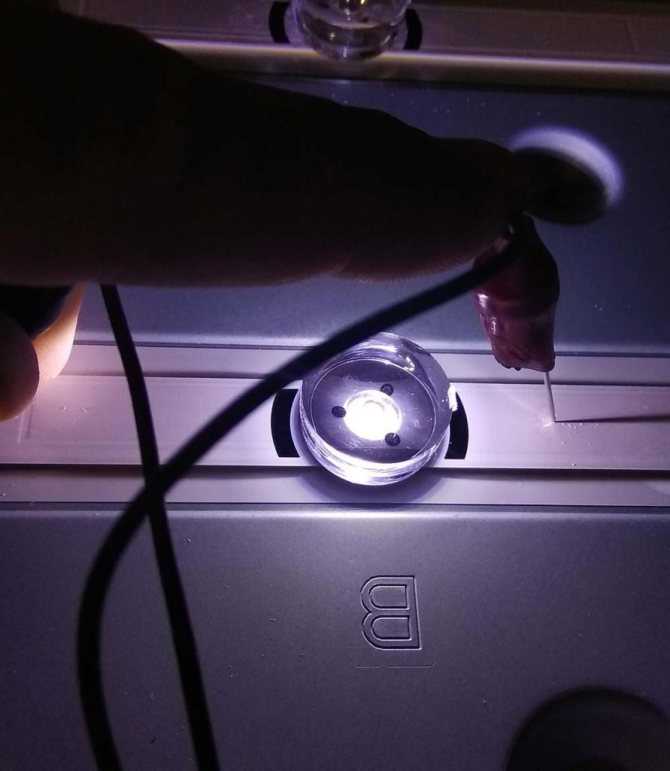

Светодиод под линзой (лента директ led в исправном состоянии)

Разобьете стекло матрицы при монтаже/демонтаже — платите вы (90% стоимости телевизора). Если разобьет сервисный центр — ущерб возмещаются за счет СЦ.
Отсутствие термовоздушной паяльной станции, хорошего флюса и нижнего подогрева превратят замену диодов в приключение. В видеороликах вам, скорее всего, посоветуют отрывать диоды ножом или скальпелем — удачи

Если у вас есть возможность проделать то же самое с разумными временными затратами — можете приступать к самостоятельному ремонту. Однако, это не тот вид ремонта который легко выполнить на дому и в одиночку,

Разумеется, при самостоятельном ремонте всё бесплатно, плюс, на собственном ТВ можно делать что угодно, все зависит только от вас.

Уменьшение тока подсветки.

О том, как уменьшить ток LED-подсветки в данном телевизоре подробно рассказано в описании микросхемы DT1641AS.

Не помешает сделать замер величины тока подсветки до и после процедуры его уменьшения. При этом следует выбрать один из возможных режимов отображения через меню телевизора («Стандартный», «Динамический», «Пользовательский»). Это необходимо сделать, так как в разных режимах уровень яркости будет отличаться и мы не получим ясного представления о реальном уровне уменьшения тока.

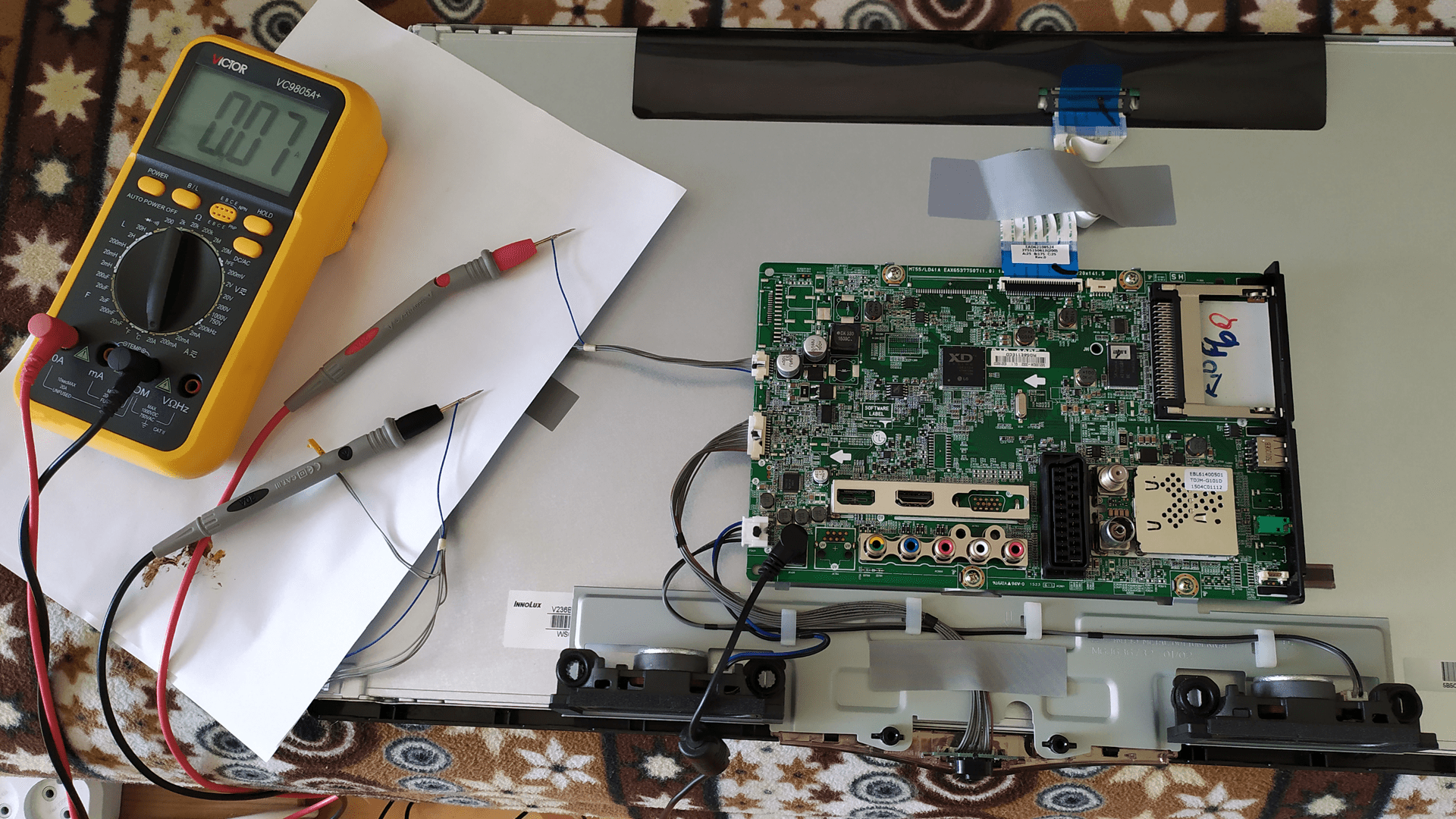

Для ЖК-телевизора LG 24LF450U замерить общий ток через светодиоды можно включив мультиметр в разрыв синего провода у шлейфа, соединяющего основную плату и плашку LED-подсветки.

Имейте ввиду, что не каждый мультиметр отобразит точное значение величины тока, так как управление яркостью осуществляется с помощью широтно-импульсной модуляции (ШИМ).

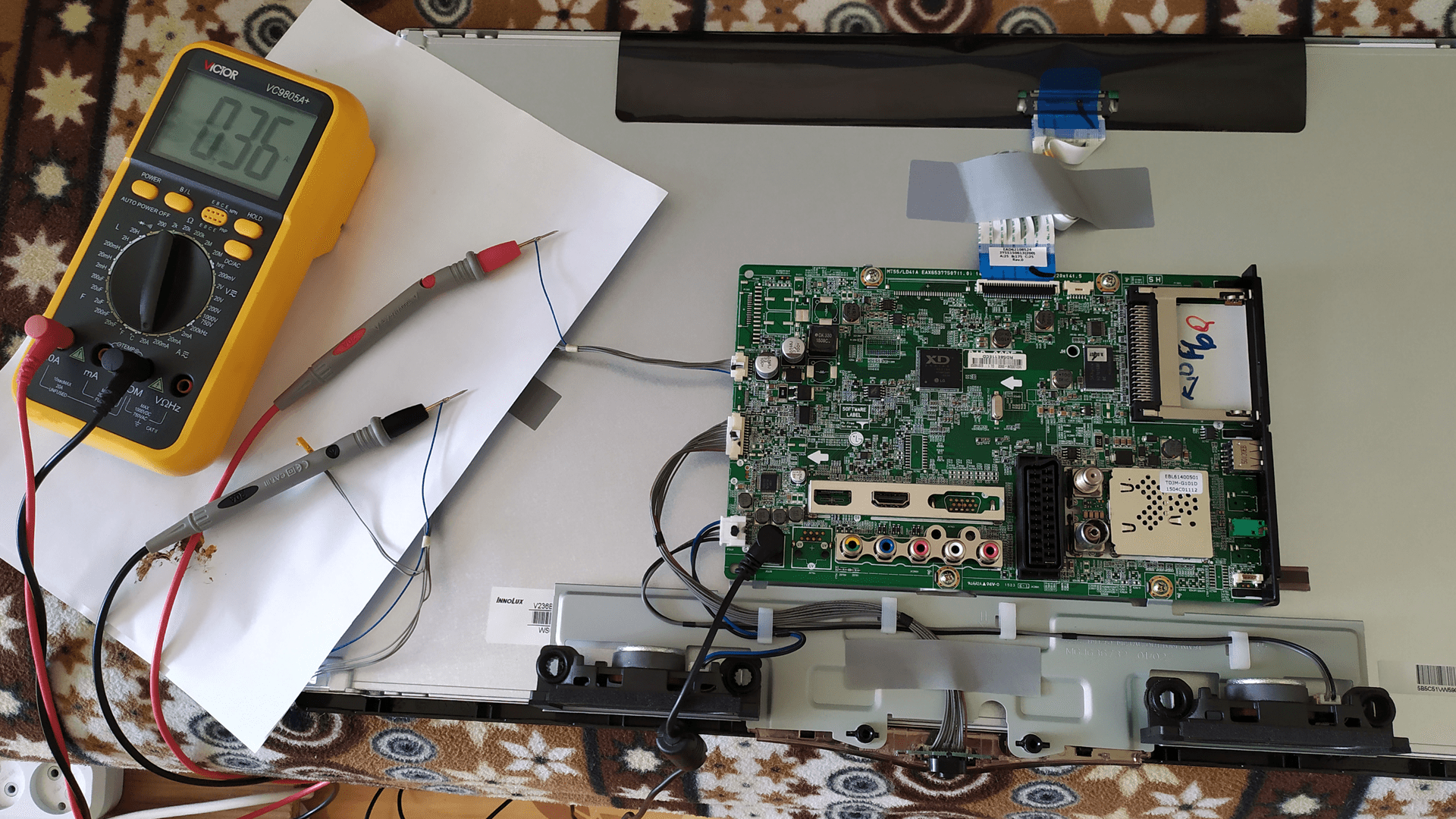

Замер тока LED-подсветки сразу после включения телевизора (без подключенного сигнала). На дисплее мультиметра 360 мА.

Далее ток подсветки плавно уменьшается и становится минимальным в режиме ожидания (пониженная яркость при отсутствии сигнала). Как видим, он уменьшился до уровня 70 мА (0,07A).

Сильно усердствовать с уменьшением тока подсветки не стоит, так как светоотдача уменьшается, а это сказывается на комфорте использования аппарата, особенно в дневное время суток или при фоновой засветке в светлые дни.

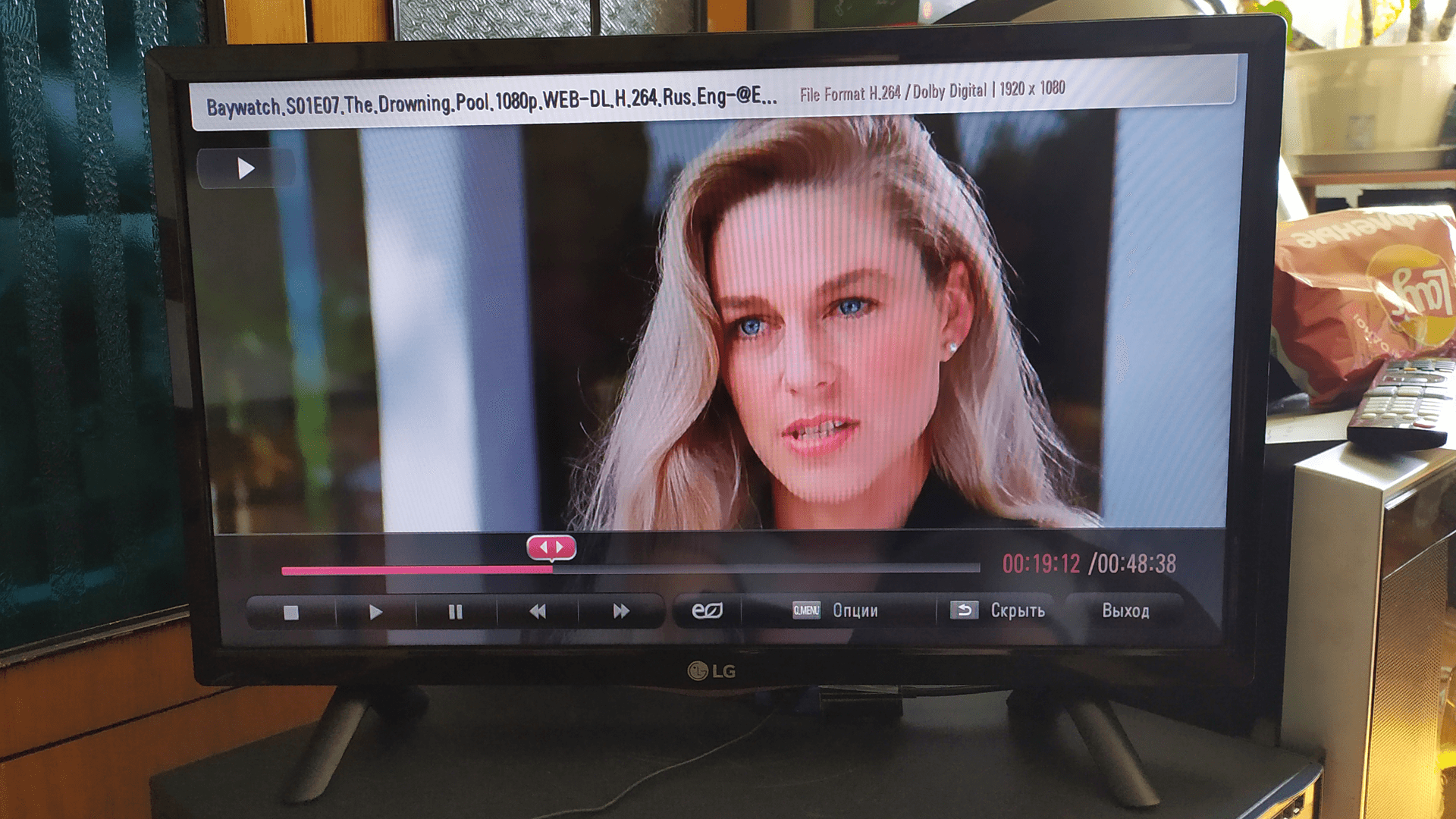

ЖК-телевизор после ремонта.

Нравится

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Определение неисправных светодиодов

После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.

Светодиоды, которые были заменены в предыдущем ремонте

Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.

Подготовка к проверке

Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.

Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.

Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения. Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения

Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:

На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.
