Не включается телевизор samsung

Как самостоятельно устранить проблему

Устранить проблему самостоятельно возможно только при наличии несущественных проблем, касающихся электропитания, переключения режимов или пульта управления. Во всех остальных случаях рекомендуем обратиться к специалистам и не заниматься самостоятельным ремонтом устройства, особенно, если оно находится на гарантии.

Проверка режима телевизора

Если вы оставляли телевизор в режиме ожидания, индикатор на устройстве будет гореть красным. Для выхода из спящего режима просто нажмите кнопку питания на передней панели телевизора или пульте.

Если вы подключили телевизор как монитор к своему компьютеру или к игровой приставке, отключите устройство и измените режим на TV.

Проверка пульта

Чаще всего ломается вовсе не телевизор, а пульт от него. Попробуйте заменить батарейки, проверить корректно ли они вставлены. Проверьте целостность корпуса пульта, а также наличие и корректную работу всех его кнопок.

Осмотр подачи электричества

Сомневаетесь в исправности розетки? Переподключите устройство к другой и попробуйте снова его включить. Неисправность кабеля проверить будет сложнее, но если у вас имеется кабель с таким же разъемом, подсоедините его к телевизору и попробуйте включить его.

Выбран другой источник

Если вы подключили телевизор к беспроводному интернету или выбирали AV или HDMI – источники сигнала, в работе устройства может произойти сбой, который можно исправить, выбрав другой источник сигнала в настройках.

Самостоятельный ремонт

Если телевизор перестал включаться, то рекомендуется осуществить проверку следующих параметров.

1. Режим ТВ. Первое, что нужно сделать, проверить в каком режиме работает экран. Например, устройство работает в режиме Standby (ждущий режим). Сигнализировать о том, что ждущий режим активирован, будет красная лампа на панели ТВ.Специалисты не рекомендуют оставлять надолго телевизор в таком режиме, так как при скачках напряжения оборудование может сгореть. Для того чтобы телевизор снова заработал, пользователю необходимо отключить режим Standby.
2. Поломка пульта. Если устройство не реагирует на команды ПДУ, попробовать осуществить включение телевизора, воспользовавшись кнопками управления на его панели. В случае если экран заработал, то причиной неполадок является пульт, скорее всего, сели батарейки.

Алгоритм поиска проблемы

Вне зависимости от того, где проводится ремонт: в домашних условиях или профессиональной мастерской, сначала необходимо диагностировать неисправность, определить причину появления поломки. Специально для вас была разработана удобная концепция для оперативного определения источника проблемы. Алгоритм предоставляет возможность пользователю самому диагностировать и устранить неисправность.

Предлагаем вашему вниманию таблицу, в которой представлены часто встречаемые симптомы и их расшифровка, то есть из-за чего они появляются. На основе этой инструкции даже новичок сумеет оперативно определить, почему не работает ЛЕД экран или установить любую другую неисправность.

Признак	Источник проблемы
Телевизор не запускается	Поврежден шнур питания, перегорел адаптер питания, сломалась кнопка включения
Не подсвечивается экран, картинка есть, но она очень тусклая	Не работает лампа или светодиоды, не исключены сбои в системе питания подсветки
Отсутствует звук или очень сильно хрипит	Вышел из строя усилитель звуковой карты, обвязка (микросхема и комплектующие, расположенные рядом с ней)
Экран телевизора загорается, но изображение отсутствует	Сломался тюнер и его цепи, не исключены проблемы с графическим процессором

Отметим, что ни в коем случае не стоит забегать наперед, диагностику начинайте с визуального осмотра используемого оборудования. В том случае, если вы обнаружили потемнения на микросхемах или нагар, разрыв комплектующих, не торопитесь заменять их. Элементы аппаратной составляющей, которые перегорели, могут быть признаком короткого замыкания, соответственно, не исключено, что источник проблемы находится совершенно в другом месте. Перед началом диагностики обязательно обесточьте телевизионное оборудование.

Основные неисправности телевизоров Samsung

Если говорить о моделях первого поколения LCD телевизоров, то в первую очередь следует сказать о проблеме электролитических конденсаторов в фильтрах модулей системы питания. Впрочем, производитель учел слабое звено в данной системе, поэтому владельцы LED моделей крайне редко сталкиваются с поломкой данного типа. Не исключено, что это обуславливается меньшим потреблением электроэнергии преобразователями диодной подсветки.

Продолжая пользоваться ТВ со сломанными фильтрами питания, вполне вероятно вы спровоцируете появление сбоев в работе программного обеспечения. Во-первых, сотрутся настройки поиска в телевизоре, придется заново искать каналы. Во-вторых, постепенно начнут проявляться различные искажения изображения. В-третьих, подсветка экрана будет работать некорректно. Комплексный сбой программного обеспечения станет причиной того, что устройство и вовсе не включится.

Поэтому не нужно затягивать. Отремонтируйте блок питания ЖК телевизора, а затем замените содержимое памяти EEPROM.

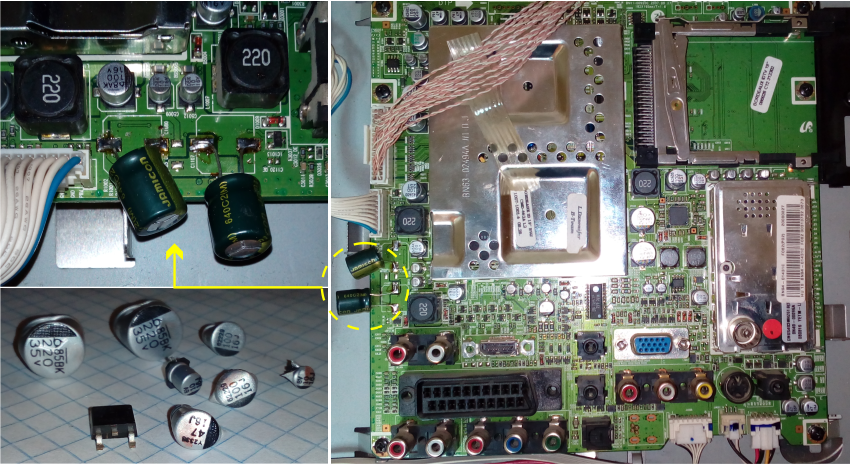

С электролитическими конденсаторами разобрались, но это далеко не единственная типовая неисправность телевизоров Samsung, проявляющаяся в поломке блока питания:

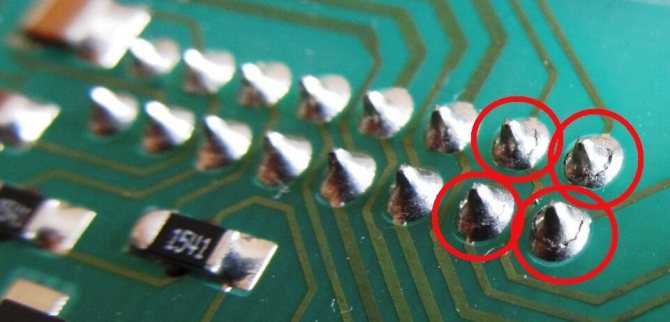

Кольцевые трещины в пайке транзистора.

Пробой герметика с последующим замыканием и обрывом резистора.

Таким образом, система питания – пожалуй, едва ли не самый уязвимый узел телевизионного оборудования от компании Samsung.

Чтобы ликвидировать дефекты на изображении, зачастую они представлены в виде наклоненных в сторону полос, необходимо заменить конденсатор на материнской плате. Заменять данный модуль в ТВ приставке абсолютно точно не придется.

Огромное количество LED моделей, в особенности 5 серии, оборудованы матрицами со светодиодной подсветкой плохого качества. Иногда встречаются устройства, в которых неправильно рассчитано напряжение на диоды. Этот дефект даст о себе знать еще в течение первого года эксплуатации техники. Со временем изображение тускнеет, а потом и вовсе исчезает.

Авторизованные сервисные центры действуют в соответствии с рекомендациями производителя, поэтому заменяют линейки диодов или ограничивают уровень тока на ЛЕД драйверах, это позволяет расширить эксплуатационный срок устройства. Стоит отметить, что это далеко не идеальное решение, поскольку в дальнейшем дефект появляется снова.

Отдельно стоит поговорить о таких проблемах как кадровая развертка и строчная развертка. Это аппаратная поломка, которая проявляется в виде искажений изображения. Проблемы со строчной разверткой появляются из-за повреждения обмотки. Нужно восстановить ее и поменять стабилизаторы, чтобы улучшить уровень напряжения. С кадровой разверткой все немного сложнее, иногда приходится менять кренку, а в некоторых случаях транзисторы.

Конечно же, к списку типичных неисправностей следует отнести механические повреждения экрана. Такая поломка возникает из-за не соблюдений правил эксплуатации, решается путем замены матрицы и подсветки.

Как производится сервисное обслуживание Samsung

Чтобы быстро и с минимальными затратами восстановить нормальную работоспособность бытового прибора, нужно выявить точную причину выхода из строя. Для этого осуществляется комплексная диагностика, которая включает в себя визуальный осмотр на наличие видимых дефектов и проверку технического состояния с помощью контрольно-измерительных приборов. По итогу тестирования мастер может определить список деталей, требующих замены, а также стоимость и сроки выполнения работ. Только после согласования этих нюансов с заказчиком специалист приступает к непосредственному ремонту. В завершении проводится контрольная проверка технического состояния. Если по ее итогу нет замечаний к функционированию, устройство возвращается владельцу вместе с гарантийным талоном.

Чтобы уже сейчас заказать выезд курьера или специалиста для проведения консультации, свяжитесь с менеджерами нашего СЦ по телефону. Привезти технику в сервис можно и самостоятельно, посетив офис в в Москве, который расположен по адресу: ул. Маросейка, д. 6/8, кабинет №6.

Бесконечная перезагрузка

С такой проблемой сталкиваются владельцы «умных» панелей самсунг – при включении телевизора начинается постоянная перезагрузка, на пульт и на кнопки панели управления техника не откликается, световой индикатор горит.

Решить такую проблему под силу только мастеру, так как дело может быть, как поломке блока питания или других элементах панели, например, возможно вышла из строя плата.

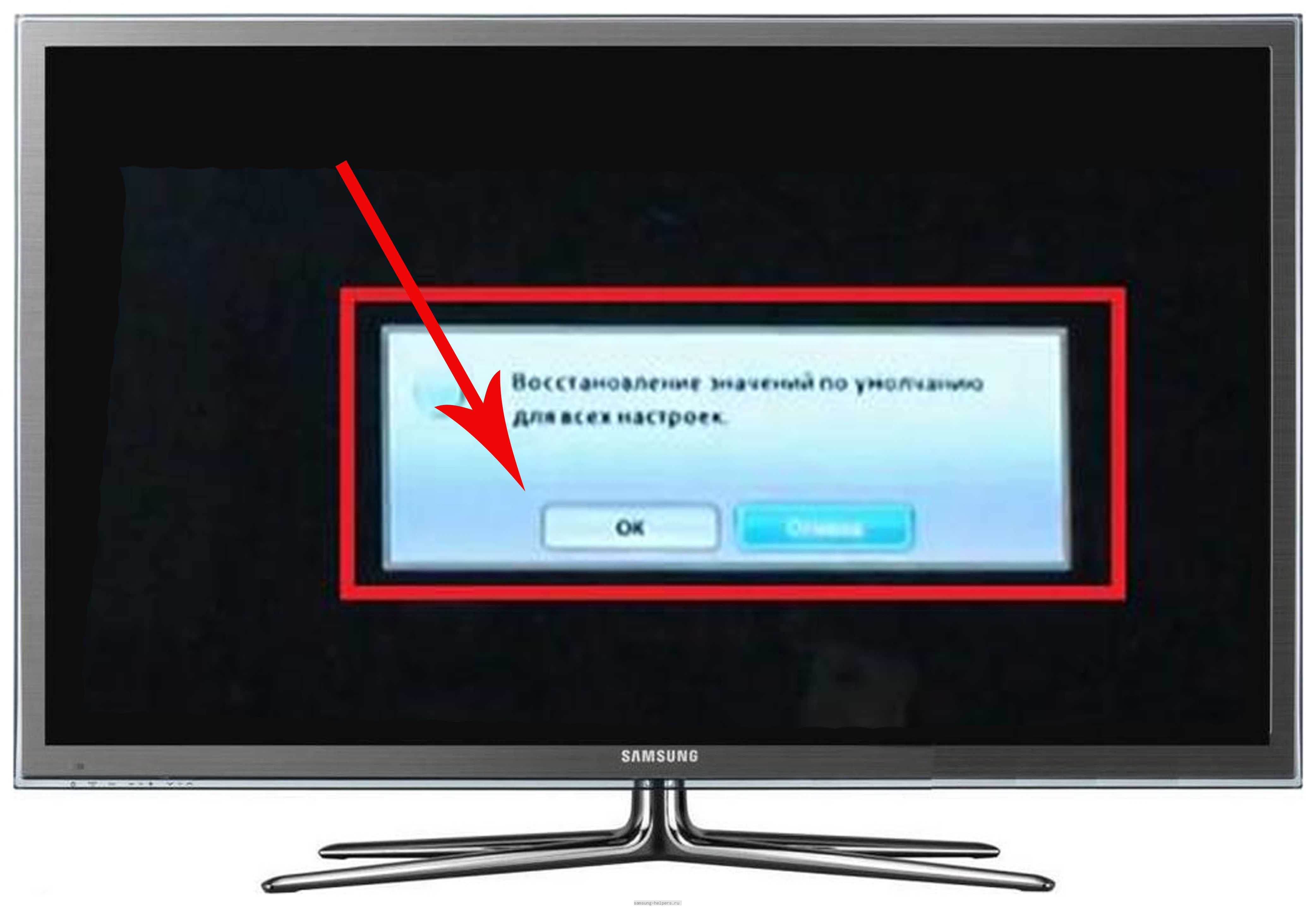

Еще одной из распространенных причин бесконечной перезагрузки может быть слетевшая прошивка. Перепрошивку можно сделать самостоятельно, но рекомендуется обратиться в сервис, этот вариант более надежен. Так как нужно точно выяснить причину неисправности, иначе своими действиями можно только навредить.

Возможно, перепад напряжения

Перепады напряжения чаще всего встречаются в частном секторе, или когда в многоквартирном доме кто-то работает со сваркой. Некоторые модели Samsung оснащены блоками зашиты от перепадов напряжения. В случае возникновения скачка напряжения телевизор гаснет и не включается несколько минут. Если спустя 10 минут устройство так и не включилось, то могло случиться следующее:

• перегорел предохранитель;
• перегорела проводка;
• вышел из строя какой-то электронный элемент внутри корпуса.

Эти проблемы решаются только путём отправления ТВ-устройства в сервисный центр, так как, даже если вы и выявили, что внутри что-то перегорело, без соответствующих знаний и инструментов вам не справиться. Если перепады напряжения – частое явление в вашей квартире, то установите стабилизатор напряжения и все бытовые приборы, которыми дорожите, запитайте через него.

Действие защиты

Возможен вариант, при котором ваша техника включится, но через несколько минут экран опять гаснет. Этот факт говорит о том, что при отключении света аппарат, находился в «спящем режиме», и его полное отключение от сети может исправить проблему. Выдергивания шнура из розетки будет достаточно, чтобы полностью возобновить его работу. Перепады напряжения постоянны. В этом случае стоит приобрести приборы, которые предупреждают такие ситуации. Среди них есть и такие, которые не только предупредят ЧП, но и будут временно поддерживать работу устройства при выключенном электричестве.

Похожее: Как подключить розетку: схема

Такими приборами являются:

• стабилизатор;
• блок бесперебойного питания;
• сетевой фильтр.

Наличие необходимых приборов поможет обезопасить вашу технику от незапланированных включений-отключений напряжения, а выходя из дома, не забывайте полностью выключать электрические приборы.

Как выявить причину неисправности

Поиск проблемы неработоспособности стоит начинать снаружи, а заканчивать внутри самого устройства:

• Первым делом проверьте розетки и кабель питания. Ищем перегибы и потертости.
• Осмотреть корпус на предмет механических повреждений, образовавшихся в результате падения или других форс-мажоров.
• Осматриваем ЖК матрицу, нет ли характерной «паутинки» разбитого стекла.
• Принюхиваемся – не пахнет ли паленым.
• Для тех кто держит смело отвертку в руках – вскройте заднюю крышку телевизора Samsung и визуально осмотрите платы, нет ли механических или температурных повреждений микросхем.
• Плохо и долго (или не с первого раза) включаются каналы – скорей всего виновата операционная система. На современные аппараты устанавливается более простая и функциональная ОС Tizen, но и она не лишена недостатков.

Детальную диагностику лучше всего поручить специалистам, которые по своему опыту знают, что такое материнская плата, стабилизатор напряжения, модуль развёртки и ТВ-процессор.

Новый аппарат из магазина вряд ли окажется неисправным. Поэтому перед его использованием будет полезным ознакомиться с содержанием краткого руководства и выполнить подключение в соответствии с данными указаниями.

Как выявить причину неисправности

Поиск проблемы неработоспособности стоит начинать снаружи, а заканчивать внутри самого устройства:

• Первым делом проверьте розетки и кабель питания. Ищем перегибы и потертости.
• Осмотреть корпус на предмет механических повреждений, образовавшихся в результате падения или других форс-мажоров.
• Осматриваем ЖК матрицу, нет ли характерной «паутинки» разбитого стекла.
• Принюхиваемся – не пахнет ли паленым.
• Для тех кто держит смело отвертку в руках – вскройте заднюю крышку телевизора Samsung и визуально осмотрите платы, нет ли механических или температурных повреждений микросхем.
• Плохо и долго (или не с первого раза) включаются каналы – скорей всего виновата операционная система. На современные аппараты устанавливается более простая и функциональная ОС Tizen, но и она не лишена недостатков.

Детальную диагностику лучше всего поручить специалистам, которые по своему опыту знают, что такое материнская плата, стабилизатор напряжения, модуль развёртки и ТВ-процессор.

Новый аппарат из магазина вряд ли окажется неисправным. Поэтому перед его использованием будет полезным ознакомиться с содержанием краткого руководства и выполнить подключение в соответствии с данными указаниями.

Когда требуется помощь телемастера

Все, что может сделать не специалист в телетехнике, ограничивается проверкой элементов, находящихся вне аппарата. В остальных случаях вскрывать собственноручно устройство не рекомендуется, и без мастера не обойтись.

Аппарат не включился с панели

Если включить телевизор с панели управления не получилось, то необходимо понаблюдать на поведение индикатора ждущего режима (в норме горит ровным светом, чаще – красным). Если он выключается, когда вы пытаетесь нажать на кнопку, то проблему следует искать глубже в аппарате, так как это указывает на срабатывание внутренней блокировки (не путать с режимом блокировки от детей, который включается пользователем). Такое случается при выходе из строя одного из модулей. В некоторых моделях телеков при срабатывании блокировки можно услышать звук щелчка. Такую поломку собственноручно исправить у вас не получится. Единственный разумный выход – вызвать специалиста.

Кнопка включения на панели телевизора Самсунг

Индикатор зеленеет и затем снова краснеет

Такое переключение цветов свидетельствует о том, что ЦП сформировал сигнал на включение устройства, и он был разослан всем модулям для его исполнения. Если какой-либо модуль вышел из строя, то он команду выполнить не может. Например, сбой в блоке питания не позволяет ему выходить в нужный режим. В таком случае процессор, не получая подтверждения от питающего блока о нормальной работе, подает сигнал на отмену включения телеприемника и возвращает его в режим сна.

Индикатор зеленеет и ничего не происходит

Когда индикатор горит зеленым цветом, а телеприемник и не думает включаться, то данную ситуацию можно назвать неоднозначной. Требуется проверка главной платы с измерением поступающего на нее напряжения. Также проводится исследование команд на запуск, подсветку и т.д.

Если лампочка включается, сигнализируя о рабочем состоянии, но отсутствуют сигналы с основной платы, при этом устройство не откликается на ПДУ и нажатие кнопок на корпусе, то это может указывать на сбой в программном обеспечении. Только перепрошивка и обновление ПО сможет вернуть нормальную работу материнской плате.

Индикатор хаотично мигает

Такое поведение индикатора свидетельствует о том, что в телеке произошел сбой, и больше никакой полезной информации оно не несет. Потребуется полная диагностика электроники, начиная с “прозвона” блока питания и заканчивая преобразователями, находящимися на системной плате.

Телевизор включается долго

Когда на включение телеприемника уходит много времени — это указывает на то, что вышел из строя какой-либо блок агрегата. Для телевизоров с кинескопом и ЖК панелей факторы появления поломки могут сильно отличаться. Выявить неисправность, не имея нужного опыта и знаний, достаточно непросто. Поскольку проблемный блок все-таки начинает работать, и докопаться до причины сбоя может только квалифицированный мастер, пользуясь специальным оборудованием для проведения необходимых измерений. В ряде случаев потребуется проверка аппарата в сервисном центре на стенде, с использованием специального программного обеспечения.

Как видно из вышеперечисленных возможных причин того, почему телевизор перестал включаться, для его ремонта собственными силами остается не так уж много вариантов. Это правило касается и случая, когда телевизор сам включается и сразу выключается. А поскольку агрегат является сложным электронным устройством, то он требует к себе аккуратности при эксплуатации и своевременного сервисного обслуживания.

Экран светится, но изображения нет

Это случается по многим причинам. Вот некоторые из них:

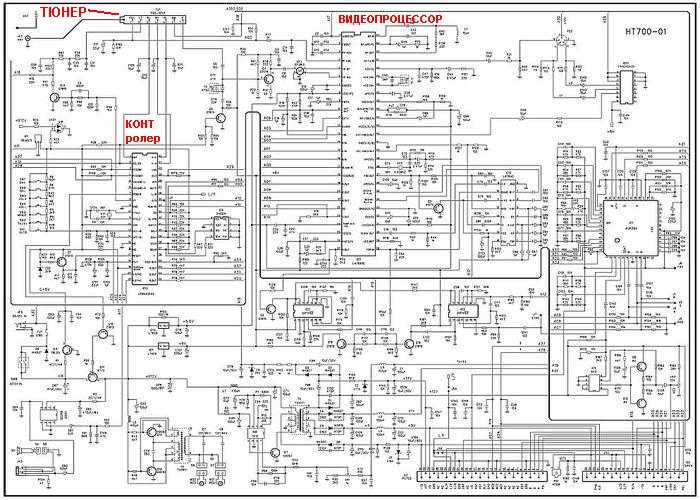

На вход видеоусилителя не идет сигнал с приемного блока (тюнер и его цепи). Для проверки надо подключить какой-нибудь источник видеосигнала (компьютер, видеомагнитофон, приставку) к гнездам «Видео» на корпусе телевизора. Например, HDMI, VGA, тюльпаны (желтый) и другие.

Если изображение появилось – виноват тюнер, микроконтролер и их цепи. Микроконтролер можно проверить быстро. Он отвечает за работу кнопок, входных, звуковых и видеосигналов. Если при нажатии на кнопки, вы можете войти в меню, и оно отображается на экране, то микроконтроллер не виноват. Проверьте тестером потенциалы на его ножках. Если все они совпадают со схемой – меняйте тюнер.

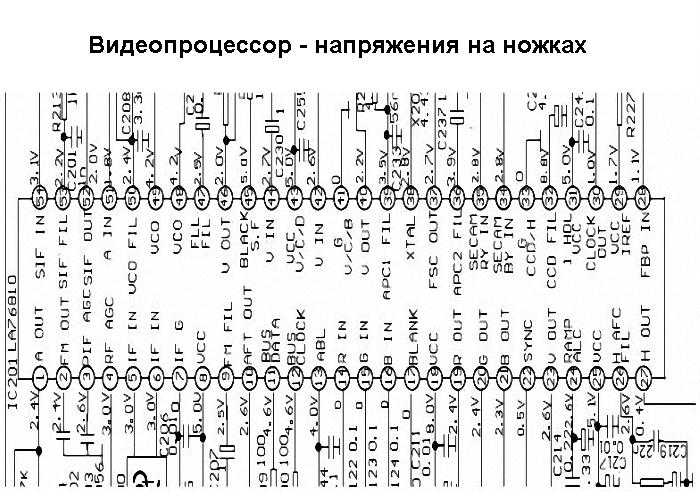

Виноват видеопроцессор. Если после подсоединения к тюнерам ничего не произошло, то проверяют микросхему (видеопроцессор). Проверьте все питающие и выходные цепи на соответствие необходимых потенциалов. Если есть несоответствие – процессор на 70% неисправен.

Лампочка светит, но не включается

Работающий индикатор без периодических или постоянных миганий свидетельствует о нормальной работе узла питания. Перечислим некоторые причины, из-за которых телевизор перестает включаться.

1. Если после включения диод перестал светиться, значит, телевизор вышел из дежурного режима. Отсутствие изображения может являться следствием поломки подсветки. Возможно также нарушение электрического контакта между платой и подсветкой.
2. Для работы подсветки необходимо питание. В старых телевизорах для питания подсветки использовались отдельные платы. В новых устройствах питание обеспечивает маленькая микросхема – LED-драйвер. Нарушение в работе любого из перечисленных компонентов становится причиной отсутствия картинки на экране.
3. Если на main-плате случилось замыкание или пробой детали, то увеличенное напряжение с блока может поступить на процессор. Это основная деталь, которая обеспечивает контроль над телеприемником. Неисправность процессора приведет к ситуации, при которой диод светится, но плазменный телевизор бренда «Самсунг» совсем не включается. Процессор не может обработать и выполнить команду. В таком случае ставится новый процессор или полностью меняется материнка. Подробнее в видеоролике ниже.

Как выявить причину неисправности

В первую очередь необходимо произвести проверку розетки, в которую подключается телевизор, затем нужно осмотреть адаптер питания. Это самые простые этапы, не требующие специальных знаний, навыков.

После, исследовать платы устройства, модули процессора и синхронизации. Причин неисправности множество, некоторые можно устранить самостоятельно (поломка розетки, пульта управления), другие устранить без специалиста не получиться (поломка транзистора, модуля срочной развертки).

Как определить, нужна ли помощь мастера или с ремонтом ТВ можно справиться своими силами, подробно будет рассказано в статье.

Что делать, если телевизор щелкает и не запускается?

При наличии выше перечисленных неисправностей необходимо срочно обратиться в наш сервисный центр, если желаете выполнить ремонт телевизора на дому максимально недорого. При игнорировании проблемы вы рискуете получить дополнительные поломки, устранение которых потребует больших финансовых средств. Стоит отметить и тот факт, что зачастую ремонт становится нерентабельным по причине его высокой стоимости.

Перед оформлением вызова рекомендуем внимательно изучить визуальные признаки проблемы. Также желательно, чтобы в момент вызова вы находились рядом с техникой. Это связано с тем, что иногда для большего понимания неисправностей мастера по телефону могут задать дополнительные вопросы. Однако, в любом случае мы гарантируем высокую скорость восстановления независимо от типа и сложности поломки.

Дополнительно при обращении к нам важно сообщить точную модель техники для предварительного подбора запчастей на нашем складе. Если вы желаете получить исправный ТВ прибор в короткие сроки, придерживайтесь этих рекомендаций

Работа в режиме AV

Все современные телевизоры Samsung можно использовать в качестве монитора компьютера, игровой приставки и т.д. Для этого ТВ переводится в режим AV, что позволяет ему обрабатывать видеосигнал через HDMI-кабель. Если при включении телевизора, индикатор на лицевой панели загорается зеленым, а затем через несколько секунд — оранжевым (или другим цветом), возможно, что он работает в AV-режиме. Отсутствие сигнала от подключенного HDMI-кабеля приводит к тому, что экран просто не включается. Решение — просто отключить HDMI и подключить телевизионный кабель. Телевизор автоматически перейдет в режим просмотра каналов.

Почему ломаются блоки питания?

Самая популярная причина, из-за которой БП телевизора Samsung перестает работать — это перепады напряжения в сети. Достаточно всего одного скачка напряжения, чтобы в модуле перегорел предохранитель или отказали другие компоненты. После этого устройство перестает включаться либо стартует слишком медленно, вдруг отключается само по себе, поэтому без профессионального ремонта обойтись точно не удастся.

Перед проведением этой услуги специалисты сервиса обязательно осуществляют проверку блока. Она включает в себя:

1. внимательный осмотр платы, позволяющий найти микротрещины или крупные дефекты, повреждения токопроводящих дорожек или контактов
2. диагностика с использованием контрольно-измерительного оборудования, которое выявляет отклонения параметров компонентов от нормальных показателей

Свяжитесь с нами, чтобы получить подробные ответы на вопросы о том, во сколько обойдется установка новой детали, когда приедет мастер и в какие сроки мы сумеем справиться с устранением неполадок. Мы также даем квалифицированные консультации по бесперебойной эксплуатации TV-приемников Samsung и их настройке.

Потемнения на белом фоне

Неравномерное белое свечение матрицы – признак того, что нарушена плоскость одного или нескольких внутренних слоев либо же их неравномерного давления друг на друга. Зачастую это проявляется не сразу после покупки, а по прошествии некоторого времени. Ведь из-за низкого качества материалов или сборки под действием нагрева происходит нарушение геометрии детали.

ЧИТАТЬ ТАКЖЕ: Герпес у детей: симптомы и лечение вируса, фото сыпи на теле, виды и профилактика

Также из-за некачественной защиты слоев в матрицу может попасть пыль. При нагревании и остывании панели происходит ее расширение и сжатие соответственно. Она, как насос, может затягивать в себя пыль.

С точки зрения можно объяснить тягой к удешевлению и упрощению конструкции и комплектующих. И исправить это можно простой продувкой

Но проводить ее нужно максимально осторожно, так как вмятину или царапину, ненароком оставленную на панели, вывести невозможно

Матрицы с подобным браком без проблем принимаются сервисными центрами для замены бракованной детали по гарантии. Также производители могут проводить отзывные кампании, когда некачественные комплектующие устанавливаются на целые партии устройств. Кстати, появление темных пятен на экранах ЖК-телевизоров LG – тоже не редкость. По производству комплектующих для других производителей, одни идут практически наравне с «Самсунгом».

Ремонт своими силами

Ниже представлены те возможные причины неработоспособности телевизора Самсунг, для устранения которых помощь профессионалов не понадобится:

• Режим ожидания. В Standby аппарат продолжает работать, хотя его дисплей остаётся неактивным. Обратите внимания на панельный светодиод, который в ждущем режиме будет гореть красным цветом. Для старта ТВ потребуется всего лишь выйти из режима ожидания, нажав на корпусе или пульте кнопку включения.
• Неисправный пульт дистанционного управления. Попробуйте заменить батарейки в ПДУ или для запуска телика воспользоваться смартфоном с установленной специальной утилитой от Самсунг (TV-remote).
• Сломанная розетка. Если на панели управления не горит индикатор, подключите телевизионный аппарат к другому источнику питания и выполните его запуск привычным способом.
• Активно AV, HDMI или беспроводное подключение. Возможно, телевизионный дисплей настроен на зеркальное отображение интерфейса компьютера или мобильного гаджета, поэтому запуск обычного телевидения недоступен. Отключите все девайсы и переключите режим на просмотр TV.
• Слабый сигнал. «Чёрный экран» является следствием плохой погоды (гроза, метель) или неисправной работы внешней антенны. В некоторых случаях достаточно просто подождать несколько часов, пока качество сигнала улучшится автоматически.

Более подробно о некоторых способах устранения неисправностей собственными силами будет рассказано далее. Если самостоятельный ремонт не дал требуемых результатов, ни в коем случае не стоит паниковать — сохраняйте спокойствие и попытайтесь ещё раз трезво оценить ситуацию.

Тракт изображения

Телевизионный радиосигнал с антенного входа поступает на вход тюнера TU101, которым управляет МК (выв. 31, 33 IC01) по интерфейсу I2C (выв. 4, 5 TU101). Тюнер питается напряжением 5 В (выв. 7). Выходной сигнал тюнера (выв. 11) с ПЧ, равной 38 МГц, через полосовой фильтр Z101, формирующий АЧХ тракта ПЧ, подается на вход УПЧ — выв. 6 и 7 микросхемы IC501. Приведем ее основные функции:

• формирование полного цветового видеосигнала (CVBS) из сигнала ПЧИ;
• формирование звукового сигнала из сигнала ПЧЗ;
• формирование напряжения АРУ для тюнера;
• автоматическое определение системы цветности и декодирование систем PAL и NTSC;
• управление внешним декодером SECAM (IC502);
• выделение сигнала яркости из CVBS;
• формирование из цветоразностных сигналов: сигнала яркости и основных цветов (RGB);
• коммутация сигналов RGB и экранного меню (OSD), их усиление до уровня, необходимого для управления выходными видеоусилителями на транзисторах Q901-Q903;
• выделение синхроимпульсов из CVBS и формирование импульсов запуска строчной развертки и пилообразного напряжения для управления кадровой разверткой;
• прием и обработка команд управления от МК по интерфейсу I2С.

Назначение выводов микросхемы TB1238AN представлено в табл. 3.

Таблица 3. Назначение выводов микросхемы TB1238AN

Номер вывода	Сигнал	Описание
1	DE-EMP	выход сигнала звука до аттенюатора
2	AUDIO-OUT	Выход сигнала звука
3	IFVCC	Напряжение питания аналоговой части 9 В
4	AFT OUT	Выход сигнала АПЧ
5	ID GND	Общий
6	IF IN	Вход сигнала ПЧ
7	IF IN	Вход сигнала ПЧ
8	RF AGC	Напряжение АРУ для тюнера
9	IF AGC	Напряжение АРУ для УПЧ
10	APC FILTER	Фильтр автоматической регулировки изображения
11	X-TAL	Кварцевый резонатор 4,43 МГц
12	Y/C GND	Общий каналов яркости и цветности
13	Ys/Ym	Вход управления режимом HALF TONE
14	OSD R	Вход сигнала OSD R
15	OSD G	Вход сигнала OSD G
16	OSD В	Вход сигнала OSD В
17	RGB VCC	Напряжение питания видеопроцессора 9 В
18	R OUT	Выход сигнала R
19	G OUT	Выход сигнала G
20	B OUT	Выход сигнала В
21	ABCL	Вход схем регулировки яркости и ограничения тока лучей
22	V RAMP	Конденсатор ГПН кадровой развертки
23	V NFB	Вход импульсов ОХ кадровой развертки
24	V OUT	Выход пилообразного напряжения кадровой развертки
25	V AGC	Фильтр АРУ кадровой развертки
26	SCL	Шина синхронизации интерфейса I2С
27	SDA	Шина данных интерфейса I2С
28	H. VCC	Напряжение питания задающего генератора строчной развертки 9 В
29	ID/SW OUT	Выход переключения сигналов SECAM
30	FBP IN	Вход СИОХ
31	SYNC OUT	Выход сигнала синхронизации
32	H. OUT	Выход импульсов запуска строчной развертки
33	DEF. GND	Общий
34	SCP OUT	Выход двухуровневых стробирующих импульсов SCP
35	VIDEO SW	Выход видеосигнала CVBS для декодера SECAM
36	DIG VDD	Питание цифровой части схемы (5 В)
37	SECAM B-Y	вход сигнала SECAM B-Y
38	SECAM R-Y	Вход сигнала SECAM R-Y
39	Y-IN	Вход сигнала яркости Y
40	H. AFC	Фильтр АПЧ 1
41	EXT YIN	Вход 1 коммутатора видеосигналов
42	DIG. GND	Общий цифровой части схемы
43	TV IN	Вход 2 коммутатора видеосигналов
44	BLACK-DET	Фильтр схемы расширения сигнала в области черного
45	С IN	Вход внешнего сигнала цветности
46	Y/C VCC	Напряжение питания видеопроцессора 5 В
47	DET OUT	Выход видеодетектора
48	LOOP FILTER	Подключение фильтра АРУ
49	GND	Общий ГУН
50	VCO	Опорный контур ГУН
51	VCO	Опорный контур ГУН
52	VCC	Напряжение питания 9 В ГУН
53	LIM IN	Вход сигнала ПЧЗ
54	RIPPLE FILTER	Сглаживающий фильтр
55	EXT AUDIO IN	Вход внешнего звукового сигнала
56	FM DC NF	Фильтр питания звукового тракта

На вход переключателя видеопроцессора (выв. 14-16 IC501) могут подаваться сигналы экранного меню OSD-R, G, В, телетекста TXT-R/G/B или внешние сигналы SCART-R/G/B. Выбор необходимых сигналов осуществляет коммутатор IC751, управляемый сигналами FB-ID (выв. 39 IC01), TXT-FB (конт. 8 Р701В) или SCART-FB (конт. 16 PJ201). Выходные видеосигналы основных цветов с выв. 18,19, 20 IC501 через конт. 2, 4 и б соединителя Р901В поступают на транзисторы выходных видеоусилителей Q901-Q903, которые питаются напряжением 180 В от схемы строчной развертки. Кроме того, через конт. 1 Р901В на видеоусилители подается напряжение смещения 12 В, определяющее рабочие точки транзисторов. Регулировочные элементы видеоусилителей в схеме отсутствуют потому, что все регулировки выполняет видеопроцессор IC501 в сервисном режиме с помощью МК по интерфейсу I2C.

Помощь специалиста

Рядовой пользователь в силах справиться лишь с теми неполадками, которые не требует вскрытия телевизионного корпуса, — следует понимать, что попытки самостоятельно починить элементы материнской платы могут привести к полному выходу устройства из строя. Услуги профессионалов понадобятся, если:

• Экран Самсунга не загорается ни при использовании ПДУ, ни с помощью расположенных на самом устройстве кнопок, и при этом целы провода.
• Дисплей не подаёт признаков жизни, хотя специальный индикатор электропитания горит зелёным цветом. Возможно, проблема кроется в плате, и только специалист сможет проверить правильность поступающего на неё тока или выявить какую-либо иную поломку.
• Индикатор горит то зелёным, то красным цветом, что, как правило, означает сбой в работе системы электропитания. Потребуется замена транзистора или электрического адаптера.

Существуют и другие причины неисправности вашего TV, выяснением которых будет заниматься опытный мастера, и чтобы не усугубить ситуацию, рекомендуется сразу обращаться в сервисный центр Samsung.

Какие неисправности указывают на то, что без мастера не обойтись

Пользователь может отремонтировать свой телевизор, только в том случае, если неполадки поверхностны и не требуют вскрытия устройства. В остальных случаях рекомендуется обратиться к профессионалам.

Неполадки указывающие, что потребуется помощь мастера:

1. Телевизор невозможно включить с ПДУ и панели – специалисты рекомендуют понаблюдать за цветовым индикатором приемника. Если он отключается при попытке нажать кнопку, то, скорее всего неисправность достаточно серьезная, нужно разбирать оборудование, возможно из строя вышел один из модулей. При таких проблемах ремонт телевизоров Samsung должен осуществляться в телемастерской.
2. Цвет диода меняется с зеленого на красный – такой симптом, также указывает на то, что проблема в одном из модулей устройства, например, произошел сбой работы адаптера питания и модуль не может работать в нормальном режиме. Эта проблема будет возникать до того момента, пока не устранится причина сбоя: произведется замена транзистора, к примеру, на шасси s62, не будет перебран адаптер питания или другие факторы неполадок.
3. Индикатор горит зеленым, телевизор не включается – такая проблема случается из-за неполадок с основной платой. Мастер должен проверить, как поступает на нее напряжение, а также выполняет еще ряд операций для определения причин неисправности.

Toshiba

Toshiba у многих ассоциируется с японской техникой, но сегодня всё сложнее. Бренд по производству ТВ «Тошиба» выкуплен китайской фирмой Hisense. Среди предлагаемой на рынке продукции есть модели со Smart TV на платформе Android или Linux. Есть телевизоры с разрешением Full HD, HDR, 4K UHD.

Плюсы

• высокое качество изображения;
• можно использовать как монитор компьютера;
• удобный пульт;
• качественная сборка;
• стильный дизайн и безрамочный корпус;
• оптимальное соотношение цены и качества.

Минусы

• в моделях с функцией Smart TV периодически появляются программные ошибки, сопровождающиеся перезагрузкой;
• бюджетные ТВ имеют невысокую мощность звука.
