Быстрая установка и настройка спутниковой тарелки своими руками

Лучшие ответы

Влад Кудрявцев:

фиг знает тож хачу поймал 45 да и это норм (З

Sergey BOROZENTSEV:

Меню -Настройка-пин код-«Автопоиск»-тип поиска -«Сетевой поиск»P.S. -многое конечно будет закодировано, но кое-что добавиться. Много лишнего придётся удалять через «Организация каналов».

Арсен Сандоянц:

Все ресиверы Триколор ловят все каналы, кодируемые в DRE и все ОТКРЫТЫЕ на любых спутниках. Есть хороший сайт lyngsat m/, где все подробно расписано

Сергей Клименко:

Меню/инсталяция/выбираеш спутник/одиночное сканирование/автосканирование и идёт поиск каналов

Зураб Маммаев:

2) Выбрать пункт «Настройка», нажать кнопку «ОК»

3) Далее необходимо ввести пин код (стандартный «0000») (если включена защита)

4) Выбрать пункт «Ручной поиск», нажать клавишу «ОК»

5) Выбрать подпункт «Частота» и там набрать частоту. Ниже вводим символьную скорость, еще ниже поляризацию и ниже, fec

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

1. Зачистить верхний изолированный слой кабеля на длину 1,5 см.
2. Развернуть экранирующую оплетку вдоль провода.
3. Поверх оплеточного покрытия вывернуть фольгу.
4. Удалить изоляционный слой проводника длиной 1 см.
5. Монтировать кабель в F-разъем.
6. Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
7. Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
8. Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
9. Подсоединить второй конец провода к принимающему оборудованию.

   Монтаж F-разъема.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

• Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
• Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.

Вопросы от абонентов

«Нужен ли специальный прибор для настройки спутниковых антенн?»

Прибор для самостоятельной настройки не требуется, но он может облегчить поиск спутникового сигнала.

«Какие параметры использовать для настройки спутниковой антенны?»

Азимут и угол места.

Процедура установки Триколор ТВ в двух словах.

Оборудование «Триколор ТВ» можно установить и настроить без привлечения специалиста, то есть самостоятельно. Сразу после покупки комплекта в магазине не обязательно вызывать специалиста по установке, можно сэкономить деньги, сделав все самому, руководствуясь нижеизложенными советами.

На самом деле, установить весь комплект совсем не трудно. По сложности эта процедура почти не отличается от мероприятия по установке DVD. Когда человек покупает комплект «Триколор ТВ», он может попросить у продавца уже собранную антенну. Это значительно сэкономит время в последующем. Ресивер, входящий в комплект, должен быть настроен, ведь услуга по настройке приставки бесплатная. Вам останется только просверлить дома 2-4 (сколько понадобится) отверстия для того, чтобы можно было закрепить тарелку, а потом действовать в соответствии с рекомендациями инструкции. Инструкция должна прилагаться к покупке, но все же лучше перепроверить ее наличие еще в магазине.

Инструменты для монтажа: отвертка (нужного типа), дрель или перфоратор, пригодятся гаечные ключи на 8, 10,13, прочные пассатижи, острый нож и крепкая изолента.

Коротко обо всей процедуре: пультом регулируется шкала сигнала до того момента, пока не будет видна четкая картинка происходящего по ТВ. Один человек следит за изображением на экране телевизора, а другой колдует над антенной.

Когда устанавливается антенна, в качестве ориентировки следует направить антенну в ту сторону, где находится солнце в 12.30 (это для Самары и Тольятти). После этого нужно антенну немного покрутить вправо и влево, пока настройщик не нащупает волну, позволяющую телевизору показывать четкое, понятное, хорошее изображение. Тот, кто отслеживает ситуацию у телевизора, должен комментировать происходящее на мониторе тому, кто крутит тарелку. Это можно сделать при помощи крика, мобильного телефона, рации или еще одного посредника. Как только будет пойман сигнал, тарелку нужно будет закреплять в положении, позволяющем ловить этот самый сигнал.

Поймать сигнал, попав на 36 градусов, не так трудно, как может показаться со стороны. Спутник Триколор ТВ Eutelsat 4 охватывает большую часть России (во всяком случае, точно покрывает ее европейскую часть) и дает очень хороший, «видный» сигнал.

Стандартный комплект (без бонусов) Триколор ТВ содержит антенну, кронштейн для тарелки (крепление к стене), ресивер (приставку) и конвертер.

Инструкция по установке Триколор ТВ. Ее официальная версия

Телекомпания Триколор ТВ осуществляет вещание при помощи спутника EUTELSATW4 (36°восточной долготы) на территорию Европейской части РФ. Установка антенны происходит следующим образом:

Если все равно не получилось

В случае, если вы попробовали сброс до заводских установок, а каналы все также не отображаются, рекомендуется обращаться к техникам Триколор ТВ. Бывают случаи, когда пользователь просто не в состоянии определить, из-за чего пропадает сигнал или сбиваются настройки – это может быть как неполадки с самим спутником со стороны Триколор, так и техническая поломка смарт-карт и самого ресивера. Устаревшее оборудование чаще выходит из строя, чем новое, поэтому рекомендуется каждые пару лет заменять поддерживающиеся лишь отчасти ресиверы на новые – компания позволяет это делать с небольшими доплатами.

Также, установки сбиваются при незавершенном обновлении ПО – систему может «замкнуть», и помочь с этим справиться поможет только квалифицированный специалист, если системный сброс не дал нужного результата.

Специалисты Триколор ТВ обеспечивают поддержку своих абонентов такими способами:

Рекомендуется для начала ознакомиться с инструкцией к ресиверу прежде, чем обращаться к техникам – возможно, там описан уникальный путь исправления возникшей проблемы, который вы сможете применить самостоятельно.

Инструкция: как настроить Триколор антенну самостоятельно

Когда вы установили антенну и произвели все остальные подготовительные работы можно перейти непосредственно к поиску сигнала. Не забудьте убедиться, что ваш напарник видит все необходимые индикаторы.

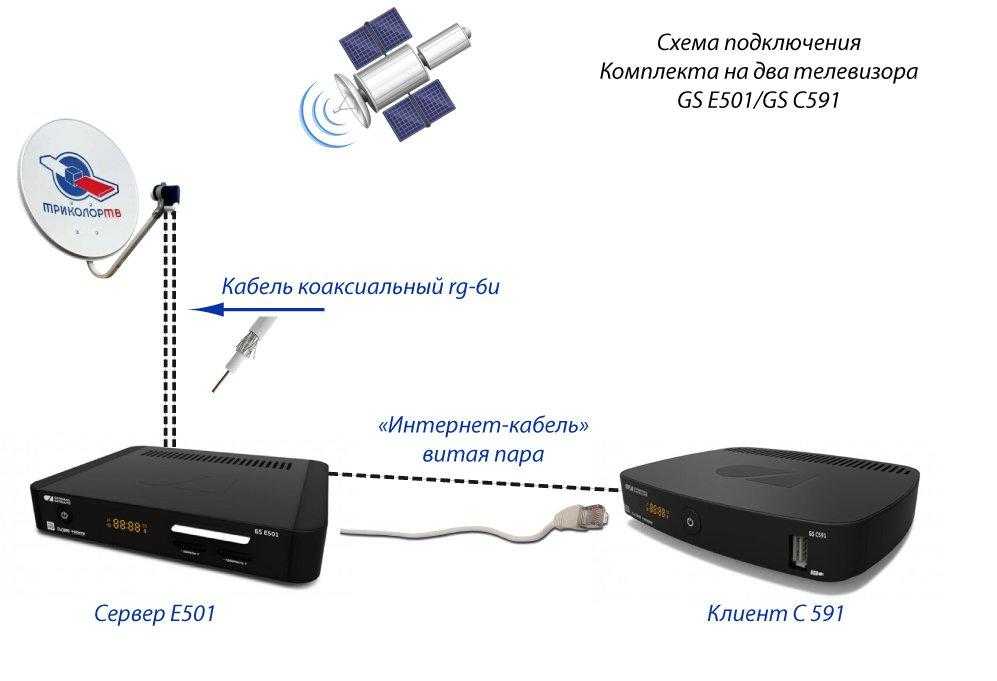

Компания выпускает комплекты рассчитанные на одновременное подключение двух телевизоров

В каком порядке нужно осуществлять поиск сигнала:

• Поверните зеркало тарелки в ту сторону, где обычно в обед находится солнце;
• Далее выставьте тарелку в вертикальное положение, поднимите ее «голову» максимально вверх и закрутите гайки.
• Крутите и двигайте тарелку постепенно, на 2 мм, в сторону положения обеденного солнца;
• Передвигаясь на эти миллиметры, не забывайте останавливаться в каждом положении на несколько секунд, чтобы успеть засечь сигнал;
• Не забывайте, что вы должны стоять там, где не будете мешать прохождению сигнала к тарелке.

Если после того, как вы переместили антенну с положения солнца двенадцати, до его нахождения в 14 часов, и вам не удалость восстановить сигнал, то нужно разжать вертикальные гайки и передвинуть тарелку вниз на 1 мм, и произвести все действия заново. Если вы сбились, то вам придется повторить снова весь процесс настройки.

Когда на экране появится шкала качества сигнала или картинка триколора ТВ, можно производить окончательную настройку. Для этого нужно понемногу двигать зеркало, картина на экране телевизора подскажет в каком направлении. Идеально настроенная антенна, должна выдавать параметры каждой шкалы 70%.

Настройка уровня спутникового сигнала.

   Дальнейшая настройка Триколор ТВ сводится к тому, чтобы поймать сигнал со спутника. Для этого необходимо установить антенну в южном направлении и затем изменять положение отслеживая уровень сигнала на телевизионном приемнике. Для начала открываем меню «Установки антенны»

• На пульте приемника отыскать кнопочку «Menu» и нажимаем на нее;
• Остановиться на подпункте «Установки»;
• Набрать в поле пароля комбинацию «0000»;
• Нажать на «Системные настройки»;
• Выбрать позицию «Установка антенны».
• После отображения обеих шкал «Уровень сигнала» и «Качество сигнала» следует дальнейшая регулировка спутниковой антенны.
• Далее направляем тарелку в сторону юга. Это можно определить по компасу или по нахождению солнца в определенное время в определенном регионе.
• Изменять положение в горизонтальной плоскости по направлению на восток с шагом в 1 см, выждав при этом 3-5 секунды (быстрый поворот сопровождается тем, что сигнал можно пропустить);

Одновременно необходимо просматривать изображение на телевизоре анализируя изменение (наполнение) шкал сигнала.

1. При отсутствии заполнения продолжать вращение тарелки;
2. Наполнение одного показателя говорит о наличии препятствия или фиксации ложных данных (иной спутник), поэтому следует возобновить вращение;
3. Заполненные шкалы и отсутствие картинки подтверждает нахождение ложного источника сигнала;
4. Если данные будут поступать от нужного спутника, то на информационном канале возникнет картинка, и шкалы будут заполнены (инфоканал выбирается путем нажатия на кнопку «Ок» пульта ресивера).

   Предварительную настройку заканчивают точной настройкой, когда при изменении положения вправо-влево, вверх-вниз обе шкалы показывают наполнение от 80% и выше. При таком сигнале получается запас на хорошее вещание каналов при плохих погодных условиях.

   По окончании точной настройки следует плотно затянуть фиксирующие болты на антенне и переходить к следующему шагу настройки.

Как установить тарелку

Шаг 1. Для начала соберите антенну в соответствии с указаниями, которые содержатся в инструкции по использованию оборудования.

Шаг 2. Прикрепите кронштейн от антенны к стене. Элементы крепления следует выбирать соответственно возможной нагрузке от ветра, а также того материала, из которого состоит стена.

Шаг 3. Расположите конвертер внутри держателя, чтобы направление разъема смотрело вниз.

Шаг 4. Необходимо соединить кабель с конвертером, используя разъем F. Придерживайтесь следующей схемы:

• Освободите верхнюю изоляцию провода. Следует снять 15 мм, причем ни в коем случае нельзя допустить повреждений экранирующей оплетки.
• Расположите оплетку по длине вашего кабеля.
• Расположите по длине самой оплетки фольгу.
• Снимите внутреннюю изоляцию, освободив 10 мм.
• Накрутите до упора разъем.
• Освободите центровой проводник таким образом, чтобы он не выходил за пределы разъема более чем на 2 мм.

Шаг 5. Необходимо прикрепить кабель к конвертеродержателю с помощью стяжек или же изоленты.

Шаг 6. После этого следует загерметизировать F-разъем двумя слоями изоленты, на которую вам нужно нанести силиконовый герметик.

Шаг 7. Прикрепите спутниковую антенну на кронштейн.

Шаг 8. Присоедините к кронштейну кабель, используя при этом пластиковые стяжки или изоленту. Возле антенны нужно оставить длину провода (1 метр) про запас, этот кабель также следует прикрепить к кронштейну.

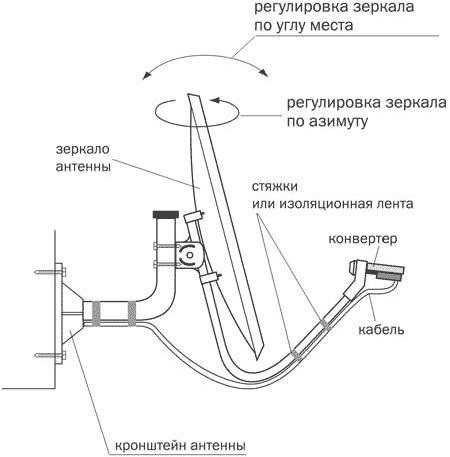

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

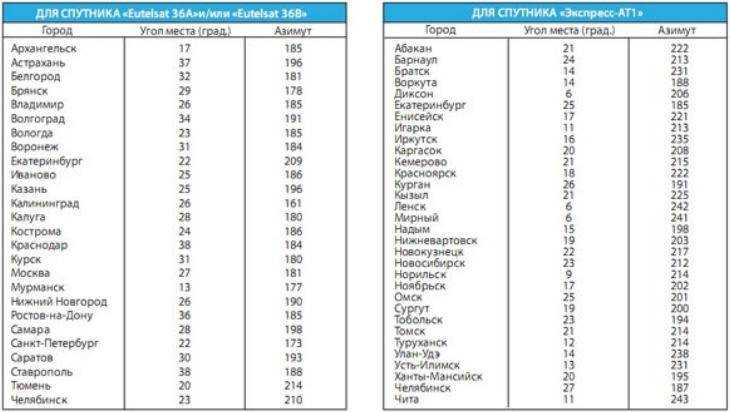

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Стандартный комплект

Комплект спутникового ТВ Триколор можно приобрести в любой специализированной точке продажи.

Набор упакован в фирменную коробку и включает в себя следующие элементы:

1. Руководство пользователя.
2. Спутниковая тарелка для Триколор.
3. Настенный кронштейн.
4. Конвертеродержатель.
5. Кабель.
6. Конвертер-приемник сигнала.
7. Цифровой тюнер с картоприемником.
8. Смарт-карта провайдера.
9. Справочник пользователя.
10. Блок питания для ресивера.
11. Кабель с «тюльпанами».
12. ДУ пульт для приставки.
13. Коробочка с болтами и гайками.
14. Гарантийный талон.

Спутниковая антенна

Одна из главных составляющих набора Триколор ТВ — это антенна. Принцип ее действия следующий:

1. Наземное оборудование передает сигнал на геостационарный спутник.
2. Спутник транслирует информацию на принимающее устройство – зеркало антенны.
3. Сигнал улавливается тарелкой и поступает в конвертер.
4. Через коаксиальный кабель закодированная информация поступает на ресивер.
5. Тюнер расшифровывает сигнал, пользователь получает качественный звук и изображение.

По типу конструкции спутниковые тарелки разделяют на:

• прямофокусные;
• офсетные.

Первые имеют более выгнутую форму, больший вес и диаметр. Конвертер в таких антеннах расположен в центре зеркала и вынесен вверх за счет специальных креплений. Устанавливается оборудование зеркалом вверх и требует мощного крепления. Поэтому устройства подобного типа обычно находят применение в частных домах. Минус прямофокусной антенны — она, как широкая ваза, собирает в себе снег и мусор, и это негативно влияет на качество сигнала.

Офсетные антенны более эргономичны, что позволяет монтировать их на стенах многоквартирных домов. Конвертер на них расположен таким образом, что крепления не мешают проходимости сигнала. Однако передатчик может покрываться наледью в холодное время года, что ухудшает качество вещания.

Еще один важный параметр, который необходимо учитывать при выборе тарелки — ее диаметр. Понять, какой размер оборудования подойдет в конкретной ситуации поможет таблица цифрового покрытия, которую можно найти в интернете.

Регистрация приемника

Подробности регистрации вы можете узнать на сайте компании, на котором она и осуществляется. Прочтите внимательно инструкцию перед тем, как вы приступите к заполнению формы.

Укажите следующие данные:

• Номер смарт-карты Триколор.
• Идентификационный код приемника.
• ID-код карты.
• Паспорт абонента.
• Адрес, по которому установлено оборудование.

Файл договора вы можете скачать, после распечатать, обязательно подписать и отправить по адресу, который указан на сайте Триколор при помощи обычной почты.

В отсутствие подключения к интернету, вы можете зарегистрировать приемное устройство по телефону. Это займет больше времени, однако вам также пришлют по почте ваш абонентский договор. Вы обязательно должны получить гарантию на набор оборудования.

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля. При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала

Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Как настроить спутниковую антенну от Триколор ТВ

Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.

спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;

• спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
• жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.

Полезно:

• Как вручную установить и настроить спутниковое ТВ
• Как выбрать спутниковую тарелку для дома и дачи

Настройка с прибором

осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:

1. Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
2. Один конец кабеля подключить к конвертору (головке) антенны.
3. Второй конец кабеля подключить к выводу LNB на приборе.
4. Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
5. Включить в сеть домашний ресивер и ввести в него данные о спутнике.
6. Установить стрелку прибора чуть ниже центра шкалы.

Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.

Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.

После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.

Настройка без прибора

Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:

1. Включить ресивер в положение показа качества сигнала по выбранному спутнику.
2. Добиться вертикального положения спутниковой антенны.
3. Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
4. Добиться более 70% качества сигнала, при помощи поворота антенны.

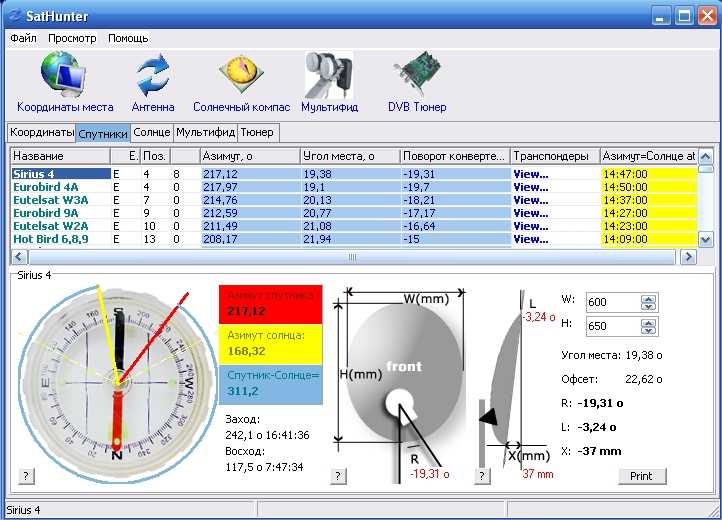

Настройка со смартфона

Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:

1. Нужно включить программу на смартфоне, для определения места положения по GPS.
2. Определив место положение смартфона, программа выделит все доступные спутники для настройки.
3. Выбрать спутник для настройки Триколор ТВ».
4. Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
5. Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.

В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.

При настройке антенны следует учитывать некоторые немаловажные факторы.

Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.

Антенна должна быть хорошо закреплена.

При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.

Осуществлять настройку только зная координаты спутника, его точное расположение и название.

При любых трудностях, при самостоятельной настройке, вызвать специалиста.

Установка и подключение спутниковой антенны

Рассматривая подключение спутниковой антенны, разумно остановиться на основных правилах размещения блока дефлектора и организации электрических соединений. Пошагово сборка узла выглядит так:

• блок крепления антенны размещается строго на южной стене здания;
• рекомендуется вынести крепление с поворотным узлом так, чтобы антенну было удобно направлять и одновременно приему сигнала не мешали конструкции балкона и другие помехи;
• установка антенного блока без конвектора завершается фиксацией тарелки зажимом болтов на поворотном узле.

На втором этапе монтажа потребуется правильно собрать кабельную линию и подключиться к конвектору. Для соединения провода и соответствующих разъемов ресивера и головки антенны используются F-коннекторы. Алгоритм процесса сборки линии выглядит так:

• с коаксиального кабеля снимается слой верхней изоляции длиной 10-15 мм;
• проволочная оплетка отводится в сторону, так же поступают с фольгой экрана;
• удаляется толстая внутренняя изоляция вокруг центральной жилы;
• F-коннектор с усилием закручивается на фольгу и проволоку, опущенные на изоляцию кабеля, при этом центральная жила просовывается в соответствующее отверстие разъема;
• излишек проводника, выступающий за пределы конца коннектора, обрезается.

После такого оснащения конца кабеля его можно подсоединить к соответствующему разъему конвектора. Последний устанавливается на LNB держатели на дефлекторе. Их нужно разместить так, чтобы кабель подходил к конвектору снизу, во избежание попадания в точку соединения воды и грязи. Рекомендуется гидроизолировать область коннектора. Для этого его оборачивают изолентой и поверх обмазывают силиконом или заливают термоклеем из нагревательного пистолета.

Монтаж тарелки заканчивается креплением кабеля на LNB держатели и элементы блока дефлектора. После этого аналогичным способом монтируют коннектор на конец провода, присоединяемого к входному порту ресивера. Все, что остается — правильно подключить тарелку Триколор к телевизору через порт приставки.

Совет! Рекомендуется выбрать интерфейс, обладающий максимальным качеством передачи сигнала. Так, если у телевизора есть RCA и HDMI разъемы — для лучшей картинки и звука стоит выбрать последний.

Пакеты «Триколор ТВ»

При установки спутникового цифрового оператора «Триколор» вам будут представлены несколько пакетов на выбор.

Пакет каналов «Единый». В данный пакет входят более 200 каналов, как в стандартном разрешении, так и в формате Full HD. Если быть точнее, то в этом пакете представлено около 30 каналов в высококачественном формате. Данный тариф является простым и универсальным, пользование которого распространено по всей территории России. Цена пакета никаким образом не влияет на ваше местожительство. Независимо на свою упрощенность, пакет наполнен такими преимуществами, как просмотр фильмов без рекламных пауз, трансляции ведущих спортивных мероприятий, новые серии популярных сериалов, все федеральные телеканалы и многое другое. Также в пакет обладает парой иностранных телеканалов, на которых вещание ведется на английском, французском и немецком языках.

Также вам будут доступны расширения по вашим вкусам. Вы можете подключить «Детский» пакет для вашего ребенка, порадовать себя обилием спортивных событий пакетами «МАТЧ Премьер» и «МАТЧ! Футбол», ну или порадовать себя телеканалами из пакета «Ночной» (строго с 18 лет!).

Говоря о более дорогостоящих пакетах хочется упомянуть в три из них: «Единый Ultra HD», «Экстра» и «Ultra HD». В отличии от бюджетных версий, эти пакеты оснащены большим количеством как каналов в стандартном разрешении, так и каналов с высокой и сверхвысокой четкостями.

Помимо телерадиовещания, компания предоставляет услуги подключения проводных и беспроводных интернет сетей. Таким образом, вы сможете не только смотреть любимые передачи, но и делиться эмоциями со своими близкими через социальные сети.

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.
