Утилизация бытовой техники
В новом тысячелетии наступила «эра переоснащения». Как подсчитали специалисты, жители столицы на протяжении года меняют около 100 тысяч стиральных машин, 300 тысяч телевизоров и примерно 160 тысяч холодильников. Куда же девать всю эту технику? И ответ здесь один – утилизировать.
На сегодняшний день существует много фирм, занимающихся утилизацией старой бытовой техники. Утилизация является достаточно доходным бизнесом, поскольку практически все элементы холодильников и телевизоров подлежат вторичному использованию. В конструкции этих агрегатов есть пластик, черные и цветные металлы, стекло и пр. К каждому виду материалов применяется определенная технология переработки, после которой их можно использовать повторно.
Самым главным этапом утилизации является извлечение и нейтрализация опасных химических веществ, присутствующих в конструкции холодильников и прочих приборов. Процесс вторичной переработки позволяет максимально сохранить природные запасы страны. Весь аффинированный металл поступает в Государственный фонд, который обеспечивает производственные, социально-культурные и финансовые потребности населения. Поэтому организованная утилизация старого бытового оборудования оказывает прямое влияние на благосостояние граждан. Это и их достойная пенсия, и бесплатное образование, и хорошие дороги.
Многие торговые компании используют отличный маркетинговый ход: пользователь сдает свой старый холодильник, компьютер или телефон, в взамен может приобрести аналогичный товар по сниженной цене. Утилизация старой техники, организованная таким образом, сулит выгоду каждому участнику сделки, то есть продавцу, покупателю и перерабатывающей компании, являющейся очень важным звеном мероприятия.
Продавец получает прибыль за счет роста продаж, вполне оправдывающей предоставленные скидки и расходы на доставку старой техники к предприятию перерабатывающей компании. Покупатель получает возможность избавиться от устаревшего оборудования и выгодно приобрести более современный холодильник или телефон. Перерабатывающая компания получает как ценное сырье для переработки, так и рабочие экземпляры, которые можно продавать по сниженной цене.
Старую бытовую технику можно продать в ремонтные мастерские. Конечно, холодильник или телевизор, выпущенные еще во времена существования СССР, никому не нужны, а вот более-менее современные агрегаты могут пригодиться ремонтникам. Большое вознаграждение за них, естественно, получить не удастся, но какие-то деньги за совершенно не нужную вещь будут все-таки возвращены.
Рекомендации по эксплуатации и настройке камеры
Чтобы самодельная морозильная камера работала слажено и не доставляла неприятностей, важно придерживаться следующих рекомендаций специалистов по использованию данного устройства:
Правильно устанавливать режимы. По стандарту, камеры имеют режим заморозки и режим хранения. Первый следует использовать для быстрого замораживания свежих овощей, мяса, рыбы, различных полуфабрикатов и овощей. Второй режим нужно устанавливать спустя сутки.
Регулировать температурный режим. Осуществлять это можно с помощью специального регулятора (обычно они имеют шкалу от 1 до 7). После установления регулятора в нужном положении температура в камере будет поддерживаться автоматически.
Подбирать температурный режим исходя из требуемых условий хранения продуктов. Также на температуру камеры влияет место ее установления, общая температура в помещении.
Правильно располагать продукты в морозилке. Таким образом, верхние отсеки предназначены для первичной заморозки продуктов, а нижние — для хранения уже замороженных.
Не открывать дверцу камер слишком часто, так как это может нарушить температурный режим устройства.

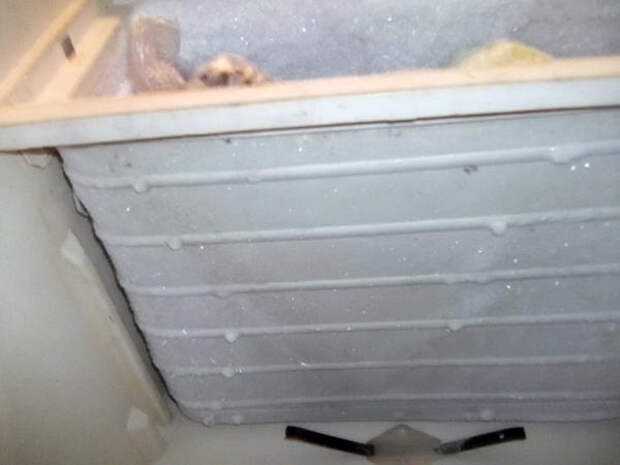

Регулярно поводить разморозку морозилки и убираться в шкафчиках. Это будет поддерживать чистоту и обезопасит от неприятного запаха.
Не помещать в камеру продукты, в качестве или сроке годности которых вы не уверены
Также важно подписывать название и дату заморозки для каждого продукта, особенно если это мясо или рыба.
Правильно удалять запах. В некоторых камерах, которые долго эксплуатируются, может возникать дурной аромат
Для его устранения лучше всего вымыть камеру изнутри обычным раствором пищевой соды. Сам холодильник при этом должен быть отключен от сети.
Установить звуковую сигнализацию. Она будет срабатывать в том случае, если дверца будет открытой в течение 30 секунд. Это позволит сохранять оптимальные температурные условия хранения продуктов.
Не менее чем за сутки до помещения продуктов следует включать камеру. Она должна достигнуть нужной температуры. В противном случае, заморозка может быть некачественной, что негативно отобразиться на сроке хранении полуфабрикатов.
Более того, важно заранее проверить мощность подачи электроэнергии. Если с этим имеются проблемы (недостаточно электроэнергии, частые отключения света), то это может стать причиной «выбивания» камеры из питания и перегорания проводов
Сборка холодильной камеры из сэндвич-панелей
Если вам интересно, как сделать морозильную камеру бюджетного варианта, тогда этот способ вам точно подойдет. Но тут придется внимательно рассчитать, сколько потребуется панелей для изготовления конструкции, какой она должна быть длины.
Важно! Разные производители изготавливают панели разной ширины в диапазоне от 1100 до 1200 мм
Опираясь на это и принимая во внимание параметры будущей камеры, в первую очередь, рассчитайте длину и количество панелей, которые необходимо закупить
Процесс сборки, схема крепления угловых и прямых стыков, как правило, подробно описаны в документации от производителя.
Основные рекомендации по сборке:
Монтируя панели, избегайте образования так называемых тепловых мостов на угловых стыках, которые соприкасаются с наружной и внутренней металлической обшивкой. Чтобы предотвратить тепловые мосты, необходимо выполнять их разрывы, то есть делать прорези внутри металлической обшивки угловых панелей, именно в тех местах, где они выходят наружу.
Важно! Аналогично поступают с угловыми стыками стеновых панелей с панелями потолка и пола. Те камеры, в которых сохраняется температура выше нуля градусов, часто оставляют без теплоизоляционного пола. Это существенно упрощает заезд используемой для погрузки техники, экономит финансовые средства на закупку материалов для теплоизоляции
Но в таком случае рекомендуется устанавливать более мощное холодильное оборудование, что влияет на увеличение расхода электроэнергии
Это существенно упрощает заезд используемой для погрузки техники, экономит финансовые средства на закупку материалов для теплоизоляции. Но в таком случае рекомендуется устанавливать более мощное холодильное оборудование, что влияет на увеличение расхода электроэнергии
Те камеры, в которых сохраняется температура выше нуля градусов, часто оставляют без теплоизоляционного пола. Это существенно упрощает заезд используемой для погрузки техники, экономит финансовые средства на закупку материалов для теплоизоляции. Но в таком случае рекомендуется устанавливать более мощное холодильное оборудование, что влияет на увеличение расхода электроэнергии.
Операции, связанные с разрывом теплового моста, выполнять также необходимо при монтаже многосекционных камер с разными температурными режимами. При этом прорезается металлическая внутренняя обшивка пола, стен, потолка непосредственно в месте установки перегородки. Таким образом, разрывается непосредственно между секциями тепловой мост.
Приобрести для сборки необходимо такие доборные элементы, как угловой профиль и нащельник, чтобы скрепить ими угловые стыки панелей, а также герметик и, естественно, требуемого размера дверь.
Дверь потребуется специальная холодильная с теплоизоляцией из пенополиуретана.
Как только будут закуплены все необходимые детали, конструкции, элементы можно приступать к сборке.
Современные холодильные помещения
Холодильные помещения широко применяются в магазинах, кафе, на складах, производствах. Это связано с тем, что стандартные холодильники не в состоянии обеспечить требуемую вместимость продуктов. К тому же, удельная стоимость охлаждаемого пространства (по сравнению с холодильником) значительно ниже. Другими словами – выгода в пользу холодильной камеры.
Рассмотрим основные конструкции:
Сборно-разборные камеры из холодильных сэндвич-панелей
Значительное распространение получили камеры производителей Polair и Ариада. Сразу отметим, что камеры Polair более качественные на наш взгляд (панели легче входят в пазы, возможно как правое, так и левое открывание дверей). При этом камеры Ариада чуть дешевле.
Холодильная камера с моноблоком Polair.
При заказе камеры приходит комплект из сэндвич-панелей, которые соединяются между собой по технологии шип-паз, углы стен соединяются при помощи угловых элементов. В комплект входит распашная дверь, оборудованная ручкой и замком (также установлена аварийная кнопка, чтобы можно было выйти из камеры, даже если дверь заперта снаружи).
Камера собирается в следующей последовательности. Сначала собирается пол камеры. На полу помещения раскладываются панели пола холодильной камеры (их легко отличить от остальных, с одной стороны покрыты оцинкованным железом). Стыковочные швы промазываются герметиком и панели соединяются между собой. Можно помочь молотком через деревянный брусок.
Процесс сборки холодильной камеры Полаир.
Когда пол собран, начинают сборку стен. С любого угла. Собирают прямой угол (используя две стеновые панели и угловой элемент). Швы предварительно промазываем герметиком.
Когда угол собран и установлен, собираем сены камеры. Начинаем от установленного угла и двигаемся по кругу. Замыкаем стены.
Порядок сборки камеры из сэндвич-панелей шип-паз.
Устанавливаем потолок. Это самое сложное, так как необходимо чтобы в пазы потолочной панели попали шипы стен, а углы между стенами не будут прямыми на 100%. Тут без помощника никуда. Придется постараться, чтобы совместить шипы с пазами.
В конце навешиваем дверь. Камера готова.
Неразборная холодильная камера из строительных сэндвич-панелей
Это более сложная технология, хотя и имеющая некоторые сходства с предыдущей. Частично присутствует технология шип-паз. Однако без более сложных строительных работ не обойтись.
Последовательность монтажа следующая:
- Сначала к полу помещения присверливается направляющий профиль (как для стен из гипсокартона) по всему периметру будущей камеры.
- Направляющий профиль холодильных сэндвич-панелей.
- Установка направляющего профиля холодильной камеры
- Далее, внутрь периметра укладываются панели пола, а в паз направляющего профиля вставляются стеновые панели (панели вставляются друг в друга, как шип в паз, но только в одной плоскости).
- Установка по уровню угла сэндвич-панелей.
- Укладка пола холодильной камеры.
- Углы стягиваются временными уголками, в дальнейшем пропениваются монтажной пеной. После высыхания пены, временные уголки снимаются, на саморезы устанавливаются постоянные декоративные уголки.
- Обработка герметиком стыков сэндвич-панелей.
- Потолок устанавливается по той же схеме. Все стыки заполняются пеной.
- Подъем панелей потолка холодильной камеры.
- Работы на потолке из сэндвич-панелей.
- С внешней стороны холодильной камеры в углах также устанавливаются декоративные уголки.
- Монтажная пена на стыке сэндвич-панелей холодильной камеры.
- Крепление металлического уголка холодильной камеры.
- В конце устанавливается специальная холодильная дверь (приобретается отдельно от сэндвич-панелей). Также может быть смонтировано освещение холодильной камеры.
Дверь для холодильной камеры.
Полезная информация: при необходимости, такие сэндвич-панели легко пилятся при помощи обычного электролобзика.
Стоимость камеры из строительных сэндвич-панелей будет превышать цену заводского набора (камера шип-паз). При этом монтаж гораздо более сложный. Преимуществом является возможность получить холодильное помещение индивидуальной конфигурации (например обойти выступы, коммуникации, элементы конструкции зданий).
Переоборудование имеющегося помещения в холодильную камеру
Допустим, у вас имеется комната, из которой вы хотите сделать холодильную камеру. Главный вопрос – теплоизоляция. Можно утеплить стены, пол и потолок пенопластом (самый дешевый утеплитель – примерно 1650 рублей за куб.м.). Слой должен быть не менее 10 см. По периметру можно построить каркас из бруса/досок (на за куб обрезной доски 5000-6000 рублей). Получится примерно так:
Промежутки между досками заполнить утеплителем.
Обшивку можно сделать металлическими оцинкованными листами или профнастилом (цены от 200-250 рублей за кв.м.). Получится примерно так: Все швы нужно обязательно заполнять герметиком, во избежание появления конденсата в будущем.
Когда холодильная камера готова, нужно позаботиться о специальной теплоизолированной двери для нее. Она должна быть достаточно толстой и хорошо утепленной, а также плотно прилегать к стенам камеры.
Купите хорошую промышленную дверь (или откатные ворота для холодильной камеры), это избавит вас от проблем в будущем:
Цены на холодильные двери:
| Утепление 80 мм | Розничная цена, руб |
| 1200х2040 мм | 26 670 |
| 1200х2300 мм | 27 927 |
| 1200х2560 мм | 29 591 |
| Утепление 100 мм | Розничная цена, руб |
| 1200х2040 мм | 27 508 |
| 1200х2300 мм | 29 172 |
| 1200х2560 мм | 32 105 |
Комплектация: комплект ручки и петель, пороговая накладка, метизы.
Цены на откатные ворота для холодильных камер:
| Цена, Руб. | |
| ДВЕРЬ ОТКАТНАЯ (без панелей, с комплектацией) | 56 018 |
| Комплектация: 1 упаковка — комплект деталей для сборки откатной двери, комплект ручка и замок, метизы 2 упаковки — козырек, кронштейны, профиль алюминевый L = 2 710 мм, уплотнение двери |
| Высота камеры = 2 200 мм (толщ панелей 80 мм) | 1800 x2040 (бок.пан.дв.пр. 2040*300-2шт; пан.-арка 1200*190) | 60 708 |
| 2400 x2040 (бок. пан.дв.пр. 2040*600-2шт; пан.-арка 1200*190) | 64 199 | |
| 3000 x2040 (бок. пан.дв.пр. 2040*900-2шт; пан.-арка 1200*190) | 67 690 | |
| 3600 x2040 (бок.пан.дв.пр. 2040*1200-2шт; пан.-арка 1200*190) | 71 182 | |
| Высота камеры= 2 760 мм (толщ.панелей 100 мм) | 1800 x2560 (бок. пан.дв.пр. 2560*300-2шт; пан.-арка 1200*710) | 64 551 |
| 2400 x2560 (бок. пан.дв.пр. 2560*600-2шт; пан.-арка 1200*710) | 69 430 | |
| 3000 x2560 (бок. пан.дв.пр. 2560*900-2шт; пан.-арка 1200*710) | 74 310 | |
| 3600 x2560 (бок. пан.дв.пр. 2560*1200-2шт; пан.-арка 1200*710) | 79 189 |
Установка холодильного оборудования в камеру своими руками
Наша рекомендация – покупайте промышленные агрегаты (моноблок или сплит-систему). Можно конечно собрать холодильную систему по отдельности (купить компрессор, испаритель, конденсатор, автоматику и связать все воедино), но это под силу только опытному холодильщику.
Установка холодильного моноблока своими руками не вызовет трудностей. Сделайте отверстие в стене камеры по размеру испарителя и вставьте в него агрегат.
Затем, воткните вилку в розетку. Установите необходимый температурный режим с помощью регулятора термостата. Или настройте электронный блок управления согласно инструкции. Камера начнет набирать температуру.
Установка холодильной сплит-системы своими руками потребуется, если вы захотите вынести внешний блок на значительное расстояние от камеры (например, на улицу). Либо, если вы превращали в холодильную камеру имеющееся помещение. В последнем случае, толщина стен просто не позволит вам обойтись моноблоком.
Сплит-система отличается от моноблока тем, что внешний блок (конденсатор) и внутренний блок (испаритель) не имеют жесткой связи. Они устанавливаются независимо, а в дальнейшем, соединяются двумя медными трубками и электрическими кабелями.
Часть работ по установке холодильного сплита можно выполнить самостоятельно.

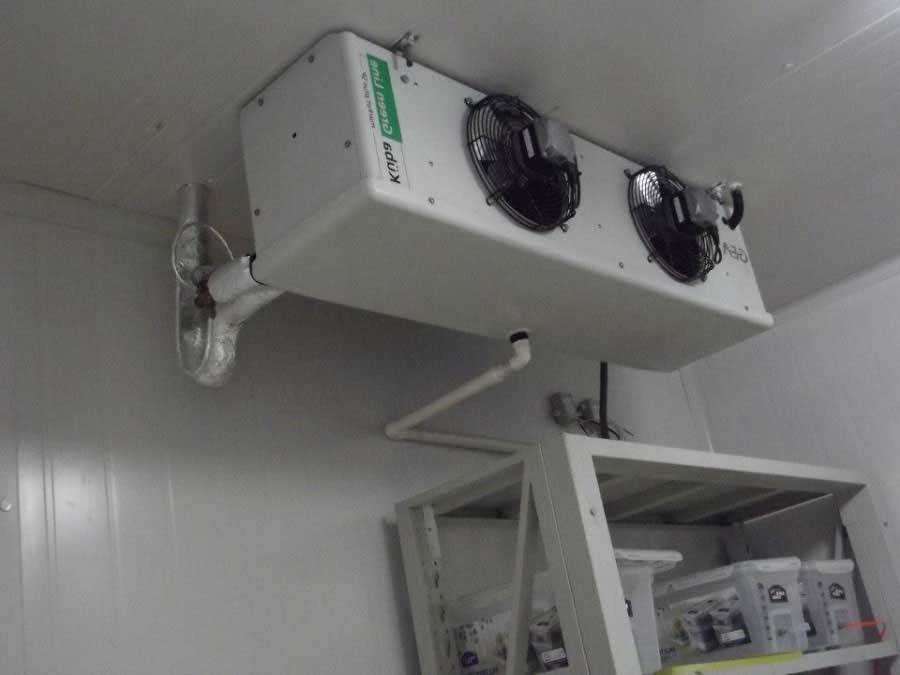

Начните с монтажа внутреннего блока в холодильной камере. Закрепите его на потолке (например, ближе к противоположной от входа стене) с помощью металлических шпилек и болтов.
Затем, подключите нижнее отверстие испарителя к канализации (используйте сантехническую трубу подходящего диаметра, обычно 40 мм). Или просто выведите трубу за пределы камеры в предусмотренную для сбора конденсата емкость (часто используют 19-литровую бутыль для воды, периодически ее меняя).
После этого, можно повесить на стену внешний блок (конденсатор). В нем есть прорези под саморезы.
Переходим к отверстию в стене под медные трубки и кабель. Просверлите его так, чтобы можно было связать коммуникациями внешний и внутренний блоки. Диаметра 50 мм обычно достаточно.
Как только вы выполнили все вышеперечисленное, пригласите механика по холодильному оборудованию, чтобы он грамотно проложил медные трубы (при подключении не обойтись без сварки, тут нужен опыт) и управляющий кабель между блоками. Произвел вакуумирование системы специальным насосом и заправил фреон. Эти операции лучше доверить профессионалу, к тому же вся тяжелая работа уже проделана вами, заплатить придется всего лишь 3-5 тысяч рублей.
Для информации приведем цены на популярные модели моноблоков и сплит-систем компании Polair:
Цены на холодильные и морозильные моноблоки:
| Модель | ° С | Объем, куб.м | В | Цена, руб |
| MM 109 SF | -5 … +5 | 3,5 — 9,5 | 220 | 40 770 |
| MM 111 SF | -5 … +5 | 4 — 10,1 | 220 | 45 090 |
| MM 113 SF | -5 … +5 | 5,5 — 11,4 | 220 | 48 510 |
| MM 115 SF | -5 … +5 | 6,5 — 12,6 | 220 | 50 850 |
| MM 218 SF | -5 … +5 | 9,7 — 16,0 | 220 | 57 630 |
| MM 222 SF | -5 … +5 | 12,5 — 19,5 | 380 | 60 180 |
| MM 226 SF | -5 … +5 | 15,7 — 21,0 | 380 | 63 830 |
| MM 232 SF | -5 … +5 | 28 — 30,0 | 380 | 97 310 |
| MB 108 SF | -20 …-15 | 2 — 5,2 | 220 | 49 950 |
| MB 109 SF | -20 …-15 | 2,6 — 7 | 220 | 54 440 |
| MB 211 SF | -20 …-15 | 4,7 — 10,7 | 220 | 62 010 |
| MB 214 SF | -20 …-15 | 6 — 13,6 | 380 | 72 940 |
| MB 216 SF | -20 …-15 | 7,2 — 16,8 | 380 | 79 140 |
| Модель | ° С | Объем, куб.м | В | Цена, руб |
| SM 109 SF | -5 … +10 | 3 — 10,5 | 220 | 49 200 |
| SM 111 SF | -5 … +10 | 4 — 12,5 | 220 | 51 990 |
| SM 113 SF | -5 … +10 | 6 — 17,5 | 220 | 54 510 |
| SM 115 SF | -5 … +10 | 7 — 19,8 | 220 | 63 840 |
| SM 218 SF | -5 … +10 | 9,5 — 25,5 | 220 | 72 670 |
| SM 222 SF | -5 … +10 | 12 — 32,9 | 380 | 79 520 |
| SM 226 SF | -5 … +10 | 16 — 40,6 | 380 | 85 280 |
| SM 232 SF | -5 … +10 | 25,8 — 53 | 380 | 109 320 |
| SM 337 SF | -5 … +10 | 18,0 — 50,0 | 380 | 110 680 |
| SM 342 SF | -5 … +10 | 21,0 — 54,0 | 380 | 125 190 |
| SB 108 SF | -20 …-15 | 2,9 — 6,9 | 220 | 63 150 |
| SB 109 SF | -20 …-15 | 3,6 — 9,0 | 220 | 69 640 |
| SB 211 SF | -20 …-15 | 6,0 — 13,4 | 220 | 73 620 |
| SB 214 SF | -20 …-15 | 7,1 — 15,9 | 380 | 80 170 |
| SB 216 SF | -20 …-15 | 9,8 — 21,1 | 380 | 84 760 |
| SB 328 SF | -20 … -15 | 14,0 — 33,0 | 380 | 120 060 |
| SB 331 SF | -20 … -15 | 15,6 — 38,0 | 380 | 142 900 |
Обладая простейшими навыками работы с инструментом, вполне возможно сделать холодильную камеру своими руками. В результате получится помещение, обладающее индивидуальными преимуществами: нужного размера, температурного режима и мощностью охлаждения. При этом вы значительно сэкономите на монтаже, а также будете в курсе всех особенностей вашей камеры.
Температурные режимы
Регулирование температурного режима в морозильной камере осуществляется посредством терморегулятора, отметки которого указывают на текущую температуру: от 1, соответствующей самому высокому значению температуры, и до 7 – самому максимальному охлаждению. После установки, выбранный температурный режим будет автоматически поддерживаться устройством.
При этом следует отметить, что на температуру внутри морозильной камеры также влияют:
- температурные условия окружающей среды;
- количество загруженных продуктов;
- место установки электроприбора;
- частота открывания дверцы.
Из чего состоит оборудование
Чтобы понять, как сделать охлаждающую камеру самостоятельно, важно предварительно разобраться в том, из чего вообще состоит подобное оборудование. Это даст возможность осмысленно подойти к решению поставленной задачи, не потратить свое время впустую и не допустить ошибок. Также понимание строения такой установки позволит в дальнейшем усовершенствовать ее
Также понимание строения такой установки позволит в дальнейшем усовершенствовать ее.
Камера для охлаждения включает в себя следующие элементы:
- Конденсатор.
- Трубка.
- Непосредственно сама холодильная камера.
- Испаритель.
- Компрессор, который обеспечивает продвижение по трубам хладагента.
- Терморегулятор. Он поддерживает необходимый уровень температуры внутри оборудования. Также именно терморегуляторная система периодически выключает и включает компрессор.
Более того, в новых холодильниках могут быть установлены фильтры, осушители и приборы для автоматического контроля и регулирования температуры. Это позволяет поддерживать стабильную работу устройства и избегать неполадок.
Стоит знать! Хранить уже готовую самодельную морозильную камеру можно в разных помещениях, однако лучше всего помещать ее в сухое подвальное помещение с проведенным электричеством.
Близкое знакомство с устройством и его работой
Все вышеописанные элементы морозильной камеры соединяются между собой трубками и образуют своеобразную замкнутую систему. Именно по ней при работе устройства циркулирует вещество, которое замораживается при минусовой температуре.
При постоянной работе морозилки, пар из испарителя проступает в конденсатор. Там он охлаждается воздухом и преобразуется снова в жидкость. Для крупных морозилок также используются вентиляторы, сильно понижающие общую температуру радиатора устройства.
На сегодняшний день современные системы автоматизации дают возможность осуществлять процесс заморозки и разморозки продуктов без участия человека. Достичь подобного уровня достаточно просто даже в самодельном агрегате. Для этого нужно только четко следовать инструкции, представленной ниже.
Ознакомление с агрегатом и принципами его работы позволить выбрать наиболее подходящее решение, которое в будущем даст хозяевам возможность модернизировать, усовершенствовать созданное устройство. Любая самодельная холодильная камера обязана включать определенный набор элементов. К ним относится:
- испаритель, превращающий жидкость в пар;
- компрессор, ответственный за движение хладагента по трубкам;
- конденсатор, трансформирующий пар снова в жидкое состояние;
- корпус морозилки;
- терморегулятор, регулирующий температуру посредством включения/выключения компрессора;
- трубки, по которым «курсируют» жидкость/пар.
Холодильные камеры-«профи», продающиеся в магазинах, оснащают осушителями, автоматическими контрольными приборами и фильтрами. Высокая мощность оборудования — достаточно веская причина снабдить прибор вентилятором.
Главные «действующие лица» морозилки — фреоны (хладоны) — жидкости/газы, которые имеют способность закипать при условиях отрицательной температуры (от -30 до -150°). Хладагент циркулирует по трубкам, соединяющим все приборы морозильника. Чем ниже давление фреона в них, тем будет меньше температура закипания.
Когда жидкость начинает кипеть, холодильная камера интенсивно вырабатывает холод. Пар, покидая испаритель, движется в конденсатор, где вновь становится жидким. Таким образом, главная функция системы — обеспечение превращения и циркуляции охлаждающего вещества-«оборотня». Достигается результат отбором либо подводом тепла.

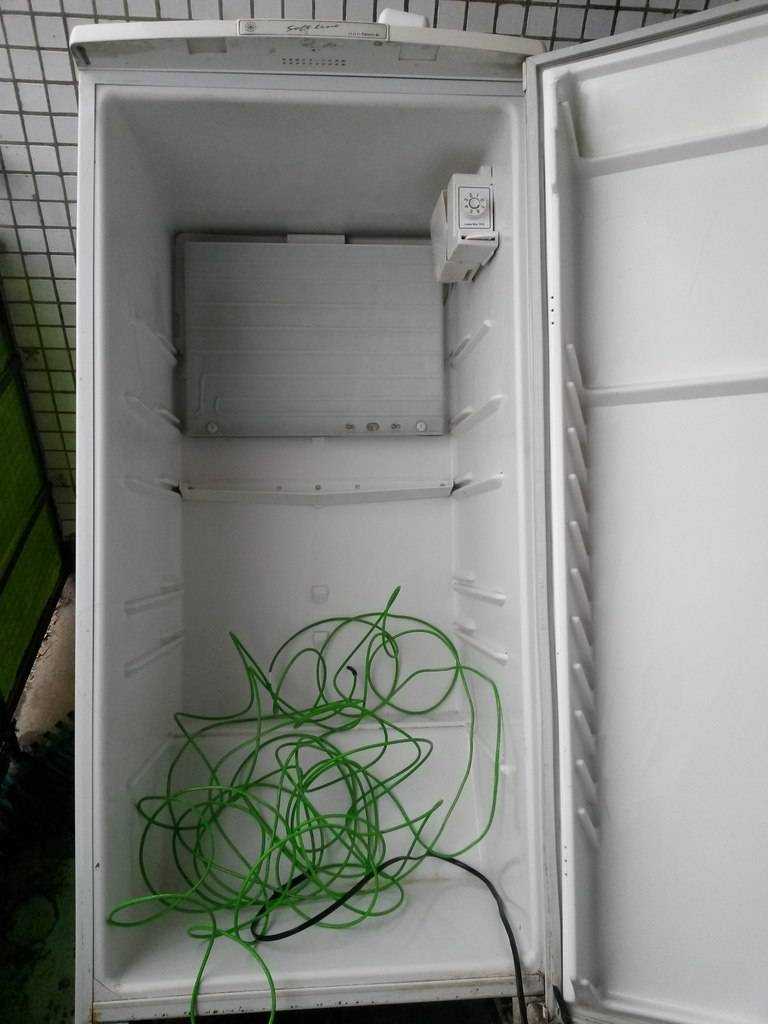

Что можно сделать из старого холодильника
А сделать из старого холодильника можно вполне нормальную морозильную камеру. Переделка холодильника в морозильник в техническом плане не особо сложна и сэкономит вам кучу денег. Это я вам говорю как мастер со стажем.

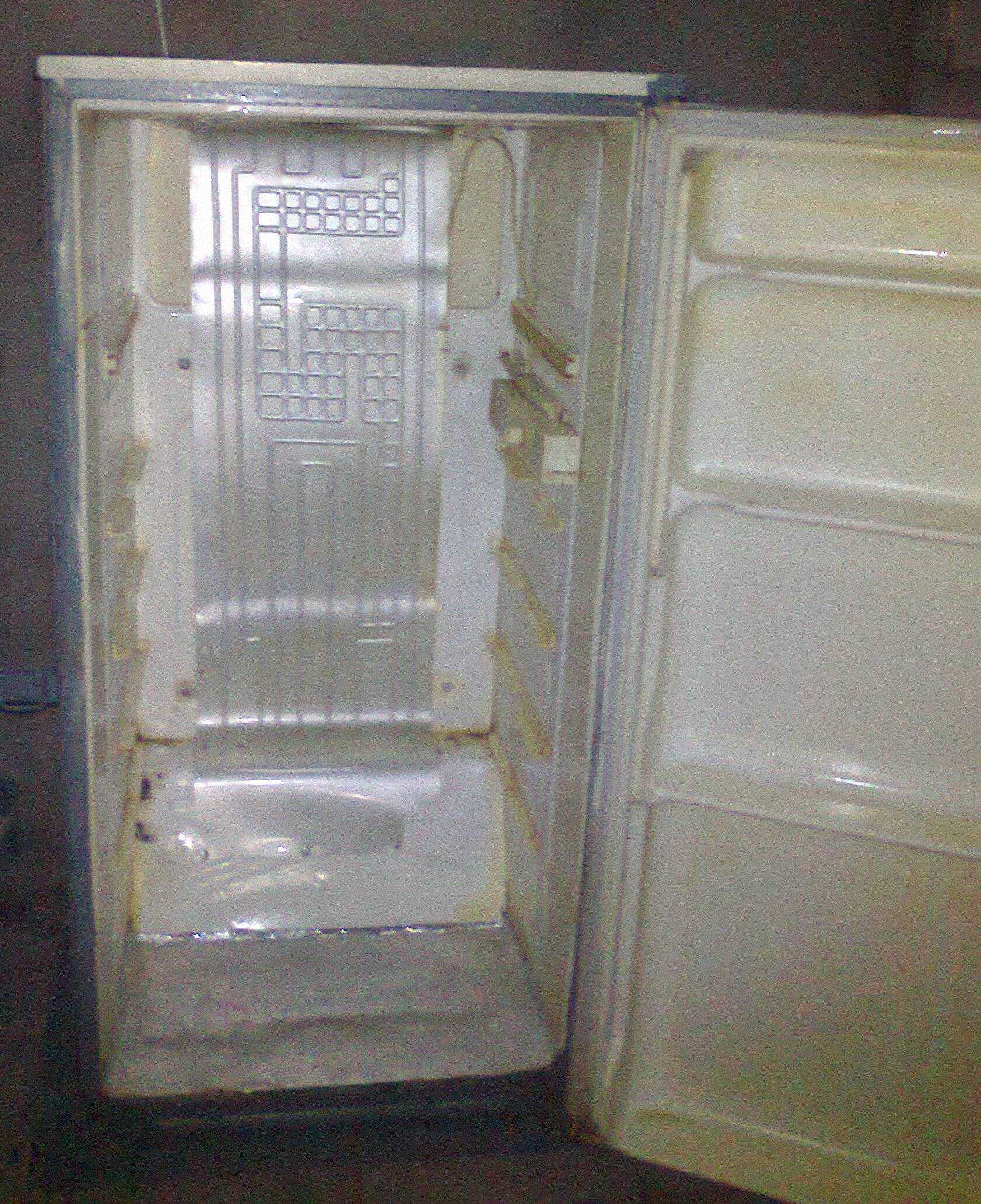

Переделка холодильника «Норд»
1. Разбираем крышу холодильника, терморегулятор не выбрасываем — он еще пригодится в хозяйстве.
2. Выпускаем хладагент (если он там есть) через технический патрубок.
3. Разбираем холодильную камеру.
4. Отрезаем при помощи болгарки холодильную камеру на 5 сантиметров выше морозильной камеры (этот бортик в дальнейшем послужит для монтажа крыши).
5. Если испаритель морозильной камеры целый, то можно использовать его. При этом нужно на один конец смонтировать капиллярную трубку с давлением (14-16 атм.), на другой медную трубку длиной 1.5 метра, диаметром 6 мм.
6. Для надежности лучше использовать готовый испаритель с холодильной камеры «Интер». Он идет в сборе с капиллярной трубкой и всасывающей трубкой. Такие испарители продаются в любом сервисном центре по холодильному оборудованию.
7. Отрезаем у «интеровского» испарителя справа и слева по 1,5см. После этого выгибаем его по контуру морозильной камеры (см. рисунок). Всасывающая и капиллярная трубки должны быть внизу.
8.Проделываем в морозильной камере два отверстия: одно диаметром 8мм для всасывающей и капиллярной трубки, другое 2-3мм для трубки терморегулятора.
9. Вставляем испаритель в морозильную камеру, продеваем всасывающую трубку в отверстие.
10. Монтируем сзади морозильной камеры терморегулятор (Т-145), вставляем его трубку в отверстие и закрепляем на испарителе внизу, в самом конце магистрали, с помощью двух хомутиков.
11. Закрепляем испаритель нержавеющими шурупами. Два сверху, два снизу, один посередине. Не попадите шурупами в канал, иначе испортите испаритель.
12. Сгибаем всасывающую трубку вниз к мотору-компрессору и надеваем на нее утеплитель диаметром 8 -10мм.
13. Проделанные отверстия заделываем силиконом.
14. Закрепляем сзади морозильной камеры конденсатор (можно от маленького холодильника, или морозильной камеры).
15. Монтируем всю холодильную систему, вакууммируем и заправляем ее хладагентом, до нужного давления (для R -12 около 0,4 атм.).
16. Монтируем электрическую проводку: один провод питания сети — на пускозащитное реле, другой на — терморегулятор, а с него — на пускозащитное реле.
17. Монтируем снятую крышу и двери при помощи стандартных креплений.
18. Вставляем стандартные полочки и ящички.
Температура в такой камере минус 18 – 25 градусов, себестоимость ее около 125 долларов. Новый такой морозильник стоит 250 – 350 долларов.На фото в начале статьи — морозильник на три секции, сделанный из старого двухкамерного холодильника «Норд».
Переделка холодильника «Атлант»
Процесс практически полностью аналогичен переделке старого холодильника «Норд», оборудование такое же, затраты те же.Температура в такой морозильной камере минус 19 – 26 градусов, себестоимость ее около 130 долларов. Новый такой морозильник обойдется в 260 – 360 долларов.
Переделка холодильника «Снайге»
С переделкой этих холодильников дело обстоит проще всего. Все операции выполняются такие же, как и с «Норд», но есть один нюанс: в двухкамерных холодильниках «Снайге» «плачущего» типа с нижней морозильной камерой на три отсека, используется металлический испаритель анодированного типа. Поэтому делаем следующее:
1. Выполняем операции 1-5, 8, 9, 12-18.
2. Монтируем на стандартное место (на крыше) терморегулятор (Т-145).
3. Трубку терморегулятора закрепляем на средней пластине испарителя.
Температура в такой камере минус 16 – 27 градусов, себестоимость ее около 72 долларов. Новый такой морозильник обойдется в 255 – 355 долларов.
Переделка холодильников «Норд», «Атлант» и «Снайге» с двумя отсеками в морозильной камере производится аналогично, только нужно будет использовать стандартные испарители.
Что можно сделать из старого холодильника еще? — Да множество полезных вещей: мини-погреб для хранения овощей на балконе, коптильню для дачи, просто использовать как шкаф для хранения разных мелочей в гараже или мастерской.Включите фантазию, и придумайте какое-нибудь свое применение для старого холодильника, а выбросить его никогда не поздно.
Какие ещё есть варианты создания морозильной камеры своими руками
Помимо преобразования старого холодильника, существует множество вариантов создания морозильных установок, требующих различный уровень квалификации, инструментов и материалов. Рассмотрим некоторые из них.
Небольшая комната в качестве морозильника
По периметру помещения устанавливают обрешётку из деревянного бруса. После этого укладывают отражающий материал. Образованные обрешёткой ячейки плотно заполняют утеплителем, толщиной не менее 10 см. Все щели и стыки необходимо заделать посредством алюминиевого скотча. После этого стены покрываются тонкими листами оцинкованного металла, образовавшиеся швы надёжно герметизируют. Охлаждающим ядром морозильной комнаты может послужить обычный моноблок. Выбирается оптимальное место для установки термодатчика, который подключается к системе автоматического регулирования. Окончательный штрих – изготовление хорошо утеплённой двери, которая плотно примыкает к коробке в затворенном состоянии.
Морозильная камера из сэндвич-панелей
Одним из бюджетных решений для создания камеры для заморозки большой вместительности может послужить конструкция на основе сэндвич-панелей. Принципы организации работ такие же, как в случае обустройства комнаты, описанном в предыдущем пункте. Сэндвич панели собираются в конструкцию требуемых размеров и конфигурации в соответствии с правилами их стандартного монтажа.
При создании таких морозильных помещений нужно следить за отсутствием тепловых мостов – теплопроводных перемычек между внешней и внутренней обшивкой инженерной конструкции.
Для борьбы с образованием тепловых мостов на стыках в углах конструкции делаются специальные прорези внутри угловых элементов в местах их выхода во внешнюю среду.
Мероприятия по борьбе с тепловыми мостами также необходимо проводить при стыках холодильных секций, поддерживающих разный уровень температуры.
Для двери, как при оборудовании комнаты с капитальными стенами, следует предусмотреть качественный затвор и утепление. Лучше всего для этого использовать специальную пенополиуретановую термодверь.
Другие варианты создания морозилок
Ниже перечислены другие идеи, которые могут лечь в основу изготовления самодельных морозильных систем:
- использование в качестве пространства для морозильника корпус транспортного контейнера;
- обустройство складского помещения;
- для изготовления небольшого морозильного ларя, охлаждающего содержимое до умеренной температуры (‑10 0 С), можно использовать элементы Пельтье;
- создание внутри помещений конденсатора холода, действующего по принципу ледника, например, использование подвальных помещений, опоясанных замкнутой системой трубопроводов с хладагентом (например, керосин), который концентрирует холод в зимний сезон и поддерживает низкий уровень температуры в теплое время года.
Как делается морозильная камера своими руками – это актуальный вопрос, особенно в теплый период года. Часто размеры стационарной морозилки не позволяют вместить все необходимые продукты, которые быстро портятся, а покупка готового оборудования обходится дорого. И чем больше требуемый объем, тем выше цена техники. Самостоятельное изготовление морозильной камеры позволяет сэкономить денежные средства, не требует особых навыков и инструментов. Но вот уровень энергопотребления будет зависеть от выбранного варианта создания морозильника.
Варианты создания замораживающей установки
Существуют различные варианты того, как сделать можно морозильную камеру самостоятельно. Они отличаются друг от друга финансовыми затратами и габаритами создаваемых установок. Для воплощения проектов потребуются применение разных материалов и инструментов. В зависимости от выбранного способа создания замораживающего агрегата, работа занимает неодинаковые сроки.
Своими руками морозильную камеру создать можно:
- из старого холодильника;
- из пустующего контейнера, лари, помещения;
- из подвала, погреба.
Из старого холодильного агрегата
Самым простым, доступным способом будет создание замораживающего аппарата из холодильника. Общая схема преобразования осуществляется таким образом:
- разбирают морозильный отсек;
- демонтируют и разворачивают испаритель;
- закрепляют его на задней стенке болтами;
- устанавливают датчик обратно;
- проверяют работоспособность.
Все модели по-разному разбираются. Если техника перед переделыванием была работоспособной, то при преобразовании необходимо очень аккуратно обращаться с трубками, избегая перегибов. Но лучше выпустить хладагент, а после переделки систему заново спаять и заполнить им. Это усложняет процесс и требует наличие спецоборудования.
Место расположения датчика внутри аппарата понадобится специально подбирать, чтобы достигнуть нужного температурного режима работы.
Нерабочий холодильник требует предварительного поиска причины поломки. Может получиться так, что его ремонт и дальнейшее переделывание не имеет смысла. Отремонтированную модель преобразуют по вышеизложенной схеме. Необходимо учитывать, что самодельные конструкции на основе старого холодильника будут потреблять больше электроэнергии, чем магазинные аналоги — они обладают меньшим КПД.
Из пустующего помещения
Имеющееся пустующее помещение можно преобразовать в морозильное отделение. Все действия выполняют в такой последовательности:
- создают из деревянных брусьев обрешетку по периметру комнаты, выставляя направляющие по уровню;
- улаживают пленку-отражатель;
- образовавшиеся ячейки заполняют утеплителем (его толщина составляет около 10 см, зависит от материала);
- стыки заклеивают скотчем в алюминиевой фольге;
- обшивают комнату металлическими листами (оцинкованными);
- все имеющиеся швы заделывают герметиком;
- монтируют стеллажи;
- устанавливают готовый моноблок, либо сплит-систему, выставляют датчики, регулируют автоматику;
- ставят утепленную дверь так, чтобы при закрытии не оставалось зазоров;
- проверяют работоспособность.
Аналогичным образом можно создать замораживающую установку из коробок различных размеров (состоящих из разных материалов), боксов, контейнеров. Схема работ следующая:
- монтируется каркас (если его нет), теплоизолятор;
- ларь обшивается изнутри, герметиком заделываются швы и отверстия;
- делаются по необходимости полочки;
- устанавливается охлаждающий агрегат, датчики, дверцы;
- система регулируется до достижения требуемого режима работы.
В зависимости от размеров коробки можно использовать охладительную аппаратуру от старого холодильника, а для удобства передвижения – прикрутить снизу колесики.
В погребе (подвале) достаточно выполнить заделку щелей, уплотнение двери и установить сплит-систему. Только потребуется выводить на поверхность, обустраивать там внешний блок.
На следующем видео показан процесс создания морозильного аппарата из комнаты.
