Термопара в газовой плите: пошаговое руководство по ремонту и замене

Устройство

Универсальная термопара имеет несколько составляющих.

Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Как устроена термопара

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

хромель и константан;
железо и константан;
алюминий и хромель;
нихросил и нисил;
медь и константан.

В газовых моделях сплавляют алюминий с хромом

Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции

Устройство

Термопара для духовки и газовой плиты устроена по принципу Зеебека. Ученый нашел способ получать малую долю электрического тока при нагревании различных металлов. Термопара состоит из следующих элементов:

Рабочий наконечник с 2 типами металлов внутри. Именно эта часть находится в непосредственном контакте с открытым пламенем.
Контактную трубку длинной до 1.5 метров. Это электропроводящий контакт от наконечника к затворному механизму.
Электромагнитный клапан. Механизм открывающий и перекрывающий подачу газа к конфоркам и духовке. Клапан металлический. Приподнимается от воздействия магнитного притяжения.

Различаются 2 основных типа этого устройства:

Незаземленные. Пары этого типа имеют наконечник с разделенным покрытием. Такой подход позволил снизить восприимчивость к внешним электромагнитным колебаниям. Недостатком является способ соединения. Часто обе половины соединяются при помощи пайки или обжима. Оба варианта теряют герметичность при частом и долгом нагреве, по причине увеличения объема.
Заземленные. Более распространенный тип устройства. Наконечник не разделен изоляционным покрытием. Это повлияло на чувствительность наконечника к электромагнитным колебаниям от посторонних источников. Рядом с печью нельзя устанавливать микроволновые печи. Электромагнитное поле может спровоцировать открытие клапана. Несмотря на это, заземленные термопары являются самыми надежными.

Оболочка с металлическими стержнями фиксируется к трубке при помощи: сварки, пайки, обжима. Крепление зависит от назначения термопары и при каких температурных колебаниях она будет работать в дальнейшем. Самым надежным соединением является сварка. Такое соединение не нарушается от воздействия расширяющихся поверхностей корпуса. От температуры зависит и химический состав стержней внутри корпуса. Стержни бывают:

Хромель — алюминий. Работает при температуре — −200 ÷ +1000 °C. Обозначается буквой «К».
Копель — хромель. −200 ÷ +800 °С. Относится к самым чувствительным элементам. Обозначается как «L».
Хромель — констант. −40 ÷ +900 °C. Обладает повышенной чувствительностью. Обозначается «Е».
Медь — констант. – −250 ÷ +300 °C. Обозначается «Т».
Железо — констант. −100 ÷ +1200 °C. Относятся к самым дешевым устройствам. Обозначается «J».
Вольфрам — рений. Работает при температуре свыше +1800 градусов. Используется в нагревательных котлах. Имеет обозначение «А».
Нихросил — нисил. −200 ÷ +1300 °C. Обозначается как «N». Используется на высокоточных нагревательных приборах.
Двойной платинородий. +100 ÷ +1800 °C. Обозначается «В».
Платина — платинородий. Бывает 2 типов. Работает при температуре до + 1700 °C. Обозначение «S» или «R».

Зная состав внутренних стержней, легко подобрать подходящий элемент взамен неисправному.

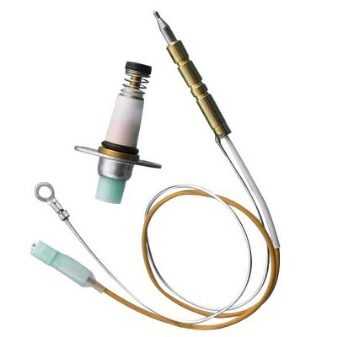

В комплект термопары также входят трубка и клапан. Трубка имеет внутри токопроводящий элемент. Часто провод, заключенный в несгораемую оболочку. Электромагнитный клапан необходим для открытия и закрытия газа.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

сопротивление;
величину напряжения (переменного и постоянного);
силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

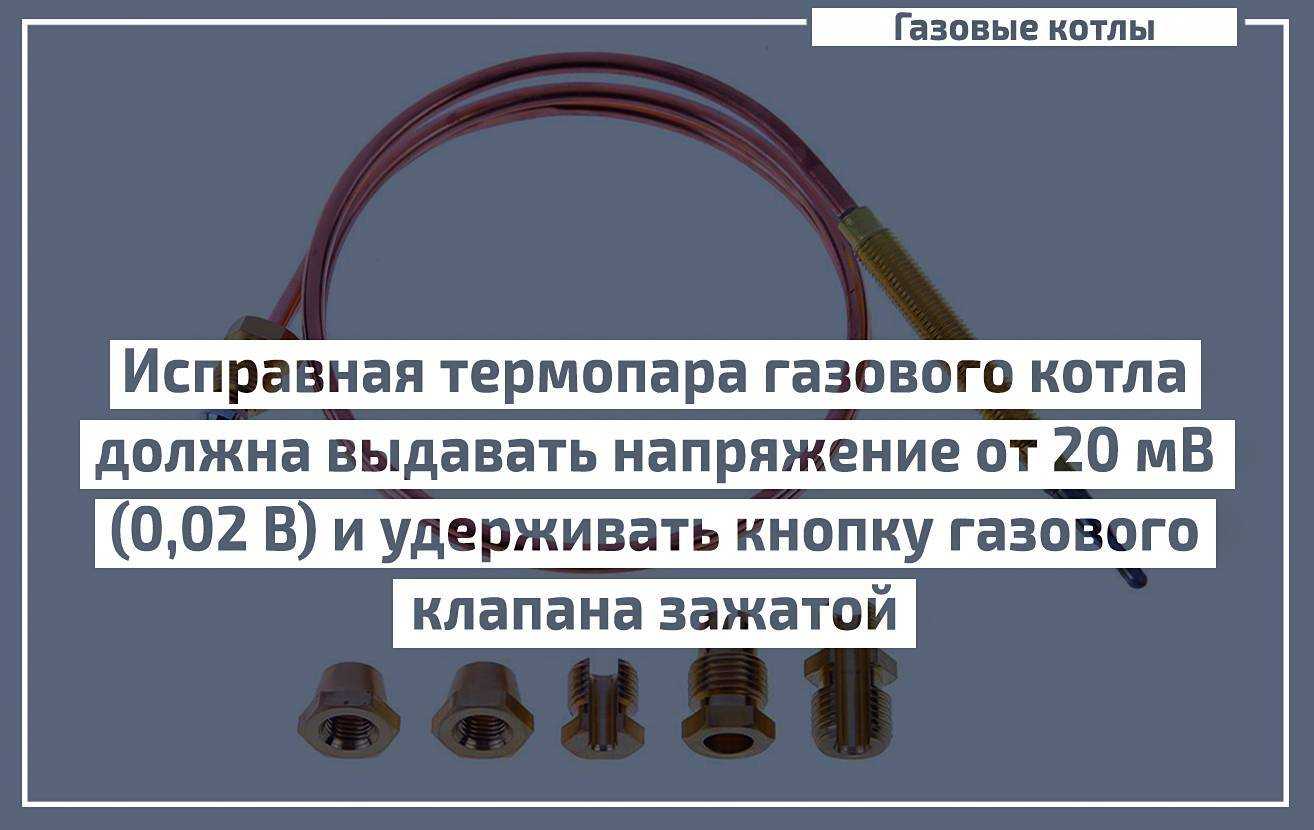

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

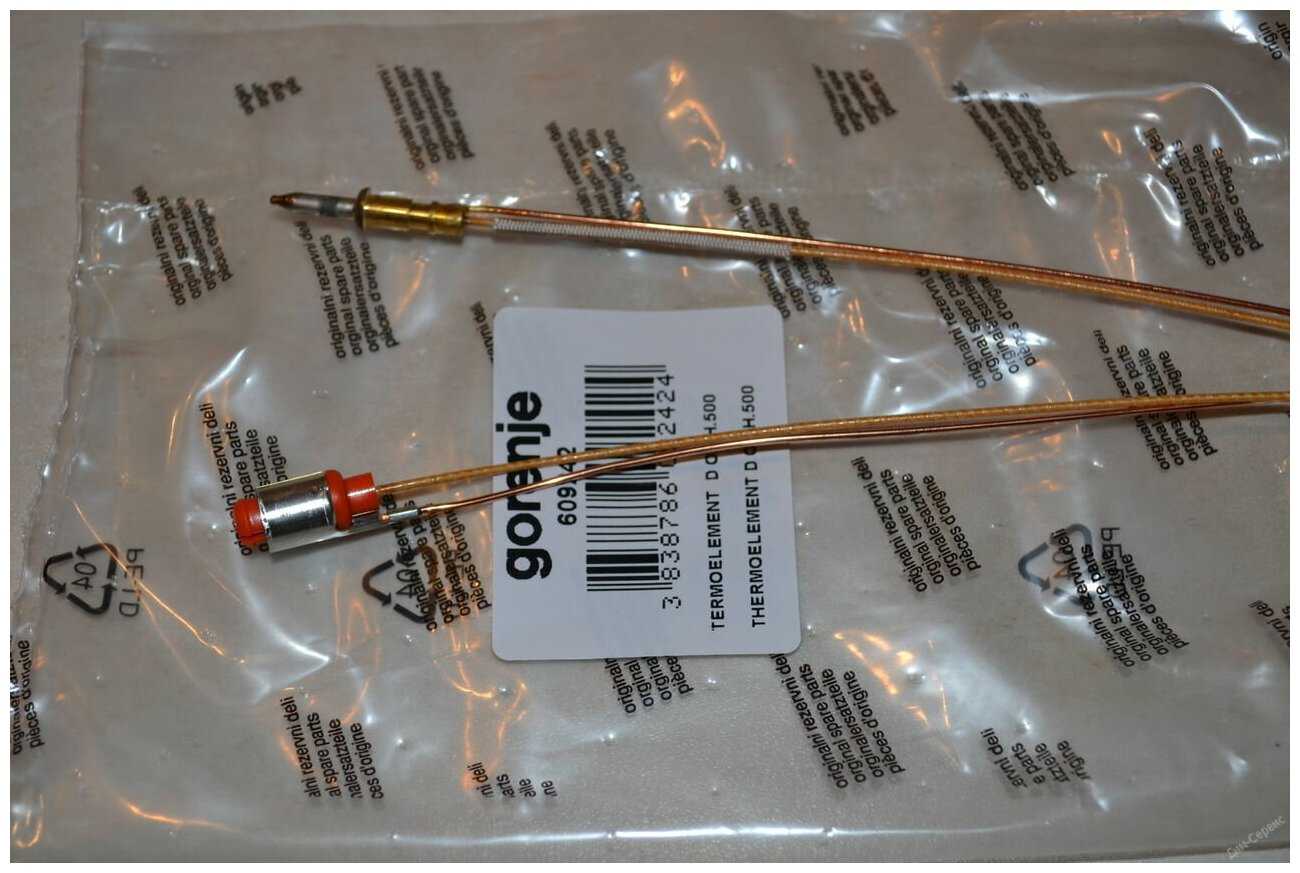

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

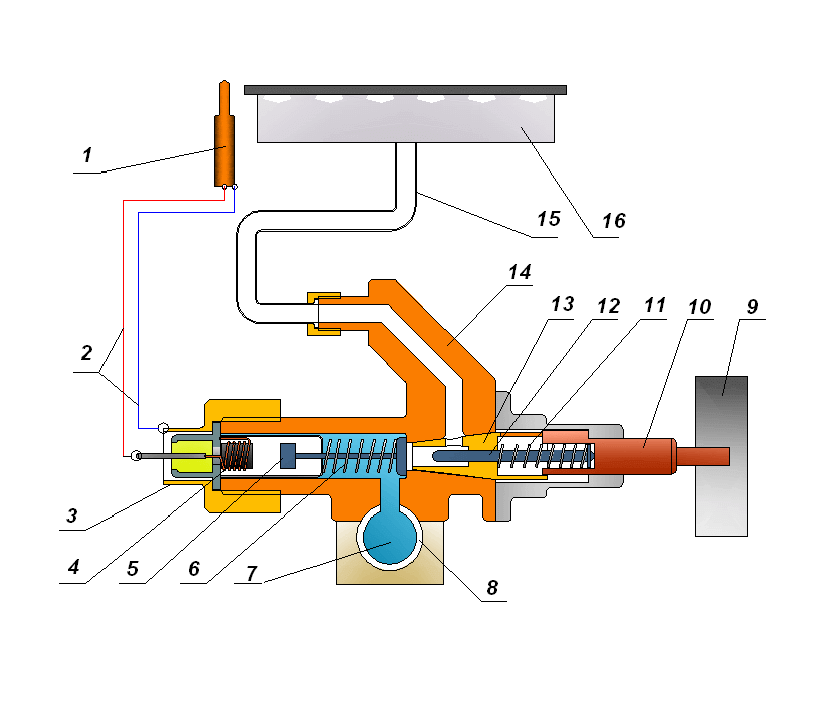

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

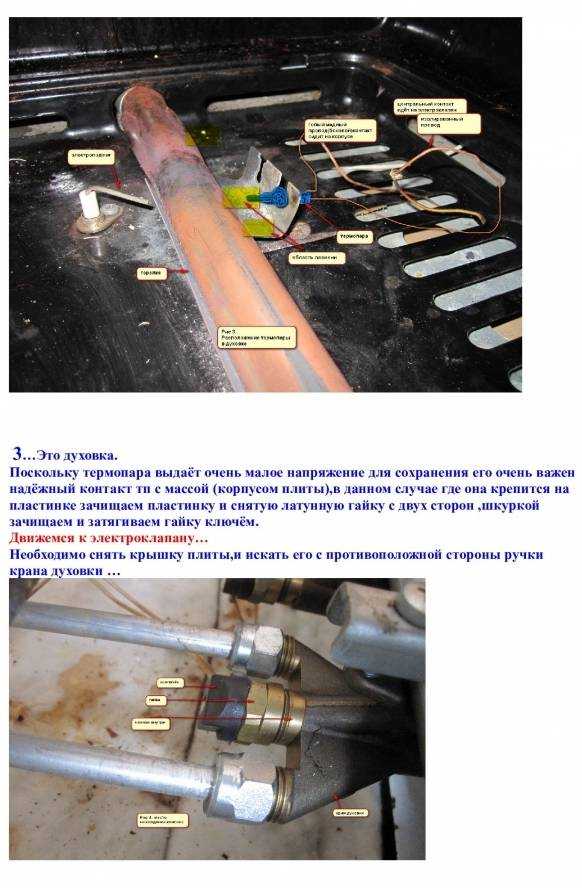

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Дверка духовки не прикрывается

Самая частая поломка духовки – это плохое прикрывание дверцы духового шкафа. Возникает она чаще всего, когда в доме есть маленький ребенок, который просто садится на открытую дверку, в результате чего кронштейны, удерживающие эту деталь, изгибаются и не выполняют свою функцию прижима створки.

Для проведения ремонта духовки газовой плиты Индезит, Брест 1457 или плиты Flama, потребуется отсоединить дверцу от агрегата. Чтобы сделать это, нужно:

Поскольку дверь держится на петлях, снабженных фиксаторами, то их необходимо отогнуть с двух сторон агрегата.

После этого необходимо осторожно прикрыть дверку до упора в фиксаторы.
Далее необходимо потянуть дверь немного на себя и вверх, после чего она легко отсоединится от печки.
Чтобы добраться до кронштейнов, производя ремонт газовой плиты Gorenje или при ремонте газовой плиты Дарина, а также брестского агрегата, необходимо снять боковые стенки духовки. Сняв боковины, вы увидите кронштейны

которые отвечают за прижим.
Кронштейны необходимо снять с духовки газовой плиты и визуально определить, в каких местах они деформировались. С помощью молотка и пассатижей можно попробовать выправить деформированные места. Но в случае, когда данная деталь сломана, ее необходимо заменить на новую. В магазинах продаются разные виды запчастей для ремонта духовки и печки. Подберите кронштейны, соответствующие модели вашей газовой печки.

Подводя итог, можно сказать, что только вышеперечисленные неисправности можно устранить собственноручно. Все виды устранения неисправностей газовой печки, связанных с отсоединением газоподводящих трубок и шлангов, должен проводить работник газовой службы, после чего он составляет акт о выполненном ремонте.

Готовить на газовой плите одно удовольствие. Многие распространенные неисправности газовых плит могут создавать плохие условия для работы и препятствовать качественному процессу готовки, что непосредственно скажется не только на вашем настроении, но и на вкусовых качествах еды.

Устранение мелких неисправностей займет у вас несколько минут, но знайте, при проведении ремонтных работ обязательно соблюдайте меры предосторожности, которые подразумеваю работу с газом. Если ремонт газовой плиты может привести к утечке газа или вы сомневаетесь в своих силах, то его лучше доверить опытным профессионалам из нашей компании «ГазСервис»

Что это и для чего нужно?

Приобретение термопары для газовой плиты – забота о безопасности своей семьи.

По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.

Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.

Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.

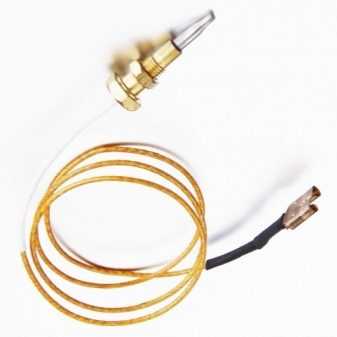

В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.

Повторим физику

Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.

Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток. При этом, чем больше нагревать спайку проводников, тем больший ток возникает.

Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.

Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.

Маркировка термопар

Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант. Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку

Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик

В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик

Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.

Различают следующие типы:

K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
L (ТХК) – хромель с копелем. Основная черта – долговечность.
J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
T – медь с константаном. Прибор узкой специализации для особо низких температур.
E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.

В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.

Где и как это используют?

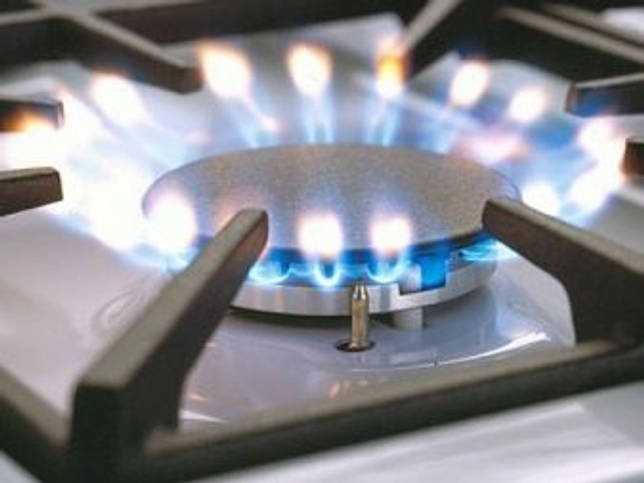

В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.

Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.

В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.

Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.

На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.

Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.

Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.

В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.

Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.

Альтернативный вариант

Ну да, есть ещё и альтернативный вариант, в некоторых случаях более простой – полное отключение этой системы. Лично я считаю, что это должен быть прям вообще крайний случай, если вы никак не можете купить нужную вам запчасть (термопару или электромагнитный клапан).

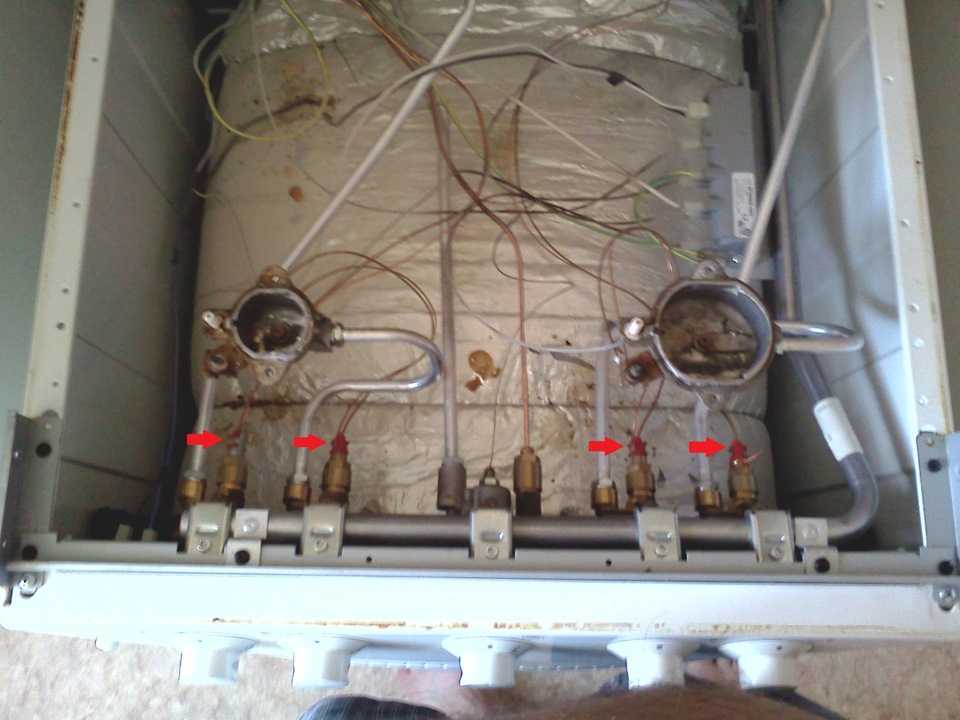

Тут есть несколько вариантов; расположу их от самых простых и рукожопских к более серьёзному:

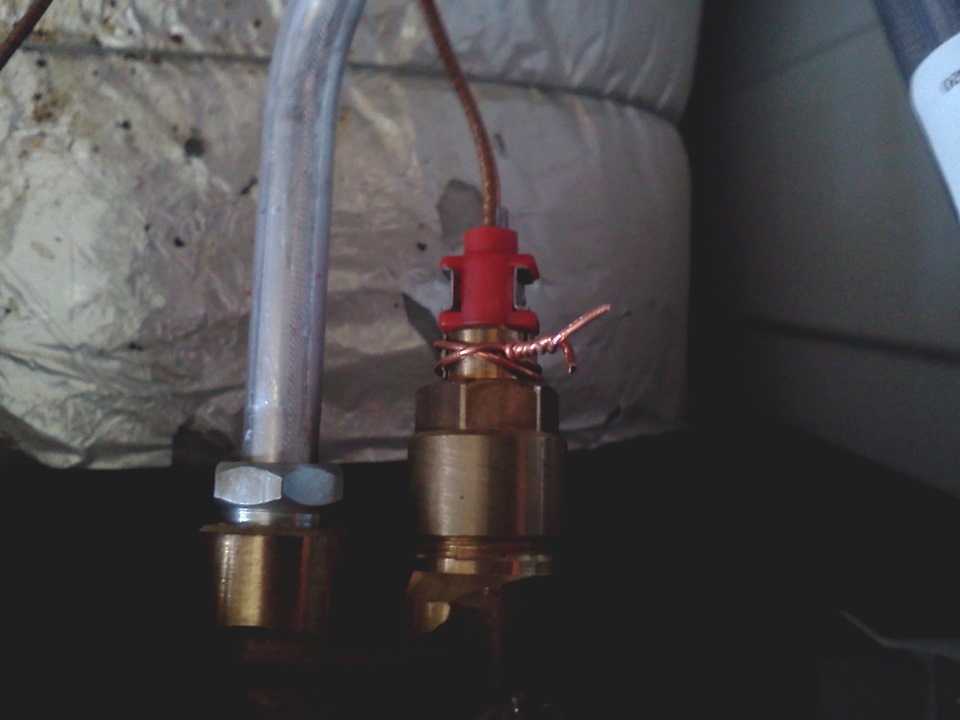

Найти способ временно зафиксировать кнопку газ-контроля в нажатом положении – что-нибудь подоткнуть, прикрутить и т.д.

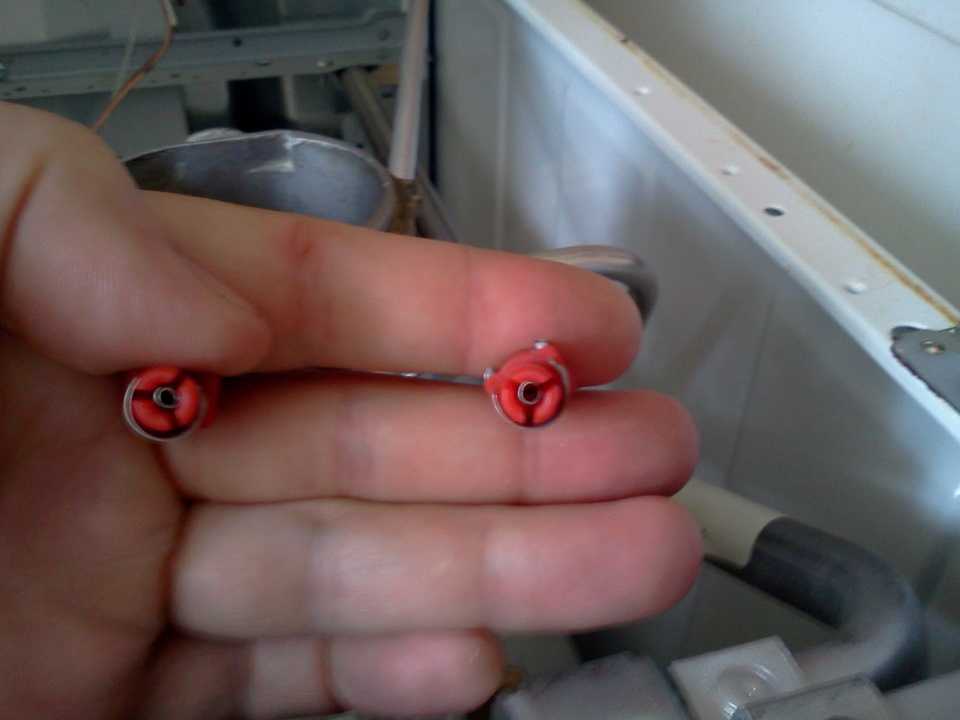

Почти то же самое, но более красиво – в нужном месте отрезать кнопку, вдавить её внутрь и вклеить какую-нибудь затычку в её отверстие на супер-клей. Будет снаружи смотреться цивильно, проблема решена.
Разобрать плиту, разобрать цилиндр и вытащить пружину/клапан. Возможно, зафиксировать его там как-то, типа наматывания на него изоленты, фумленты, заклеивания и т.д.

На ютубике по этому делу есть куча видосов, например, вот:

Но лучше, конечно, не поскупиться, не полениться и починить его: как видите, это не так уж и сложно!

Проверка, чистка, замена

Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент. Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.

Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje и т.д. следует для начала почистить термопару в плите, для этого:

Предварительно закройте газовые краники и отключите плиту от сети внешнего электроснабжения; Рис. 4: перекрыть подачу газа на духовку
Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты; Рис. 5: удалите из духовки все лишнее

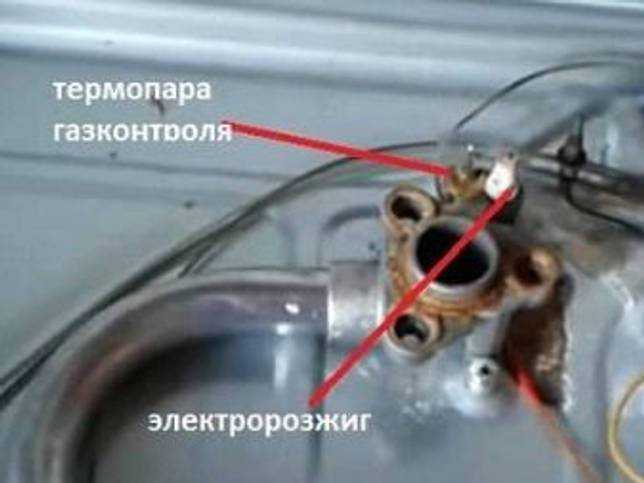

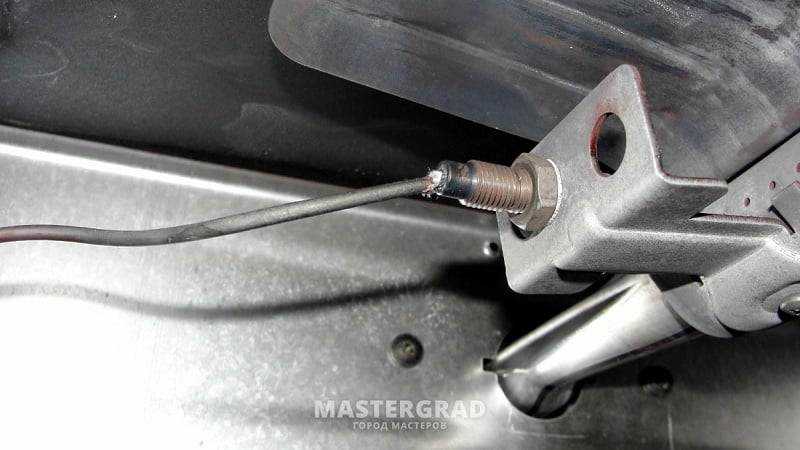

Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени; Рис. 6: термопара в духовке
При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
Соберите удаленный мусор и опробуйте работоспособность.

Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты. Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.

Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).

Рис. 7: проверка термопары мультиметром

Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или автоматика газконтроля неисправна.

Замена термопары газовой плиты

В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:

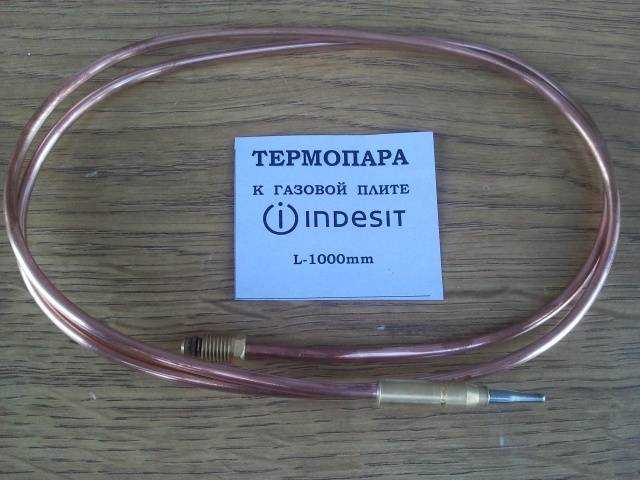

Приобретите в интернете новую модель для замены, лучше это делать по коду термопары, который можно обнаружить на самом устройстве либо в паспорте газовой плиты;
Также отключите плиту от электрической сети и системы газоснабжения;

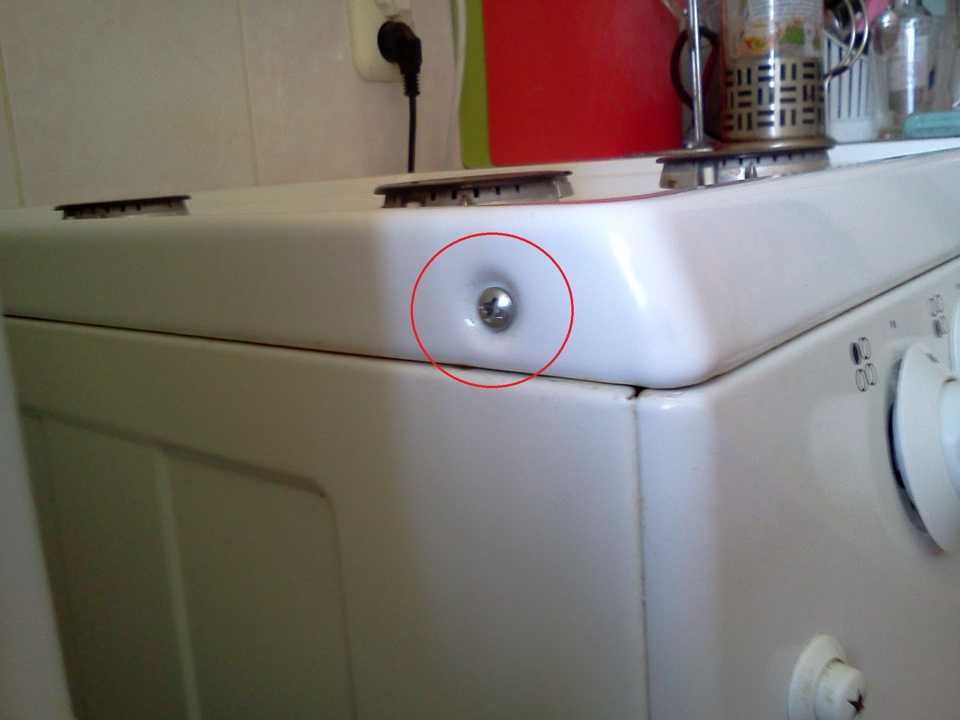

Снимите переднюю панель и верхнюю крышку плиты и отключите электрические выводы в месте их подключения к электромагнитному клапану; Рис. 8: Снимите переднюю панель или верхнюю крышку
Открутите в духовке гайку крепления и выньте термопару, если крепежный элемент сразу не поддается, не прилагайте чрезмерный усилий, чтобы не сломать место крепления, используйте WD-40 или любой другой растворитель; Рис. 9: Открутите термопару
Установите новую термопару в отверстие и закрепите ее по аналогии с предыдущей, подключите к цепи внутренней электропроводки плиты; Рис. 10: Установите новую термопару
Соберите в обратной последовательности и опробуйте работоспособность газовой плиты.

Преимущества продукции ЭЛЕМЕР-УФА

Компания предлагает большой выбор термопреобразователей (модели ТСМУ, ТСПУ, ТХАУ, ТХКУ, ТПУ), датчиков сопротивления, термопар, биметаллических термометров, отдельные чувствительные элементы для датчиков (платиновые и медные), а также кабели и провода для КИП. Доступны как высокоточные модели (класс точности АА), так и устройства с большим диапазоном рабочих температур, например, термопары с контролируемыми температурами -40. +1800 °С. По индивидуальным заказам возможно изготовление специфических моделей, например, с нижней температурной границей -200 °С.

Компания выпускает измерители РОСА-10 и ИПТВ, предназначенные для контроля температуры и влажности. Все приборы хорошо интегрируются в системы автоматического учёта и контроля благодаря поддержке интерфейса RS-232. Все датчики и преобразователи температуры изготавливаются в пыле- и влагозащищённом исполнении (классы: IP54, IP65 и IP5Х).

Квалифицированные инженеры компании предоставят полную информацию по продуктам КИПиА и помогут выбрать наиболее подходящее для целевых условий устройство. По вопросам подбора, комплектации и приобретения контрольно-измерительного оборудования можно обратиться по телефонам:

в г. Уфа,
в г. Казань, (843) 292-14-62

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Некорректно спаяны провода.
Есть электрический шум.
Утечка уже произошла.
Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

Использовать большую по толщине проволоку.
Позаботиться об отсутствии температурных перепадов на участке.
Следить, чтобы проволока не испытывала натяжения и не колебалась.
Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля. Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Это интересно: Одорант природного газа: чем одорируют газ + разбор норм и правил одоризации

Выводы и полезное видео по теме

Как своими руками производится замена термопары:

Принцип работы газконтроля в варочной панели и духовке:

Устройство термопары для плит, работающих на газу:

Газовая плита без исправно работающей термопары является источником опасности. Если газконтроль перестал функционировать, произвести замену датчика вполне допустимо своими руками. Ничего сложного в демонтаже старого и установке нового контрольного прибора нет. Надо лишь приобрести устройство, соответствующее имеющейся модели плитки, и поработать немного газовым ключом с отверткой.

Если у вас есть комментарии по теме или свои замечания по вышеприведенной информации, напишите их в блоке ниже. Интересны нам, а также другим читателям будут и ваши рассказы о нюансах замены термопары, которую вы производили самостоятельно. Пишите, не стесняйтесь.

Приветствую всех рукоделов!

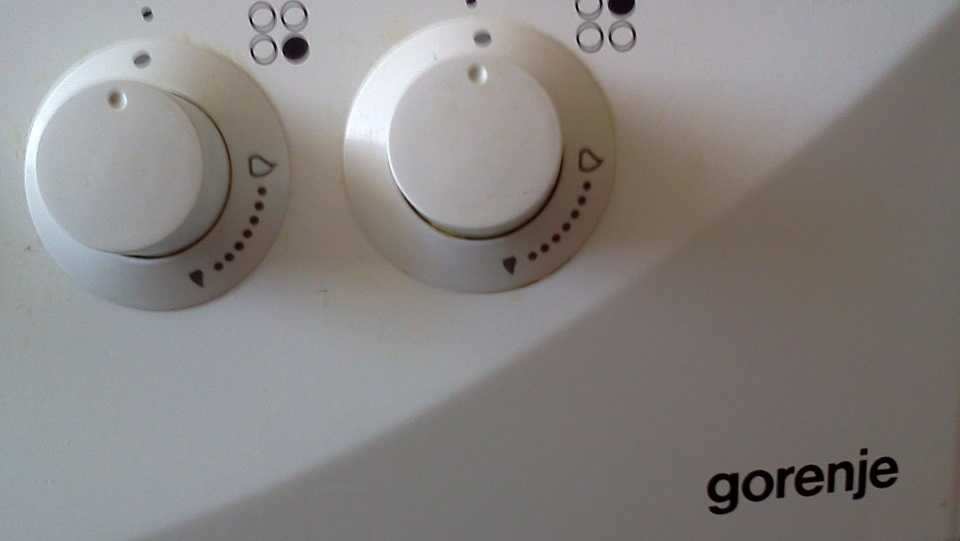

Вообще, плита нравится, особенно духовка с термостатом.Однако, с первых же дней эксплуатации стал сушить мозг газ-контроль. То нужно подержать подольше, то выключится ни с того, ни с сего, то совсем не работает.

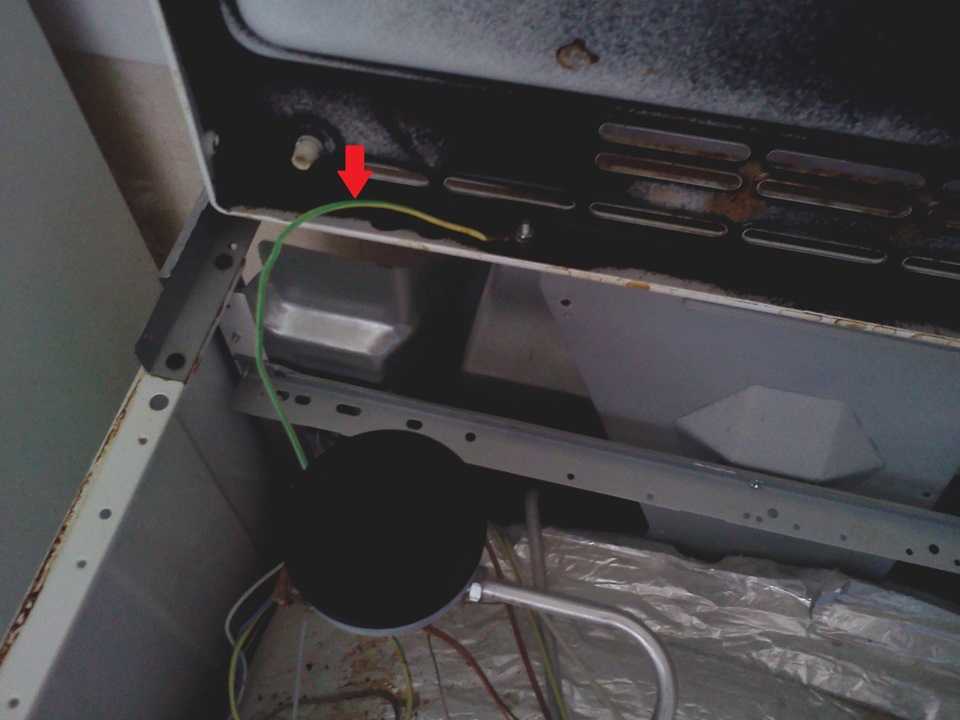

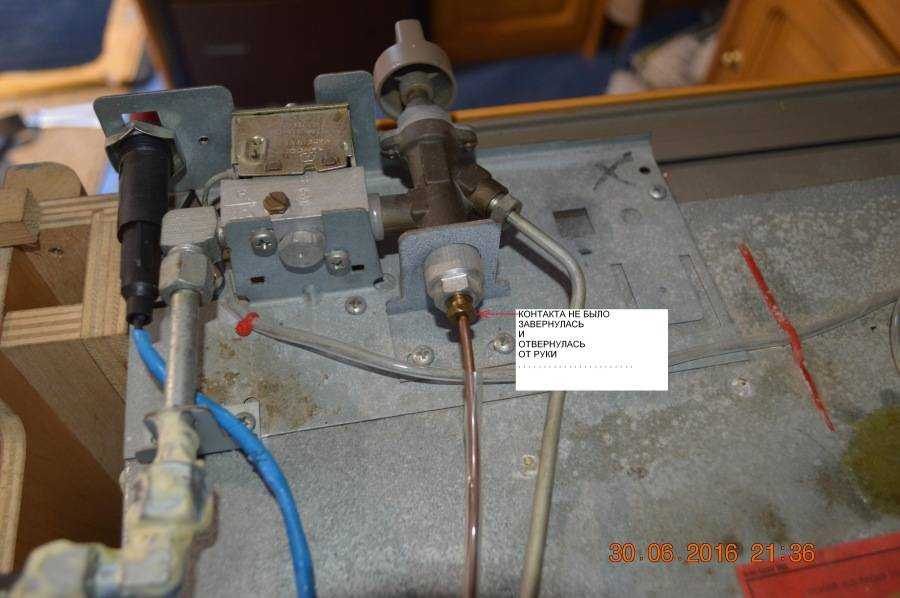

Да, пересмотрел форумы, многие пишут, что в плиту самому лезть не стоит, что нужно обратиться к профессионалам! Ох уж повидал я этих спецов… Там же на форумах (по рассказам пользователей) многие такие «спецы» предлагают сразу заменить термопару, которая не так дешева и не сильно доступна. И так, сделав это лирическое отступление и отдельно отметив то, что мы не будем трогать узлы непосредственно связанные с газом, открываем плиту.

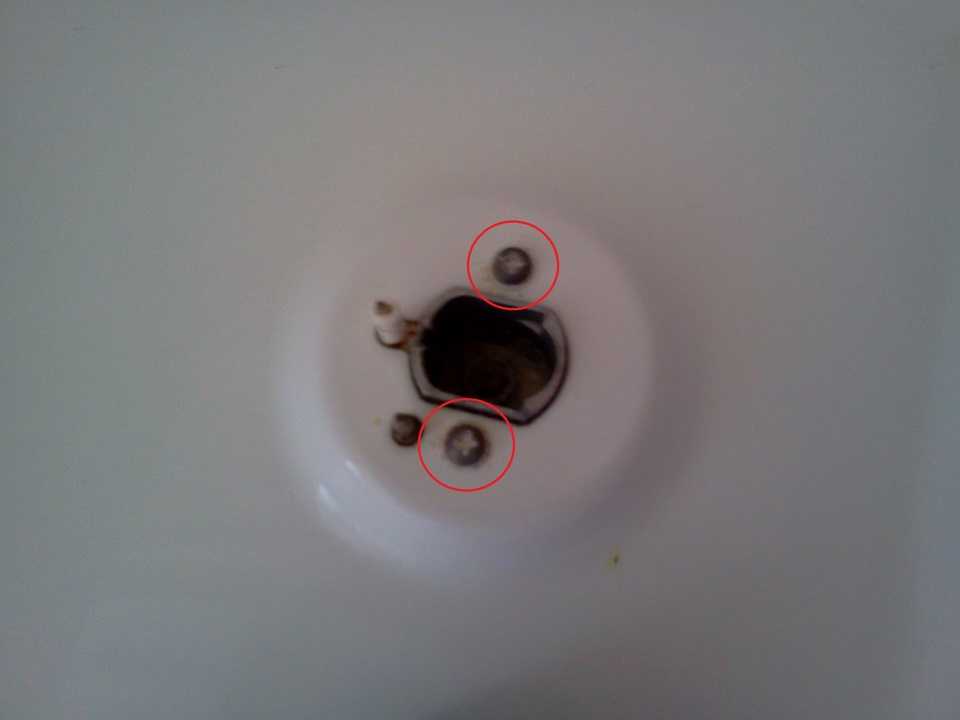

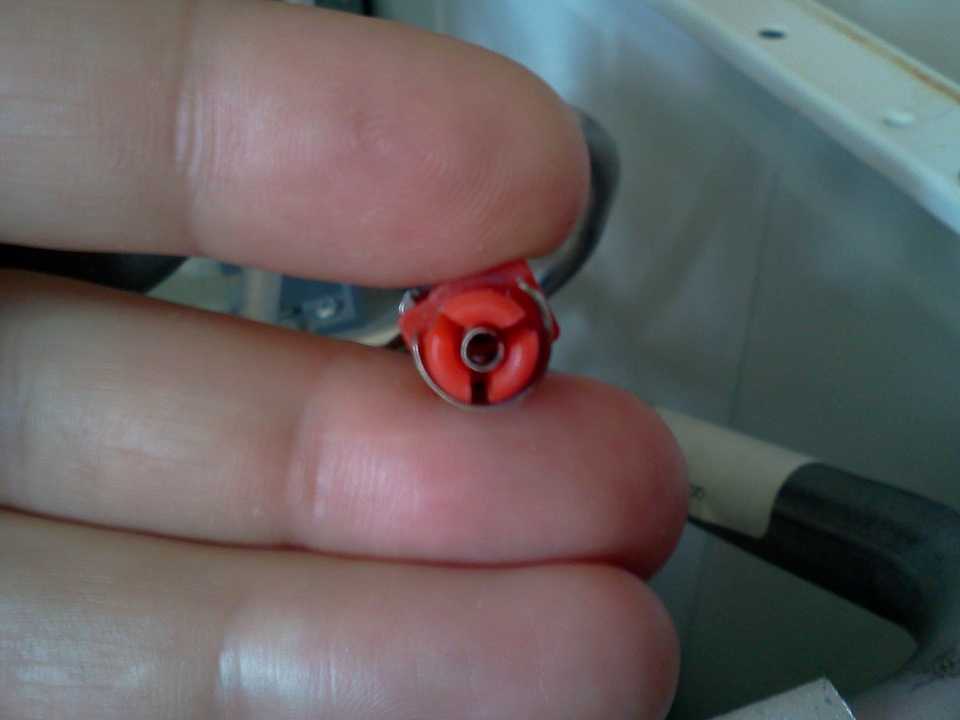

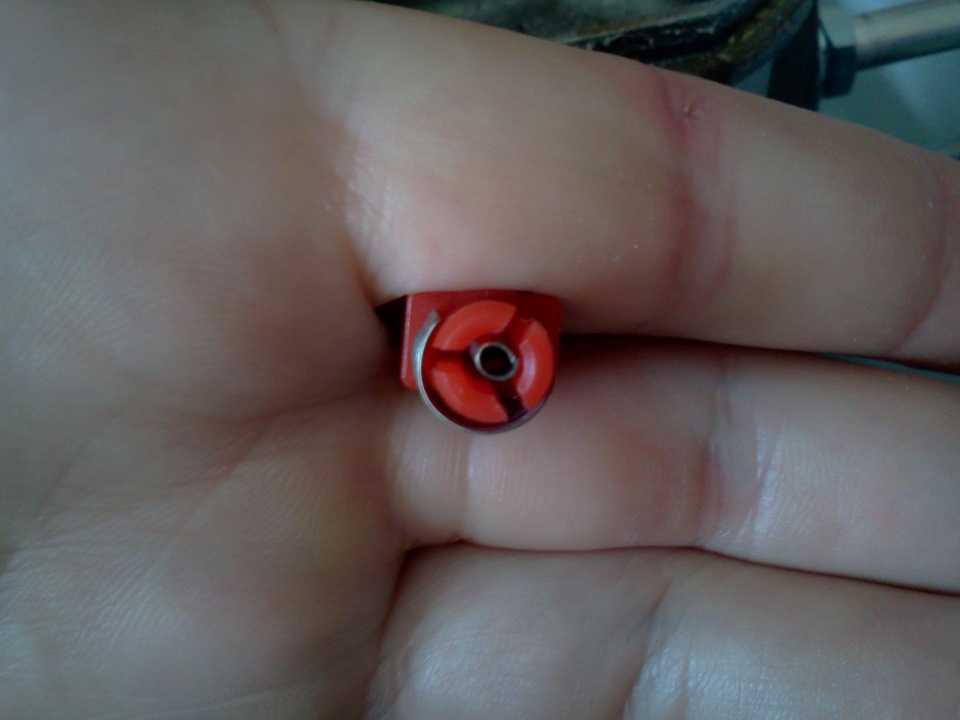

Откручиваем 4 самореза с боков плиты.
