Почему не работает вентилятор
Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:
старая засохшая смазка или ее недостаток
высохший конденсатор
перегорание термического реле или предохранителя
витковое замыкание обмоток или обрыв проводов
механическое смещение вала двигателя
Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание — неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры
На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.
То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?
Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.
Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.
Лечится это только заменой крыльчатки на новую.
Неисправность термопредохранительного реле
Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.
Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.
После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.
Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.
Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.
В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.
Это реле также проверяется тестером.
Между его лапками должна быть цепь в режиме прозвонки.
Вентилятор не поворачивается в стороны
Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.
Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.
Аппарат сильно шумит
Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего.
Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.
Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка
. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.
Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.
Несмотря на своё простое устройство и отсутствие каких-либо внешних негативных факторов бытовые вентиляторы ломаются. Даже вытяжной вентилятор может выйти из строя в течение года. И это несмотря на то, что кроме крыльчатки с электромотором в нём есть ещё только один выключатель. Казалось бы – ломаться нечему. Но всё зависит от загрузки вытяжного вентилятора.
Вероятно современные производители этого электрооборудования, понимая его потенциальную долговечность, решили себе помочь: увеличением количества проданных вентиляторов, покупаемых взамен сломавшихся. А чтобы поломка состоялась и случилась в не столь отдалённом от даты покупки будущем, в электромотор устанавливается маленькая деталь – температурный предохранитель. И примерно в течение года при достаточно продолжительной работе эта деталь перегорает, и электромотор перестаёт вращаться.
После этого по задумке производителя владелец вентилятора пойдёт в магазин за новым. Но можно вместо этого своими руками отремонтировать электромотор и сэкономить. Для этого потребуется разобрать корпус и вынуть из него движок. Разборку надо выполнять аккуратно с учётом конструктивных особенностей. А они бывают такими, что некоторые детали могут быть приклеены. И чтобы не сломать их потребуется разделять по склеенному шву лезвием ножа.
Предохранитель расположен в движке. Это совсем небольшая деталь, к которой присоединены два провода.
Назначение предохранителя – при перегреве электродвигателя разорвать цепь и отключить его. Но почему «перегрев» и разрыв электрической цепи происходит при температурах не опасных для материалов, из которых изготовлен движок – не ясно. На корпусе детали указывается температура 125 градусов по Цельсию. Вентиляторные движки времён СССР такую деталь не содержали и некоторые из них до сих пор исправно крутят крыльчатки. Поэтому можно исключить этот предохранитель из электрической схемы, так сказать, «основываясь на опыте предшествующих поколений».
Извлекаем неисправную деталь:
Чтобы упростить ремонт, на имеющихся контактах припаиваем перемычку из тонкого медного провода. Затем изолируем полученный шунт изоляционной лентой.
Проверяем результат работы. Соблюдая меры безопасности, при отключенном напряжении присоединяем движок к розетке. После этого подаём напряжение и убеждаемся в том, что вал вращается. Смазываем подшипники вала. Собираем вентилятор и продолжаем пользоваться им. Не забываем, раз в год чистить его от пыли, грязи, и смазывать подшипники.
Преимущества обращения к нам
Мастерская «ЛенБыт» работает продолжительное время. Благодаря этому, мы сформировали штат квалифицированных специалистов с большим стажем. Предлагаем клиентам:
- Осуществление ремонта любой сложности на дому.
- Предоставление оригинальных запчастей по выгодным ценам.
- Использование специализированного инструмента.
- Возможность присутствия во время выполнения восстановительных работ.
- Официальный гарантийный талон.
К нам можно обратиться для ремонта холодильников от всех известных в РФ брендов, в том числе Samsung, Ariston. Оформить заявку можно по номеру или онлайн. Срочный выезд осуществляется при формировании заказа до 12:00 текущего дня. Остальные заказы принимаются на любое удобное для клиента время с 7:00 до 23:00. Будем рады увидеть вас в числе наших довольных клиентов.
Устройство типичного напольного вентилятора
На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:
- конструкция неустойчивая;
- основание легко ломается, гнется;
- защиты от удара током отсутствует.
При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.
Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.
- Лопасти крутятся на полной скорости вращения мотора.
- Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.
Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.
Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.
Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание
Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки
Агрегат не включается
В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.
Лампочка не горит
Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.
Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.
Лампочка горит
Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.
При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.
Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.
Поломка переключателя скорости
Поломка переключателя скорости часто сопровождается повышенной шумливостью устройства. В этой ситуации ремонт следует начинать с осмотра регулятора. Располагается данный элемент возле блока управления. Для того чтобы до него добраться, нужно просто скрутить заднюю защитную крышку.
После этого появится возможность снять контактную колодку, которая перегораживает блок управления. Прижимную планку в этой ситуации можно не трогать. Однако в зависимости от конструктивных особенностей модели план ремонта может немного меняться. После снятия блока управления осматривается непосредственно регулятор.

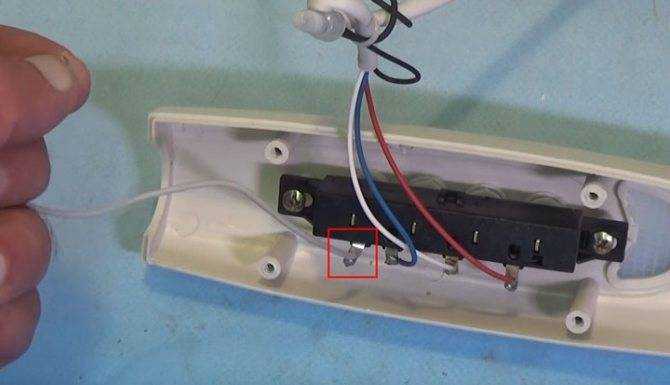

Бывает, что проблема заключается в отсоединении проводника. В таком случае задачу можно решить с помощью Однако переключатель скорости также может сгореть, и тогда его придется заменить. Заказать указанный компонент вентилятора можно через сервисный центр. Также всегда есть возможность обратиться за помощью в мастерские.
Глобальное потепление нашей планеты заставляет искать источники охлаждения и вентилирования помещений в летний период времени. Покупка кондиционера полностью решает эту проблему, но, к сожалению, большая часть нашего населения не может оснастить кондиционерами свои дачи и подсобные помещения.
В таком случае ставят обычный вентилятор, который имеет свойства ломаться в самый неподходящий момент. Для того что бы знать как отремонтировать вентилятор необязательно заканчивать специализированное учебное заведение, достаточно знать его устройство и принцип работы.
Ремонт вентилятора вполне возможно сделать своими руками, главное найти причину. Перечень возможных неисправностей вентилятора и способы их устранения вы сможете прочитать ниже. Настоятельно рекомендую, прежде чем приступать к ремонту, обязательно отключите вентилятор от сети, тем самым обезопасив себя и своих близких.
Неисправности вентилятора
1. Вентилятор сыпет искрами с него идет дым и возник запах паленой пластмассы.
Ваших знаний о том, как отремонтировать вентилятор здесь недостаточно, судя по всему, накрылся электродвигатель , и ремонтировать его нецелесообразно. Новый электродвигатель на вентилятор стоит же столько же сколько и новый вентилятор.
2. При включении вентилятор не придает признаки жизни и не горит сетевая лампочка.
Прежде всего, с помощью другого электроприбора проверьте саму розетку. Если с розеткой все в порядке приступаем к ремонту вентилятора. Первый этап это проверка питающего шнура. Взяв инструкцию по сборке (она идет в комплекте) начинаем разбирать вентилятор. При отсутствии инструкции включаем логику и разбираем вентилятор исходя из своих соображений. Если вы не знаете, как разобрать вентилятор то плюньте и вызовите мастера, так как вы не прошли первоначальный этап.
С помощью индикаторной отвертки или контрольной лампы проверяем, доходит ли ток до первого соединения на вентиляторе. Если нет, то меняем шнур или вилку.
3. На вентиляторе горит лампочка, но ничего не происходит.
Судя по всему, причина в блоке с кнопками или в регуляторе скорости вращения лопастей. Для проверки нам понадобиться тестер или простейшая прозвонка. Все кнопки работают по принципу обычного выключателя. Проверяем ВХОД кнопки и ВЫХОД. С регулятором дело посложней, тут необходимо поставить его на максимальную скорость и опять же проверить вход и выход. Отремонтировать саму кнопку у вас, скорее всего не получится но в ваших силах соединить её напрямую и вентилятор заработает. Это конечно не выход, но на даче выбирать не приходиться.
4. При включении вентилятор гудит, но не вращается или гудит и его лопасти еле вращаются.
Вероятнее всего, что ваш вентилятор забился и его надо почистить, для этого разбираем его полностью и делаем визуальный осмотр двигающихся частей. Если все чисто, то тут виновата обмотка электродвигателя и как писалось выше ваших знаний по
При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.
Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.
Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.
Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:
- агрегат не включается, сетевая лампочка не горит;
- аппарат не работает, но лампочка горит;
- лопасти кулера плохо вращаются;
- агрегат не поворачивается в стороны;
- кулер издает гудение и не вращается.
Замыкание обмоток или обрыв проводов
Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

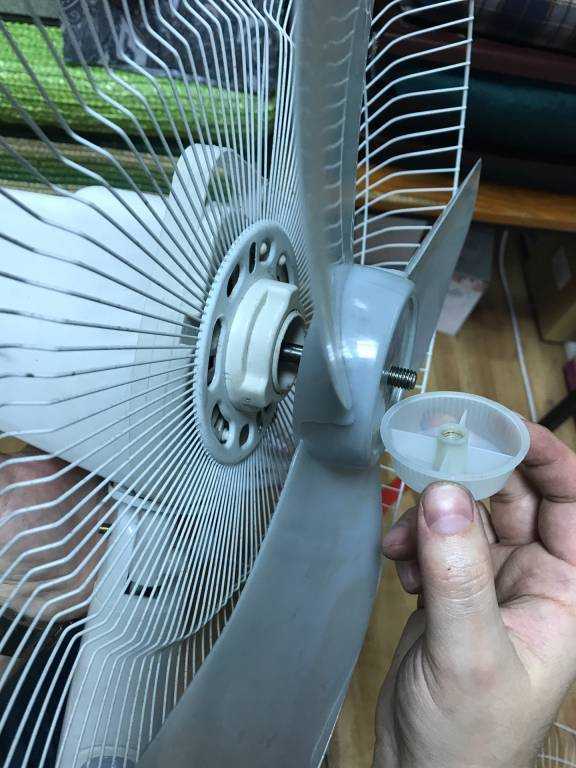

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

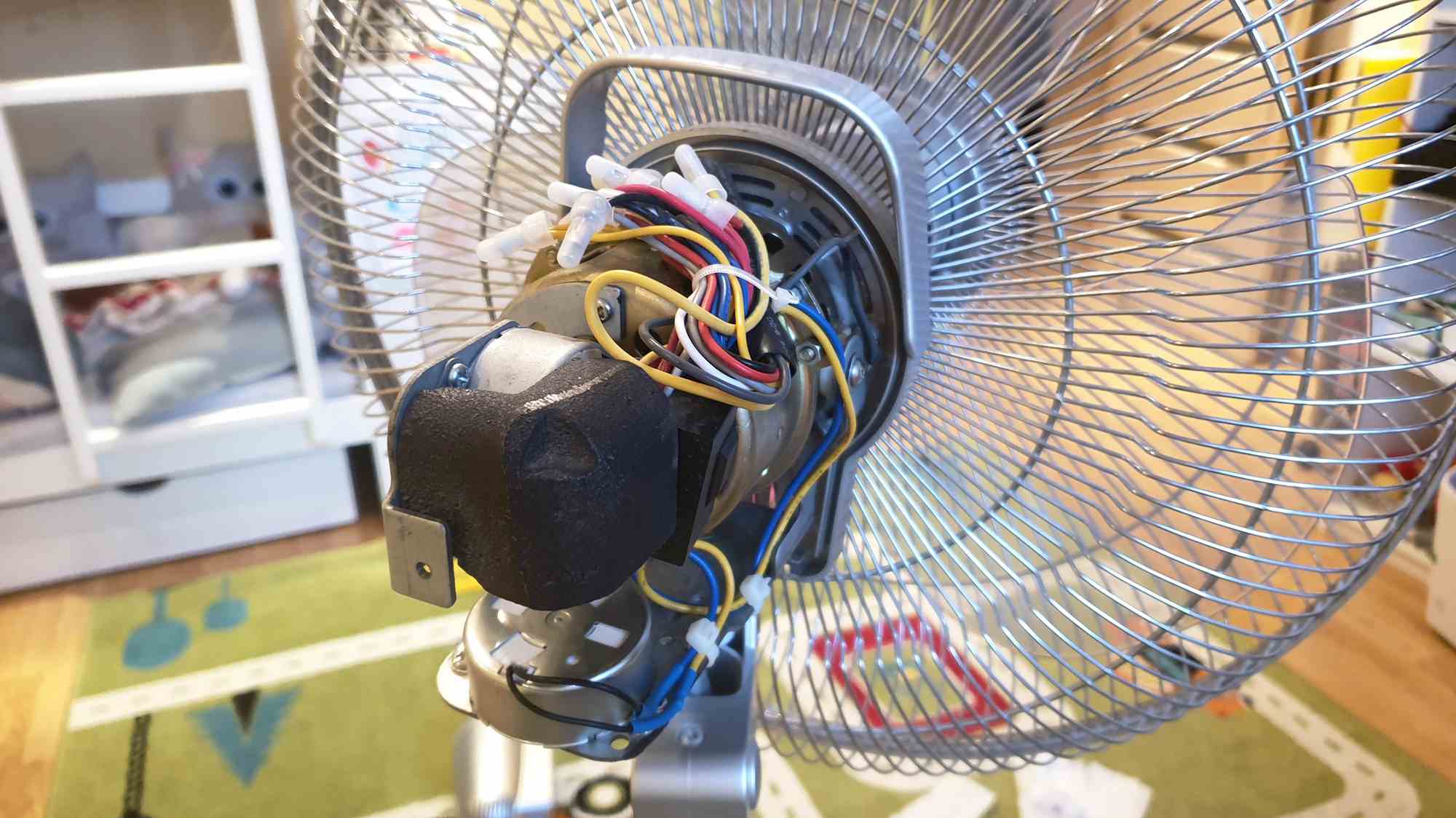

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.
Разбираете эту ногу выкрутив 6 саморезов.
В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

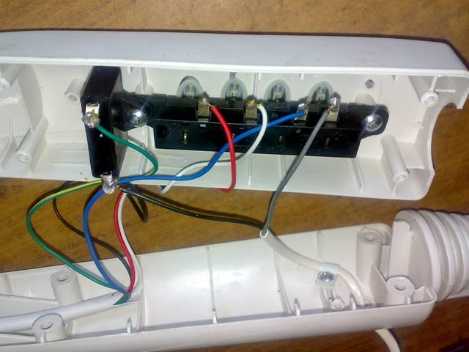

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.
Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.
Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).
Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

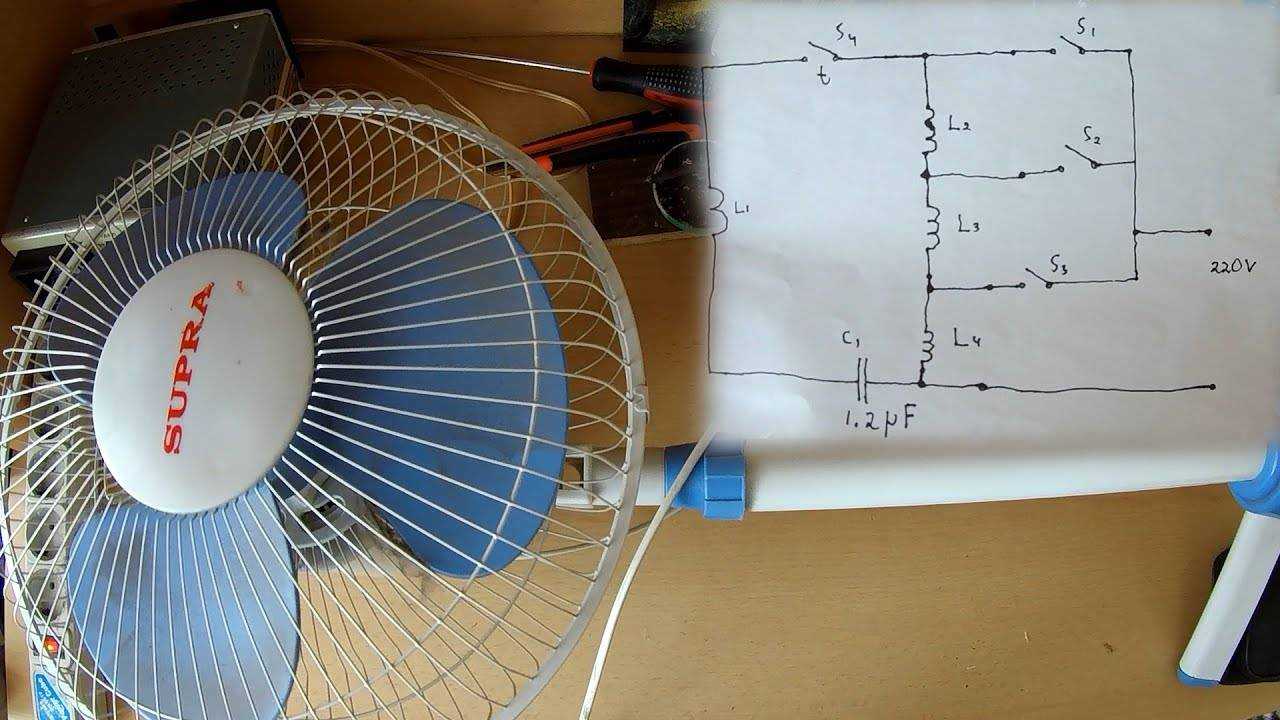

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.
Возможные поломки вентиляторов Тимберк
Вентиляторы компании Тимберк зарекомендовали себя как недорогие и удобные в эксплуатации приборы, для создания комфортных климатических условий, поддержания воздухообмена в квартире или офисе. Несмотря на неплохое качество они подвержены поломкам.
Вентилятор Тимберк
При эксплуатации покупателями были замечены следующие неисправности:
- падение силы обдува из-за мягкого пластика лопастей;
- бываю случаи, когда выходит из строя конденсатор;
- появление посторонних шумов при работе;
- поломка электродвигателя;
- ломается ротор;
- появляется сильный люфт;
- при длительной работе появляется запах горелого масла;
- ножки гнутся и меняют геометрию под тяжестью мотора;
- перегрев блока питания;
- механические поломки в местах креплений.
По соотношению цена-качество продукция компании Тимберк является лидером в своем сегменте. Все приборы имеют гарантию производителя и могут быть заменены при обращении в сервис.
Не крутится кулер на процессоре, блоке питания или видеокарте
Если не крутится кулер на процессоре, на видеокарте и в блоке питания, то у вас могут быть две причины.
Первая причина, самая распространённая и не затратная, кулер перестал крутится потому что у него высохла смазка и после одной капли масла он будет вам служить верой и правдой.
Вторая причина, это вышедшей из строя кулер его можно проверить мультиметром в режим прозвонки, если он будет прозваниваться то значить кулер в рабочем состояние. Прозванивать нужно черный и красный провода.
Как работает кулер компьютера?
Почти все вентиляторы компьютерного охлаждения сконструированы вокруг сборки подшипников скольжения, хотя я столкнулся с некоторыми вентиляторами компьютерного охлаждения, которые используют узел шарикоподшипников. В этой статье я остановлюсь на сборке подшипников скольжения.
Узел подшипника скольжения состоит из вала (к которому прикреплена лопасть вентилятора), который вращается внутри неподвижного цилиндра. В этом случае цилиндр выполнен из пористого металла, пропитанного маслом. По мере того, как вал вращается, масло выталкивается из цилиндра, создавая пленку масла, по которой движется вал. Эта пленка масла предотвращает контакта металла об металл и тем самым устраняет трение и почти все шумы. Этот тип подшипникового узла подшипника показан на рисунке выше.
Узел подшипника скольжения состоит из вала, который вращается внутри неподвижного цилиндра.
В идеальном подшипниковом узле количество масла в подшипнике является правильным количеством и остается постоянным на протяжении всего срока службы вентилятора. Однако, если сборка не запечатана должным образом, часть масла может со временем высохнуть. Когда это произойдет, вращающийся вал войдет в непосредственный контакт с неподвижным цилиндром, который создает звук соскабливания или шлифования.
В дополнение к шуму, повышенное трение приведет к вращению вентилятора медленнее, что, в свою очередь, уменьшит поток воздуха. Если воздушный поток будет уменьшен, система будет работать более горячая, чем должна, что подвергает определенные компоненты риску сбоя. Пополнение запаса масла в узле подшипника скольжения изменит это условие.
Как смазать кулер видеокарты и процессора
Для смазывания кулера видеокарты нужно предварительно снять видеокарту на ней будет находится кулер с радиатором, желательно если вы давно не меняли термопасту снимать кулер вместе с радиатором и заодно поменять термопасту,

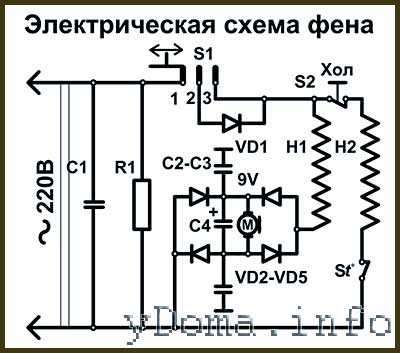

Электрическая схема фена
Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.
Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.
При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль H1 на двигатель и нагревательную спираль H2. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали H2 наполовину.
При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.
Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль H1. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.
Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль H2 перестает нагреваться.
Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель H2 при превышении максимально допустимой температуры воздушного потока.
