Самодельная антенна для цифрового телевидения dvb t2: расчет для дальнего приема

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки.

Для изготовления потребуются:

• пищевая алюминиевая фольга;
• отрезок стандартного коаксиального кабеля;
• малярный или канцелярский скотч;
• тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
4. Сдвинуть экран и скрутить его в отдельную жилу.
5. Согнуть каждый отрезок по форме окружности.
6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
8. Скрутить экран в отдельную жилу.
9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
13. Установить штекер на обратном конце коаксиального кабеля.
14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

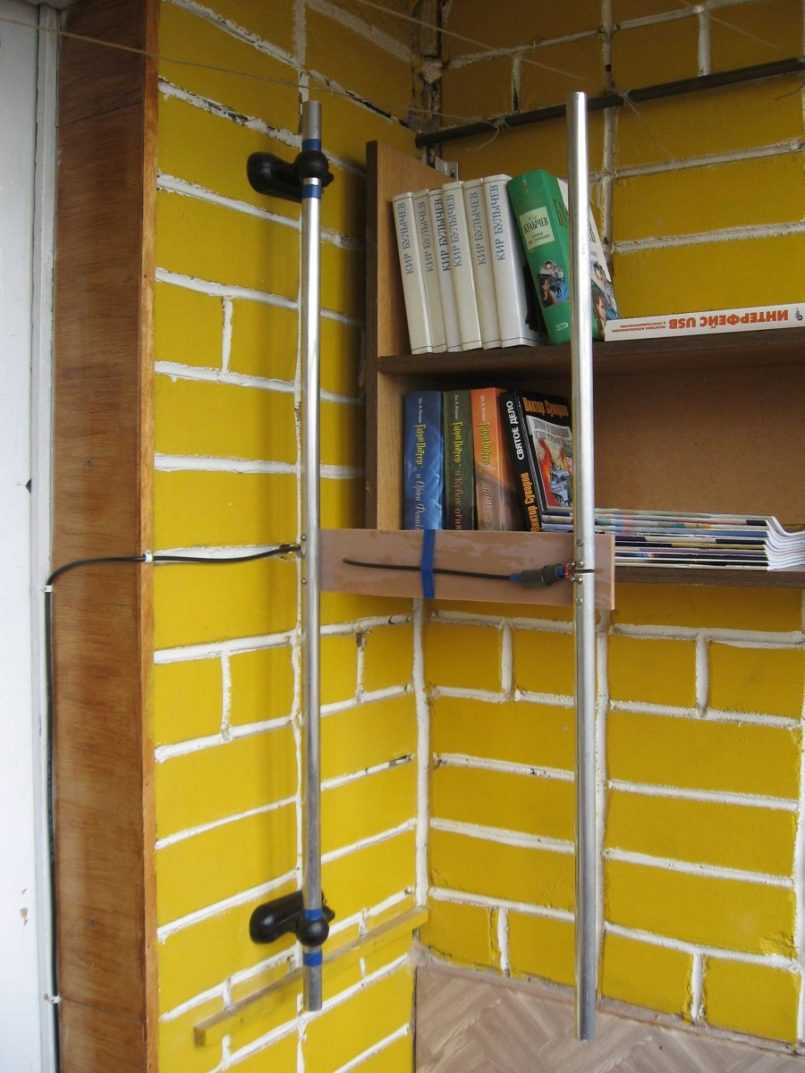

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

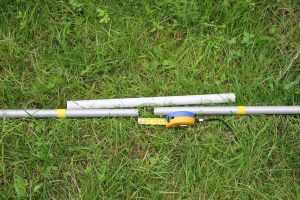

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Простая самодельная антенна для приёма эфирного цифрового телевидения

  Напомню, что конструкция из двух колец (рамок,
вибраторов) представляет вариант фазированной антенны.

В теории, а теперь я
могу сказать практически, её коэффициент усиления на 1 дБ больше, чем у антенны
типа волновой канал с таким же количеством элементов, где второе кольцо служит
рефлектором.

Рис. 1. Чёрный график – фазированная антенна из двух колец. Красный график – одно кольцо. Длина колец 57 см, расстояние между кольцами 14 см. Антенны сделаны из жёсткого коаксиального кабеля.

 На графике
представлены значения КСВ (коэффициент стоячей волны) антенн в зависимости от
частоты. Зелёный фон – оптимальный коэффициент согласования. Чем меньше
значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью
высокочастотного генератора и самодельного КСВ-метра.

  Аналогичный вариант двухэлементной антенны
можно сделать с использованием сетевого силового провода с диаметром от 2 мм и
более. В этом случае отрезок коаксиального кабеля равный расстоянию между
рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии
с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не
изменились. Я сделал, таким образом, два образца и сравнил их показания на
приборе.  Очень хорошая повторяемость.
Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см,
но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного
согнув середины сторон, получилось похоже на соты. Это придало устойчивость
антенне и своеобразие формы. В конструкции использовался медный провод  в изоляции с диаметром проводника 2 мм. Длина
проводов  55 см и 82,4 см. В этом
варианте также используется 50-омный коаксиальный кабель длиной 1 метр. В месте
соединения рамок применил кольцеобразную скрутку с последующей пайкой.

 Судя по последним м,
проволочная антенна вызвала интерес благодаря простоте конструкции и неплохим характеристикам.
Поэтому я решил дополнить сборку антенны фотографиями, облегчающими процесс
изготовления.

1001

1010

1011

1100

1101

1110

1111

10000

 На фото 7  представлен
только макет антенны, который в дальнейшем можно задекорировать под детскую
игрушку.

 Продолжение  «Эфирное цифровое телевидение на даче и в деревне».

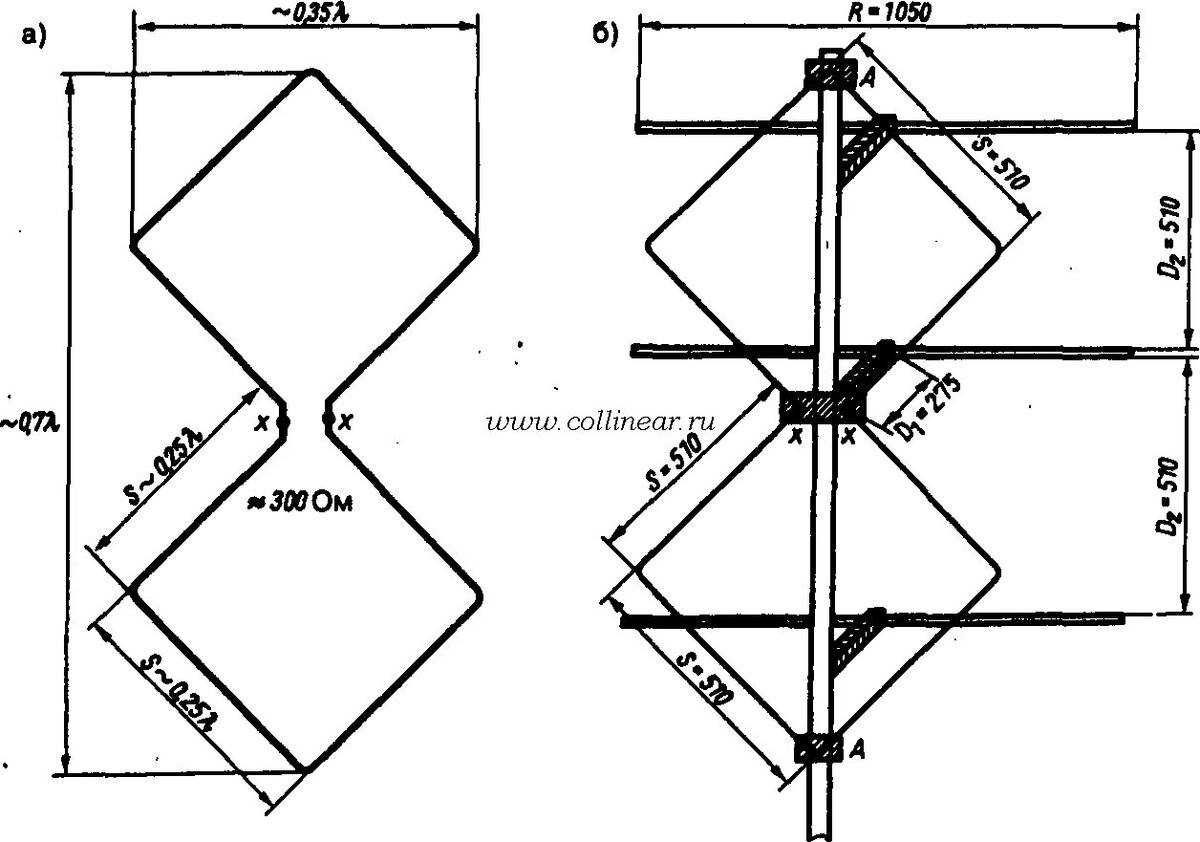

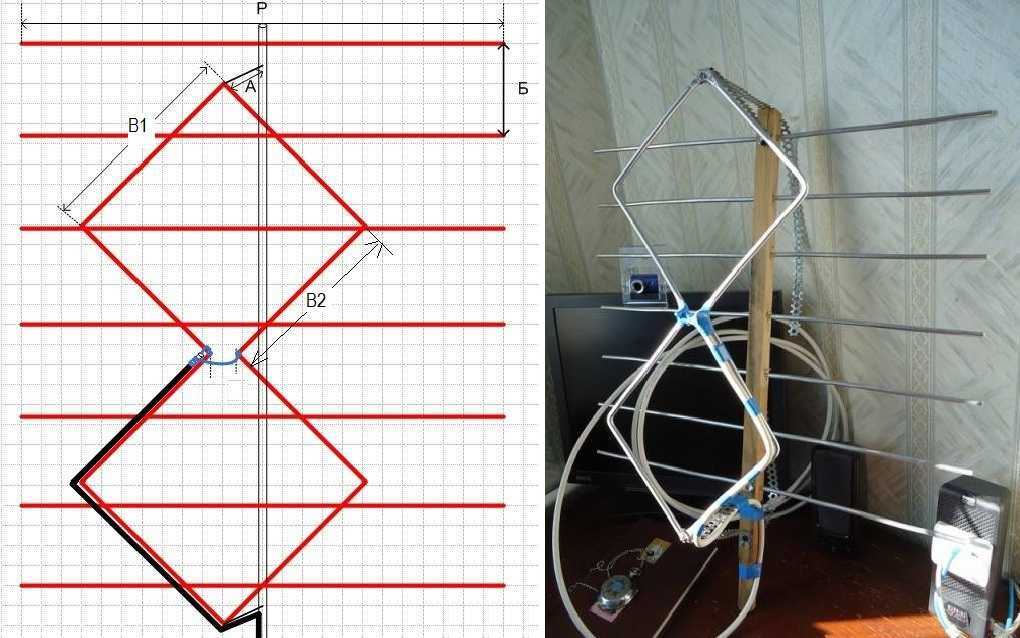

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками

Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.

Для изготовления восьмерки необходимо:

• 1-1,5 метра медного провода с сечением до 5 мм;
• коаксиальный провод длиной 3-5 метров;
• паяльник, припой и канифоль;
• штекер телевизионный;
• линейка и маркер;
• изоляционная лента, основа для изготавливаемой конструкции.

Шаг первый

Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.

Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.Биквадрат

Шаг второй

По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.

Шаг третий

Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.

Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка

Важно делать обмотку тугой

Шаг четвертый

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.

Устройство готово, отогнутый конец крепится на основу.Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)

Логопериодическая антенна

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.

Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.

Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.

Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями. Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов

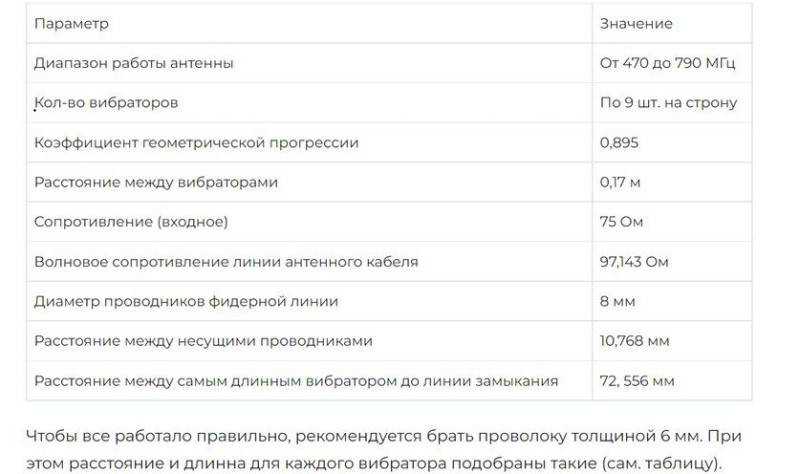

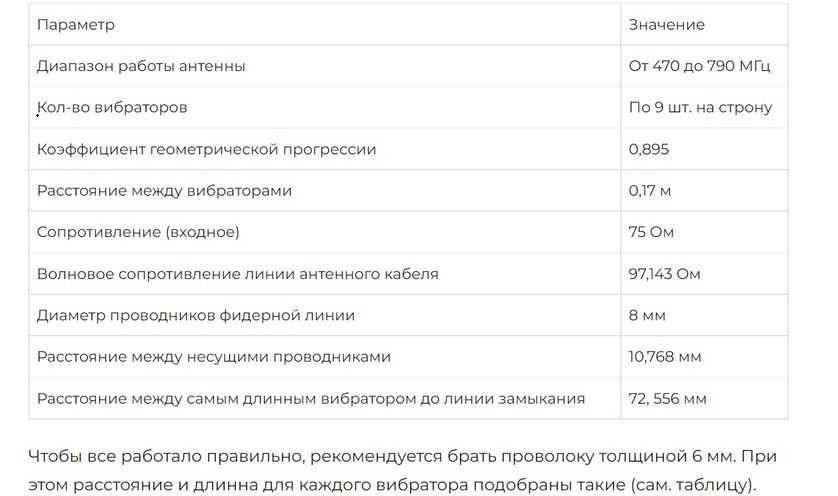

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.

Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:

Заготавливаем по приведенным в таблице данным вибраторы

Важно, чтобы диаметр был одинаковым у каждого вибратора

Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.

После этого при помощи паяльника фиксируются вибраторы.

Мощная Логопериодическая ДМВ антенна своими руками:

Волновая

Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.

Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор

Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)

Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка

Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова.

  Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

Инструкция по изготовлению антенны для цифрового ТВ

Начинается изготовление антенны с расчета ее геометрических размеров, главным из которых является длина провода для кольца. Для этого достаточно ввести в окошки онлайн калькулятора частоты, на которых идет телевизионное вещание в Вашем регионе. Если пакетов три, то вводятся наименьшая и наибольшая частота.

Онлайн калькулятор для расчета геометрии кольцевой антенны
Частота первого мультиплексора, МГц:
Частота второго мультиплексора, МГц:

В окошках онлайн калькулятора прописаны частоты для Москвы, не забудьте вписать частоты Вашего региона. Калькулятор вычисляет и длину согласующей U-петли, которая может пригодится если для согласования сопротивления не использовать печатную плату или трансформатор.

Если нужно вычислить длину U-образной петли для любой антенны на одну частоту, то ее значение нужно ввести в оба окошка.

Для изготовления кольца подойдет отрезок медного провода диаметром 2-3 мм расчетной длины, например, одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Далее из провода с помощью оправки, например, крышки от посуды подходящего диаметра, формируется кольцо.

Кольцо можно сделать и из алюминиевого провода, но тогда к контактам согласующей платы или U-образной петли его придется присоединять с помощью резьбового соединения или заклепки

Обратите внимание, гайка не должна касаться экранирующей фольги платы, если касается, то нужно проложить изолирующую шайбу или удалить немного фольги

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку. Далее провод сгибается в кольцо вокруг оправки подходящего диаметра, например, пластикового ведерка или крышки от кастрюли.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора. Печатная плата делается из двухсторонне фольгированного стеклотекстолита или гетинакса толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

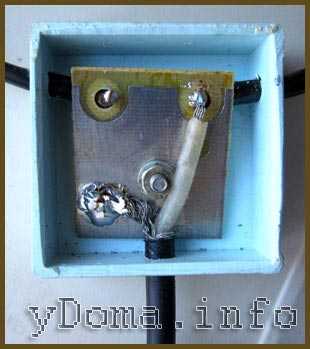

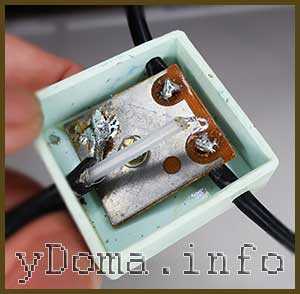

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Кольцо поворачивается таким образом, чтобы плата легла на дно коробки. Далее она закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом нужной длины, обычно 1,5-1,8 м. Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину.

После этого припаять центральную жилу кабеля к любому из концов кольца. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, установить F-разъем, подключить антенну к телевизору и настроить каналы на нужные программы. Для того, чтобы изображение не замирало и не рассыпалось на квадратики, нужно перемещая и вращая антенну в пространстве найти место с максимальным уровнем телевизионного сигнала. Об особенностях приема цифрового сигнала и настройке телевизора для его приема написано в статье Настройка телевизора на прием цифрового сигнала

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Простая доработка домашней комнатной антенны!

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться — но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда — возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить — читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата — вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой. Но цифровые каналы — совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом. Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны — и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку — через некоторое время приставка найдёт до 30 каналов с чётким изображением — и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Самодельный вариант

Из подручных материалов вполне получается комнатная антенна — ДМВ-антенна т2. Например, из двух компьютерных дискет, если вынуть из конверта собственно магнитные поверхности дисков, легко получится антенна чебурашка — этакое глазастое создание, если иметь чуточку воображения.

Антенна-чебурашка (чертеж) Антенна-чебурашка

Возможен и наружный вариант чебурашки, тогда стоит подумать о более прочном креплении всех деталей и кабеля.

Антенна наружного исполнения

Антенна наружного исполнения

Нужна, кроме дискет, еще палка-стойка, кусок кабеля и несколько гвоздиков или шурупов.

• Изготовление проектора при помощи мобильного телефона
• Что такое катушка или трансформатор Николы Теслы?
• Как сделать импульсный блок питания?

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

Отводящий кабель присоединяется уже к петле.

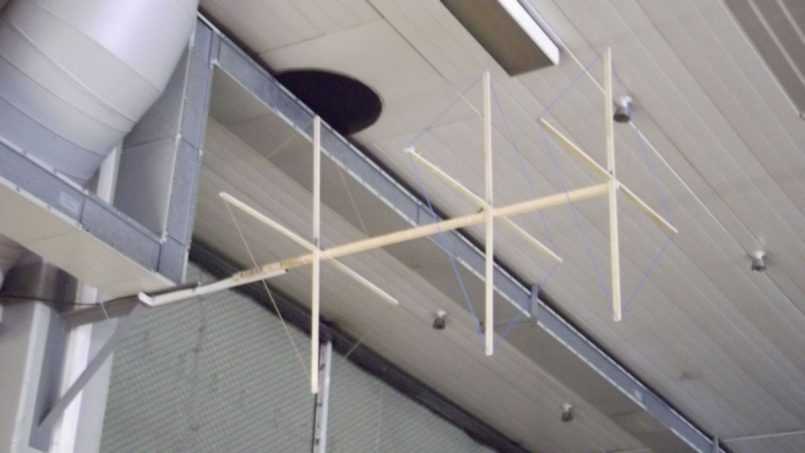

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

Антенна Харченко

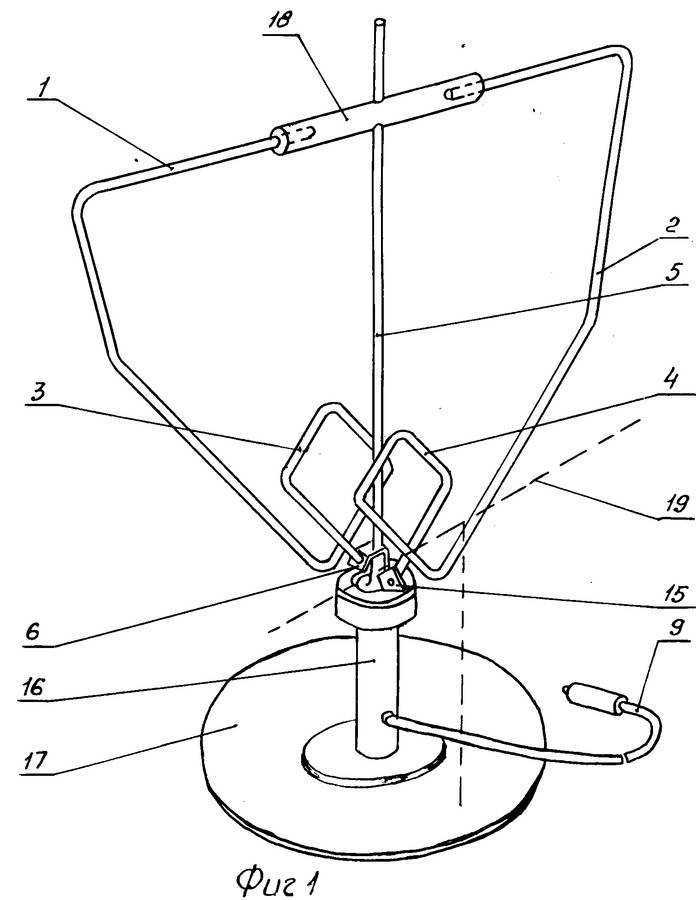

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружной изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.
