Самодельный проектор из подручных средств

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется.

Рис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную осторожность, чтобы не повредить хрупкий элемент

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм.

  Рис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

Установите напротив зазора вентилятор, в данном случае используется кулер.

Рис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способ № 2

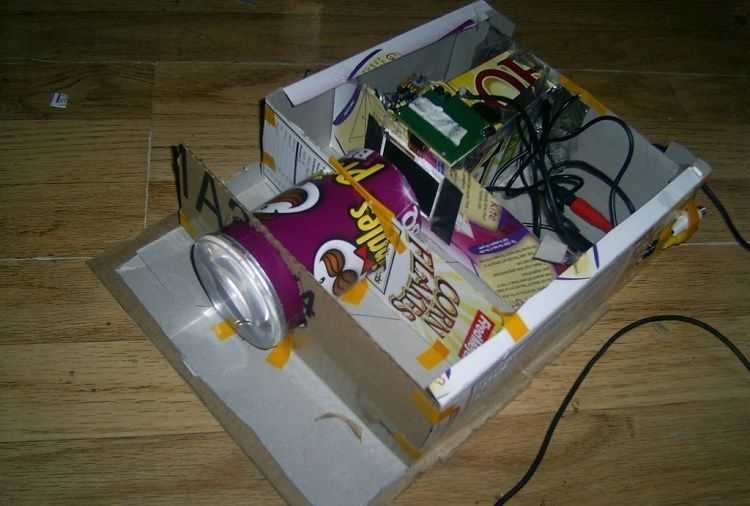

Для изготовления домашнего проектора своими руками на основе планшета или ноутбука необходимо запастись коробкой из картона, линзой Френеля на основе жесткого пластика и скотчем.

Выбранная коробка должна быть достаточно длинной (примерно 50 сантиметров), а площадь ее торцевой части должна превышать площадь экрана ноутбука. Линзу можно брать любых размеров, но достаточной будет линза, чьи размеры 20*25 сантиметров. Такой увеличительный прибор используется для полностраничного чтения книг. Стоимость линзы составит примерно 7-8 долларов.

На переднем торце коробки следует вырезать прямоугольное отверстие немного меньших размеров, чем сама линза. Для этого необходимо приложить линзу в качестве трафарета, обвести ее и, отступив внутрь прямоугольника по сантиметру с каждой стороны, нарисовать меньший прямоугольник – его и следует вырезать.

Далее с помощью скотча или двухсторонней липкой ленты линза крепится к торцу коробки с внутренней стороны

Важно не ошибиться и приклеить линзу рифленой стороной внутрь коробки

Если используется планшет, то его с помощью резинок нужно прикрепить к твердой книге или небольшой коробочке в горизонтальном положении и затем вставить в проектор. Следует учесть, что линза Френеля все изображения переворачивает, поэтому для получения правильной картинки планшет нужно установить «вверх ногами».

Для придания будущему проектору эстетичного вида рекомендуется сложить коробку и покрасить ее баллончиком в желаемый цвет.

Проектор с использованием ноутбука немного отличается по устройству. Сам ноутбук размещается монитором вниз и ложится клавиатурой на верхнюю внешнюю сторону коробки. Такое расположение поможет сразу получить правильное изображение и достаточно качественную картинку, однако размеры проектора будут довольно внушительными.

Увеличить четкость и яркость полученного изображения можно, выставив на максимум настройки изображения на ноутбуке и как можно сильнее затемнив помещение. Яркость картинки будет также зависеть от расстояния между экраном, на который выводится изображение, и самим проектором. По мере приближения самодельного проектора к экрану качество картинки будет улучшаться, но ее размер при этом уменьшится.

Внимание, совет! Выкрасив внутренние стенки коробки проектора в черный цвет и устранив утечку света через щели вокруг приклеенной линзы, можно значительно улучшить качество изображения

Гобопроектор

Принцип проектора гобо упрощенно аналогичный как у лазерных указок. Это устройство часто используется для трансляции рекламных логотипов, текстов картинок.

Используется:

• обычный LED прожектор освещения, к нему припаян провод с выключателем;
• вместо защитного стекла лампочки — линза. Для опытов, а также для объектива может понадобиться несколько их разновидностей. Лупы можно купить в специализированных магазинах оптики, в интернете;
• отрезок пластиковой канализационной трубы с муфтой;
• термостойкий герметик (для удобства его набирают в шприц);
• трафареты, их заказывают в полиграфии или можно сделать самому, распечатать и вырезать из простой бумаги.

Сборка:

1. Извлекается лампочка из рефлектора, на ее место ставят светодиод от 100 Вт.
2. К лампе припаивается провод с переключателем.
3. В рефлектор вставляется лупа (толстая выпуклая 10-кратная), все закрепляется герметиком (красная смесь на фото) — это конденсор. Сверху — еще одна линза, но уже тоньше, например, 3 или 4-кратная.
4. В качестве объектива также подбирают одну или две линзы, например, 50 миллиметровые с 5 кратным увеличением (если поставить две, картинка будет в 2 раза больше).
5. Делаем объектив из муфты и трубы, диаметр последней подбираем под линзы.

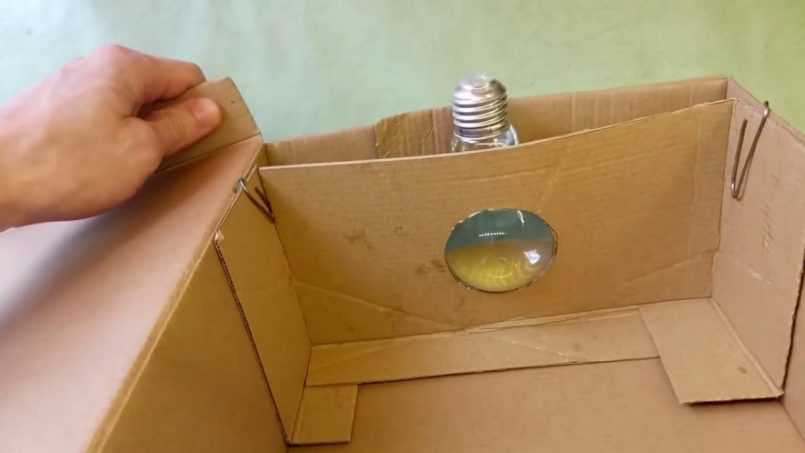

Как сделать проектор из коробки

• Для того, чтобы отверстие в центре передней части коробки было меньше на пару сантиметров самой линзы, необходимо расчертить место ее крепления. Для этого  в центр передней стенки коробки снаружи прикладывают линзу и рисуют по ней прямоугольник. Внутри получившейся фигуры рисуют еще один прямоугольник, отступив на пару сантиметров внутрь.
• В данном примере также  нарисован еще один небольшой прямоугольник (его обводят по банковской карте). Он используется при использовании смартфона (в качестве диафрагмы внутри проектора), но делать его не обязательно.

Линзу крепят с помощью скотча или изоленты на передней панели коробки. Необходимо учесть, что рифленая часть линзы должна смотреть внутрь коробки.
После закрепления линзы коробку складывают, закрывают. Если внешний вид самодельного проектора ну страивает, можно покрасить его темной аэрозольной краской.

Если в качестве источника изображения используется планшет, то для его закрепления применяют пару толстых книг или устойчивую коробку по размерам планшета. Для того, чтобы закрепить планшет в перевернутом виде используют тонкие резинки.
Если используется ноутбук, то книги или коробка его не удержат, да и конструкция эта будет мала. Для закрепления ноутбука в задней стенке коробки (та, что напротив линзы) вырезают отверстие по размеру экрана, ноутбук переворачивают вверх ногами и кладут клавиатурой на крышку коробки.

Поскольку изображение проецируется на экран перевернутым по вертикали и горизонтали, и планшет, и ноутбук необходимо перевернуть. При этом верх и низ будут ориентированы правильно, а по горизонтали изображение будет все же отражено, то есть текст и числа на экране будут расположены справа налево. Это следует учесть при просмотре как видео, так и фото.

Для достижения максимального качества картинки яркость выставляют на полную, чтобы получить максимальный световой поток. Также увеличить четкость картинки поможет затемнение комнаты. Чем темнее в помещении, тем лучше будет изображение.

Что касается экрана, то при использовании ноутбука достаточным будет изображение с диагональю 120 см. Чем ближе будет расположен проектор к экрану на стене, тем меньше будет изображение, но при этом увеличится его четкость и яркость.

Самодельный проектор для ноутбука, конечно же, не может сравниться с цифровым проектором, но зато можно развлечься с друзьями и понять нужен ли вам проектор.

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

Будьте осторожны при снятии матрицы.

Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм

Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.

Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

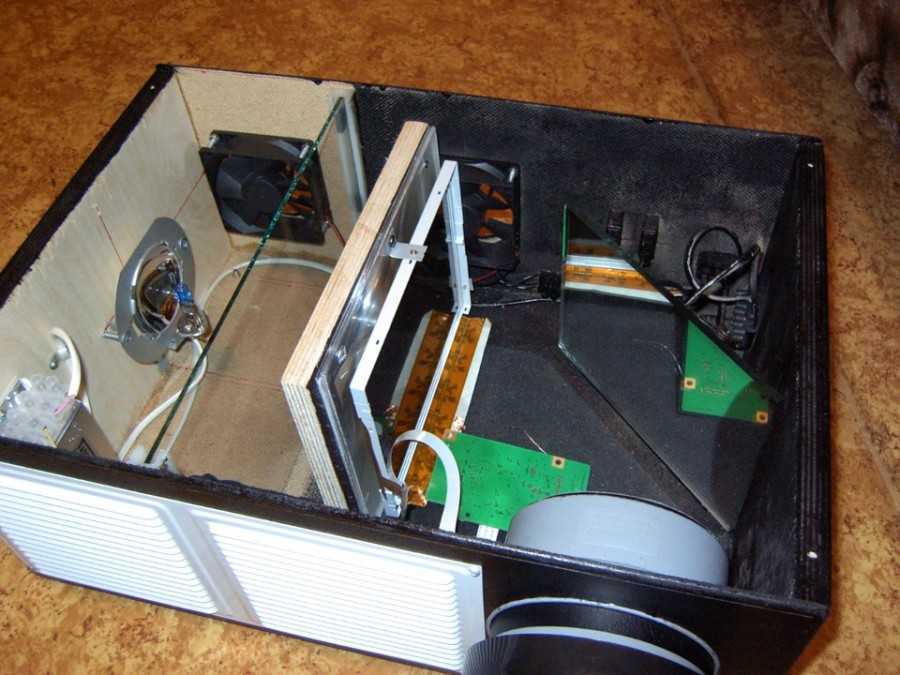

Устройство на основе проектора для слайдов

Есть более простое решение для организации проекции экрана. Если под рукой оказался проектор для слайдов, то задача заметно упрощается. Оборудование оснащено всей необходимой оптикой, остаётся только доукомплектовать его источником отображения.

Оверхед-проектор для слайдов

Если речь идёт о классическом офисном слайдере формата А4, то с ним отлично будет работать матрица ноутбука. В то время как на небольших проекторах спокойно можно разместить аналогичную деталь от смартфона.

Укладываем матрицу на проектор с 5-миллиметровым зазором и организуем вентиляцию посредством компьютерных кулеров. Лампы слайдера сильно нагреваются, поэтому во избежание повреждений необходим качественный всесторонний продув.

Простейший проектор из смартфона

Оригинальный проектор, ориентированный на телефон, относится к разряду самоделок, которые несложно сделать самому. Чтобы каждому читателю было понятно, как сделать проектор из телефона, мы представляем пошаговый алгоритм изготовления, сопровождаемый фотографиями процесса. Чтобы сделать самодельный видеопроектор, вам понадобится базовый набор инструментов, состоящий из старой обувной коробки, лупы с 10-кратным увеличением, острого ножа, маркера, изоленты и смартфона.

1. Окно для линзы аккуратно вырезаем, предварительно определив центр на торце коробки — это очень важный шаг, ведь лупа должна быть точно по центру.

2. Теперь нужно закрепить линзу в сделанном отверстии — для этого пригодится изолента, но можно использовать и другие варианты для надежности и эстетического восприятия — силикон или прочный клей.
3. Когда проектор сделан из смартфона, основная задача — правильно установить прочный картонный держатель для телефона. Передающее устройство должно быть помещено в определенное место в коробке, надежно закреплено, чтобы изображение на экране не сжималось.
4. В комнате нужно задернуть шторы, выключить все источники света и провести тесты в темноте — определить желаемое место для устройства, чтобы изображение на экране было четким.
5. Теперь вам нужно установить на свой смартфон специальное приложение, которое будет переворачивать изображение, так как объектив поворачивает изображение во время проецирования 1800. Это легко сделать: в строке поиска наберите «приложение для поворота экрана на смартфоне» и выберите тот, который вам больше нравится.
6. Теперь не менее важный момент: нужно проделать небольшое отверстие в задней части объектива внизу, чтобы подключить зарядное устройство для смартфона.

Самодельный проектор для домашнего кинотеатра готов, сейчас мы его тестируем, определяем конкретную локацию и приглашаем членов семьи на просмотр видео. В помощь мастерам есть отличное видео.

Проверьте линзу на наличие пыли или конденсата.

Возможно, размытым или нечетким является не все ваше изображение, а лишь его небольшая часть. Если часть изображения, которое вы видите, находится в фокусе и выглядит правильно, но другие части изображения расплывчаты, или если все изображение слишком размыто / нечеткое, чтобы вы могли даже установить фокус, то это может проблема с линзой самого проектора.

В конце концов, вот откуда исходит свет, поэтому, если здесь есть жирные отпечатки пальцев, скопившие пыль, это будет мешать световому лучу и приведет к искажению. Проблемы такого типа могут быть вызваны разными вещами. Чаще всего это отпечатки пальцев, которые, как упоминалось выше, приводят к скоплению пыли на линзах.

Однако для проектора, который просто стоял там некоторое время, пыль могла со временем попасть на объектив без помощи отпечатков пальцев. Если проектор когда-либо разбирали, пыль могла быть внутри объектива, вызывая проблему, но это гораздо реже.

Конденсация

Одна странная проблема, которая может возникнуть у вас, если вы храните проектор, например, в гараже или на чердаке, заключается в том, что любые большие перепады температуры могут даже вызвать образование конденсата внутри объектива. Однако если это произойдет, вам просто нужно подождать, пока проектор естественным образом вернется к комнатной температуре.

В случае сомнений лучше очистить линзу. Не используйте ткань для чистки объектива, вы можете серьезно повредить его – следуйте нашим пошаговым инструкциям по очистке объектива проектора!

Какие моменты стоит учитывать при работе?

Если вы решили сделать действительно хороший проектор, то стоит увеличить все габаритные размеры. Соответственно, вместо телефона используйте планшет или ноутбук, а коробка соответственно также будет больше. Механика изготовления совершенно такая же, как и в маленьком формате.

Настройки яркости на смартфоне или планшете должны быть выставлены максимально возможные. Покраска стенок коробки внутри в чёрный цвет также хорошо улучшит качество проецируемого изображения. Стена также подойдёт не любая — лучше всего будет, если проекция будет идти на ватман размещённый на стене ровно и под прямым углом.

Обязательно организовывайте просмотр только в тёмное время суток и при минимальном внешнем освещении — только в таких условиях качество картинки будет более-менее нормальным.

Не забывайте, что это самоделка, а не профессиональная техника — не стоит ожидать от неё слишком многого. Самодельные проекторы с линзой, без лупы, также могут нормально работать.

Уверены, что наши идеи и подробные инструкции по созданию домашнего проектора стали для вас полезными. Работа вместе с ребёнком над таким устройством поможет вам наладить с ним дополнительный контакт, а уютные семейные вечера станут прекрасными мероприятиями для отдыха после сложного рабочего дня. Делайте проектор и уверены, что всё у вас получится.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

• Платы управления;
• Источника света в виде лампы или светодиода;
• 2 линз Френеля;
• Жидкокристаллической матрицы;
• Объектива.

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

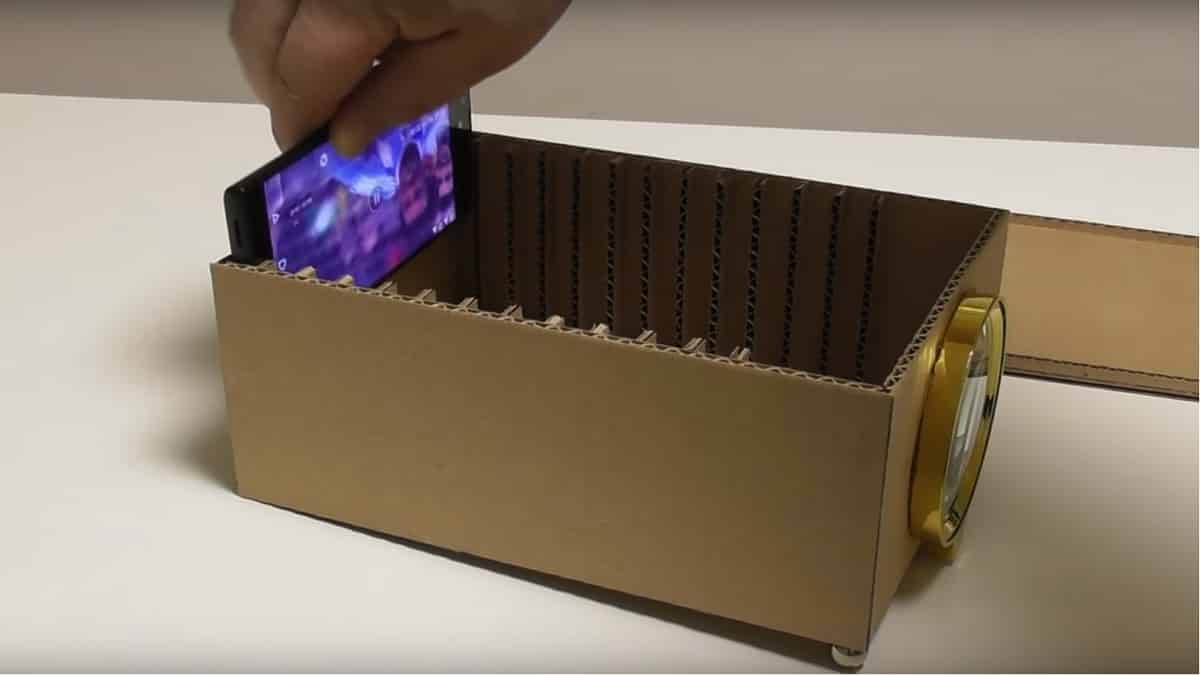

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения. Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу Закрепите увеличительное стекло на стенке коробки

Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис

5: закрепите лупу Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки

Рис. 6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки

5: закрепите лупу Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла

Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки

6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

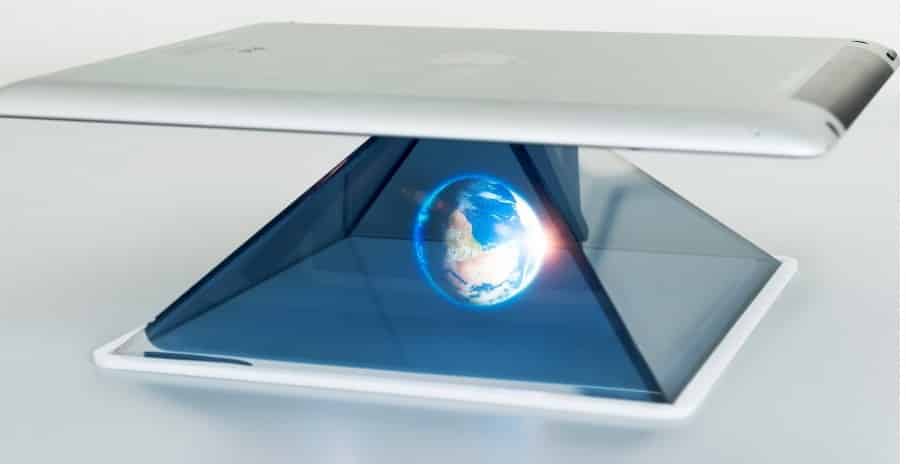

Рис. 8: пример голографического проектора

Проектор из аппарата для просмотра слайдов

Использование обычной лупы оправдано при изготовлении проекторов для любительского просмотра фильмов. Но, чтобы картинка была по-настоящему качественной, можно использовать специальный слайдер, которым пользуются в учебных заведениях. Такой диапроектор легко создаётся. Для его применения нужно только найти хороший источник воспроизведения картинки.

Список материалов для работы

У пользователя единственная забота — настройка и правильная установка уже практически готового проектора. Что для этих целей пригодится:

• заводская матрица с уже настроенными оптическими узлами;
• заводской проектор;
• ноутбук или планшет, из которого извлекли матрицу;

Этапы работы

Нужно постараться разобрать ноутбук или планшет так, чтобы его экран не пострадал. Далее, конструкцию попросту помещают в диапроектор и начинают показ слайдов или видео. В такой ситуации экран играет роль навигатора по системе планшета. Как это выглядит на практике.

1. Подсоединяем вставленную матрицу к планшету и находим устройство для управления. Это может быть специальный Wi-Fi- модуль или обыкновенная беспроводная компьютерная мышь.
2. Включаем проектор в сеть и направляем его линзу на мультимедийный экран. В качестве него может выступать специальная профессиональная доска.
3. Воспроизводим видео и смотрим его в максимально затемнённом помещении.

С целью получения максимального качества изображения, на проектор устанавливают специальные гобо-линзы.

В подвале

Лучшее место для ДК в доме — подвальное помещение. Такую комнату просто затемнить (не забудьте про светящуюся табличку с надписью «Вход», подсветку пола и ступеней), естественная звукоизоляция разом решает почти все проблемы заглушки комнаты, остаются только вопросы подачи воздуха через вентиляционные каналы, двери и потолок. Для снижения уровня шумов за пределами такого ДК применяют специальные конфигурации заглушенных вентиляционных каналов, звукоизолирующие двери с тамбуром.

Однако есть и неочевидные проблемы с размещением кинотеатра в подвале. Например, из-за того, что практически все материалы, применяемые для акустической обработки, имеют отличные теплоизоляционные характеристики, мы получим «термос», тогда как хороший ДК может иметь выделяемые тепловые мощности на уровне нескольких киловатт. Другими словами, к вопросам охлаждения ДК в подвале нужно отнестись максимально серьезно. Я встречал такие проекты, когда температура просмотра повышалась настолько быстро, что там было трудно находится спустя полчаса после начала киносеанса.

Следующая проблема подвальных помещений — низкие частоты не поглощаются бетонными стенами цоколя, а практически полностью отражаются обратно в помещение. В таких условиях комната ведет себя как высокодобротный резонатор, и в результате амплитуды паразитных резонансов могут превысить полезный сигнал на 15-20 дБ! И так как низкие частоты стихают медленно, они продолжают «играть» еще долго после того, как основной сигнал закончился.

Эффективных материалов для звукопоглощения на низких частотах мало, они дороги и их требуется много. Так, чтобы эффективно заглушить бетонные стены на частотах ниже 80-100 Гц, потребуются многослойные конструкции, по принципу действия, кстати, схожие с многослойной броней, когда между собой чередуются вязкие отражающие и поглощающие слои. Вязкий слой частично пропускает НЧ и попутно переводит звук в тепло (звуковые волны заставляют материал изгибаться и вибрировать), а поглощающий слой из пористого продуваемого материала глушит межслойные отражения и, в свою очередь, преобразует в тепло движение воздуха в порах материала.

Есть одно универсальное решение для подавления НЧ резонансов. Делается облицовка бетонных стен с относом двойными листами ГВЛ с вибродемпфирующей прокладкой между ними, а получившуюся полость заполняют пористым или волокнистым звукопоглощающим материалом, например, минватой. Затем на эти фальшстены из ГВЛ наклеивают листы из распространенных акустических материалов типа поролона, панелей Heradesign и т.п. — это уже требуется, чтобы получить правильный уровень поглощения в средне- и высокочастотном диапазонах. В деле борьбы с «гуляющим» низом наиболее внимательно нужно отнестись к тыловой стене, где формируется первое отражение звуковой волны, приходящей от фронтальных динамиков и сабвуферов.

Существует еще т.н. SBIR-эффект (Speaker Boundary Interference Response). Суть его в том, что первые отражения от близко расположенной стены приходят к зрителю с некоторой задержкой по отношению к прямому звуку, и определенные частоты встают в противофазу. В итоге в АЧХ получается сильный провал. Чтобы избежать этой проблемы, все ДК высокого класса выполняют на встраиваемой акустике, чтобы диффузоры динамиков находились в плоскости стены, тогда и условий для возникновения SBIR-эффекта не будет.

Последние приготовления

После монтажа всей конструкции наши приготовления практически завершены

Но стоит обратить внимание на несколько нюансов:

1. Изображение со смартфона, проходя через линзу, получается перевернутым. Естественно, смотреть видео в таком формате никого не устроит. Самым простым способом в данном случае будет перевернуть исходное изображение на 180 градусов. В таком случае на выходе вы получите нормальную картинку.

2. Вам нужно добиться максимальной четкости изображения. Это достигается путем манипуляций с линзой в первом случае, при помощи самодельного объектива, и передвижением смартфона вдоль стенок коробки во втором случае. Когда максимальная четкость изображения достигнута, можете считать настройку завершенной.

3. Желательно подготовить стену, стол или другую поверхность, на которую будут транслироваться фильмы и другие изображения. В идеале она должна быть белой, гладкой и матовой. Для нашего небольшого эксперимента можно повесить обычную простынь или взять плотную белую бумагу большого размера.

4. Подготовка комнаты

   В комнате должно быть темно. Тогда, и только тогда ваше изображение будет максимально четко видно, и вы получите удовольствие от просмотра. Если ваш закрытый просмотр происходит вечером, достаточно будет выключить свет в комнате. Ну, а если действо происходит днем, можно плотно завесить шторы и постараться минимизировать поступление света в комнату с проектором. Не забывайте повысить яркость вашего транслируемого смартфона до максимальной — так изображение будет наиболее четким и красочным.

Ноутбук

Вот как из коробки сделать проектор для ноутбука или планшета:

1. Обычная лупа не подойдёт. Нужна линза Френеля из жидкого пластика. Размер — зависит от коробки. Оптимальное — 200 на 250 миллиметров.
2. Между экраном и увеличительным стеклом должно быть расстояние около 50 сантиметров. Присмотрите соответствующий «корпус».
3. Вырежьте в нём отверстие для монитора.
4. На противоположной стороне будет линза. Приложите её к картону и обведите.
5. Дыра для увеличительного стекла должна быть чуть меньше, чем нарисованный контур. Поэтому создайте вторую обводку внутри первой.
6. Теперь вырезайте отверстие.
7. Прикрепите к нему линзу при помощи скотча. С внутренней стороны коробки.
8. Увеличительное стекло должно быть повёрнуто рифлёной поверхностью к монитору.
9. Теперь прикрепите сам дисплей.
10. Если это планшет, зафиксируйте его в «прямом» положении. Прислоните его к вертикальной опоре. Или прикрепите к стопке книг.
11. Если ноутбук, просто поставьте его на стол или на пол, и положите сверху заготовку для проектора.
12. Линза Френеля переворачивает изображение.
13. Перед тем как всё окончательно закрепить, проверьте, проецируется ли картинка на стену.
14. Выставьте максимальную яркость.
15. Отключите спящий режим на ноутбуке или затемнение дисплея на планшете.

Теперь вы знаете, как смастерить своими руками проектор из коробки и телефона. И сможете за несколько минут создать персональный кинозал. Главное — найти подходящую лупу.

Расскажите, вы когда-нибудь собирали полезные вещи из подручных средств?

Плюс стерео

Очень часто в одной комнате совмещают домашний кинотеатр и стерео, однако требования к акустической обработке у этих двух типов систем существенно отличаются. Если для стерео необходимо, чтобы комната не была сильно заглушена и слушатель легко понимал, в каком пространстве он находится, то в случае с ДК нужно стремиться практически полностью избавиться от комнатных отражений. Представьте себе сцену диалога в пустыне, а вы четко слышите комнату — чувство погружения тут же пропадет. Что делать в такой ситуации?

Почти у всех процессоров-ресиверов есть музыкальный режим для работы в стерео — в сигнал будет добавлена реверберация, которая пойдет на тыловые и сурраунд-колонки. Это лучший выход для ДК, совмещенного со стереосетапом в одном помещении, которое акустически обработано для кинотеатра.

Наконец, еще один случай специальной акустической обработки — использование дипольных АС (тыловых или боковых). Так как они используют отражения от стен, глушить тыловую часть комнаты противопоказано, основное звукопоглощение переносится на фронт.
