Юпитер 11а 4 135: обзор юпитер-11а 4/135.

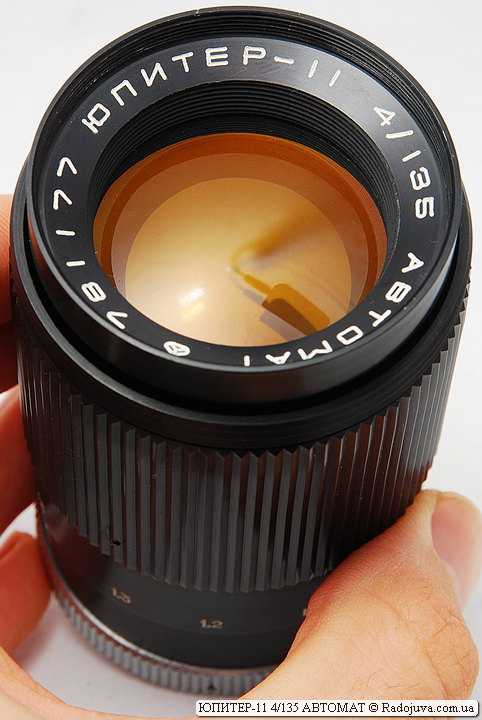

Юпитер-11 4/135 Автомат

Длиннофокусный сменный объектив с просветленной оптикой для зеркальных фотоаппаратов Киев-10 и Киев-15. Четырехлинзовый анастигмат.

В Юпитере-11 воплощена оптическая схема Sonnar немецкой фирмы Carl Zeiss. Конструкторская и технологическая документация Цейса достались СССР в счет репараций.

Выпускались варианты Юпитер-11 с самыми разными вариантами креплений, как для дальномерных фотоаппаратов, так и для зеркальных.

Юпитер-11 — это объектив, который в СССР выпускался, пожалуй, в самом большом количестве вариаций.

Оптическая схема:

Фокусное расстояние: 135 мм

Угол поля зрения: 18°30′

Размер кадра: 24×36 мм

Количество линз/групп: 4/3

Рабочий отрезок — 44 мм

Относительное отверстие: 1:4

Пределы шкалы диафрагм: 1:4–1:22

Количество лепестков диафрагмы — 6

Регулировка диафрагмы — управляется из фотоаппарата

Ближний предел фокусировки — 1,2 м

Соединения:

объектива с камерой — байонет Киев-Автомат

для ввинчивающихся насадок — M49×0,75

Расположение крепления для светофильтров: переднее

Разрешающая способность по ТУ (центр/край): 42/29 линий/мм

Вес — 385 г

Просветление однослойное желто-фиолетового цвета.

Компоновка объектива Юпитер-11 Автомат полностью вытекает из применяемого в нет типа крепления.

Самое близкое к камере кольцо из светлого металла — неподвижное. Оно служит для удерживания объектива во время присоединения и отсоединения от камеры.

Чуть дальше от корпуса— фокусировочное кольцо.Оно очень широкое и снабжено удобной накаткой. Это кольцо сразу ложится в руку. Фокусироваться удобно.

Полный ход геликоида — около 270 градусов. Интересно, что шкала дистанций на всех объективах Арсенала идет в противоположном направлении по сравнению с объективами с резьбой М39 и М42.

Шкала глубин резкости на объективе имеется. А вот кольца управления диафрагмой — нет.

Все управление диафрагмой осуществляется из фотоаппарата.

Лепестков диафрагмы 6 штук и они имеют характерный цвет красной меди. Такие лепестки сильно отражают свет.

Есть информация, что и малое число лепестков и их специфическое покрытие — все это сделано ради снижения трения при закрытии / открытии диафрагмы.

Такова специфика байонета Киев-Автомат. Автоматика камеры сможет управлять диафрагмой только в том случае, если та будет закрываться и открываться совершенно свободно. Без малейшего сопротивления.

От прочих объективов под байонет Киев-Автомат, Юритер-11 отличает наличие встроенной выдвижной бленды.Глубина ее около 2,5 см.

Также отмечу, что Юпитер из обзора — это единственная известная мне версия Юпитер-11 со встроенной блендой.

Само по себе наличие бленды делает, конечно, честь производителю, но конструкция бленды не очень удачная. Она совершенно не фиксируется ни в одном из положений. Скидку на возраст нужно, конечно сделать, но, полагаю, дело все-таки в самой конструкции.

Использовать любые объективы с байонетом Киев-Автомат с современными камерами — задача сложно осуществимая.

Фабричных переходников с такого байонета никто не происходит.

Конкретно в случае Юпитер-11 автомат, нет никакого резона пытаться присоединить его к цифровому фотоаппарату.

Если имеется горячее желание попробовать оптическую схему Юпитер-11, то лучше найти версию со сменным хвостовиком А.

Для такого варианта подходит много фабричных переходников на большинство современных фотосистем.

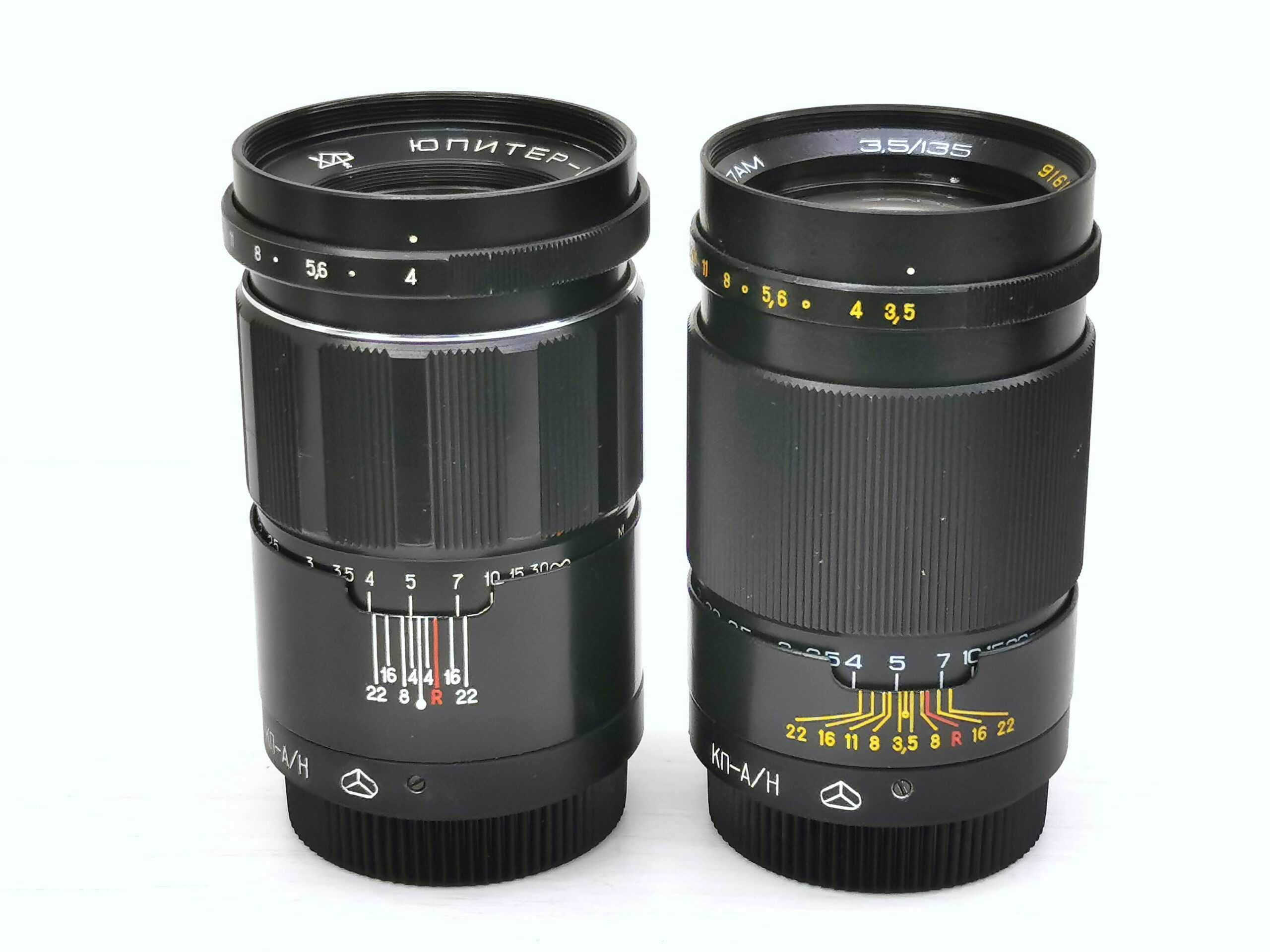

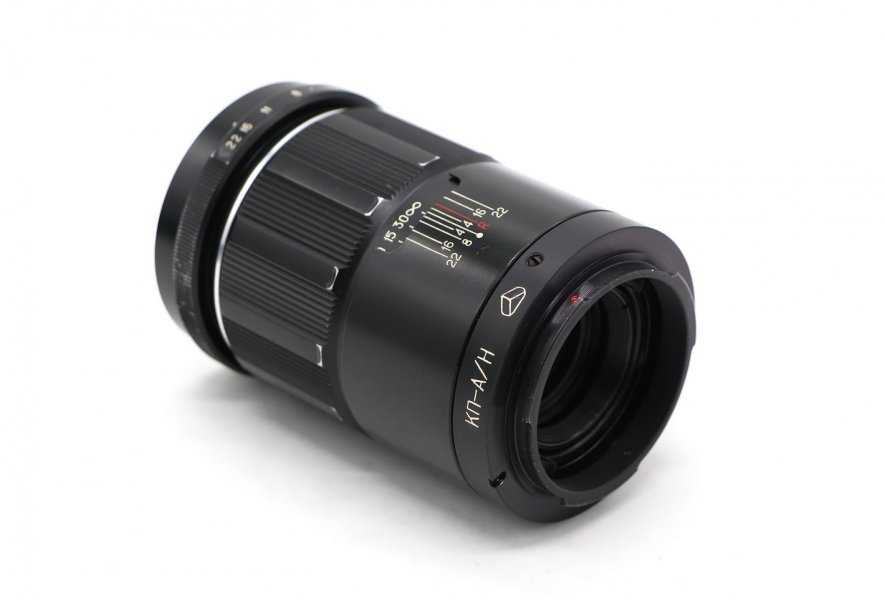

Владельцам Nikonсменный хвостовик позволит установить на объектив крепление под их камеру. Рабочий отрезок при этом будет правильным.

А Юпитер-11 автомат из обзора находится в сфере интересов исключительно коллекционеров.

На этом у меня все — удачных фотографий!

—————————————————————————

Информационное сообщение.

Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях!

В соцсетях я буду выкладывать ссылки на свежие обзоры и сообщать, какие именно статьи появятся на сайте Фототехника СССР в ближайшем будущем.

—————————————————————————

Фотоаппараты Nikon, бюджетные и зеркальные

Японская компания Nikon является производителем оптики и устройств для обработки изображений. Была основана в 1917 году. Занималась производством оптики для флота Японии. После Второй Мировой войны переквалифицировались на производство продукции для населения. В 1946 году выпустили первый фотоаппарат Nikon. С тех пор компания стала совершенствовать свои технологии и производить новые фотоаппараты.

С 2006 года компания практически прекратила производство пленочных фотоаппаратов, и сконцентрировалась на производстве цифровых фотокамер. Кроме того Nikon производит фото-принадлежности, бинокли, сканеры и микроскопы. Под торговой маркой Nikkor выпускаются объективы для фотоаппаратов.

Компания Nikon одна из самых успешных компаний на рынке фотоаппаратуры. Их основными конкурентами являются Canon и Sony.

Модельная линейка фотоаппаратов компании Nikon довольно широка. Для любителей классики на данный момент выпускается пеленочная зеркальная усовершенствованная фотокамера F6.

Цифровые фотоаппараты делятся на три основные категории: зеркальные, серия COOLPIX и серия Nikon 1.

Зеркальные фотокамеры SLR разделяют на два вида: любительские и профессиональные. Зеркальные фотоаппараты отличаются уникальной системой позволяющей видеть предмет съемки, через объектив, используемый для выполнения снимка. Среди профессиональных очень популярна модель D700 а так же новинка D4.

Любительские зеркальные фотокамеры сейчас на гребне волны популярности. В топе продаж интернет магазинов такие модели как D7000, D3100, D5100 и конечно же D90. Любительские камеры отличаются от профессиональных тем, что они более компактные и несколько ограниченные в возможностях.

Серия COOLPIX это обычные компактные камеры с зуммированием. В свою очередь эта серия делится на три группы. Группа S (Style), отличаются компактностью, современным и красочным дизайном и невысокой стоимостью. Популярна модель S2600.

Группа L (Life) — это практичные фотокамеры с зуммированием. В модельной линейки представлены как суперзумы так и камеры с широкоугольным объективом. В группе L популярна модель L25.

Группа P (Performance) разработана специально для тех, кто хочет многофункциональную камеру, идущую в ногу со временем по доступной цене. Это гибридные камеры внешне похожие на зеркальные фотокамеры. Одной из самых популярных моделей является P510.

Компания Nikon производит и специализированную камеру для людей ведущих активный образ жизни COOLPIX AW100. Модель водонепроницаема, морозостойка и прочна, оснащена встроенным компасом и GPS с картой мира.

Серия Nikon 1 — это компактные камеры со съемным объективом. Пока что представлены всего три модели: J1, J2, V1. Отличаются интеллектуальным выбором снимка, режимом моментальной съемки. Делает до 60 кадров в секунду.

Nikon продолжает искать новые технологии для внедрения в фотокамеры. Основные тенденции в развитии компании это усовершенствование оптики и фотоаппаратов.

Обзор длиннофокусного объектива Юпитер-11 4/135 байонет автомат.

Технические характеристики объектива Юпитер-11 (автомат):

• Фокусное расстояние — 133 мм.
• Максимальная диафрагма — 4.
• Минимальная диафрагма — 22.
• Количество линз/групп — 4/3.
• Минимальная дистанция фокусировки — 1,2м.
• Разрешающийся способность центр/край 42/29 линий на мм.
• Количество лепестков диафрагмы — 6.
• Байонетное крепление оптики — «АВТОМАТ».
• Рабочий отрезок — 44 мм.
• Встроенная бленда.
• Вес — 385 грамм.

Эргономика и конструктив:

На первый взгляд Юпитер-11 Автомат вполне компактный и простой объектив в эксплуатации, но есть серьезные отличия от объективов для зеркальных камер с креплением м39 и м42. Управление объектива сконцентрировано лишь на одном кольце фокусировки, у объективов линейки «автомат» нет кольца диафрагмы, она устанавливается с камеры. Очень плавный ход широкого кольца составляет более чем пол оборота. Фокусироватся данным объективом одно удовольствие, пальцы не скользят, а хорошая накатка на корпусе кольца предотвращает скольжение пальцев 1.

Второе серьезное отличие это байонетное крепление «Автомат», во многом уникальное и нигде более не используемое. В сочетании с рабочим отрезком 44 мм объективы данной линейки поставить на зеркальные камеры Nikon Pentax Canon и пр. без серьезной переделки нельзя.

Другой не маловажный момент это сама диафрагма, она состоит всего из шести лепестков, при этом они покрыты блестящим слоем краски медного оттенка. Далеко не самый лучший вариант «чернения», но это сделано для лучшего скольжения лепестков…

Из приятных мелочей — Юпитер-11 Автомат может похвастаться встроенной блендой, она обеспечивает уверенную съему с боковой засветкой.

Художественные качества — фото, примеры.

С открытой диафрагмы Юпитер-11 Автомат резок, закрытие диафрагмы до 5,6 и 8.0 существенного прироста не дают а сложности с управлением диафрагмы не мотивируют ее изменять. Посему все примеры на открытой, то есть на F-4.0.

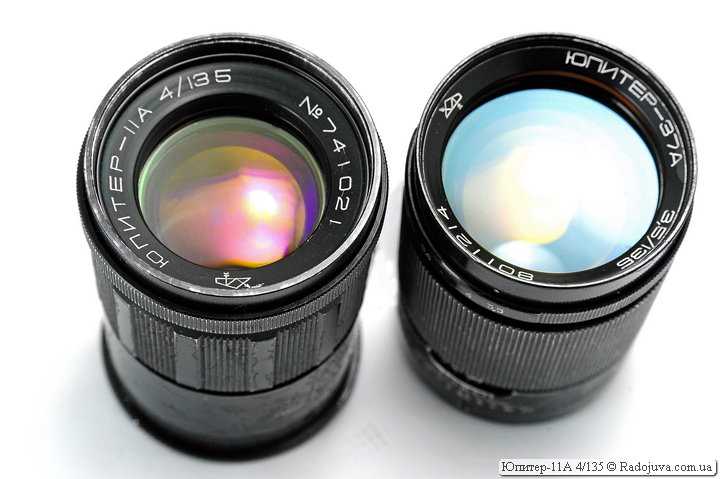

Картинка вполне хорошая и сопоставима с Юпитер-37А, на одинаковых диафрагмах, оптические схемы одинаковы. Присутствует малозаметные искажение в виде Хроматических Аберраций (ХА).

Вывод:

Оптически объектив очень даже не дурен, резкий и контрастный. И боке с приятным Sonnar-овским характером, плавный переход от зоны резкости в «Боке». Без переделки байонетного крепления объективы серии «Автомат» практически бесполезны. Конечно можно успешно снимать на Киев-10 или Киев-15 но в остальных случаях необходимо пилить, сверлить и мучить. Все же низкая цена и как правило отличное состояние подкупает, стоит ли овчинка выделки решать только вам.

1. у первой версии накатка имеет только прямые линии вдоль объектива, у поздней накатка как вдоль так и поперек — более цепкая.

Юпитер 135мм f4 Юпитер-11А — Объектив – Kamerastore

Дата продажи	Артикул	Механика	Оптика	Косметика	Цена	Изображение
15 ноября 2022	Т17356	Хорошо	Хорошо	3/5	€ 48,50
12 августа 2022	Т18782	Хорошо	Плохо, но годно к употреблению	2/5	€ 59,00

Объективы ›
Объективы для зеркальных/цифровых зеркальных фотокамер ›
М42

1
/
из
1

Описание базы данных

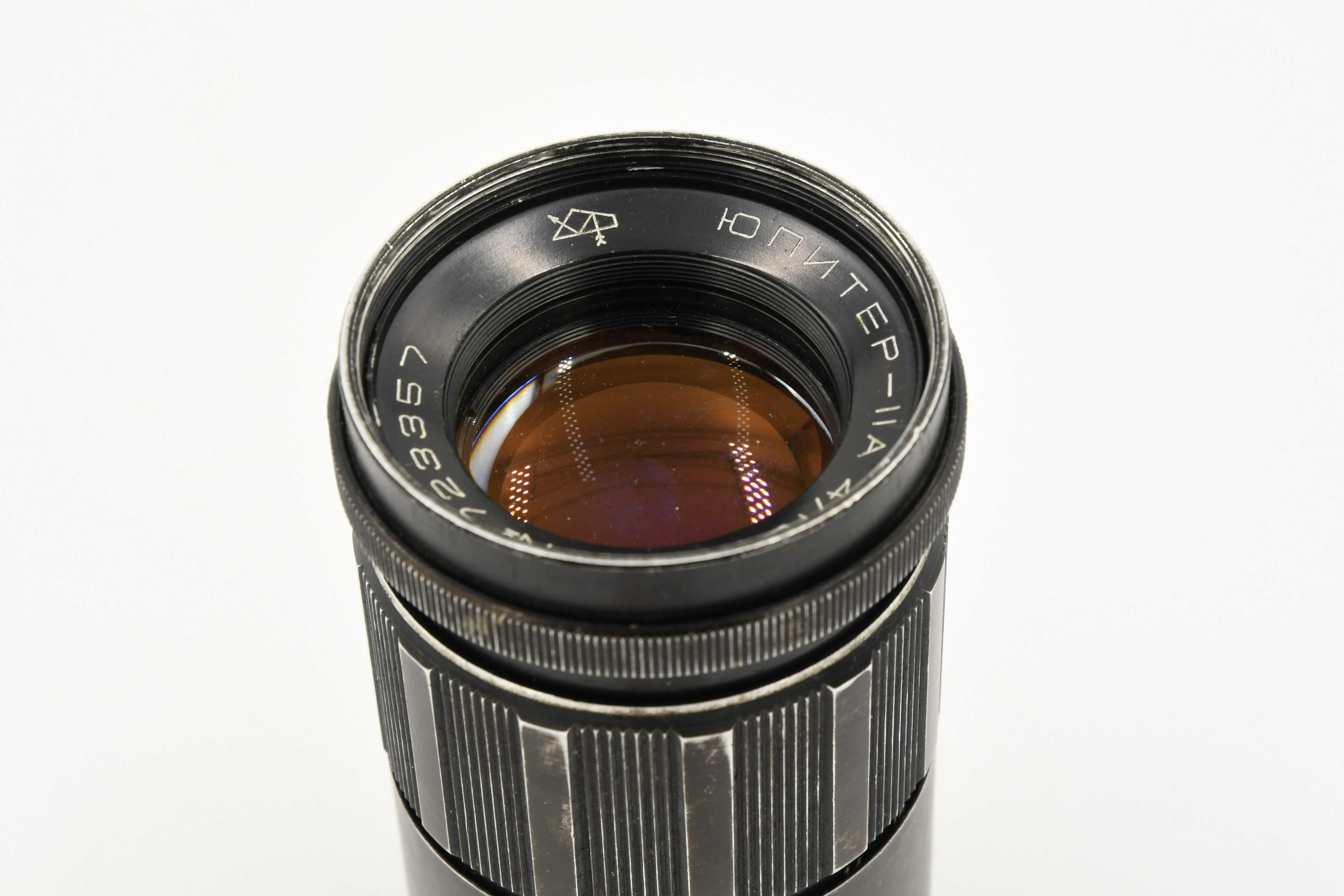

Юпитер 135мм f4 Юпитер-11А — Объектив

Телеобъектив с постоянным фокусным расстоянием и ручной фокусировкой для зеркальных фотоаппаратов с байонетом M42. Объективов советской эпохи было несколько заводов, производивших объектив Юпитер-11. Металлический корпус доступен в черном цвете.

• 135мм f4 Юпитер-11А (4 элемента, 3 группы)
• Минимальное расстояние фокусировки: 1 м
• Лепестки диафрагмы: 12 шт.
• Размер: 88 х 58 мм
• Вес: 390 г

Новейшие товары из этой системы

• Tamron Adaptall — Fujica (M42)
• Meyer-Optik Görlitz 400mm f5.5 Телемегор
• Pentax 55 мм f1.8 Супер-Такумар
• Yashica 50mm f1.7 Авто Яшинон ДС-М
• Pentacon 50mm f1.8 Auto с многослойным покрытием
• Гелиос 135мм f2.8 Авто
• Популярный 28 мм f2.8 Авто
• Pentax Spotmatic SP II

1
/
из
8

Посмотреть все

1
/
из
3

Подробная информация о рейтинге полного состояния

Последние сообщения в блоге

• 26 февраля 2023 г. Коннор Брустофски

  Вы видели? Мы появились на YouTube-канале SmarterEveryDay! Если вы не знаете, SmarterEveryDay — это канал на YouTube, который ведет Дестин, американский инженер, который любит…

• 12 декабря 2022 г. Connor Brustofski

  Введение Хотите купить аналоговую камеру для кого-то в подарок? Это может быть запутанным опытом с сотнями камер на выбор и продавцами по всему миру.

• Kamerastore покупает на Fotomässan 2022!


  30 ноября 2022 г. Юхо Леппянен

  Что происходит? Рождество наступило, и Kamerastore.com отпразднует это событие, снова представив наши услуги за пределами Финляндии! Как крупнейший в Скандинавии специалист по пленочным камерам, мы…

  5 комментариев

1
/
из
3

Посмотреть все

Юпитер 11а 4 135: Обзор Юпитер-11А 4/135. | Радожива

Contax/Nikon RF Fit Jupiter-11 135 мм f/4 Exc – камеры Западного Йоркшира

Камеры Западного Йоркшира

£59.00

Некоторые косметические следы на стволе, линзовая оптика Exc.

Часто задаваемые вопросы

Нужна помощь?

Посетите нашу страницу часто задаваемых вопросов, чтобы найти ответы на многие часто задаваемые вопросы.

Стоковые Фото

Фотографии, которые вы видите, скорее всего, являются стоковыми фотографиями, хотя это не всегда так. Из-за огромного количества поступающих предметов мы не можем сфотографировать каждый предмет по отдельности.

Описание и фотографии соответствуют предмету, который вы получите. Конечно, если вы ищете конкретную версию или серийный номер, свяжитесь с нами и запросите дополнительную информацию.

Некоторые товары не имеют фотографий, почему?

На нашем веб-сайте представлен полный и оперативный перечень всего нашего ассортимента. Как только он поступает в магазин, мы также размещаем его здесь на веб-сайте. Чтобы все просмотреть, нужно время, поэтому не все будет с фотографией.

Доставка

Когда я могу ожидать свой заказ?

У нас небольшая команда, работающая в оживленном магазине, и поэтому мы не всегда можем отправить товары сразу, но мы стараемся отправить товар в течение 48 часов после получения оплаты (не включая выходные и праздничные дни)

Если вам нужен товар на следующий день или у вас есть какие-либо особые требования к доставке, мы будем рады попытаться удовлетворить это, если вы обсудите это с нами до заказа. После того, как товар был отправлен, мы не можем нести ответственность за какие-либо задержки в обслуживании со стороны используемого курьера. Мы всегда отправляем товары с подтверждением доставки и полной страховкой до стоимости заказа.

Состояние

Все подержанное оборудование, которое мы продаем, тщательно проверяется и тестируется нами. Мы оцениваем наши изделия по следующей шкале:

Как новый- : Как новый минус. Насколько может быть близок к новому подержанный предмет. У него будут абсолютно минимальные следы использования. Конечно, полностью функциональный во всех отношениях

Мы склонны использовать этот рейтинг с осторожностью

Exc+ : Отлично Плюс. Состояние очень хорошее, эксплуатировалась мало, есть незначительные косметические дефекты. Разумеется, все полностью функционально во всех отношениях, если в описании не указано иное.

Exc : Отлично. Состояние б/у, но в целом хорошее — чего можно ожидать от подержанного предмета. Некоторые признаки использования, но, конечно, полностью рабочий, если не указано иное. Наша стандартная оценка состояния.

Среднее : Среднее. В целом относительно плохое состояние, но все еще полностью рабочее. Будут иметь явные следы использования и/или незначительные проблемы — например, оптика может иметь небольшие дефекты, встроенный экспонометр может не работать, могут быть косметические дефекты — и т.  д., но ничего серьезного для его функциональности и предмета будет в основном использоваться в своем первоначальном качестве.

Уродство : Уродство — это может любить только мать! Сильно использованный, побитый или называйте это как хотите. Объект будет функционировать, но будет иметь некоторые явные дефекты — например, могут не работать длительные выдержки, может быть потертость на ободе фильтра, глубокие царапины на оптике или значительные признаки использования и износа.

На товары с рейтингом «уродливые» гарантия не распространяется.

Дополнительная информация о состоянии

Обратите внимание, , что для любого рейтинга состояния мы не гарантируем наличие экспонометров с селеновыми элементами, которые встроены в камеры из-за возраста. Эти типы счетчиков обычно встречаются только на гораздо более старых моделях, которым 40-50 лет, и они часто выходят из строя до неточных или неработоспособных уровней

Также обратите внимание , что все бывшие в употреблении объективы будут иметь пылинки в оптике независимо от оценки состояния

Гарантия

На все товары предоставляется трехмесячная гарантия, если не указано иное. Для получения полной информации см. нашу страницу «Условия и положения».

Возврат

Для получения полной информации о политике возврата см. нашу страницу возврата.

НАЗВАНИЕ ВАШЕГО МАГАЗИНА
Contax/Nikon RF Fit Jupiter-11 135mm f/4 Exc
Некоторые косметические следы на стволе, линзовая оптика Exc.
Категория: CATEGORY_NAME
Номер продукта: ITM10128
Обычная цена: £59.00

59 фунтов стерлингов
Доступно по адресу: YOUR_URL
Состояние: Новый
В наличии! Заказать сейчас!

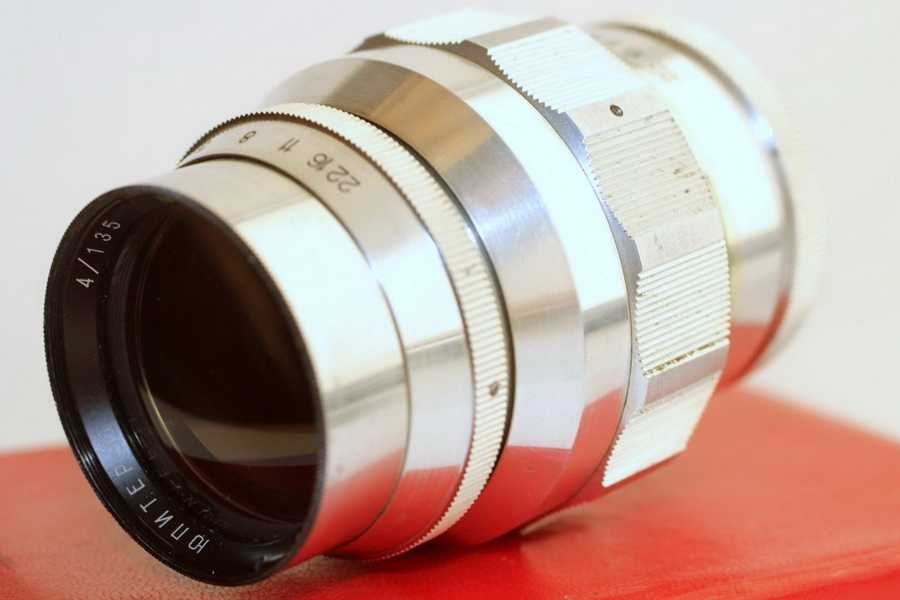

Телеобъектив Jupiter 11 на современной беззеркальной камере

В этом посте описывается мой опыт использования телеобъектива Jupiter 11, установленного на моем Sony NEX 6 через переходник M39-NEX. Надеюсь, это будет полезно всем, кто владеет этой камерой и думает о покупке одного из этих объективов. Для нетерпеливых образцы здесь, а для всех остальных несколько фотографий самого объектива.

Юпитер 11 Изображения

Юпитер 11

LEICA M39 ТЕРКА MOUNT

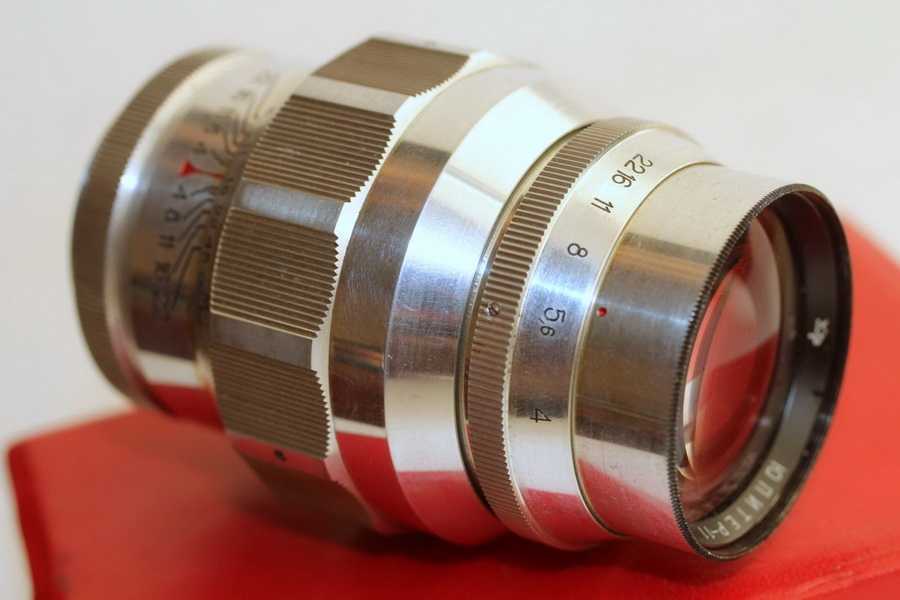

FOCUSTING и APERTURE RON Изображение в полный рост телеобъектива Юпитер 11 135 мм с байонетом М39

Описание объектива Юпитер 11

Эту красоту я нашел на e-bay у дилера в Глазго. Это выглядело как хороший чистый пример, поэтому я купил его с «купить сейчас» и получил доставку через несколько дней. Объектив выглядит довольно длинным, но это в основном потому, что его диаметр составляет всего около 1 3/4 дюйма (требуется фильтр 40,5 мм). На самом деле это всего около 4 дюймов в длину.

Как и у многих советских объективов, кажется, существует более одного дизайна этого объектива, потому что я видел более короткую и короткую версию. Это может быть вариация, указывающая дату, когда она была сделана. Если на нормальную практику датирования этих российских объективов по первым двум буквам серийного номера можно положиться, то этот экземпляр был изготовлен в 1971 году. вероятно, в два раза больше веса с установленным объективом по сравнению с одним только корпусом, но здесь помогает длина объектива, поскольку она позволяет поддерживать камеру в точке баланса, где объектив соединяется с корпусом.

Спецификация составляет

• Серийный № 7106033
• Фокусное расстояние 135 мм
• Эффективное фокусное расстояние на NEX 6 202,5 ​​мм
• Максимум F/4.0123
• 23 MIMIMILE APER -APRUTE F/22.10123. Резьба 39 мм (используйте переходник с M39 на E-Mount)

Кольцо диафрагмы не защелкивается и состоит из большого количества лепестков — мне было трудно сосчитать их, но некоторые интернет-исследования показывают, что их 12. довольно круглый и должен обеспечить хорошее боке.

Кажется, что на линзе есть покрытие, которое, в зависимости от угла, под которым вы смотрите на линзу, может быть пурпурным или янтарным, поэтому я предполагаю, что это многослойное просветление.

Съемка на Юпитер 11

У меня еще не было возможности использовать объектив, так как последние несколько дней погода была ужасной, но несколько тренировочных снимков научили меня, что важно следить за скорость затвора при использовании объектива. Обычно при использовании современного спаренного объектива на NEX хорошо убедиться, что выдержка соответствует фокусному расстоянию объектива, которым вы снимаете

Я, конечно, заметил это с китовым объективом 16 – 50 мм в режиме приоритета диафрагмы. Однако, как только вы установите один из этих объективов с ручным управлением на камеру, она не будет знать фокусное расстояние объектива и, следовательно, не сможет рассчитать минимально допустимую скорость. Первые несколько снимков, которые я сделал, из-за этого трясли камеру, так как выбранная скорость была снижена до 1/60.

Я нашел несколько способов обойти эту проблему:

1. Снимайте в режиме приоритета диафрагмы, но установите достаточно высокое значение ISO, чтобы выдержка не была слишком низкой для фокусного расстояния объектива
2. Снимайте в режиме приоритета выдержки с Авто ISO. Затем вы можете установить как выдержку, так и диафрагму, и позволить камере установить правильную чувствительность ISO для экспозиции (что аналогично режиму приоритета выдержки и диафрагмы Pentax на K5). .

Поскольку это объектив с ручной фокусировкой, целесообразно включить режим просмотра фокуса, чтобы помочь найти правильную точку фокусировки. Если вы снимаете в формате RAW (что я всегда и делаю), вы можете попробовать еще один трюк: перевести камеру в формат RAW+Jpeg и перевести ее в творческий режим «черно-белый». Это позволяет индикатору выглядывания действительно показывать, поскольку он улучшает контрастность. Когда вы затем загружаете изображения, вы можете отказаться от JPEG и просто использовать RAW, который, конечно же, будет цветным.

Юпитер-11 Примеры снимков.

Это первая партия пробных снимков с этого объектива. Я не претендую на их художественные достоинства, но я думаю, что они неплохо демонстрируют объектив.

Улица Вид

Catkin

Два автомобиля

довольно мрачный вид на поле

Поток на нашем доме

Снежоны Юпитер 11

СНЕЖНАЯ ДЛЯ

СНЕЖНАЯ ДЖУПИТА 11

СНЕЖИ0002 Серёжка

Ручей у нашего дома Юпитер 11

Подснежники

Подснежники

Ручей у нашего дома
