Распиновка наушников: схема распайки разъема и штекера гарнитуры

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
3. Ножовка по металлу
4. Эпоксидный клей
5. Шприц на 5 кубиков
6. Маленькие тиски
7. Шило
8. Наждачная бумага
9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте – пары этой гадости жутко ядовиты. Вас предупредили.

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов – вообще сказка была бы

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Популярные статьи Валентинки из соленого теста

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Ремонт наушников своими руками

Что делать с неисправными наушниками? Такой вопрос рано или поздно встаёт перед каждым любителем послушать музыку, вне дома, особенно в общественном транспорте. Именно там наушники чаще всего выходят из строя. И вот однажды, их скапливается целый ворох, возникает дилемма – отнести в ремонт или выбросить.

Если не одно и не другое не устраивает, значит, от ремонта никуда не деться. Начинайте с ремонта не дорогих, потому как сразу идеально выполнить работу не получится точно.

При ремонте наушников любого класса есть пара моментов определяющих их ремонтопригодность и несколько нюансов решающих исход ремонта и продолжительность эксплуатации после него.

Момент первый. Возможность повторной установки оторвавшегося штекера. Наушники на фото не дорогие, поэтому покупать для них новый штекер по стоимости сопоставимый с ценой   нескольких новых не серьёзно.

Входное отверстие для металлической части очищаем от прежнего содержимого при помощи сверла диаметром 4 мм, канал пластиковой части с находящимся в нём остатком провода очищаем (высверливаем) сверлом диаметром 2 мм.

По готовности, удаляем изоляцию с первых 30 мм со свободной стороны провода идущего непосредственно к наушникам, скручиваем в жгут и продеваем в пластиковую часть со стороны подвода провода.

Оставляем оголённого провода по 5 мм длины, два одинакового цвета скручиваем между собой, все залуживаем, припаиваем, торчащие кончики откусываем. Скрученные проводки на массу, оставшиеся – один на правый, другой на левый канал. Покрываем лаком «Цапон».

Неаккуратно вставляли или недостаточно очистили место установки сверлом. Всё повторяем сначала.

Момент второй. Возможность разборки (вскрытия) корпуса непосредственно самого наушника и получения доступа к динамику. Две половинки корпуса практически всегда склеены, но степень прочности этого клеевого соединения всегда разная.

Зависит от применённого производителем клея. На фото самый тяжёлый случай.

 После прохода по периметру тонкой иглой, на предмет очистки зазора соединения половинок корпуса и частичного удаления клея, не получилось их разъединить (пытался тянуть, поворачивать и отжимать).

Тогда для разъединения остаётся крайняя мера – применение растворителя. Лучше чтобы это был не ацетон. Прочищенный зазор, по всему периметру,  заполняется растворителем в достаточном количестве и не более того, и после начала его действия производятся настойчивые попытки разъединения.

Перед пайкой всё не только в обязательном порядке прозванивается тестером, но и при помощи соединительных проводов тривиально прослушивается собственным ухом. Вера в слепую удачу наверняка попортит в дальнейшем нервную систему.

Провода от динамиков не отпаиваются, а очень аккуратно откусываются возле места пайки (лучше всего использовать маленькие маникюрные ножницы), что повысит для динамиков вероятность  остаться исправными.

Перед тем как припаять провод к динамику, в крайнем случае, перед установкой динамика в корпус, необходимо обязательно завязать их узлом (не тугим). Теперь даже при относительно сильном рывке наушники продолжат функционировать.

Производить разборку наушников до уровня компонентов динамика весьма не целесообразно. Разве, что в познавательных целях. Если оборван провод, идущий от контакта на катушку – смиритесь.

   Ремонт электроники

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Как найти поврежденное место?

Визуально найти место обрыва провода внутри кабеля практически невозможно, так как вешняя изоляция остается неповрежденной.

Но примерное местоположение излома определить все-таки возможно. Для этого подключите наушники к любому источнику звука, например, мобильному телефону, и включив на нем мелодию, изгибайте кабель по всей его длине.

Ищем место повреждения изгибая провод

При изгибе в проблемном месте, звук должен изменить свой характер, при этом он должен меняться при изгибах в разные стороны или растягивании кабеля. Как показывает практика, чаще всего провод ломается около входа в штекер – в этом месте он более подвижен. Если так произошло, и провод действительно повредился в указанном выше месте, проблему можно решить, отрезав поврежденный участок и перепаяв штекер.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

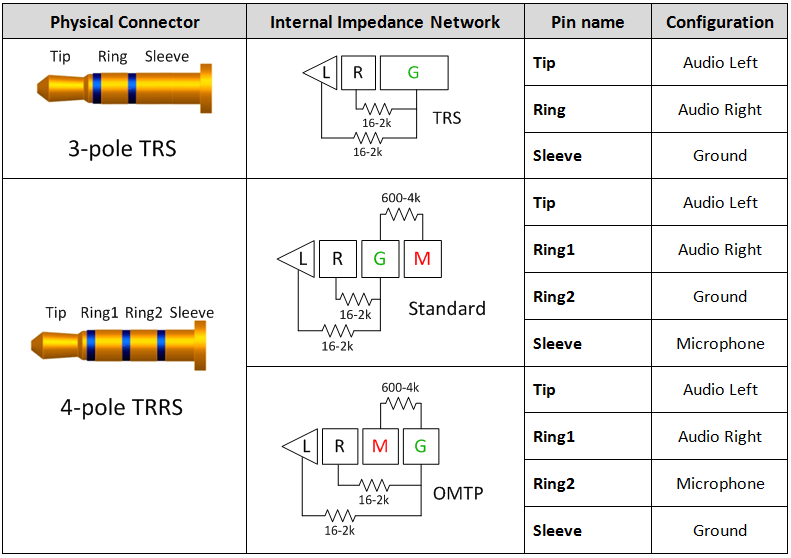

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

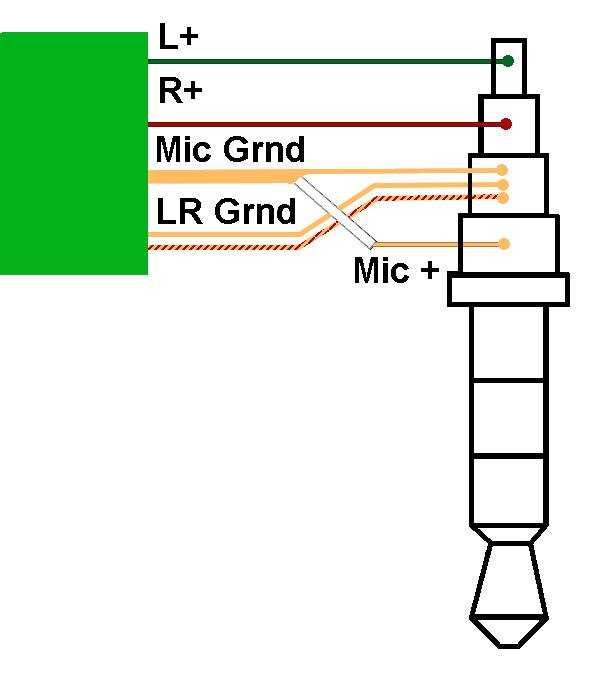

Схематично это можно обозначить так:

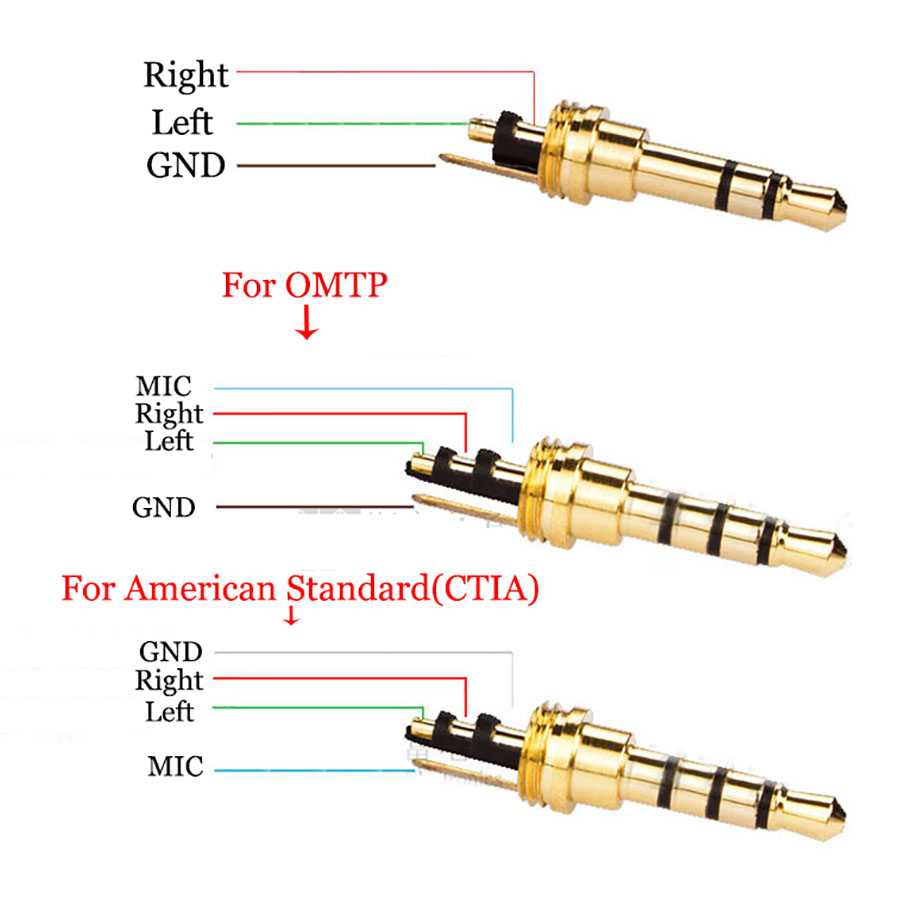

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

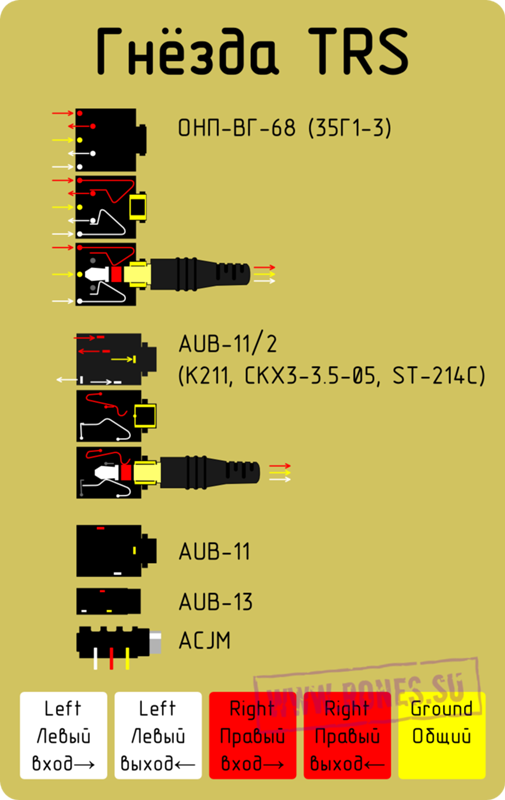

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

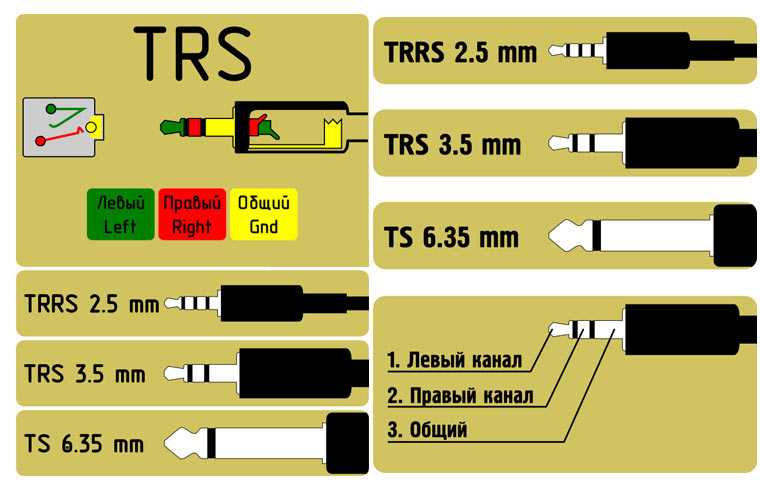

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Где взять разъем?

Проще всего — купить. Раньше приходилось использовать огромные миниджеки, предназначенные для использования с настольными аудиосистемами (и для других целей).

Сегодня можно найти миниатюрные разъемы на AliExpress или eBay. Неплохо показали себя: — двухконтактный (моно); — трехконтактный для наушников (стерео); — четырехконтактный для гарнитур (стерео + микрофон) — такой или такой; — четырехконтактный для сборки клея.

А если нужно заменить штекер прямо сейчас? Тогда прямая дорога в аптеку за медицинской иглой.

Доступный, удобный в переделке и внешне очень симпатичный вариант.

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе

Это не важно

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

Не работает один наушник

Если звук есть только в одном «ухе», такой симптом указывает на следующие причины неисправности:

• Проблема с драйверами. Наушники могут просто конфликтовать с ОС смартфона.
• Неплотное вхождение в разъем. Контакты на штекере наушников размещаются по кругу, поэтому неплотное прижатие может стать причиной отсутствия звука в одном «ухе».
• Загрязнение или попадание влаги. Если устройство в употреблении довольно долго, динамики могут забиваться ушной серой, пылью, туда могут попадать пот или вода. Попробуйте протереть динамики.

Если у вас не работает один наушник Airpods читайте нашу специальную инструкцию

Если у вас не было опыта починки подобных устройств, беритесь за дело в том случае, если поломка связана со штекером или проводом. В ином случае стоит купить новый аксессуар.

Оборвался провод

Признаки поломки будут такими.

1. Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
2. Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Распространенные неисправности

Чтобы определить метод починки наушников, необходимо понимать причину поломки, и заключается ли она вообще в самом аксессуаре. Для этого можно подключить наушники к другому работающему разъему либо же к имеющемуся разъему подсоединить другие рабочие наушники. Если после проверки выяснится, что проблема все-таки в самом гаджете, то стоит оценить его на предмет распространенных поломок.

Наушники могут не работать из-за сломанного кабеля. Данная неисправность определяется по «поведению» звука: если во время сгибания и разгибания провода музыка то пропадает, то появляется, то проблема именно в кабеле.

Может оказаться, что наушники не работают из-за сломанного штекера. Опять же в этом случае звук появляется и пропадает во время нажатия или кручения детали в разъеме. Существует вероятность обрыва провода – как между штекером и динамиками, так и у самой головки штекера.

Проблема с наушниками может заключаться в неисправности динамиков и регулятора громкости, деформации мембраны или ее разрыве. Возможно также, что в устройство просто попало что-то лишнее либо же детали вышли из строя из-за старости. Если у наушников не работает только одно ухо, то это может быть обусловлено сильным загрязнением.

Проверка визуально и мультиметром

Предварительно необходимо убедиться, что дело именно в шнуре. Внимательно осмотрите шнур, часто места перелома видно на глаз. На месте разрыва, как правило, повреждена оплетка кабеля и оно хорошо прощупывается. Если визуально установить место поломки не получается, наушники необходимо «прозвонить» с помощью мультиметра.

Выставляем на приборе режим «Прозвонка» (символ треугольника с линиями направленный в бок, он же знак диода) и проверяем работу мультиметра соединив напрямую щупы.

В случае исправного прибора, он должен пищать, обозначая нулевое сопротивление, т.е. полный контакт.

Затем прикладываем щупы к концам провода, если прибор «пищит» постоянно, возможно поломка не в проводе, а в динамике или штекере.

Локальный ремонт кабеля

Иногда разорванный кабель можно восстановить, то есть спаять, особенно если поломка возникла у основания наушников или у самого штекера. Соблюдайте следующую последовательность действий:

Для начала необходимо снять участок изоляции, сделать это можно с помощью кусачек.
В поврежденном месте разрежьте провод, срез при этом должен быть четким.
Ставим греться паяльник и скручиваем провода

Обратите внимание на соответствие контактов.
На зачищенные проводки наносим припой и спаиваем два участка.
На оголенный участок одеваем термоусадочную трубку на место бывшей поломки и разогреваем ее.

Полная замена провода

Если разрывов на кабеле несколько, его придется заменить. Для этого необходимо:

• Найти донора, например можно взять старые наушники с исправным шнуром. Снимите изоляцию, после чего распаяйте соединения.
• Разбираем ремонтируемые наушники и повторяем те же действия.
• Новый кабель аккуратно помещаем в корпус и припаиваем контакты на штекере и динамиках.
• После этого, места соединения закрываем термоусадкой.

Замена штекера

Сам штекер починить самостоятельно достаточно сложно. Намного проще заменить его новым, точно таким же. Стоит этот элемент недорого, продается в любом магазине радиодеталей.

Для замены штекера необходимо следовать следующей инструкции:

• Прежде всего, необходимо отсоединить старый, для этого просто отрезаем его от провода, отступив 15-20 мм. С оставшегося провода снимаем изоляцию (достаточно оголить примерно 15 мм), видим три контакта: зеленый на левый наушник, красный – на правый, желтый – масса.
• Подготавливаем контакты к пайке, залуживаем канифолью и оловом.
• Переходим к самому штекеру, отмеряем длину, примерно равную самому джеку и аккуратно разбираем его, должна быть видна пластиковая часть, разделяющая контакты.
• Теперь необходимо разобраться со значением контактов. Самый длинный – масса, второй – правый канал, третий – это левый канал. Внутренняя часть штекера – в зеркальном порядке.
• Фиксируем штекер и припаиваем к его контактам проводки наушников, соблюдая их назначение. После можно проверить работоспособность устройства.
• Подготавливаем термоусадку. Широкая пригодится для штекера, узкая – для провода. Сначала одеваем термоусадку на провод, так чтобы она закрывала оголенную часть полностью, после натягиваем более широкую на штекер. В идеальном варианте усаживать термотрубку следует феном с соответствующей температурой, однако можно обработать трубку зажигалкой, чтобы она «села».
• Наушники починены.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком

Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Как припаять штекер к наушникам – ремонт наушников своими руками | Аудио Гик

Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-H1) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Лудим провода перед пайкой наушников

Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных  капроновых ниточек и медных жилок, покрытых  лаком

Каждый проводок представляет из себя смесь скрученных  капроновых ниточек и медных жилок, покрытых  лаком.

Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на  канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.

После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом.

Достаточно залудить самый кончик. Но никто не запрещает залудить больше,  а затем срезать лишнее, оставив 2-3 мм покрытых оловом.

ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему

Для начала выясним что и куда.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND?

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь.

Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ).

Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Как припаять провода наушников

Это самый удобный вариант) Держать пальцами крайне не советую — легко обжечься. В процессе пайки стараемся не касаться разъема паяльником более 3-х секунд, иначе может поплавиться пластик, разделяющий контакты в разъеме и будет КЗ и ремонт штекера накроится(((

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2).

Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами.

Теперь  есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Ищем причину повреждения

Признайтесь, как часто вы видели, чтобы кабель наушников ломался прямо посередине? Причиной поломки почти всегда оказывается штекер, который при регулярном использовании подвергается механической нагрузке гораздо чаще остальных элементов наушников. Просто сдавите и подергайте провод в районе штекера.

Если звук после этого появится, значит, неисправность действительно в нем. Старый штекер просто отрезаем — он нам больше не понадобится. Хотя, если расстояние между обрывом и гибкой частью штекера около см, есть шанс использовать и его, если нет возможности купить запасной штекер.

Кроме того, для более точного определения места разрыва, можно использовать тестер в режиме измерения сопротивления (Ом). Прикоснитесь одним концом любому из контактов штекера (левый или правый выход на наушники — это два крайних контакта), а на другой щуп прикрепить изолентой простую иголку и аккуратно воткнуть в провод чуть дальше от предполагаемого места разрыва. Если тестер покажет вместо 1 значение 0 или чуть больше нуля (значение с сотыми или десятыми), то в этом проводе произошел разрыв.

Из чего состоит звук в наушниках?

Множество жил – это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

• стерео;
• остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться – звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот – аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт “качать”, он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Алгоритм ремонта

Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом. Рассмотрим весь процесс поэтапно.

1. Бокорезами откусываем штекер, отступив от него на 2-3 см.
2. Достаем из запаянного разъема штекер наушников и отрезок старого провода — для этого просто разрезаем оболочку по шву острым монтажным ножом.

   Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.

3. Отрезанный провод, ведущий к наушникам, освобождаем от лакового покрытия, зачищаем и лудим кончики провода, заземление каждого канала соединяем вместе.

   Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

4. Берем старую ручку, разбираем ее и используем только наконечник — из него будем делать новый корпус для разобранного нами штекера.
5. Откусываем бокорезами нужной длины термоусадочную трубку, которая вместо изоленты будет предохранять провода от резкого перегиба на самом выходе из нового штекера.
6. На провод одеваем будущий корпус, затем трубку, приступаем к окончательному монтажу. Как припаять провода, чтобы ничего не напутать? Для этого есть сделанная ранее фотография.
7. Прежде, чем все запаковать в трубку с термоусадкой, делаем проверку — надеваем наушники, щупами мультиметра поочередно касаемся контактов разных каналов, при этом должны слышаться шорохи или щелчки. Можно попробовать воткнуть незавершенную конструкцию в разъем телефона и включить радио. Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал.
8. При положительном результате проверки надеваем на место пайки трубку и при помощи открытого огня зажигалки «обжимаем» ее, чтобы она прочно охватила открытую часть штекера, как показано на фото.
9. Разводим несколько капель эпоксидки, наносим ее на трубку, одеваем корпус, и откладываем все на несколько часов для полной полимеризации компонентов.

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.
