Влагоотделитель для компрессора: описание, принцип работы, виды, цены. влагоотделитель для компрессора своими руками

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

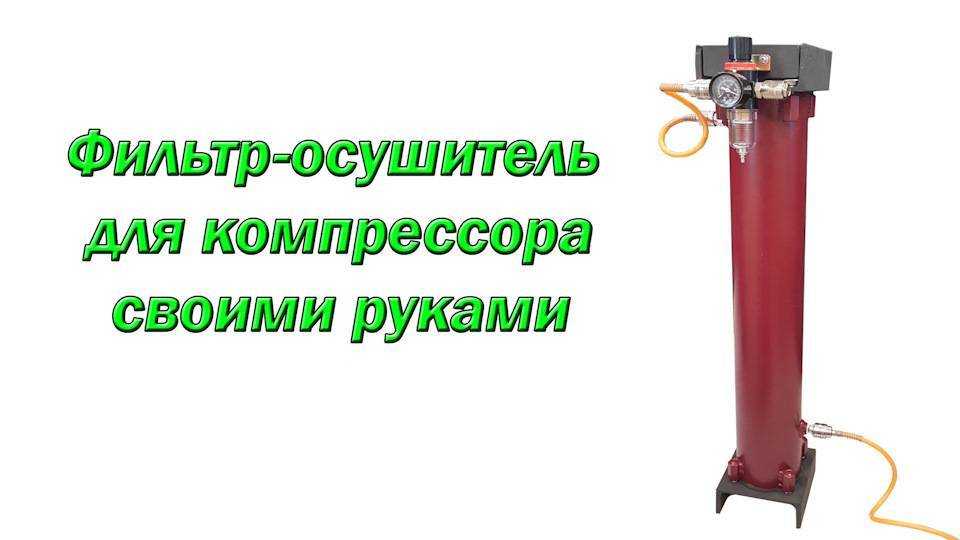

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

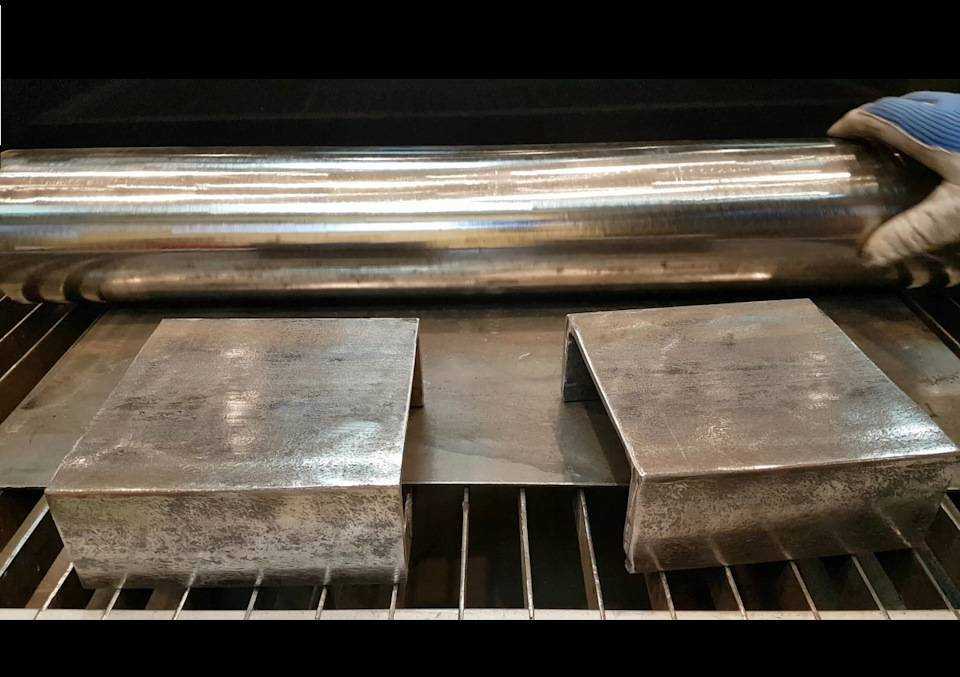

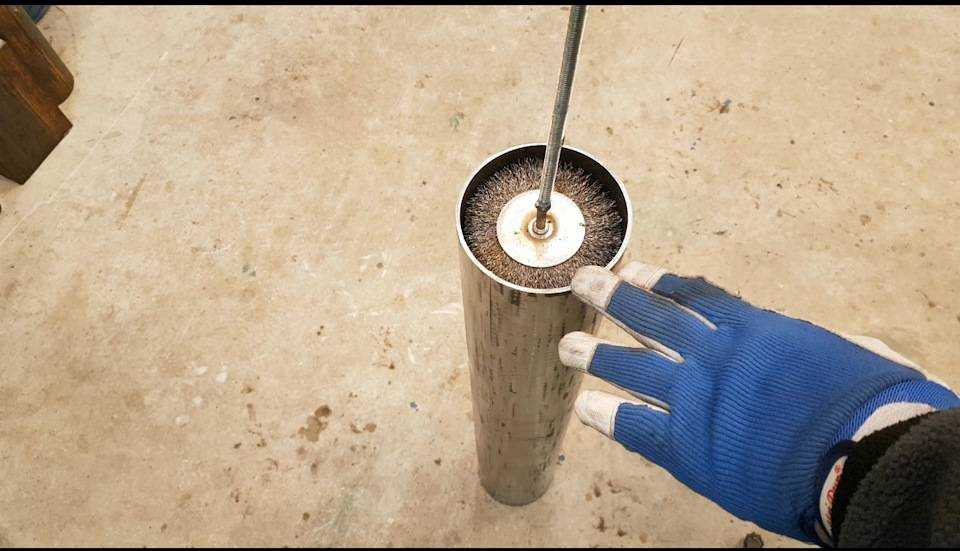

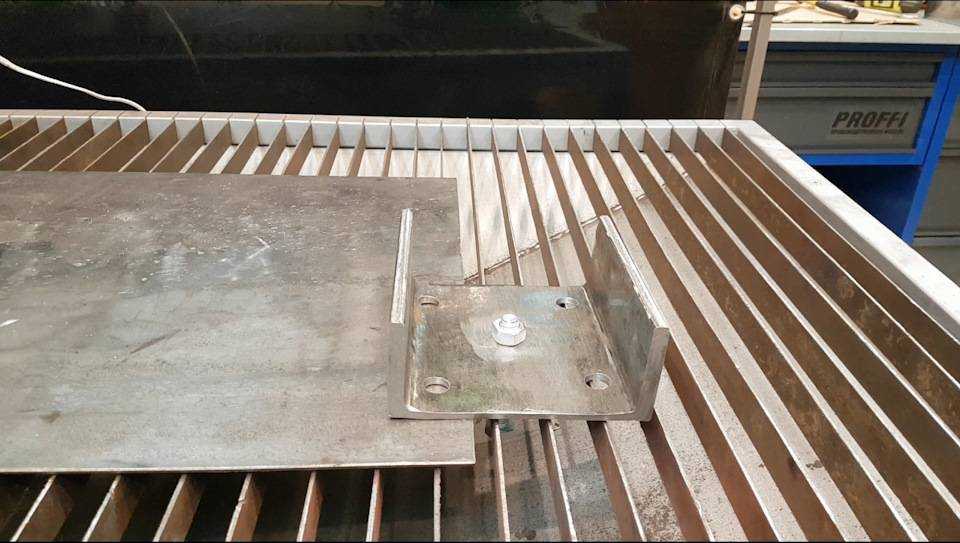

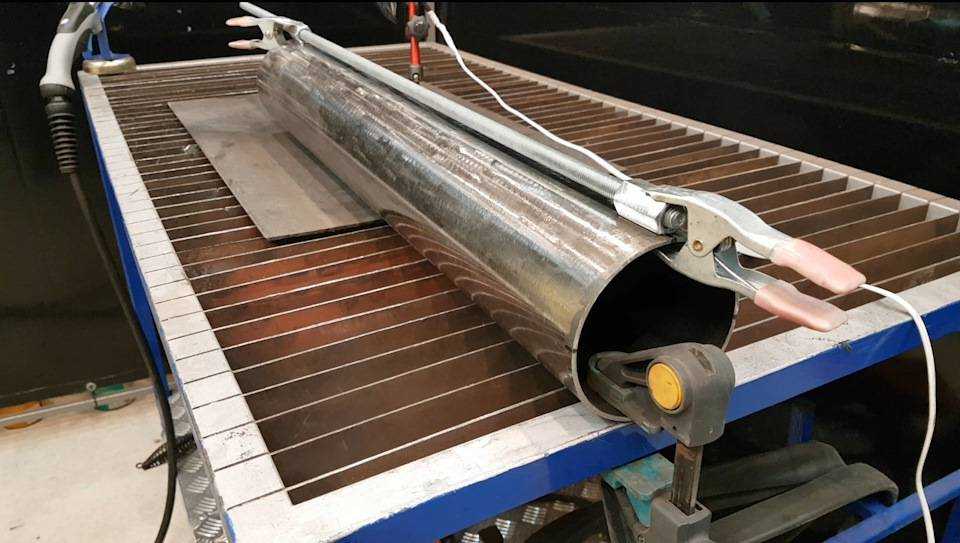

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

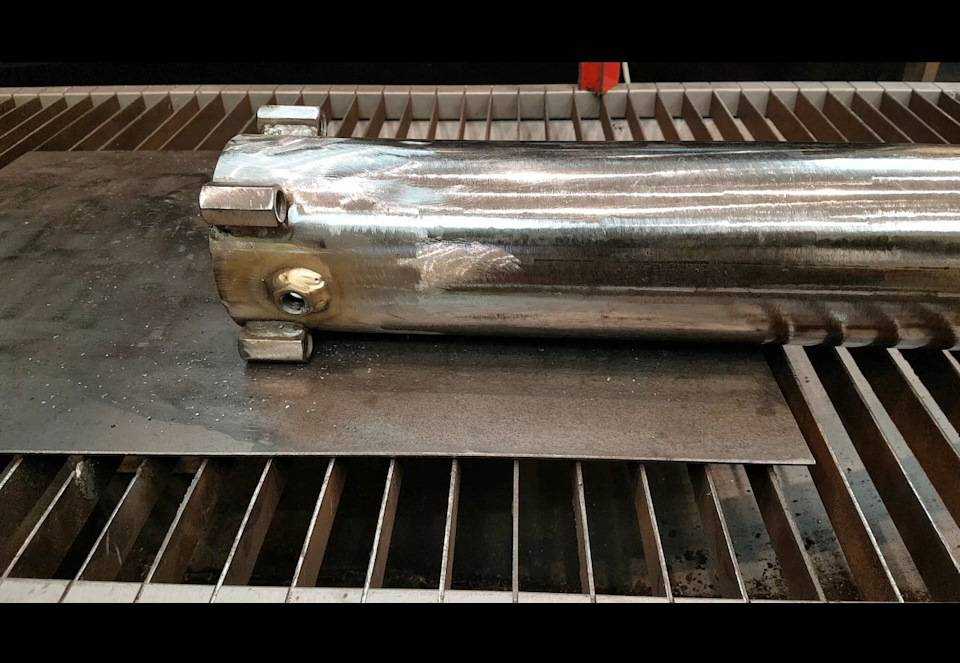

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

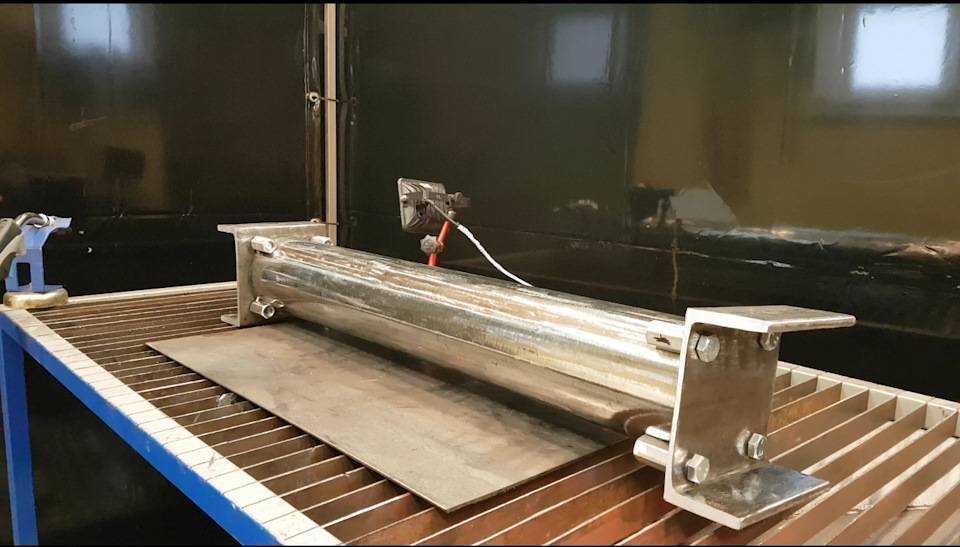

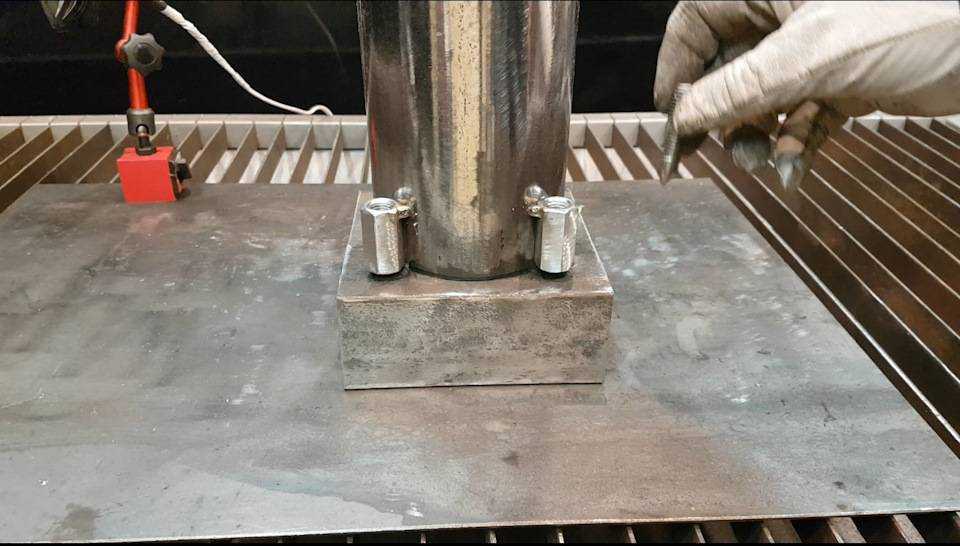

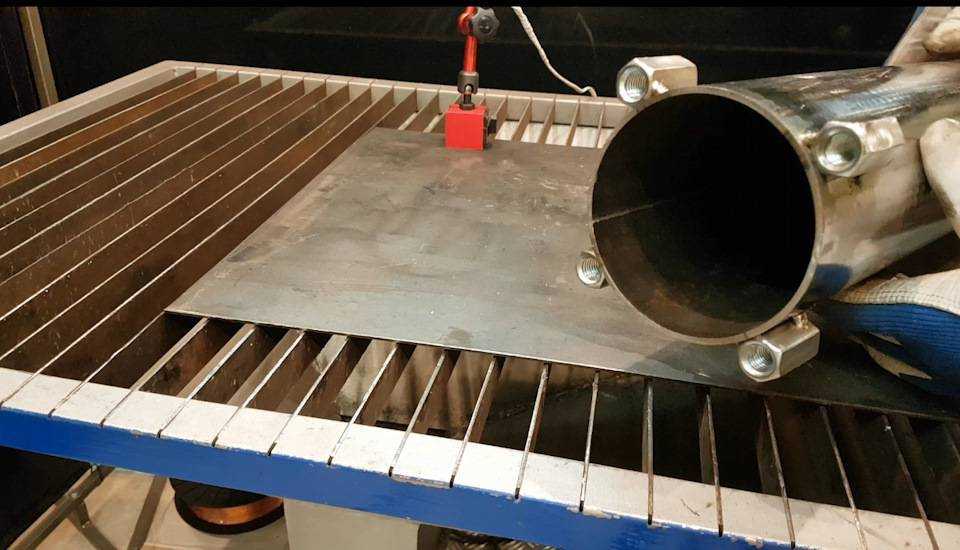

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

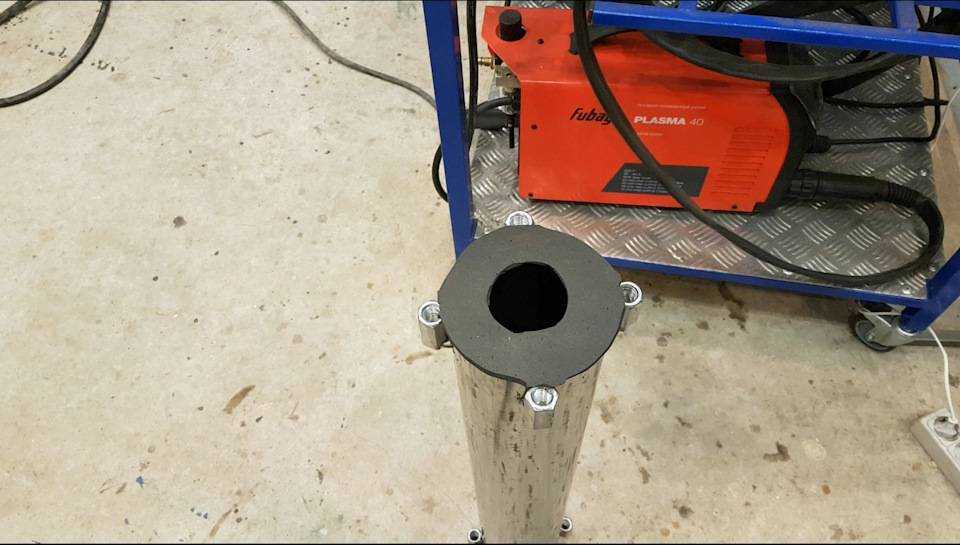

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

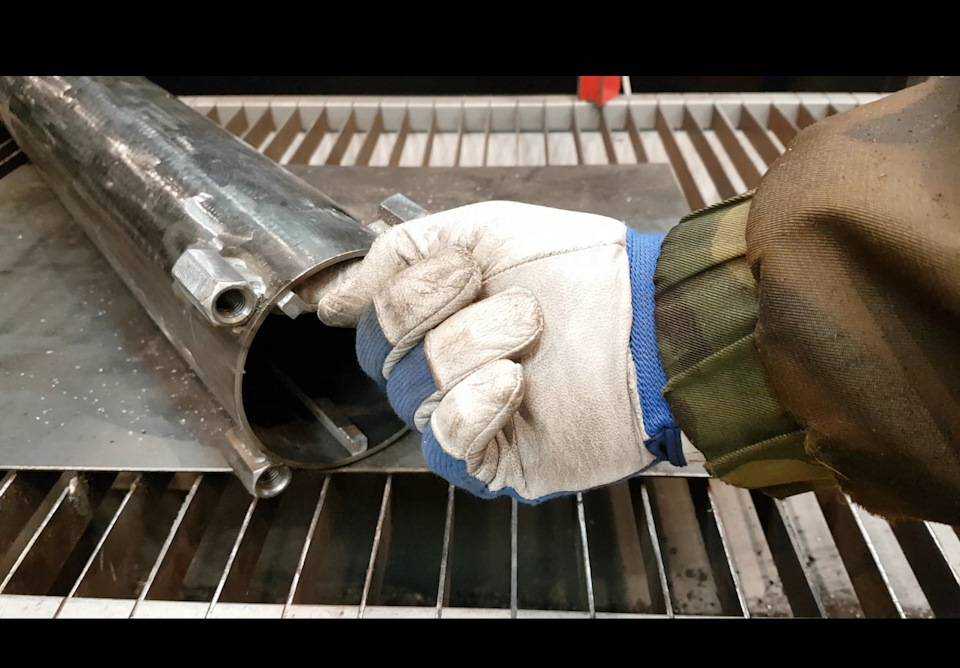

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

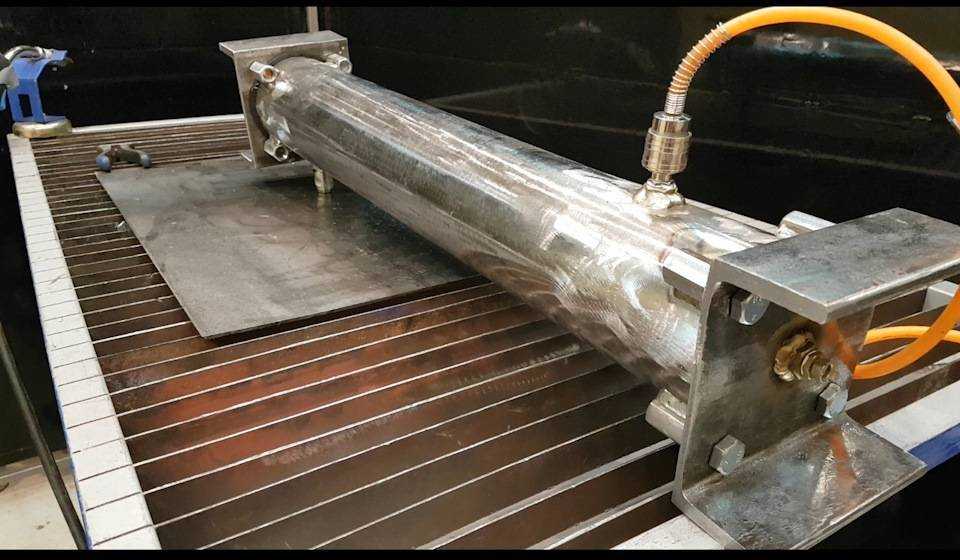

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

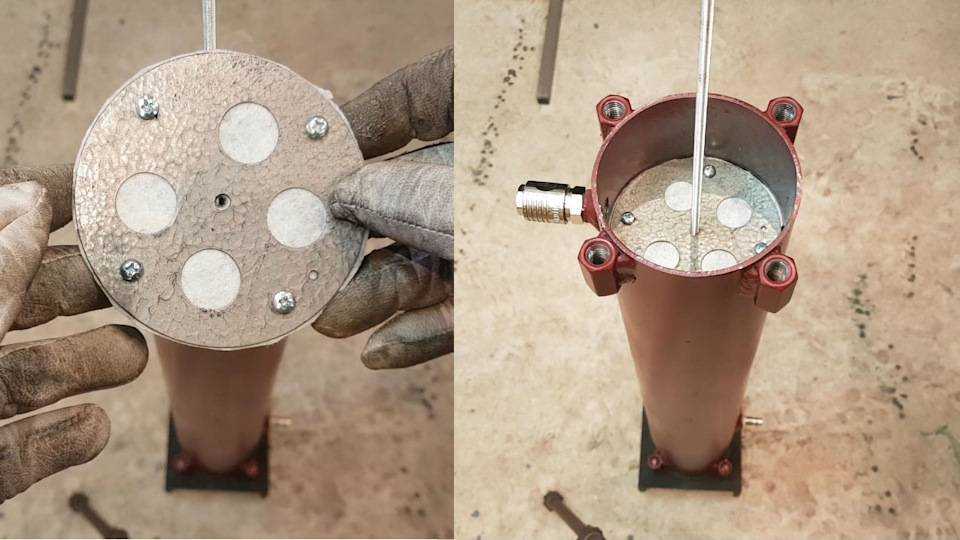

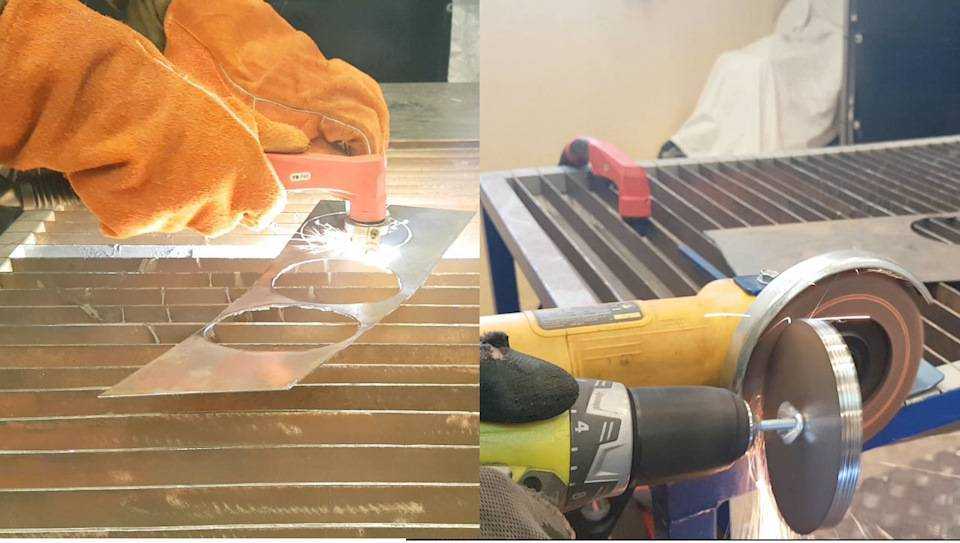

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

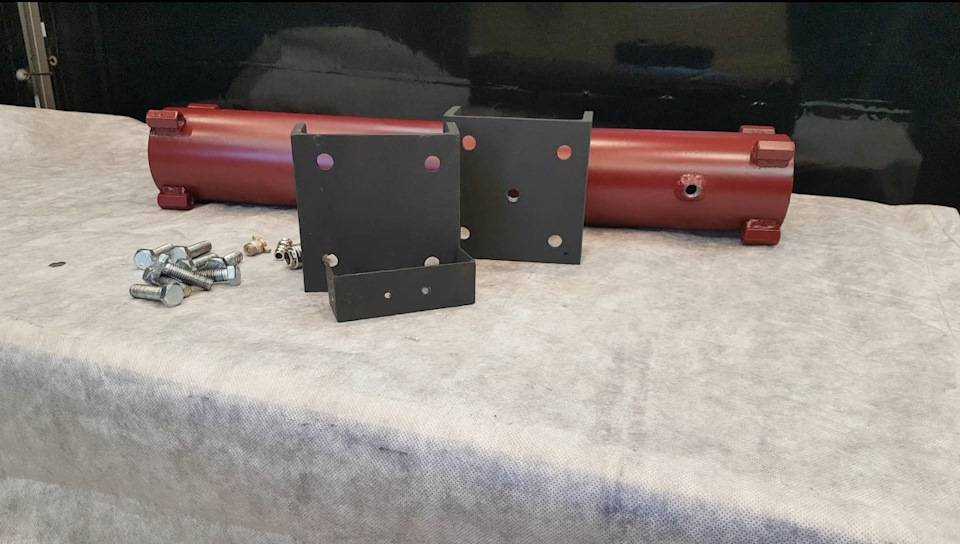

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

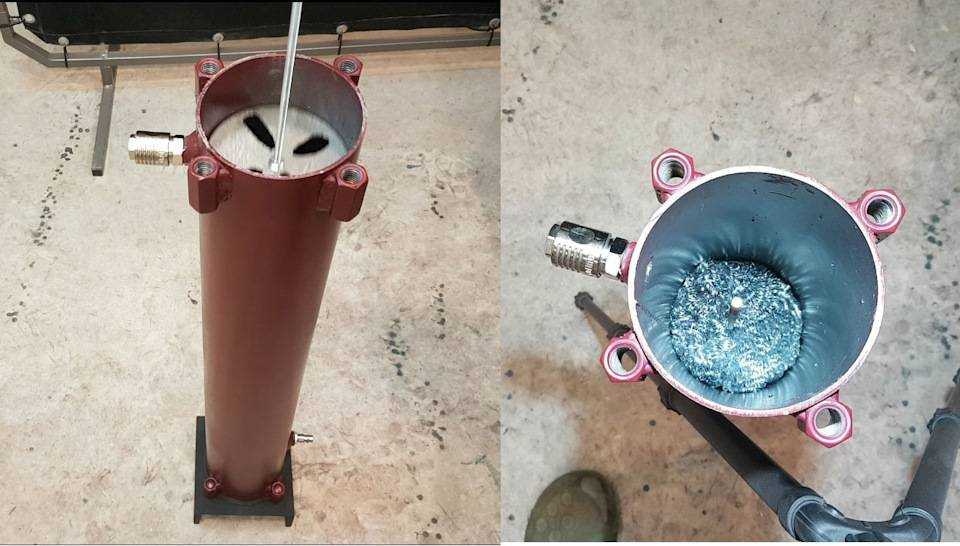

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

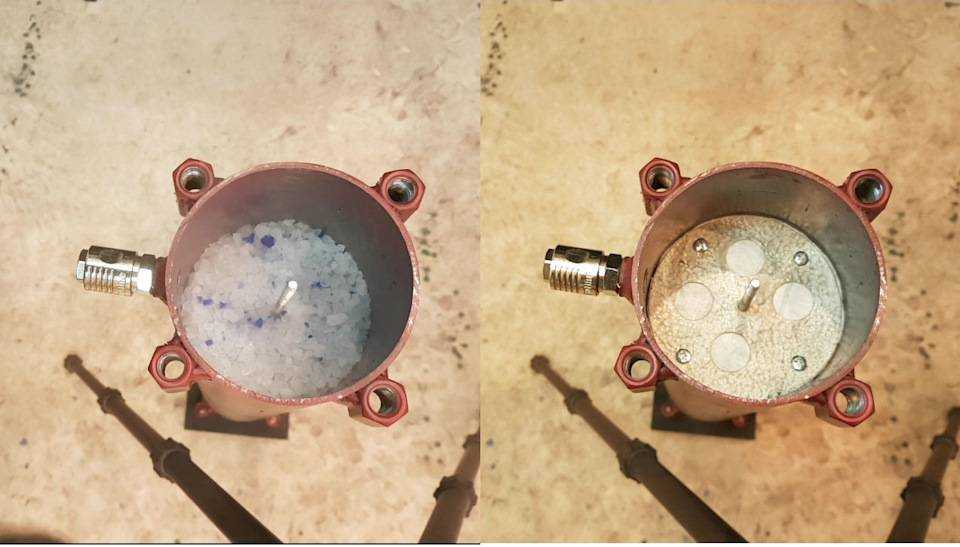

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

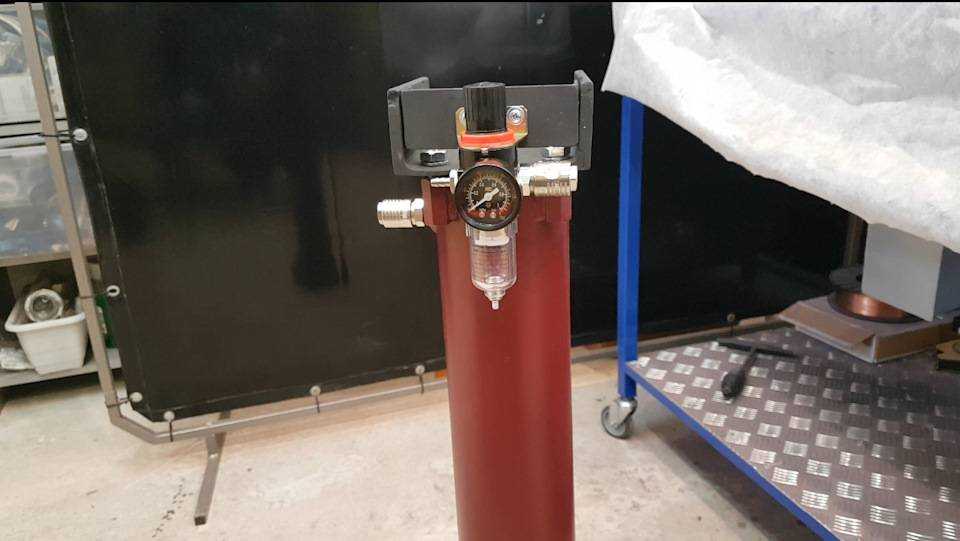

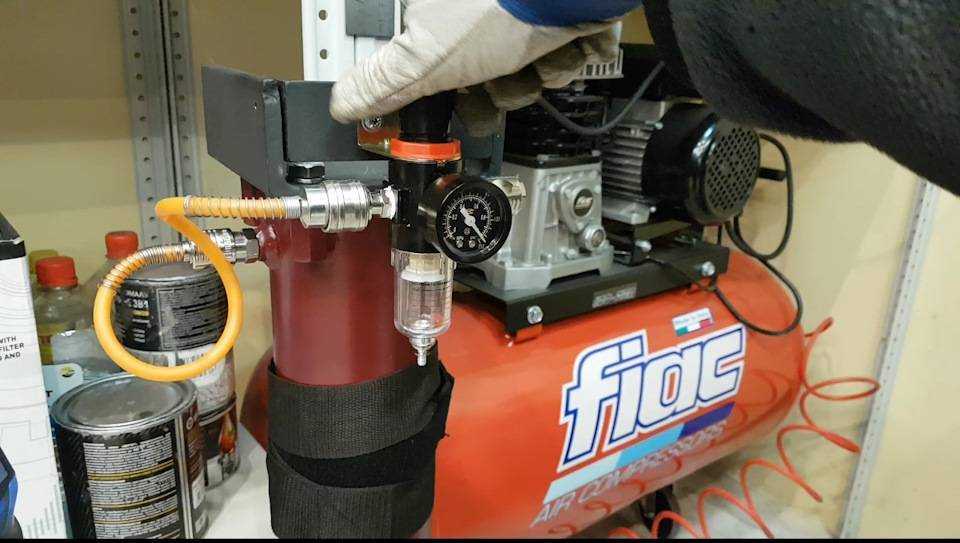

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

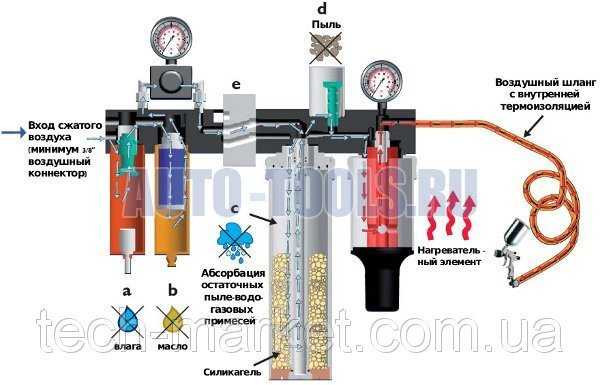

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

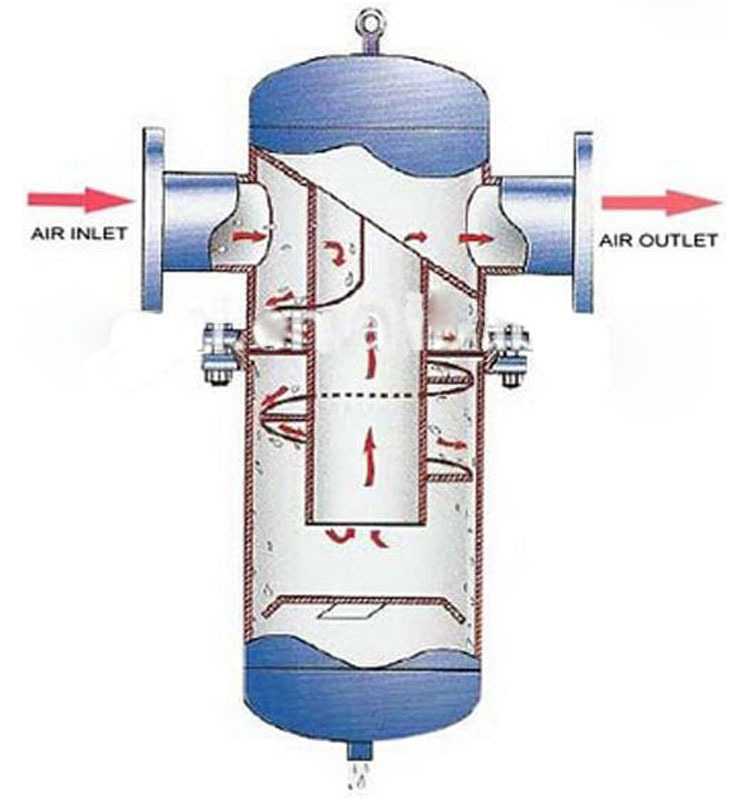

1. С использованием центробежных сил.
2. С применением веществ, адсорбирующих влагу.
3. Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Изготовление влагоотделителя своими руками

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

Принцип работы осушителя воздуха

Бытовые осушители воздуха для дома (или влагоудалители) способны не только удалить необходимое количество влаги из помещения, но и поддерживать оптимальную влажность. По принципу работы они бывают двух видов: конденсационные и адсорбционные осушители воздуха.

Адсорбционные осушители

В работе данных устройств используется возможность некоторых материалов (в данном случае – адсорбентов) впитывать влагу. Впоследствии данный материал необходимо высушить или заменить.

Запомните! Силикагель легко просушить в обычной духовке, достаточно поместить его на 1,5-2 часа при температуре 50-60°С.

Современный пример данного вида – адсорбционный осушитель с силикагелевым ротором. При вращении адсорбент перемешивается. Через большую часть диска воздух поступает в прибор, вода конденсируется, а высушенный и нагретый воздух выходит через меньшую часть (подсушивая силикагель) в помещение.

Адсорбционный осушитель: принцип действия

Достоинства адсорбционных осушителей:

1. Отсутствие шума.
2. Минимальные (или отсутствующие) энергозатраты.

Недостаток всего один – низкая эффективность в сравнении с конденсационным осушителем.

Конденсационные осушители

Более современный вид осушителей, способный максимально быстро добиться необходимых параметров микроклимата в квартире. Принцип его работы заключается в конденсации водяного пара на охлажденной поверхности испарителя. То есть воздух поступает в устройство, охлаждается до точки росы, пар конденсируется, а сухой воздух нагревается и возвращается в помещение.

Конденсационный осушитель: принцип действия

Как и в кондиционере в конденсационном осушителе воздух охлаждается при помощи циркулирующего хладагента. Однако в данном случае перегретый воздух не удаляется на улицу, а возвращается в помещение.

Достоинства конденсационных осушителей:

1. Высокая производительность.
2. Возможность быстрой просушки всего объема помещения.

Недостатки:

1. Высокий уровень шума (в сравнении с адсорбционными).
2. Возможен нагрев воздуха на 4-6°С, что некритично для большой комнаты, но может создать дискомфорт в маленькой.
3. Ремонт осушителя воздуха данного типа стоит немалых денег.

Как сделать бытовой осушитель воздуха для квартиры своими руками?

Если необходимо избавиться от излишней влажности в квартире, необязательно покупать специальное устройство, можно сделать его своими руками. Конденсационные являются сложными приборами, конструирование которых требует определенных навыков. Поэтому мы остановимся на простом адсорбционном устройстве.

Материалы:

1. Пластиковая бутылка объемом 1,5-2 л.
2. Скотч.
3. Адсорбент (идеальный вариант – силикагель).
4. Шило.
5. Марля.

Для начала необходимо поперек разрезать бутылку и проделать в донышке несколько отверстий (с помощью шила).

Важно! Отверстия нужны для поступления высушенного воздуха в комнату, поэтому не делайте их слишком маленькими. Далее оборачиваем марлей горлышко бутылки, заполняем эту часть силикагелем и опускаем в нижнюю часть, закрепляя скотчем

Рядом с устройством желательно поставить бытовой вентилятор (можно запитать его от компьютера), тогда процесс осушения будет идти интенсивней

Далее оборачиваем марлей горлышко бутылки, заполняем эту часть силикагелем и опускаем в нижнюю часть, закрепляя скотчем. Рядом с устройством желательно поставить бытовой вентилятор (можно запитать его от компьютера), тогда процесс осушения будет идти интенсивней.

Простой осушитель из бутылки своими руками

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Требования по установке

При установке влагоотделителей нужно соблюдать несколько простых правил, позволяющих добиться максимальной эффективности этого устройства.

1. Монтаж оборудования нужно проводить таким образом, чтобы добиться поступления в систему максимально холодного воздуха. Это позволит снизить уровень его влажности.
2. Периодически нужно проверять конструкцию, чтобы удостовериться, что воздух проходит сквозь осушитель под максимальным давлением.
3. Необходимо регулярно проводить техническое обслуживание влагоотделителя, своевременно удалять скопившуюся жидкость, менять наполнитель, загрязнившиеся фильтры, вышедшие из строя элементы.
4. Для сварки и герметизации стыков нужно использовать только качественные материалы.
5. Перед установкой штуцеры и трубки следует проверить, чтобы в них не было преград для проходящего воздуха.
6. Устройство должно быть установлено строго вертикально, а также надежно зафиксировано.
7. При установке нужно убедиться, что воздух будет двигаться в правильном направлении. Преимущество заводских устройств в том, что на них обычно обозначено стрелками, в какую сторону будет перемещаться воздушный поток.

Итак, влагомаслоотделитель – это устройство, устанавливаемое перед пневматическим инструментом для очистки струи сжатого воздуха, идущей от компрессора, от влаги, масла и инородных твердых частиц. Такое приспособление можно сделать своими руками или же приобрести в специализированных магазинах. Рекомендуется выбрать второй вариант, так как самодельные устройства менее эффективны и функциональны.

Виды осушителей воздуха для компрессоров

Холодильные

Принцип работы холодильного осушителя

Принцип действия таких осушителей заключается в принудительной конденсации влаги из сжатого воздуха в момент его охлаждения. Такие агрегаты являются лучшим вариантом в подобном оборудовании. Данные рефрижераторные системы осушки способны функционировать исключительно при положительной температуре воздуха окружающей среды.

Довольно часто холодильные осушители работают совместно с поршневыми компрессорами. Это связано с содержанием большого количества водяного пара в системе. Также в таких агрегатах присутствуют магистральные фильтры, производящие очистку от воды и маслянистых соединений. Они существенно увеличивают эффективность работы осушителей.

На рынке можно найти множество устройств, выпущенных разными производителями. Их цена начинает от 35000 рублей. Самыми популярными моделями называют представителей Abac Dry, Remeza, Kraftmann. Они характеризуются надежностью, функциональностью, оптимальной стоимостью.

Технические характеристики Kraftmann HD-150:

Производительность	2500 л/мин
Максимальное давление	14 бар
Уровень напряжения	220 В
Точка росы	+3°С
Габариты	420х345х740 мм
Вес	34 кг

Kraftmann HD-150

Адсорбционные

Преимущества адсорбционных осушителей воздуха

Осушители сжатого воздуха адсорбционного типа идеально подходят для оборудования, к которому предъявляются высокие требования по многим параметрам. К этой категории относятся станки по плазменной резке металлов. Принцип действия агрегата заключается в поглощении влаги и масляных частиц специальным материалом.

Адсорбционный осушитель состоит из двух резервуаров, которые работают по очереди. Условно его функционирование разделяется на два этапа. Сначала происходит осушение воздуха, после чего — регенерация адсорбента.

В стандартную комплектацию подобных устройств адсорбционного типа входят магистральные фильтры. Стоимость таких агрегатов начинается со 120000 рублей. Kraftmann ADN-150 – популярный адсорбционный осушитель.

Его технические параметры представлены в следующей таблице:

Производительность	2500 л/мин
Максимальное давление	10 бар
Уровень напряжения	220 В
Точка росы	-70°С
Габариты адсорбционного прибора	880х830х2100 мм
Вес	142 кг

Основное отличие подобных устройств адсорбционного типа от приборов предыдущего вида – присутствие поглощающих влагу веществ. В последних есть холодильный контур, где происходит снижение температуры горячего воздуха, после чего он выпадает в конденсат и выводится из системы. Агрегаты адсорбционного типа функционируют за счет присутствия специальных гранул, поглощающих влагу.

Осушитель воздуха Kraftmann ADN-150

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

• В качестве резервуара используется газовый баллон.
• Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
• Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
• В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
• Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
• Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
• В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
• На выходном конце устанавливается сетчатый фильтр.

Читать также: Ввод электрокабеля в дом под землей

Способ #2

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

• отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
• листовой металл (толщина 3 мм);
• металлическая сетка;
• огнетушитель б/у;
• крепежные детали.

• От трубы отрезается кусок с ровными краями по длине 50-55 см.
• С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
• Такой же разрез наносится диагонально с другой стороны трубы.
• На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
• Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
• Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
• Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
• Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
• На огнетушителе откручивается пробка.
• Отрезается горлышко и резьба на нем.
• Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
• Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
• Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
• Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
• Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

Большинство моделей кондиционеров (сплит-систем) имеют компрессионные блоки, направленные на регулировку уровня увлажнения воздуха. Но бывают ситуации, когда микроклимат в помещении имеет слишком высокие показатели влажности. В такой ситуации компрессионное оборудование необходимо обеспечивать дополнительным влагоотделителем.

Влагоотделитель для компрессора можно сделать своими руками из подручных средств

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

• В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
• Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Важные рекомендации, которые помогут сделать самодельный влагоотделитель для компрессора

На основе написанного выше вы можете предположить, что сделать надёжный масловлагоотделитель своими руками, — несложное дело, которое не займёт много времени и усилий. Это так. В то же время следует очень постараться, чтобы устройство получилось качественным и выполняло возложенные на него функции, иначе ЛКП вашей машины долго не проживёт. Для этого нужно придерживаться следующих рекомендаций:

• проверьте ваш агрегат на соответствие техническим характеристикам компрессора. Может получиться так, что ваш самодельный аппарат не сможет выдержать мощности краскопульта;
• используйте качественные материалы для сварки;
• проверьте штуцеры и патрубки на предмет беспроблемного прохождения через них воздушной смеси;
• применяйте качественные герметики и проведите тест на герметичность вашего изделия.

Предлагаем ознакомиться Как сделать вентиляцию на кухне своими руками схема монтаж

На первый взгляд кажется, что сделать влагоотделитель своими руками не составляет труда. Но если работа будет выполнена некачественно, то некоторая часть влаги попадёт в компрессор и окажет негативное влияние на качество покраски. Из самых важных практических советов можно назвать следующие:

1. Корпус агрегата должен быть герметичен и выдерживать высокое давление.
2. Для соединений патрубков нужно использовать качественную сварку или спайку.
3. Диаметр входящих и выходящих отверстий должен быть достаточен для беспрепятственного прохода воздуха.
4. Самодельный влагоотводитель должен соответствовать все требованиям компрессорной установки по давлению, мощности и эффективности.

Критерии выбора

При выборе влагомаслоотделителя необходимо учитывать, для какой техники он приобретается – для грузовых автомобилей Камаз, МАЗ или других марок, техники для покраски, пескоструев и т.д.

Например, для пневматических пистолетов, используемых в покраске, нет необходимости покупать фильтр, пропускающий большое количество жидкости в течение минуты. Рекомендуется рассмотреть устройства с фильтрами тонкой очистки. Тогда как для производственных нужд высокая степень очищения не требуется, но есть необходимость в большой пропускной способности.

Приобрести хороший и надежный влагомаслоотделитель можно как в специализированном магазине, так и на Интернет-ресурсах, например, на Aliexpress. В нижеприведенном ТОПе представлены лучшие модели, собранные по отзывам покупателей и обзорам экспертов.

Wester 816-002

Это устройство для очистки воздуха от примесей, масла и воды, а также для регулировки давления и поддержания выбранного уровня. С ним в комплекте поставляются: влагомаслоотделитель, редуктор с манометром и лубрикатор. Внутренний диаметр входного и выходного отверстий – 1/4, рабочее давление – 10 атмосфер. Прибор предназначен для краскопультов или иного пневматического инструмента.

Wester 816-002 на Яндекс Маркете

Блок подготовки воздуха 1/2 4500 л/мин

В комплект данного блока подготовки сжатого воздуха входит влагомаслоотделитель, регулятор давления и лубрикатор. Устройство позволяет очистить, осушить, смазать маслом воздух и отрегулировать его давление перед тем, как подать в пневматический инструмент после компрессора. Его характеристики:

• алюминиевый корпус, вес – 980 г;
• внутренняя резьба отверстия для входа и выхода воздуха – ½;
• пропускная способность – до 4500 литров жидкости в минуту;
• рабочий температурный диапазон — от пяти до шестидесяти градусов;
• слив жидкости — автоматический за счет установленного клапана;
• интенсивность подачи масла – регулируется;
• объем корпуса – 40 мл;
• объем корпуса лубрикатора – 75 мл.

Блок подготовки воздуха 1/2 4500 л/мин на Яндекс Маркете

Licota PAP-C207B

Это трехуровневый фильтр-маслоотделитель тонкой очистки с внутренней резьбой 3/8. В устройстве установлены три разных фильтра, степень очистки которых составляет 5, 0,3 и 0,01 микрон, благодаря чему воздушный поток очищается от жидкостей на 99,9%. Его преимущества:

• в центральном модуле установлена шкала-индикатор, окрашивающаяся в красный цвет, когда необходимо заменить фильтрующий элемент;
• гранулы, входящие в состав третьего модуля, окрашиваются в розовый цвет, если требуется их замена;
• конденсат сливается автоматически за счет специального клапана;
• конструкция идет в комплекте с регулятором давления и манометром;
• устройство способно пропустить до трех тысяч литров воды в минуту, его емкость – 80 см 2 ;
• максимально допустимое давление – 17,5 кг на один см 2 .

Licota PAP-C207B на Яндекс Маркете
