Как поменять термопару?
Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.
Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.
Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.
Система контроля газового котла имеет в составе электромагнитный клапан и термопару.
Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.
- С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
- Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
- Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
- После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.
Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.
Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.
После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.
Регулирование пламени в конфорках плиты
Отладить нормальную работу конфорки необходимо в случаях, когда пламя теряет свою эффективность и качества. Настройкой газовой плиты также должен заниматься специалист. Но понимание алгоритма этого процесса будет полезным для любого пользователя.
Для начала стоит уяснить, как выглядит правильно горящее пламя плиты. Огонь должен быть голубого цвета. Интенсивное ярко-голубое свечение – верный признак того, что плита работает корректно и не нуждается в отладке. Желтое, оранжевое или красное пламя свидетельствует о неправильном составе горючей смеси. В этом случае явно не хватает воздуха, его приток необходимо увеличить.
Искры и отрыв пламени – еще один признак недостаточного количества воздуха в горюче смеси для конфорки. Коррекция состава проходит путем работы со специальным винтом
Для изменения газо-воздушной смеси, поступающей в конфорку, необходимо отрегулировать работу воздушных заслонок, которые обычно находятся возле каждой горелки.
Непосредственная настройка проходит так:
- после отключения плиты от газовой системы необходимо получить доступ к регулировочным механизмам под специальной перегородкой или в ручке-регуляторе газа;
- плита вновь подключается к магистрали, осуществляется поочередная подача газа к каждой конфорке;
- объем воздуха, поступающего в смеситель, корректируется с помощью поворота специального винта;
- как только пламя в каждой конфорке приобретает правильный цвет, можно вновь отключать плиту, проводить ее обратную сборку и подсоединение к магистрали.
При настройке плиты может потребоваться работа с клапаном контроля газа и его термопарой. Если пламя регулярно гаснет при минимальном уровне подачи топлива, возможно, проблема таится именно в газ-контроле. Принцип работы этой опции базируется на специальном датчике, который реагирует на энергию, выделяющуюся в процессе горения. Если пламя неожиданно угасает, сенсор термопары остывает, что служит сигналом к прекращению подачи газа.
Простая работа маленького датчика может предотвратить ужасные последствия. Поэтому рабочую поверхность плиты и ее детали необходимо поддерживать в чистоте
Однако окислительные процессы и снижение чувствительности датчика из-за попадания жидкостей или образования налета из пищевых отложений могут спровоцировать некорректное перекрытие газа вне аварийной ситуации. Поэтому и плиту, и этот блок стоит поддерживать в чистоте, при необходимости вызывать мастера для зачистки.
Если же вы столкнулись с непривычно шумной работой конфорки, рекомендуем выяснить причину шума конфорки и способами устранения.
Газ-контроль в современных газовых плитах: как это работает? 30.01.2020
При эксплуатации варочной панели важна безопасность. В особенности это утверждение касается газовой плиты. Утечки могут привести к пожароопасным ситуациям, поэтому производители заботятся о страховке. Многие модели оснащены защитным механизмом, который называется газ-контроль. Сегодня мы расскажем о том, как система контроля помогает избежать несчастных случаев и что делать при её неисправности. Читатели, которые посчитают, что доводы о необходимости функции недостаточно весомые, найдут информацию об отключении системы в конце статьи.
1. Что такое газ-контроль?
Газ-контроль — это технология, которая позволяет исключить утечку газа. Механизм с датчиком отключает подачу «голубого» топлива всякий раз, когда огонь в горелке тухнет. Время отмены подачи топлива варьируется в зависимости от модели и производителя и обычно составляет порядка пяти секунд.
С такой системой Вы можете быть спокойны. Если конфорку зальет выкипевшая вода, убежавшее молоко или задует ветром — во всех этих ситуациях технология будет оберегать вас и ваше имущество. Функция газ-контроль делает эксплуатацию безопаснее. Нет нужды находиться на кухне во время готовки. Хозяева могут пользоваться техникой без волнений об утечках и сопутствующем ущербе.
2. Принцип действия газ-контроля.
Основу данного механизма составляют две детали:
— Термопара — перекрывается подача газа при остывании самой термопары; — Клапан — отключает подачу газа при возникновении опасности. Он закрывается по истечении пяти секунд после непреднамеренного тушения газовой горелки.
Электромагнитный клапан начинает пропускать топливо всякий раз после включения плиты. Он должен получать постоянный сигнал, в противном случае он закрывается. За передачу сигнала отвечает термопара. Она нагревается от пламени, намагничивает клапан и держит его открытым. Если же пламя тухнет, термопара моментально остывает, электричество пропадает — и клапан больше не может получать сигнал, поэтому сразу же перекрывает подачу топлива.
3. Причины и признаки поломки.
Производители принимают ряд мер, чтобы сделать невозможным использование газовой плиты с вышедшим из строя газ-контролем. Если одна из деталей механизма сломается или износится, конфорка будет постоянно выключаться.
Если в Вашей плите прекратилась подача газа, это главный признак того, что неисправен газ-контроль конфорок. Симптомов может быть несколько: конфорка может тухнуть при готовке или сразу после отпускания ручки, также может увеличиться время включения.
Наиболее вероятная причина — износилась термопара или вышел из строя электромагнитный клапан. Это ключевые детали в работе системы прекращения подачи газа. Если одна из комплектующих не работает, нужно заменить ее, чтобы механизм снова начал функционировать.
Починкой механизма газ-контроля и других неисправностей плиты должен заниматься только сотрудник сервисной компании. Техника с неработающим газ-контролям опасна для окружающих. Как только Вы обнаружите проблемы в работе конфорке, обращайтесь за помощью к специалистам.
Перейти к выбору новой газовой плиты!
Как устроен и как работает газконтроль?
Рассмотрим на примере крана газовой плиты.
Газовый кран3. Гайка фиксирующая магнитный клапан14.Корпус газового крана10.Шток газового крана.
термопара
электромагнитный клапан5-шток 6-пружина
Рис.1

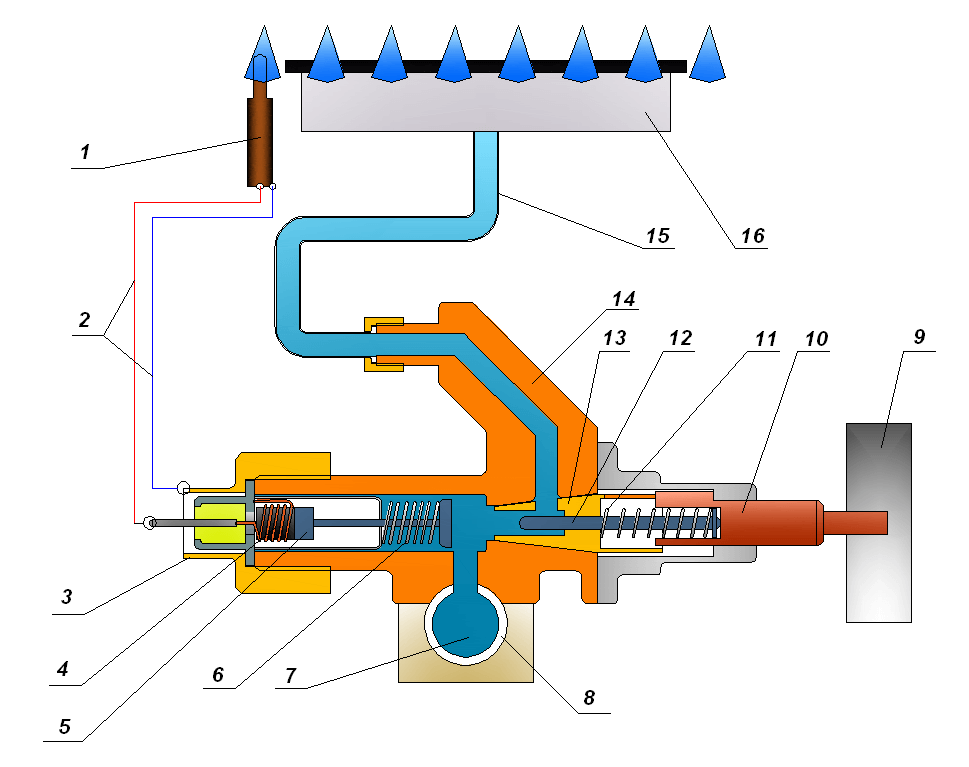

На рисунке 1 показан работающий газовый кран. Газ (7 (показан голубым цветом)) из коллектора (8) через канал в корпусе крана (14), пробку крана (13) и газоподводящую трубку (15) попадает в горелку (16) где происходит его сгорание. Термопара (1) находится в области пламени и нагреваясь вырабатывает электрический ток. Через проводники (2) электрический ток передается на катушку (4) электромагнитного клапана. Шток электромагнитного клапана (5) преодолевая усилие пружины (6) под действием электромагнитных сил удерживается в таком положении (примагничен к катушке (4)). Доступ газа к горелке свободен.
Что произойдет, если пламя погаснет?
Рис.2

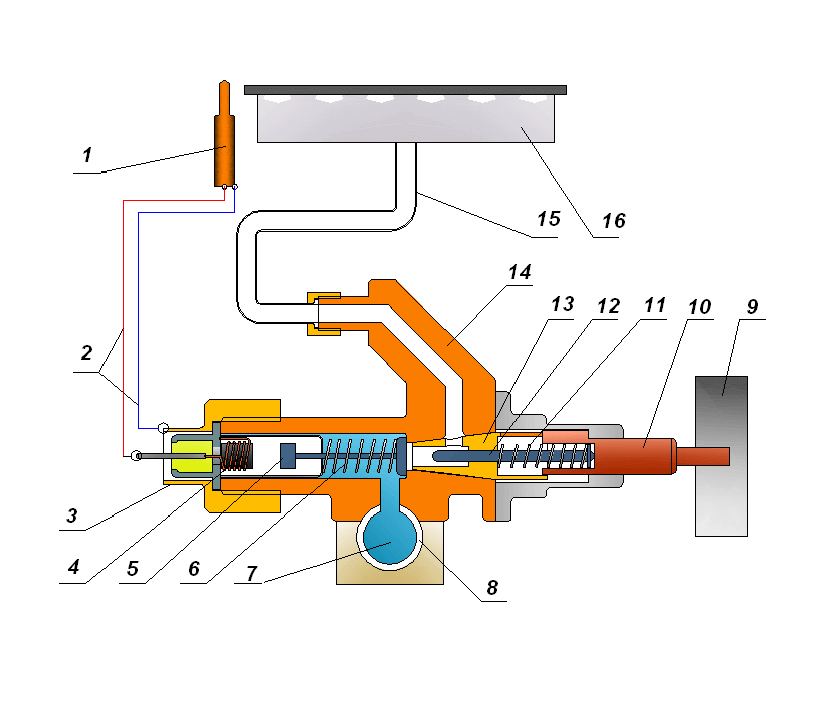

В течении небольшого промежутка времени термопара (1) остынет и перестанет вырабатывать электрический ток. Электромагнит (4) перестанет удерживать шток клапана (5) и шток под действием пружины (6) перекроет доступ газа (7) к горелке (16). Срабатывание электромагнитного клапана сопровождается характерным щелчком. Вы можете услышать его через несколько секунд (от 3 до 30) после выключения конфорки. Даже если ручка управления конфоркой (9) останется в открытом состоянии, то газ все равно не попадет в конфорку (16).
Как происходит начальный поджиг газовой горелки?
Рис.3

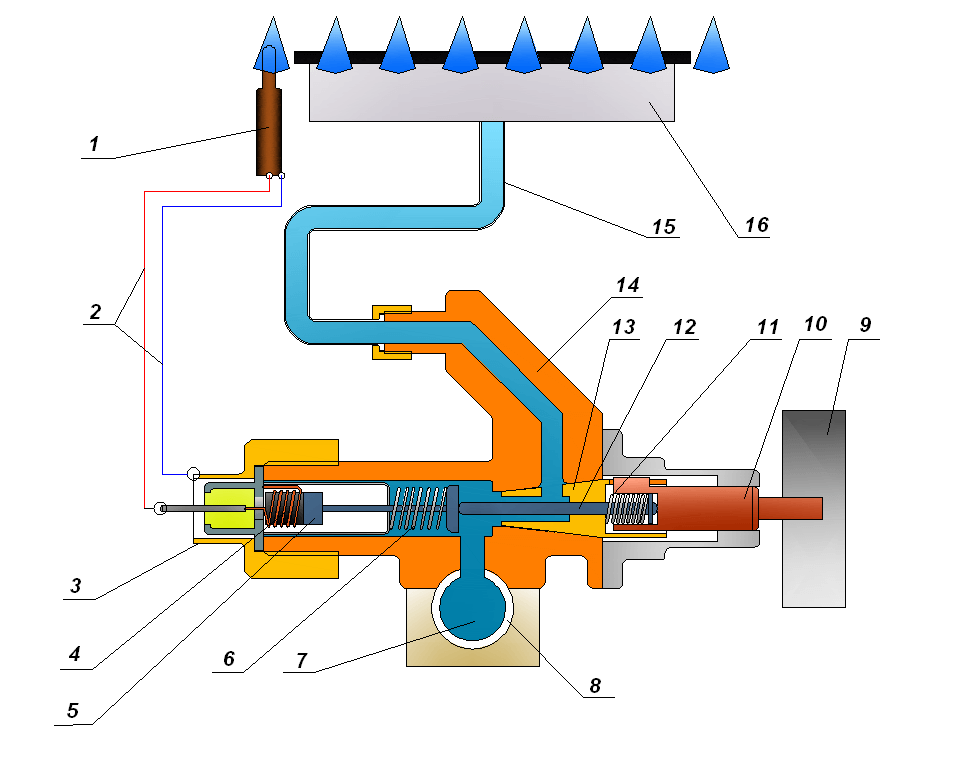

Чтобы активировать систему газконтроля необходимо повернуть ручку управления (9) в положение «открыто» и нажать на нее. Ручка воздействует на шток крана (10), который, в свою очередь, преодолевая усилие пружины (11), воздействует на толкатель (12) пробки крана (13). Толкатель (12) перемещает шток электромагнитного клапана (5) до соприкосновения с электромагнитом (4). Чтобы электромагнит (4) начал удерживать шток (5) нужно удерживать ручку управления (9) в нажатом состоянии некоторое время. Это нужно для того, чтобы после воспламенения газовоздушной смеси термопара (1) нагрелась и начала вырабатывать электрический ток для активации электромагнита (4), который надежно будет удерживать шток (5).Если ручку отпустить рано, то система под действием пружин (6) и (11) вернется к состоянию показанному на рисунке 2.
Как выполнить отключение газ контроля?
Газ контроль является безопасной системой, но в некоторых случаях приходится долго удерживать ручку, поэтому эксплуатация становится неудобной, например, сложно поджигать духовку. В таких случаях функцию можно отключить, для этого прибегают к помощи специалистов, так как самостоятельная разборка приведет к перебоям в работе прибора. Также можно отрегулировать систему для духового шкафа, это также делает специалист, и ставит отметку в документах на плиту. В некоторых случаях термопара может не работать из-за загрязнения, вначале необходимо снять панель и осмотреть устройство, вымыть его по надобности, если причина другая, то вызывают специалистов. Чтобы отключить газ контроль, необходимо выполнить ряд действий.
- Поступление газа на плиту отключают, то есть перекрывают кран.
- На топливной трубе нужно найти систему контроля газа.
- Термопары отсоединяют от клапана, на который идет сигнал.
- Клапан нужно вытащить, при этом подача топлива не будет перекрываться.
- Затем выкручивается пружина, которая отвечает за поступление и перекрытие газа, после этого собирают устройство обратно.
Когда уберется пружина, не будет ограничения в подачи топлива, то есть клапан не будет перекрывать кран независимо от сигнала. Необходимо помнить, что если есть неуверенность в выполнении работы, лучше прибегнуть к помощи специалистов.
Как работает газ контроль в газовых плитах?
Итак, что такое газ контроль в газовой плите? Это дополнительная функция, которая позволяет повысить безопасность и удобство эксплуатации кухонного прибора. Оно предполагает, что если пламя по какой-либо независящей от пользователя причина погасает (к примеру, при сильном порыве ветра), то подача газа сразу же прекращается.
Газ-контроль представляет собой уникальную систему для предотвращения утечки газа, предупреждения пожаро- и взрывобезопасности устройства, а также распространения опасного вещества и летальных исходов. Именно поэтому сегодня многие модели даже в низком и среднем ценовом диапазоне оснащаются этой полезной в быту опцией.
Работает система благодаря наличию нескольких встроенных датчиков. Каждая конфорка прибора оснащена горелкой с клапаном. При нагревании от огня клапан открывает кран, которые позволяет подавать газ. При случайном затухании огня клапан спустя некоторое время остывает, что приводит к закрытию клапана.
Именно этот принцип объясняет как работает газ контроль в газовых плитах. Аналогичный механизм реализован не только на конфорках устройства, но также в духовом шкафу. Владельцам такой техники можно не волноваться за обед, оставленный без присмотра, поскольку в любом случае (при затухании огня или его заливе), сработает автоматическая система и отключит подачу.
Технически этот механизм имеет простую схему реализации. Тремя самыми главными его элементами являются:
- Термопара;
- Провод из сплава металлов;
- Электро-магнитный клапан.
Термопара представлена в виде пары проволок, изготовленных из двух разных металлов, которые сплавлены и объединены между собой на одном конце специфическим образом благодаря чему образуется небольшой круглый шарик с ровными краями. При его нагревании на другом конце проволочки образуется стабильный, но несильный электросигнал.
При передаче этого сигнала на электромагнитный клапан он открывается или, наоборот, перекрывается. Для быстрого нагрева термопара располагается на границе пламени конфорки, поэтому способна нагреваться спустя несколько секунд после включения прибора.
Возможные неисправности, при которых не работает конфорка плиты
Мастера «РемБытТех» отремонтировали более 2500(!) газовых плит, у которых не зажигалась конфорка. По нашему опыту поломка связана либо с подачей газа, либо с неисправностью системы электроподжига. Наиболее частые неисправности собраны в таблицы. Эта информация поможет вам самостоятельно провести диагностику плиты и узнать примерную стоимость ремонта конфорки.
Поломки, связанные с подачей газа к горелке
Газ к конфорке не идёт или по каким-то причинам перекрывается системой газ-контроль.
| Признаки | Поломка | Ремонт или замена |
| Конфорка газовой плиты загорается и сразу гаснет после отпускания ручки. | Неисправность в системе газ-контроля. Вышла из строя термопара с датчиком пламени или электромагнитный клапан. Из-за этого плита перекрывает газ, и пламя тухнет. |
Необходима замена термопары, электромагнитного клапана или всей системы газ-контроля в сборе. |
| Датчик температуры газ-контроля плохо попадает в пламя. Такое происходит, если вы самостоятельно меняли термопару или чистили горелку конфорки и задели датчик. | Требуется регулировка датчика термопары газ-контроля. | |
| Конфорка плохо горит, стала тухнуть при отпускании ручки или перестала зажигаться совсем. | Произошло засорение форсунки сопла горелки. Из-за загрязнения пищевыми остатками газ плохо поступает в конфорку через отверстие, как следствие – пламя слабое. Датчик газ-контроля не фиксирует нагрев и перекрывает подачу газа.
При сильном засорении сопла конфорка может не зажигаться. |
Нужно провести чистку или замену форсунки. |
|
Ручка включения конфорки плохо проворачивается, конфорка не загорается. |
Заклинило газовый кран, и ручку горелки не получается повернуть на максимум. Обычно проблема возникает из-за попадания мелких частиц (сор, нагар) в механизм крана или высыхания смазки. |
Требуется разборка газового крана, прочистка и смазка. В исключительных случаях выполняется его замена. |
|
Все горелки плиты не загораются или зажигаются, но горят плохо и гаснут. |
Переход на газ более низкого давления. Например, при переходе на газ из баллонов. | Необходимо заменить форсунки горелок на другие, рассчитанные на более низкое давление (у них более широкое соплом жиклёра). |
Неисправности, связанные с отсутствием элекроподжига у конфорки
При неполадках автоподжига, горелка будет загораться от спички, но не включаться в автоматическом режиме.
| Признаки | Поломка | Ремонт или замена |
|
Конфорка газовой плиты плохо зажигается автоподжигом или не поджигается вовсе. Если зажечь спичкой, то все работает штатно. Искра электроподжига на неработающей горелке слабая, бьёт в сторону или отсутствует совсем. |
Неисправность свечи электроподжига (разрядника). Мастера «РемБытТех» сталкивались с четырьмя видами неполадок свечи горелки:
|
Требуется проверить свечу:
|
|
Ни одна из конфорок плиты или панели не работает. Искры нет на всех горелках или она слабая и с желтым окрасом. |
Поломка блока автоподжига, отвечающего за генерацию искры. |
Нужно заменить блока электроподжига. |
|
При включении горелки нет искры, но при поджиге спичкой конфорка загорается. |
Неисправность кнопки поджига. Кнопка выходит из строя из-за окисления контактов (при попадании в них влаги, мелкого мусора) или механического повреждения. |
В случае, если контакты кнопки окислились – их зачищают. При механических повреждениях производится замена кнопки. |
| Искры нет на всех конфорках, но с помощью спички газовая плита или панель зажигается нормально. | Обрыв проводки к блоку электроподжига. Характерен для частных домов, где проводку перегрызают грызуны-вредители (мыши, крысы). | Требуется восстановление проводки. |
Диагностика газ-контроля: ищем неисправности (а потом и ремонт)
При должном опыте по диагностике и ремонту газовых печей можно восстановить газ-контроль самостоятельно, однако если службой будут замечены шаги вскрытия системы, то можно нарваться на штраф. Если внешних повреждений не видно:
- Перекройте подачу газа.
- Открутите заднюю крышку печи.
- Рассоедините элементы системы.
- Почистите элементы системы щеткой с использованием обычного моющего средства и тщательно просушите.
Если процедура не помогла, вероятно, причина поломки – износ деталей.
Однако, базовую диагностику газ-контроля и даже некоторый ремонт можно провести вообще не лазя в газовый контур и ничего не разгерметизируя, поэтому не стоит сразу паниковать и ставить на всём этом крест! В моей ситуации, о которой я расскажу в процессе, всё оказалось вообще настолько лайтово, что и покупать ничего не пришлось – лишь поработать плоскогубцами.

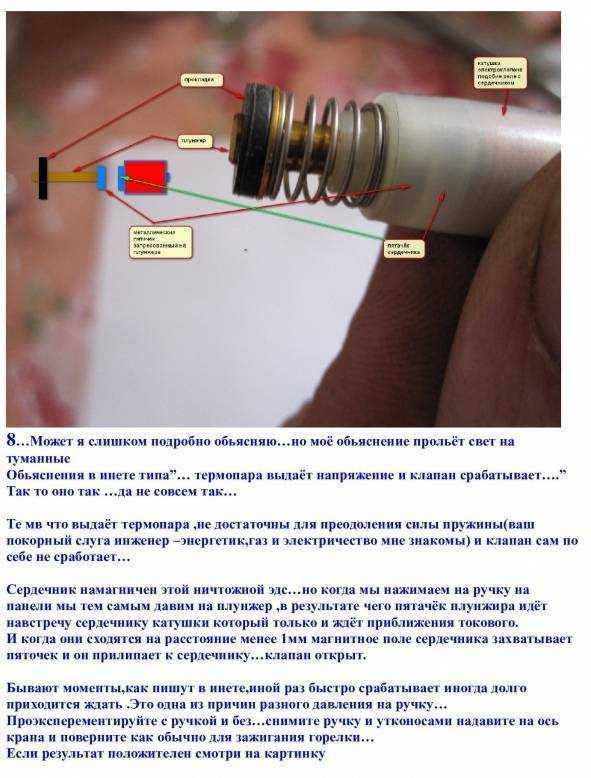

Нет, это я не широкоугольник купил и так фотку обрезал, это я 2 в одну склеил как панораму! Как видите, сам стол я зафиксировал снятыми конфорками, а по бокам подложил ключи, чтобы в случае срыва и падения крышки она не отхреначила мне нафиг пальцы (тяжеленная же!). Вам я советую тоже что-нибудь такое замутить, дабы не рисковать!
Это и есть цилиндр газ-контроля, в котором стоит электромагнитный клапан. Как видите, сзади к нему присоединены 2 термопары:
- Левая (на фото снизу) – идёт к нижней горелке духовки.
- Правая (на фото сверху) – идёт к верхней горелке.
один щуп на саму медную оболочку, другой – на кончик, который должен входить в цилиндр. Должно быть около 30 милливольт. Сразу скажу, что если будете прозванивать эти два контакта когда термопара холодная – они будут звониться, как будто закорочены! Я сначала голову ломал, как же оно будет работать, если там короткое… А потом решил обратится с этим вопросом к нашей старой знакомой, и знаете, что она ответила?
Если напряжение есть – печальбеда, надо отрубать газ, раскручивать цилиндр и менять внутри клапан. В принципе, это не сложно – если вы загуглите модель клапана на свою духовку – можете сначала купить а потом поменять, или вызвать газовика, чтобы он поменял, или найти газовика с клапаном, тогда вообще всё просто.
Если напряжения нет вообще – ещё раз перепроверьте контакт щупа с термопарой, может там медь окислилась или что-то ещё. Если всё никак, и напряжения нет вообще – меняйте термопару. Тут уже не обязательно искать прям именно под вашу плиту. Главное, чтобы подходила по креплению в цилиндр, а к горелке уж как-нибудь присобачите! Как вариант – можно под нужную резьбу поискать термопару на Алиэкспресс – вот ссылка на универсальные 30мВ термопары.
Если напряжение есть, но какое-то маленькое (у меня было 7 милливольт) – термопара, скорее всего, рабочая, но её надо попробовать придвинуть ближе к огню: может помочь. Похожая тема бывает со свечами в дизельных моторах: они начинают греть не у кончика, а чуть дальше. Сам не видел, но слышал краем уха. Если у вас есть паяльный фен или строительный – ну, который может градусов 400 лупануть хотя-бы, можете вместо танцев с
бубном
горелкой прогревать на тестах термопару феном. Я ставил на своём максимальные 480 градусов, грел кончик – те же самые 7 милливольт. Попробовал подуть с торца – вот тогда напруга и попёрла!
Проверяю – работает! Ураааа, я мужик, починил газ контроль! И вот, Пасха, нагрянули к нам гости и пришло время моей любимой запечь в духовке курочку в пакете (лаги на второе). Проходит минут 15… Андрееееееей! Газ потух! Я в шоке, чо за дела, почему не работает? Зажигаем опять, схватывает, держит – мистика.
За и против системы
Как и каждая технология, система имеет свои плюсы и минусы. Несомненно, главное достоинство режима – существенное повышение безопасности, из-за которой каждый 4-й человек вовсе боится покупать газовую плиту. Также система создает своеобразную защиту от детей.
Из недостатков можно отметить повышенную цену за дополнительную функцию. Но основной минус системы – долгий розжиг конфорки. Причина заключается в том, что при автоматическом включении, датчик должен разогреться до определенной температуры для открытия пропускного газового клапана. У каждой фирмы производителя печей время на розжиг отличается, но в среднем это занимает 15–20 секунд. Такой нюанс не влияет на качество работы печи, но существенно отнимает ваше время.
Как определить поломку?
Обычно, если речь идет о поломке газ-контроля, это становится сразу очевидно, поскольку варочная поверхность просто не будет работать. В этом случае чаще всего говорят о поломке термопары. А вышедшая из строя термопара считается потенциально опасной поломкой, поэтому нуждается в незамедлительном ремонте.
p, blockquote 22,0,0,0,0 —>
Но есть еще ряд не столь очевидных признаков, которые помогут определить проблему. К ним относят:
p, blockquote 23,0,0,0,0 —>
- огонь тухнет без причины во время готовки;
- огонь тухнет после опускания ручки;
- огонь загорается спустя большой временной интервал после включения плиты;
- при задувании пламени газ все еще идет;
- газ-контроль духовки отключает пламя во время работы;
- духовка не включается;
- другие сбои или неполадки в работе механизма.
