Как сделать кофемолку своими руками

Назначение и устройство кофемолки

Независимо от того, какая выбрана кофемолка для дома – механическая или электрическая, предназначение у нее будет одно: молоть кофейные зерна, чтобы в дальнейшем заварить вкусный, ароматный кофе. Кроме основного использования прибора люди применяют его и для других целей. Например, чтобы превратить крупу в мелкодисперсный порошок используют данный предмет бытовой техники. Тогда кофемолка должна иметь усиленную конструкцию. Кроме того, в этом чудо-приборе люди умудряются смолоть специи: черный перец горошком, морскую соль, кардамон, корицу, семена кунжута, лен, сушеный чеснок. Принцип работы устройства такой:

• кофейные зерна загружаются в специальный бункер, установленный сверху конструкции;
• внутри бункера располагаются жернова, они перемалывают кофейные зерна в необходимую по размеру фракцию;
• снизу установлен бункер для сбора готового порошка;
• в зависимости от типа прибора на нем присутствуют кнопки установки степени помола, а также выключатель, счетчик порций и рычаг дозатора.

Если за один раз было помелено большое количество зерен, их рекомендуется сложить в герметично закрывающийся пакет для дальнейшего использования.

Как правильно молоть кофе и пользоваться агрегатом

Истинные гурманы напитка утверждают, что при приготовлении кофе, самым главным является его правильный помол. Существует целая наука, описывающая все нюансы этой простой, казалось бы операции. В связи с тем, что популярность употребления кофе в последнее время стала огромной, появились узкие профессионалы в этой области кулинарии. Иногда их мнения расходятся. Однако в вопросах измельчения зёрен кофе, эксперты склонны к тому мнению, что правильный помол происходит либо в ручной кофемолке, либо в электрической, оборудованной жерновами. Роторная кофемолка мелет менее равномерно, в полученном конечном продукте присутствуют частицы разных размеров. К тому же, на высоких оборотах ножей, происходит подгорание кофе, что ведёт к изменению его вкусовых качеств.

Время размельчения не должно быть продолжительным. Также, как и время от помола до заварки напитка. Чем дольше мелется кофе, тем большее количество эфирных масел улетучивается. Поэтому, оптимальным считается время перемалывания, не превышающее 20 сек.

Со временем кофемолку стали применять не только для кофе. В ней можно дробить орехи, яичную скорлупу, крупы, соль, сахар и другие сыпучие пищевые продукты. Так, например, в домашних условиях при помощи кофемолки можно изготовить сахарную пудру из обычного рассыпного сахара.

Виды кофемолок

На данный момент придумано всего 3 вида кофемолок: ручная, ротационная и жерновая. При этом 2 последних варианта относятся к электронным приборам. Немного подробнее о каждой из них:

1. Ручная. Для работы используются жернова, они крутятся и перемалывают кофе путем механического воздействия на ручку сверху изделия. Ручная кофемолка, сделанная своими руками, помогает получить ароматный и вкусный напиток.
2. Ротационная. Имеет небольшой объем, поэтому позволяет приготовить зерна для напитка нескольким людям. Принцип работы заключается в наличии двигателя и механизма, он за считанное время измельчает небольшое количество зерен.
3. Жерновая. Считается качественным и самым распространенным вариантом. В контейнере расположены жернова, они по мере сближения друг с другом определяют размер помола зерен.

Исходя из вышесказанного, напрашивается вывод, что самой хорошей будет жерновая кофемолка. Кроме того, изделие такого типа можно смастерить самостоятельно.

Делаем кофемолку своими руками

Ручная кофемолка

Ручную

Взгляните на это картонное чудо! Красиво выглядит, не так ли? Оказывается, собрать её совсем нетрудно. Достаточно просто проявить немного творчества и следовать нашим рекомендациям. Вначале перечислим список вещей, которые нужно подготовить к началу работы. Сюда входят:

• Специальный плотный картон для моделирования (толщина 4-5 миллиметров);

• Доска ДВП или лист фанеры;
• Горячий силиконовый клей;
• Острый канцелярский нож;
• Пара ручек для мебели;
• Обычные шпатель;
• Несколько винных пробок
• Пластмассовый стаканчик от йогурта;
• Крышка от нержавеющей банки;
• Цельные зёрна кофе;
• Акриловая краска чёрного, а также золотистого либо медного цвета.

Кофемолка своими руками

Пошаговая инструкция

1. Для подставки используется кусок фанеры в форме квадрата, размер — 13,5 на 13,5 см.

2. Вырежьте из картона четыре прямоугольника размером 13 на 14 сантиметров.
3. Склейте 3 стороны, воспользовавшись горячим клеем.
4. Измерьте размер для полочки. Затем вклейте картонную полочку на высоте около 4 см от низа.
5. Приклейте четвёртый прямоугольник с предварительно вырезанным окном для ящичка (оно должно быть вырезано на расстоянии в 4 сантиметра от низа). Основа готова.
6. Вырежьте детали для ящика, их размер — 3 на 12,5 см, а также 12 на 2,5 см. Склейте их.
7. Размер лицевой стороны ящика составляет 3,5 на 8, а также 10 на 4,5 сантиметров.
8. Вырежьте детали для крышки коробки и приклейте к ящику мебельную ручку.
9. Для самой кофемолки понадобятся: пластмассовые коробки от йогурта, одна палочка от мороженого, одна ручка для мебели, одна винная пробка, крышка, а также дощечка и круг диаметром в 4 сантиметра, вырезанный из картона.
10. Приклейте крышку к коробке, сверху – картон и дощечку. Потом ручку от мебели с палочкой мороженого. Наконец, дощечку.
11. Приклейте пробку.
12. Покрасьте всю кофемолку чёрным акрилом, дождитесь, пока высохнет.
13. Покрываем коробку белой краской. После высыхания – медной или золотой.
14. Приклейте для красоты несколько кофейных зёрен.

15. Выполните декупаж, воспользовавшись салфеткой или принтом.


Электродвигатель, который будет использован для создания кофемолки

Пошаговая инструкция

Выберите отслуживший свой срок электродвигатель небольшого размера. Оптимальным решением будет небольшой мотор, мощность которого составляет 300-700 Ватт. Разберите данный агрегат, отделите ротор от статора. Последний пока не трогайте.
С помощью сверлильного станка проделайте внутри тела ротора отверстия с диаметром в 9-10 мм на глубине до 7 мм. Они должны находиться на расстоянии 10-15 миллиметров друг от друга. Расположите отдельные отверстия продольно по оси ротора вдоль наклонных линий по направлению сверху вниз.
Создаём рабочий орган кофемолки. Сделанные на предыдущем этапе отверстия соединяются желобками шириной около 5 мм и глубиной примерно в 4 мм

Проделывать желобки удобней всего с помощью углошлифовальной машины, после предварительного закрепления ротора в слесарных тисках.
Снизу ротора, там, где в дальнейшем будет выходить молотый кофе, желобки формируйте тщательно и осторожно, делая глубину немного меньшей.
С верхнего края ротора, воспользовавшись наждачным кругом, снимите фаску. Её высота должна составлять 15 мм, а глубина – около 7-8 мм.
Теперь вставьте ротор внутрь статора двигателя

В крышках (нижней и верхней) последнего проделайте небольшие отверстия сверлом или зубилом для засыпания туда кофейных зерен и дальнейшего выхода молотого кофе.
Придётся сделать из листовой жести специальный загрузочный бункер. Его габариты будут определяться размером электродвигателя. Закрепите этот бункер ближе к верхней части кофемолки.
Прямо на вал двигателя, уже практически ставшего ручной мельницей, сверху насадите рукоятку, придающую ротору вращательное движение. Конструкция этой рукоятки не имеет строгих ограничений, проявите фантазию. Закрепите ручку в роторе, применив штифтовое соединение или воспользовавшись болтом.
Полученную конструкцию необходимо привинтить к доске, внутри которой должно быть проделано отверстие, через которое будет выходить молотый кофе. Сейчас доску можно установить между парой стульев. Под кофемолкой нужно установить перевёрнутое дном кверху ведро, сверху – маленькую ёмкость, куда будет падать конечный продукт.

Испытайте кофемолку в рабочих условиях для того, чтобы определиться с оптимальным режимом помола.
Рекомендуем молоть зёрна, совершая от трёх до пяти оборотов рукоятки в направлении часовой стрелки, а затем – пару оборотов против часовой стрелки. Это поможет предотвратить засорение внутренних желобков.

Механическая кофемолка своими руками

Немного истории

Рождение электрической кофемолки отмечено в истории 3 апреля 1829 года. В этот день Джеймс Каррингтон получил патент на своё электромеханическое изобретение. До этого момента помол кофе производился вручную, при помощи ручной кофемолки. Устройство её представляло собой уменьшенную копию мельницы, и дробление зёрен кофе происходило за счёт перетирания их между двумя жерновами. С применением электромотора появилось две конструкции кофемолок. В одной применяются всё те же традиционные жернова, и называется такой вид жерновым. В другой, роль измельчителя взяли на себя вращающиеся с большой скоростью металлические ножи и поэтому кофемолка называется роторной.

Жерновой вид кофемолки состоит из трёх отделов. В один засыпаются цельные зёрна. Во втором они перемалываются и самостоятельно ссыпаются в третий отдел в виде готового к употреблению порошка.

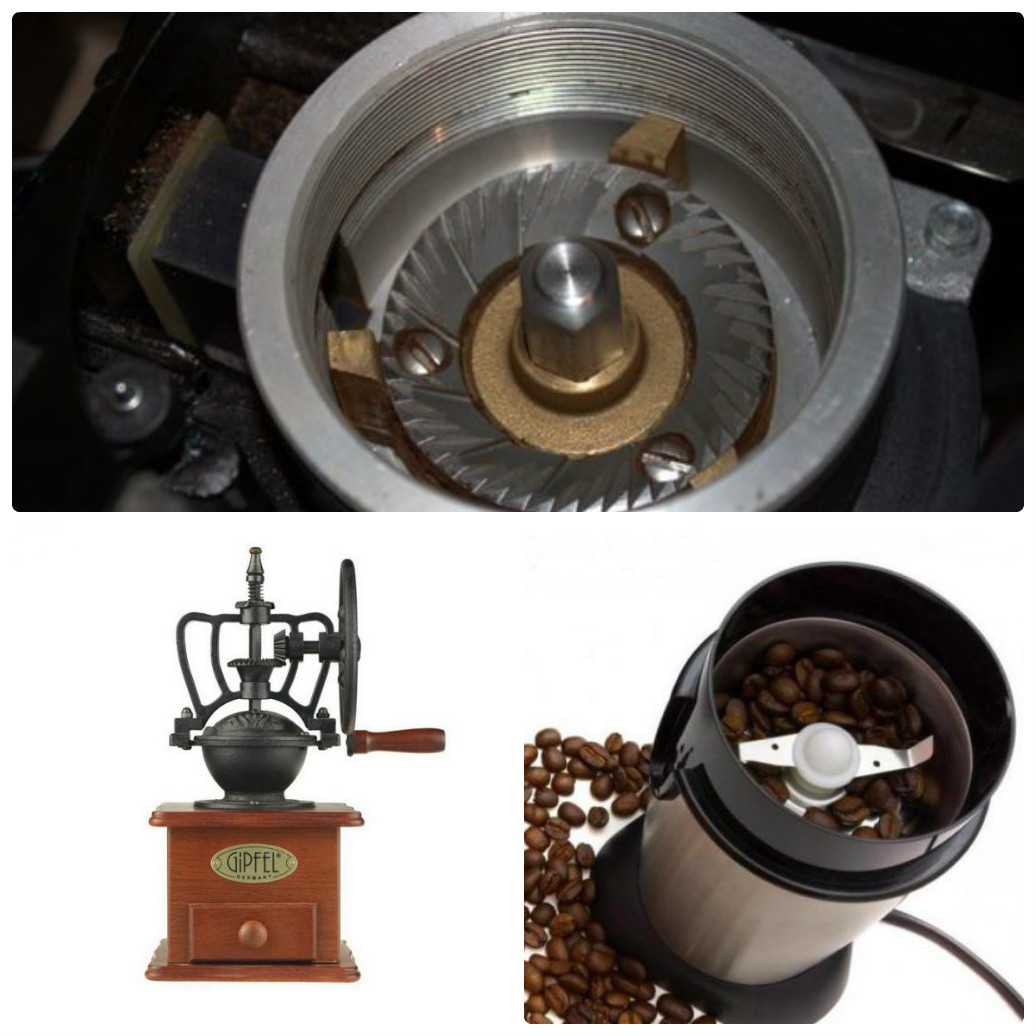

Фото: виды кофемолок

Роторная кофемолка имеет один отдел, в котором загруженные зёрна перемалываются посредством дробящего механизма и высыпаются оттуда вручную.

Дробит зёрна металлическими ножами Перемалывает кофе металлическими или керамическими жерновами Приводится в движение силой рук

Кроме того, современная кофемолка оборудована дополнительными системами, позволяющими более продуктивно использовать возможности аппарата.

— Блокировка включения двигателя при открытой крышке.

Предупреждает рассыпание зёрен, при попытке включения мотора с незакрытой или неплотно закрытой крышке. Как правило, все кофемолки оснащены данной функцией. Особенно актуальна блокировка в роторных приборах.

— Защита двигателя от перегрева.

Автоматическое отключение мотора при чрезмерном нагреве. Такая функция значительно продлевает срок эксплуатации агрегата.

— Импульсный режим.

Очень полезный режим при дроблении особенно твёрдых продуктов. Например, при размоле сушёных ягод шиповника или боярышника перед заваркой. Заключается в том, что работа двигателя чередуется с короткими паузами, во время которых снижается скорость вращения рабочего вала.

— Таймер.

При помощи таймера в ротационных кофемолках регулируется степень измельчения. Чем дольше длится процесс перемалывания, тем мельче становится исходящий продукт.

— Регулятор «глубины» помола.

Обычно применяется в кофемолках с жерновами. Регулировка осуществляется уменьшением или увеличением промежутка между жерновами. Многочисленные рецепты приготовления кофейного напитка основаны именно на различных фракциях измельченного кофейного зерна.

Так, например, для приготовления (джезве), нужен самый мелкий помол «в пыль». Для заваривания кофе эспрессо немного крупнее, а для приготовления в френч-прессе используют самый крупный помол. Всего специалистами насчитывается до 25 степеней помола кофе.

Оснащение кофемолки электродвигателем значительно облегчило труд домохозяйки, так как перемалывание зёрен кофе вручную, занятие довольно утомительное.

Уход за кофемолкой

Как любой электроприбор, кофемолкой можно пользоваться только с соблюдением правил и норм эксплуатации.

В кофемолках, имеющих роторное строение, основное внимание следует уделять регулярной очистке рабочего ножа. Его необходимо чистить каждый раз после помола кофе

Делается это влажной тканью или салфеткой. Остатки молотого кофе следует тщательно удалять с режущей кромки ножа, так как в противном случае они могут окисляться и со временем придут в негодность. Естественно, очищению подлежит и вся остальная полость рабочей емкости.

В жерновом аппарате доступ к рабочей поверхности отсутствует, но сами жернова желательно менять через определённый промежуток времени. Считается, что замена должна происходить после работы по измельчению примерно 250 кг. кофе. Такой ресурс прочности заложен в конструкции аппарата и когда он исчерпывается, качество помола снижается.

Мыть кофемолку, полностью окуная в воду, запрещено. Так как при этом может прийти в негодность её электромеханическая часть. Допустимо протирание корпуса влажной тканью.

При эксплуатации нужно придерживаться оптимального времени работы прибора. Как утверждают специалисты, непрерывная работа мотора больше 1 мин. негативно сказывается на его долговечности. Если есть необходимость продолжать работу, нужно сделать паузу на 15–20 сек. и только после этого включать прибор снова.

Ремонт стандартных поломок

• прибор не включается;
• ножи крутятся неравномерно;
• неисправности в моторе;
• обрыв сетевого шнура;
• другие характерные несложные поломки.

Когда аппарат не подает признаков жизни
, то в первую очередь следует искать нарушение контактов и обрывы проводов. Если осмотр не выявил проблемы, то причина заключается в электромоторе, устранить которую смогут только в мастерской, так как нужны специальные знания.

А вот если мотор работает с натугой и есть запах гари
, можно попробовать обойтись без специалиста. Вероятнее всего дело в загрязнении подшипников или втулок скольжения. Для устранения проблемы нужно освободить вал и протереть спиртом. При явной коррозии можно обработать его WD-40 или аккуратно шкуркой нулевкой. За перебои в работе двигателя могут быть в ответе щетки. В этом случае требуется чистка или полная их замена. Можно вытереть спиртом весь коллектор, если на нем скопилась грязь.

Места изломов и обрывов у сетевого шнура
сразу бросаются в глаза. Если нет возможности его заменить на новый, то провода в месте разрыва следует зачистить, перепаять и заново заизолировать. Также бывают случаи, когда из-за загрязнения нажимного механизма происходит отказ блокировки. Этот вопрос легко решается разборкой и чисткой нерабочего узла.

Ключевые моменты при конструировании кофемолки своими руками

Важно точно установить сетку. От точности на 100% зависит работоспособность кофемолки

Полагается сделать выступ на дне и потолке рабочей камеры, как показано на втором рисунке. Важно, чтобы совпадали размеры окружностей дна и потолка, сетка в силу упругости самостоятельно ляжет по месту и обеспечит должное положение деталей. Одновременно легко заменить прохудившуюся деталь, если затронет наждачным кругом. Важно предусмотреть защиту – макушку может с большой скоростью выкинуть по касательной. Двигатель остановится, если заклинит вал, когда перегретые обмотки расплавят термопредохранитель.

В электрическую часть включите сетевой фильтр. Подобные в готовом виде продаются для стиральных машин, где тоже стоит коллекторный двигатель. При необходимости сконструируйте деталь самостоятельно из конденсатора. Либо загляните на сайт стиральных машин, там на любом фильтре имеется схема внутренних электрических соединений. Копируйте понравившийся элемент, ставьте на вход самодельной кофемолки. Описанный шаг обезопасит домашние приборы от капризов напряжения.

Выступ на дне и потолке рабочей камеры

Если требуется регулирование оборотов, соответствующую схему возможно позаимствовать (вместе с двигателем) из кухонного комбайна. Плюс в том, что бытовой прибор указанного класса уже имеет необходимые ступени защиты. Минус: большинство кухонных комбайнов не обладают высоким КПД по простой причине -никто всерьез не измеряет энергопотребление приборов, работающих максимум 15 мин. По нашим соображениям гораздо лучше предусмотреть защиту от останова двигателя. К примеру, на стиральных машинах стоит магнето (датчик Холла), контролирующий обороты. Этой плате на термисторе выбирать правильный угол отсечки для сохранения постоянства вращения двигателя.

В литературе найдете схемы попроще, ориентирующиеся на амплитуду помех, создаваемых искрой коллектора. В последнем случае паразитный эффект используется для блага дела, уже приводили схему на портале ВашТехник. Но плата не защитит мотор от останова. Магнето смотрится сложно, но позволит контролировать работу. Впрочем, наждачные круги вовсе крепятся на резиновую прокладку. В нашем случае не годится, абразивную поверхность переклинит.

Снабдите устройство кофемолки заземлением. Это убережет от опасности поражения электрическим током. Прибор не предназначен для длительной работы. Если хотите молоть кофе мешками, придется встроить биметаллические пластины для контроля температуры двигателя. Подойдет запчасть от масляного обогревателя. Вопрос, куда поставить биметаллическую пластину. Проявите инициативу.

Из каких материалов могут быть изготовлены

При самодельном исполнении кофемолки необходимо заранее определиться, из какого материала будет выполнен корпус, внутреннее наполнение и другие детали. Сегодня для производства приборов используют такое сырье:

• пластик;
• металл;
• нержавеющую сталь;
• металл с титановым покрытием;
• керамику.

Корпус прибора зачастую изготавливают из прочного ABS-пластика, а также из металла. Первый вариант будет иметь облегченный вес, но со временем корпус может износиться. Металлический корпус надежнее, однако, в процессе эксплуатации ощущается вес изделия.

Жернова кофемолки изготавливают из 3 видов сырья: керамики, металла с титановым покрытием и нержавеющей стали. Керамические детали не нагреваются и устойчивы к влаге, однако могут выйти из строя при попадании инородного предмета. Металлические варианты прочные и надежные, с титановым покрытием будут служить гораздо дольше.

При попадании влаги на поверхность жерновов из металла они могут портиться, что существенно меняет вкус готового напитка в худшую сторону.

Правила эксплуатации и ухода за кофемолками

Чтобы кофемолка проработала как можно дольше, нужно выполнять простые правила эксплуатации и профилактики
.

1. Нельзя оставлять молотый кофе
   в устройстве на долгое время.
2. После каждого помола нужно протирать внутреннюю чашу и ножи
   влажной тряпочкой.
3. Не следует прибор опускать в воду при мытье
   , лучше ограничится влажным обтиранием.
4. Машины с пластиковыми корпусами при долгой непрерывной работе могут перегреться и выйти из строя. Часты такие сбои у марок Moulinex и Saturn. Если делать небольшие перерывы в помоле каждые 20 секунд
   , то можно увеличить срок службы кофемолки.
5. Нужно стараться избегать измельчения других продуктов
   . Для этого существует блендер.
6. Следует своевременно менять затупленные ножи и жернова
   . Последние подлежат замене после перемалывания 300 кг зерен, а первые – гораздо чаще.

Выполняя несложные правила по уходу и эксплуатации прибора, регулярно осуществляя профилактические работы и своевременно выполняя мелкий ремонт, можно продлить жизнь любимой кофемолке, которая будет радовать еще долгими годами верной службы.

Конструкция самодельной кофемолки

Трудность видится конструктору в регулировании крупности помола. Нужен метод для получения мелкого кофе. Предложенные на Ютуб конструкции с ножами не подходят, мука кофе пойдёт вперемешку с крошкой, потребуется просеять результат, что неприемлемо. Требуется устройство, постепенно дающее порошок, чтобы употреблять по назначению. С указанной точки зрения лучше для самодельной кофемолки подходит наждачный круг. Скорость помола видится медленной, зато качество порадует.

Конструкция самодельной кофемолки

Как видим процесс:

Наждачный круг самодельной кофемолки крутится в горизонтальном направлении

От крупности зерен абразива зависит тонкость помола

Важно сконструировать правильно рабочую камеру самодельной кофемолки. Поместим наждачный круг в цилиндр, чтобы мука ссыпалась вниз по периметру и уходила через воронку в сборную емкость

Тогда потребуется значительный крутящий момент: крошка примется застревать между абразивом и стенкой самодельной кофемолки. Для домашних условий плохо. Поэтому боковые стенки рабочей камеры самодельной кофемолки восходят по параболе вверх на 5-10 сантиметров. Крошку в последнем случае замотает по периметру, но вниз не провалится, выбрасывая центробежной силой по параболе. Потом кусочки зерен совершают круговую траекторию и вновь падают на наждачный круг. Разумеется, сверху рабочая камера самодельной кофемолки закрыта крышкой с длинным и узким горлышком для подачи зерен кофе. Диаметр жернова не более 10 см. В противном случае сложно разогнать, а скорость понадобится, как в пылесосе, 6000 оборотов и выше. В противном случае помол пойдет не настолько споро.

Самодельная кофемолка

Главная сложность заключается в размещении мотора. Чем короче отрезок вала до наждачного круга, тем прочнее и надежнее конструкция с точки зрения центробежных ускорений, по минимуму расшатываются подшипники. Указанный фактор определяет чистоту помола: если вал ходит ходуном, наждак задевает стенки камеры с вытекающими последствиями. Лучше под кругом поставить воронку, чтобы пыль аккуратно ссыпалась вниз. Если двигатель поставить сверху, расположить загрузочное отверстие уже не выйдет в указанном месте. У отсека предусматривается некая высота, значит, сократить расстояние до минимума не получится. Выполним боковые стенки из сита с мелкой ячеей. Дно отсека снабдим малой конусностью от вала, чтобы порошок за счет вибрации сбегал вниз. В результате получается изделие с рисунка ниже.

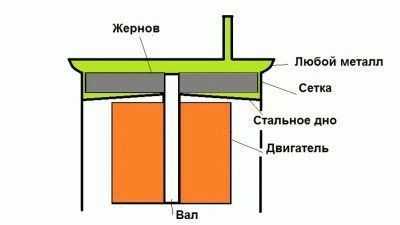

На рисунке цветами показаны составные части. Светло-зеленым ограничена рабочая камера. В днище стоит подшипник с уплотнителем, чтобы кофе не просыпался в отсек двигателя. Сбор готового продукта идет по периметру (из сита только сегмент боковой стенки). Для сбора поставим самодельную кофемолку в кастрюлю. Напомним, что двигательный отсек не имеет отверстий, следовательно, предусмотрим защиту двигателя от перегрева. Рекомендуется в обмотку включить парочку защитных устройств.

Схема кофемолки

Типичные термопредохранители рассчитываются на 135 градусов Цельсия и плотно прижимаются к проволоке катушек двигателя. Дополнительный момент: мотор пылесоса коллекторный, самодельная кофемолка сильно шумит. При необходимости возьмите асинхронный двигатель из холодильника, кстати, в приборе имеется и пускозащитное реле (либо из кухонной вытяжки), обеспечивающее безопасный режим работы. Коллекторные двигатели славятся легким регулированием и способностью работать на частоте, превышающей 50 Гц. Вдобавок развивают хороший крутящий момент и мало зависят от скачков напряжения.

Недостатки коллекторных двигателей:

• Высокий уровень шума. Щетки трутся, скорость вращения значительна.
• Искрение в коллекторе, следовательно, большой уровень помех.

При выборе коллекторного двигателя необходимо защитить щетки варисторами (первый конец сажается на щетку, второй на корпус двигателя. Варисторов два – по одному на бок), полагается встроить сетевой фильтр в устройство.

Сборка ручной кофемолки

Ручная кофемолка может послужить и украшением кухонного интерьера, если собрать и украсить ее должным образом. Для ее создания нам потребуются следующие инструменты:

• картон повышенной плотности;
• лист фанеры или обычного недорогого ДСП;
• нагретый силиконовый клей;
• нож;
• мебельные ручки;
• шпатель среднего размера;
• винные пробки;
• стаканчик из-под йогурта;
• крышка из нержавейки;
• зёрна кофе;
• краска (желательно акриловая).

Поэтапная сборка:

1. В качестве подставки нам послужит кусок ДСП квадратной формы, размером 14 на 14 см (условно, размер можно применить любой, в зависимости от предпочтений).
2. Аккуратно вырезаем из картона 4 прямоугольника 12,5-13 см.
3. Далее склеиваем три из этих сторон при помощи клея.
4. Тщательно измеряем размер для полки. Картонная полка вклеивается на высоте около 3-4 см от низа конструкции.
5. Наклеивается последний прямоугольник с вырезом для выдвижного ящика (вырез проходит на том же уровне, что и картонная полка).

6. Потом вырезаем детали для ящика. Размер подбирается в зависимости от габаритов, описанных выше (например, 2,5 на 12 см, и 11,5 на 2 см). После этого необходимо склеить получившуюся конструкцию.

7. Лицевая сторона ящика равна (приблизительно) 3 на 7,5 см, и 9 на 4 см.
8. Вырезаем детали для крышки и фиксируем на них ручку.
9. Для того чтобы сделать кофемолку своими руками, потребуются: емкость из-под йогурта, деревянная палочка от пломбира, мебельная ручка, пробка от винной бутылки, дощечка и картонный круг.
10. Крышка приклеивается к коробочке, а поверх – картон и дощечка. Далее фиксируется мебельная ручка и палочка, и в последнюю очередь дощечка.
11. Коробка сажается на разогретый силиконовый клей.
12. Прибор окрашивается черной акриловой краской. Ждем, пока верхний слой высохнет. После высыхания покрываем белым слоем. После, по желанию, золотым и медным цветом, делая это поэтапно, давай каждому слою высохнуть.
13. По желанию можно приклеить декоративные элементы, в виде зерен кофе и т.д.
14. Производим декупаж с помощью салфетки. Ручная кофемолка собрана и готова к использованию.

Совет: прежде чем давать прибору полную нагрузку, протестируйте его не в полную силу, с малой нагрузкой, чтобы узнать предел прочности и выявить недочеты, которые могли возникнуть при создании.

Собираем механическую кофемолку

Для создания кофемолки потребуется следующий набор инструментов:

• электрический двигатель (новый или уже использованный ранее);
• жестяной лист (средней толщины);
• станок для сверления;
• шлифовальная машинка (для углов);
• «шкурка»;
• зубило;
• крепкие тиски;
• напильник;
• элементы крепления и фиксации;
• доска;
• деревянные бруски.

Электродвигатель для кофемолки

Этапы сборки:

Берем электродвигатель (чем меньше он будет, тем лучше) мощностью 300-700 Вт. Разбираем его, и отделяем статор и ротор друг от друга.
Внутри ротора просверливаем отверстие диаметром 8-10 мм с глубиной 7 мм. Расстояние не должно превышать 9-16 мм. Отдельные отверстия необходимо расположить продольно, вдоль роторной оси (наклонные линии, идущие сверху вниз).
Отверстия соединяем при помощи желобков (4-5 мм), глубина которых не более 5 мм. Желобки лучше всего делать при помощи шлифовальной машинки для углов, перед этим тщательно зафиксировав в тисках

Желобки в нижней части ротора (там, откуда будет поступать молотый кофе), необходимо обрабатывать с особой осторожностью.
Снимаем фаску с верхней части ротора (делается это довольно просто).
Ротор вставляется в статор двигателя. В его крышках просверливаем маленькие отверстия, в них будут засыпаться кофейные зерна.
Из жестяного листа сооружается загрузочный контейнер

Величина его зависит от габаритов двигателя. Крепиться он будет сверху.
На вал электродвигателя устанавливается рукоятка, которая будет придавать ротору эффект вращения. Внешний вид рукоятки может быть любым, здесь можно экспериментировать. Фиксация происходит с помощью штифта и болта.
Прибор фиксируется на доске.
Далее готовое устройство испытывают с целью откалибровать режим помола. Для большей уверенности можно сделать несколько оборотов по часовой стрелке, и столько же – против часовой. В остальном – механическая кофемолка готова к эксплуатации.

Совет: не стоит забывать периодически очищать ротор, а также засыпать зерна большими порциями, это может привести к быстрому засорению внутренней части аппарата.

Устройство прибора

Сегодняшние электрокофемолки выпускаются двух видов: жерновые и ударные.
Львиную долю пространства в корпусе
прибора занимает электромотор – до 80%. Остальная площадь отводится под кофейные зерна. Например, у жерновых моделей
кофемолка состоит из трех отделов. В первый засыпается порция сырья для обработки. Во втором происходит непосредственно помол. А в третьем собирается уже готовая продукция.

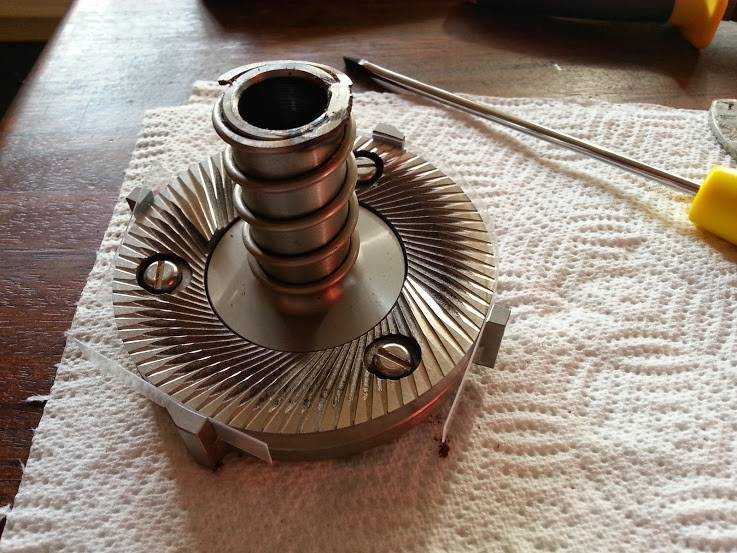

Кофемолка жерновая

В конструкции с ударным типом
установлены ножи. Именно они на высокой скорости вращения измельчают зерна в порошок. Иногда такой механизм называют роторным. И у него только один бункер, в который помещаются обжаренные зерна кофе. В нем же происходит переработка. А размолотое сырье просто пересыпается в другую емкость. По своему устройству такая кофемолка очень напоминает блендер.

Кофемолка ударная

В ротационные кофемолки часто устанавливают таймер
. Он нужен для регулирования степени измельчения. Чем дольше процесс — тем мельче выход продукта. В жерновых конструкциях такую роль играет регулятор глубины помола
. Для этого увеличивают или уменьшают промежуток между жерновами. Неравные фракции помола нужны для приготовления напитка по разным рецептам.

Как разобрать

Разобрать прибор нетрудно, если знать схему устройства. Конструкция у всех кофемолок практически одинаковая, но сборка у разных брендов отличается. А у знаменитой компании Bosch целых две модели с разными способами разборки.

Легко найдутся люди, которые до сих пор успешно используют советскую бытовую технику. Выпущенные в уже давно несуществующей стране кофемолки не уступают по продуктивности своим современным аналогам. Они и откроют список инструкций по правильной разборке подобных устройств.

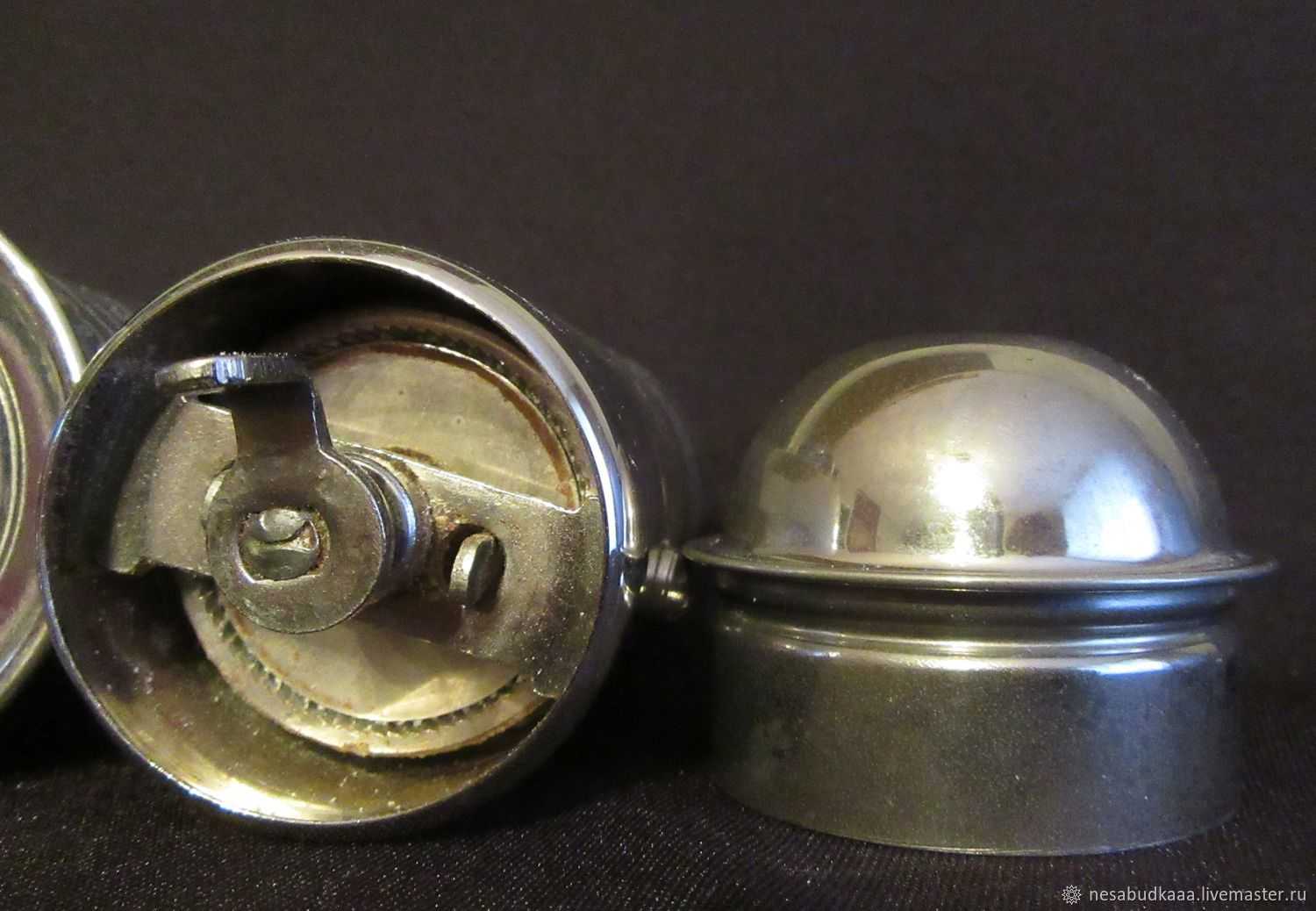

Сделанную на совесть еще в советские времена кофемолку марки ЗММ
приходится разбирать если не для ремонта, то хотя бы для чистки и профилактических работ. Последовательность действий имеет следующий вид.

1. Освободить нож. Для этого на дне корпуса нужно найти шлиц, вставить в него отвертку и открутить против часовой стрелки.
2. Накидным ключом или плоскогубцами на половину оборота (влево или вправо) открутить пластиковую гайку, которая находится сразу под ножом.
3. Снять пластмассовый подстаканник вместе со стаканом.
4. Достать металлическую шайбу с удерживающей оси.
5. Чтобы снять пластину, нужно одновременно нажать на нее вместе с блокиратором и провернуть против часовой стрелки, пока она не выйдет из пазов.
6. Отогнуть фиксирующую пружину и освободить выключатель.
7. Убрать с оси грязезащитную шайбу.
8. Отодвинуть кольцо внизу корпуса и открутить винты, крепящие электропровод.
9. Вынуть двигатель.

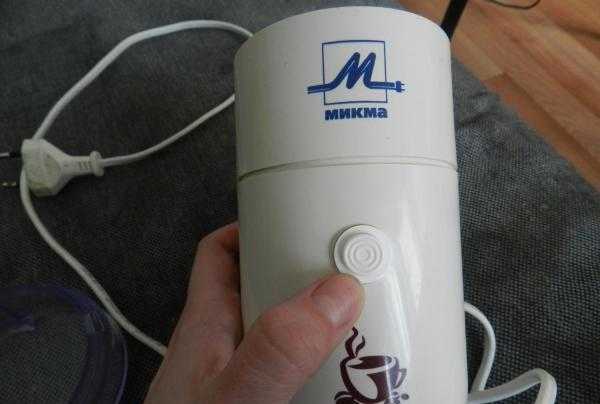

Полностью схожая схема последовательности при разборке у другого советского образца – ЭКМУ 50. А вот у современной электрокофемолки «МИКМА
» ЭКМУ ИП-30 от московского производителя (дочерний вариант советского прототипа), алгоритм совпадает до пятого пункта включительно. Затем необходимо осуществить следующие действия:

планку не вынимать, а осторожно приподнять и сдвинуть в сторону;
прежде чем отсоединить проводник, нужно выдвинуть его из корпуса кнопки и убрать вправо;
вынуть электромотор;
с вала двигателя снять сальник;
освободить щиты от резиновых амортизаторов;
достать из паза внутри устройства пружину, чтобы вынуть кнопку;
открутить два винта, спрятанных под резиновым кольцом снизу, чтобы отсоединить сетевой шнур от корпуса.

Straume 3 – еще одна кофемолка, сделанная в Риге в советские времена. А вот как она разбирается можно посмотреть на видео:

Bosch

Пожалуй, самый легкий способ разборки из всех образцов кофемолок у модели Bosch mkm-6003
. Алгоритм действий такой: чтобы снять нож, нужно просто открутить его по часовой стрелке, а вытянуть мотор можно, ослабив крепление сетевого шнура и потянув двигатель на себя. Вот и все.

С моделью Bosch mkm-6000
один человек уже не справится. Нужна посторонняя помощь или доступ к хорошим тискам. Сначала требуется зафиксировать агрегат в руках помощника или зажать в струбцинах так, чтобы он находился строго в горизонтальном положении. Далее, отверткой или щупом нужно поддеть дно в районе крепления сетевого шнура. Потом, загнав первую отвертку на глубину до одного сантиметра, второй необходимо нащупать защелки и аккуратно их разъединить. При этом следует придерживать дно, чтобы не вывалился мотор, который им и прижимается. Видимая простота процесса не должна вводить в заблуждение, так как основная трудность заключается именно в защелках, разъединение которых требует большой сноровки и терпения.

Кофемолки других брендов

В основном все кофемолки разбираются просто. Обычно достаточно открутить 2-3 самореза снизу корпуса. Иногда приходится повозиться с защелками. Но есть и секреты, как у модели Bork
j700
: чтобы добраться до печатной платы, нужно снять ручку переключателя помола, которая крепится вместо гайки шайбой (именно ее и нужно откручивать). Оригинальное вскрытие также характерно для кофемолки Элмаз
. Нюанс заключается в том, что сначала нужно ладонью провернуть днище, а потом вывести его из зацепов в корпусе.
